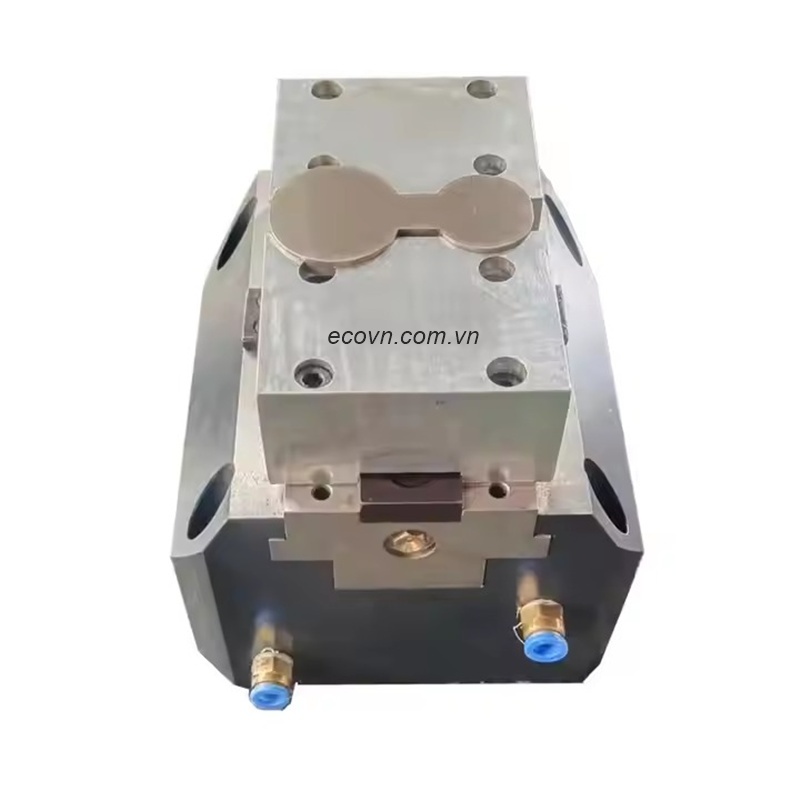

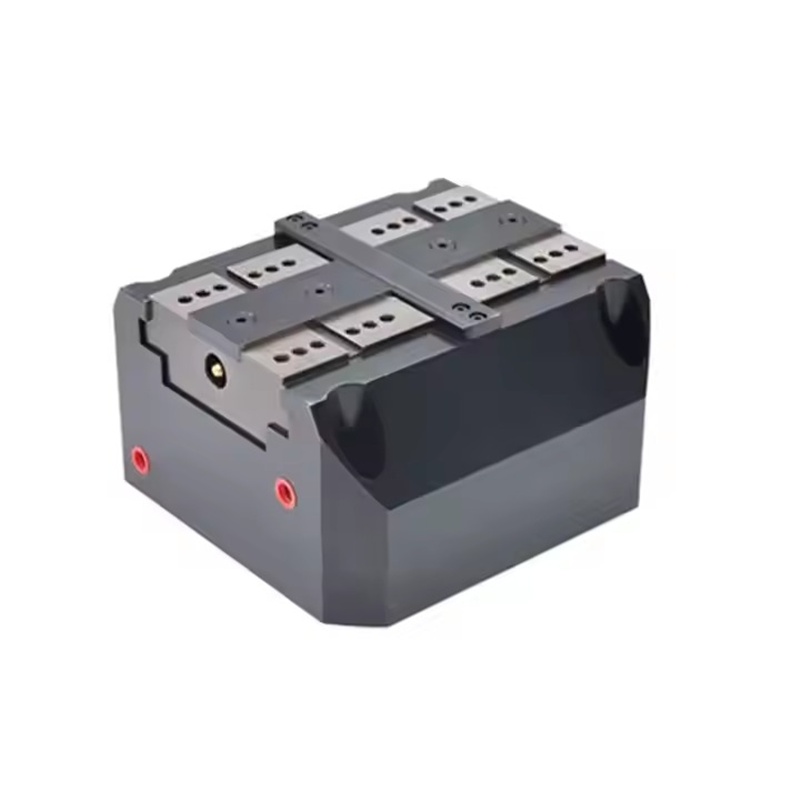

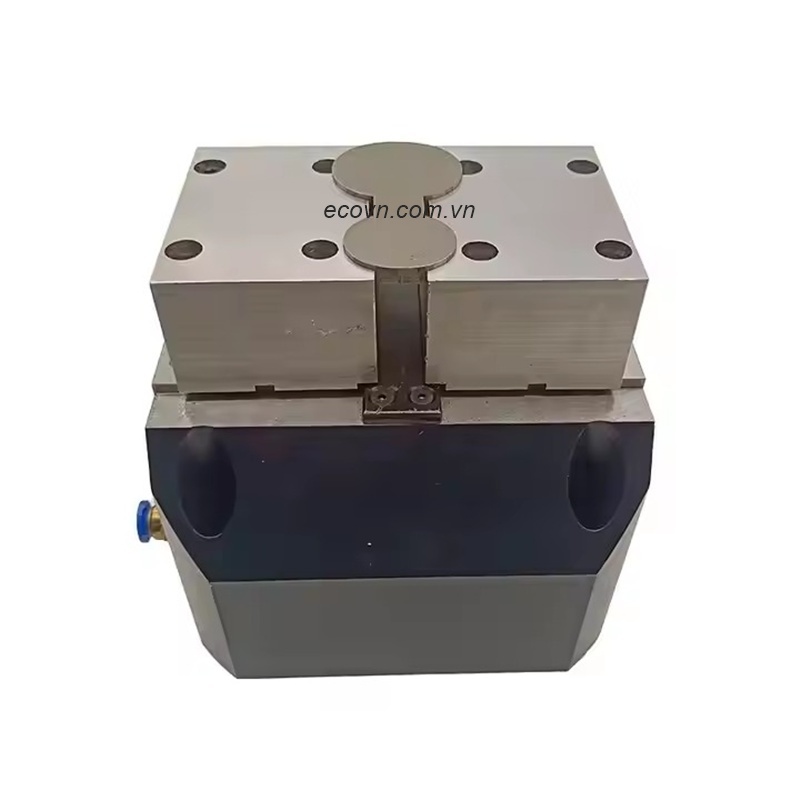

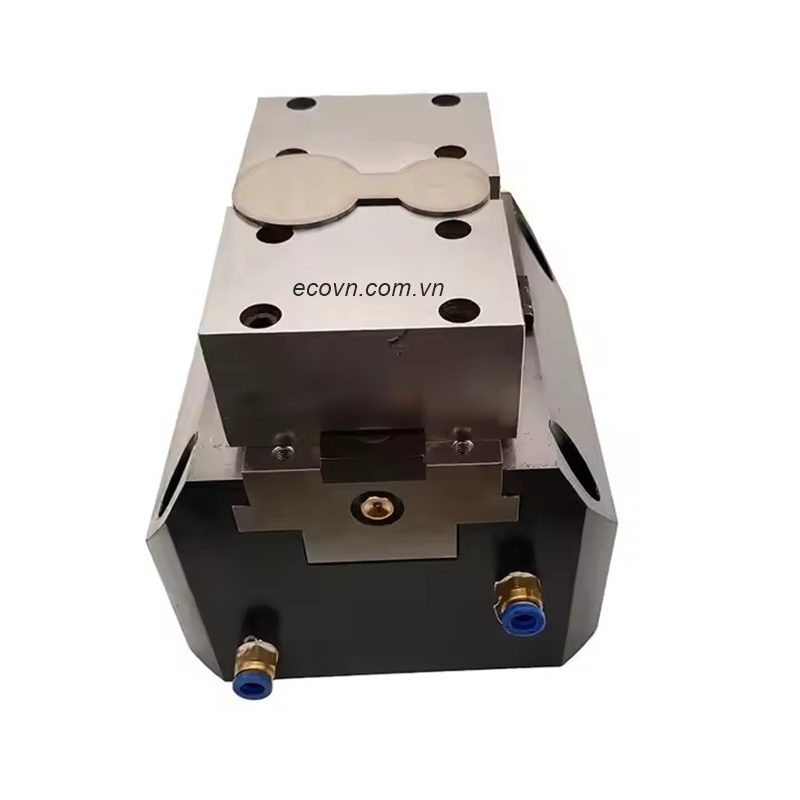

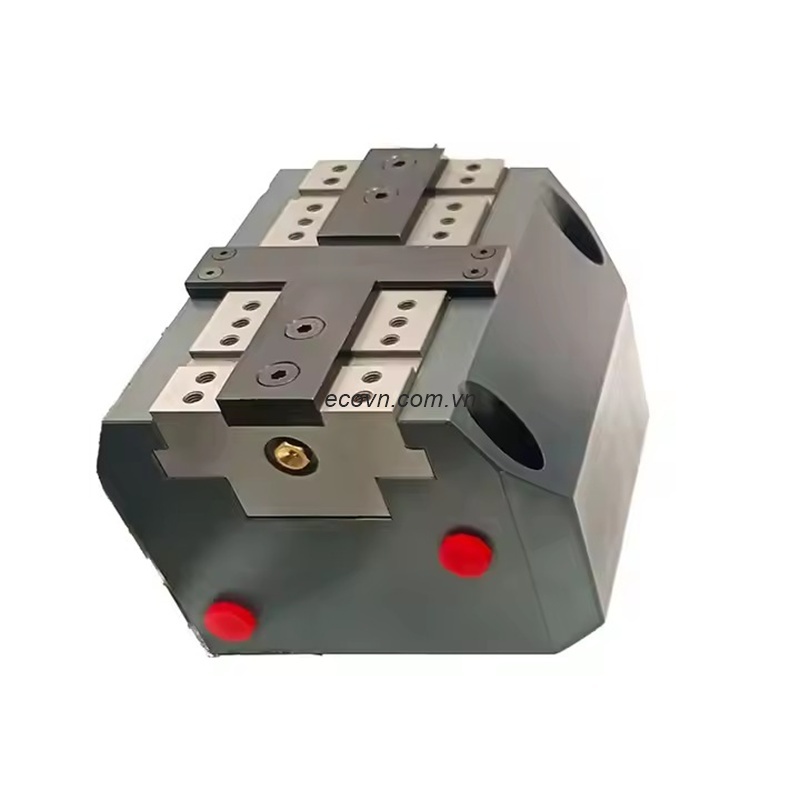

1. Ê tô khí nén tự định tâm PH-04-100 – Giải pháp nâng cao độ chính xác cho máy CNC

Trong gia công cơ khí chính xác, chất lượng của sản phẩm không chỉ phụ thuộc vào máy CNC hay dao cắt mà còn phụ thuộc rất lớn vào hệ thống gá kẹp. Một bộ ê tô có khả năng định vị chính xác sẽ giúp giảm sai số, rút ngắn thời gian gá đặt và nâng cao hiệu quả sản xuất.

Ê tô khí nén tự định tâm PH-04-100 được thiết kế dành riêng cho các trung tâm gia công CNC hiện đại, nơi yêu cầu độ chính xác lặp lại cao và khả năng tích hợp với hệ thống tự động hóa. Điểm khác biệt của dòng sản phẩm này là cơ cấu hai hàm kẹp di chuyển đồng thời về tâm, giúp chi tiết luôn được định vị đúng vị trí mà không cần căn chỉnh nhiều lần.

Đối với các doanh nghiệp sản xuất linh kiện điện tử, thiết bị y tế, khuôn mẫu hoặc cơ khí chính xác, PH-04-100 là giải pháp giúp tăng năng suất đồng thời duy trì chất lượng ổn định giữa các lô sản phẩm

2. Thông số kỹ thuật ê tô khí nén PH-04-100

Model: PH-04-100

Loại sản phẩm: Ê tô khí nén tự định tâm

Lực kẹp: 2 kN

Hành trình mỗi hàm kẹp: 4.5 mm

Áp suất làm việc: 0.7 MPa

Độ lặp lại: ±0.02 mm

Cơ cấu kẹp: Hai hàm kẹp di chuyển đối xứng

Ứng dụng: Máy CNC, trung tâm gia công CNC, dây chuyền tự động hóa

3. Vì sao doanh nghiệp nên lựa chọn ê tô PH-04-100?

Khác với các dòng ê tô cơ hoặc ê tô thủy lực truyền thống, PH-04-100 được phát triển theo hướng tối ưu hóa quá trình sản xuất hàng loạt. Sản phẩm không chỉ tạo lực kẹp mà còn đảm bảo khả năng định vị chính xác ngay từ lần gá đầu tiên.

Điều này giúp giảm thời gian chuẩn bị, hạn chế sai số và tăng hiệu quả khai thác máy CNC.

3.1. Cơ cấu tự định tâm giúp loại bỏ sai số khi gá phôi

Điểm nổi bật nhất của PH-04-100 là hai má kẹp luôn dịch chuyển đối xứng về tâm.

Nhờ nguyên lý này, tâm của chi tiết gần như không thay đổi sau mỗi lần thay phôi.

Lợi ích thực tế gồm:

• Không phải căn chỉnh lại vị trí phôi.

• Giảm thời gian thiết lập chương trình CNC.

• Gia tăng độ chính xác khi gia công nhiều chi tiết giống nhau.

• Phù hợp với sản xuất hàng loạt.

• Hạn chế sai số do thao tác của người vận hành.

Đây là ưu điểm mà các dòng ê tô thông thường rất khó đạt được.

3.2. Độ lặp lại ±0.02 mm đáp ứng gia công chính xác

Trong sản xuất công nghiệp, độ lặp lại là yếu tố quan trọng hơn cả lực kẹp.

PH-04-100 có độ lặp lại chỉ ±0.02 mm, giúp vị trí của phôi sau mỗi lần gá gần như không thay đổi.

Điều này mang lại nhiều lợi ích:

• Chất lượng sản phẩm đồng đều.

• Giảm tỷ lệ hàng lỗi.

• Hạn chế phải hiệu chỉnh chương trình CNC.

• Đảm bảo dung sai trong sản xuất hàng loạt.

• Tiết kiệm thời gian kiểm tra.

3.3. Hệ thống khí nén giúp tăng tốc độ sản xuất

Thay vì sử dụng tay quay như ê tô cơ, PH-04-100 sử dụng áp suất khí nén để đóng mở hàm kẹp.

Nhờ đó:

• Thời gian kẹp phôi nhanh hơn.

• Giảm thao tác của người vận hành.

• Phù hợp với dây chuyền tự động.

• Có thể điều khiển bằng PLC.

• Dễ dàng tích hợp robot cấp phôi.

Đây là xu hướng được nhiều nhà máy CNC hiện đại lựa chọn.

3.4. Thiết kế nhỏ gọn tối ưu không gian bàn máy

PH-04-100 là model nhỏ nhất của dòng PH nên rất phù hợp với các máy CNC có diện tích bàn máy hạn chế.

Người dùng có thể bố trí nhiều ê tô trên cùng một bàn máy để gia công nhiều chi tiết trong một chu kỳ, từ đó nâng cao hiệu suất sử dụng thiết bị.

3.5. Gia công ổn định ở tốc độ cắt cao

Khi gia công tốc độ cao, chỉ cần phôi dịch chuyển vài phần trăm milimet cũng có thể ảnh hưởng đến chất lượng sản phẩm.

Nhờ cơ cấu tự định tâm và lực kẹp ổn định, PH-04-100 giúp:

• Hạn chế rung động.

• Giảm hiện tượng dịch chuyển phôi.

• Tăng tuổi thọ dao cắt.

• Nâng cao chất lượng bề mặt.

• Đảm bảo độ chính xác khi gia công liên tục.

4. Ứng dụng của ê tô khí nén PH-04-100

PH-04-100 được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất như:

• Gia công linh kiện điện tử.

• Gia công thiết bị y tế.

• Gia công khuôn mẫu.

• Gia công cơ khí chính xác.

• Gia công nhôm.

• Gia công thép.

• Gia công inox.

• Trung tâm gia công CNC.

• Máy CNC 3 trục.

• Máy CNC 4 trục và 5 trục.

5. Khi nào nên lựa chọn PH-04-100?

Theo kinh nghiệm tư vấn giải pháp gá kẹp CNC, PH-04-100 phù hợp khi doanh nghiệp có các yêu cầu sau:

• Gia công chi tiết có kích thước nhỏ.

• Yêu cầu độ chính xác cao.

• Sản xuất số lượng lớn.

• Muốn rút ngắn thời gian thay phôi.

• Cần tích hợp với hệ thống tự động hóa.

Nếu chi tiết lớn hơn hoặc yêu cầu lực kẹp cao hơn, doanh nghiệp có thể lựa chọn các model PH-04-160, PH-04-200 hoặc PH-04-250.

6. Hướng dẫn sử dụng để đảm bảo tuổi thọ thiết bị

Để ê tô hoạt động ổn định trong thời gian dài, nên thực hiện các công việc sau:

• Duy trì áp suất khí nén đúng 0.7 MPa.

• Trang bị bộ lọc khí để loại bỏ hơi nước.

• Kiểm tra đường ống khí định kỳ.

• Làm sạch bề mặt kẹp sau mỗi ca làm việc.

• Không sử dụng áp suất vượt khuyến nghị.

• Bôi trơn các bộ phận chuyển động theo định kỳ.

Việc bảo dưỡng đúng cách giúp duy trì độ chính xác và kéo dài tuổi thọ của thiết bị.

7. Câu hỏi thường gặp

PH-04-100 có phải là ê tô thủy lực không?

Không. Đây là ê tô khí nén tự định tâm sử dụng áp suất khí nén để điều khiển cơ cấu kẹp.

PH-04-100 có phù hợp với máy CNC 5 trục không?

Có. Thiết kế nhỏ gọn cùng khả năng định tâm chính xác giúp sản phẩm phù hợp với máy CNC 3 trục, 4 trục và 5 trục.

PH-04-100 có thể kết hợp robot cấp phôi không?

Có. Hệ thống khí nén giúp sản phẩm dễ dàng tích hợp với PLC và robot trong các dây chuyền sản xuất tự động.

PH-04-100 phù hợp với vật liệu nào?

Sản phẩm có thể gia công hiệu quả nhôm, đồng, thép carbon, thép hợp kim, inox và nhiều vật liệu kỹ thuật khác.

8. Kết luận

Ê tô khí nén tự định tâm PH-04-100 là giải pháp gá kẹp hiện đại dành cho các doanh nghiệp muốn nâng cao độ chính xác và năng suất trong gia công CNC. Với cơ cấu hai hàm kẹp tự định tâm, lực kẹp 2 kN, độ lặp lại ±0.02 mm và khả năng tích hợp với hệ thống tự động hóa, sản phẩm giúp giảm thời gian gá đặt, tăng tính ổn định của quá trình gia công và nâng cao chất lượng thành phẩm.

Đối với các nhà máy đang hướng tới sản xuất thông minh, tự động hóa và kiểm soát chất lượng chặt chẽ, PH-04-100 là một trong những lựa chọn đáng đầu tư cho hệ thống gá kẹp CNC hiện đại.
