Thiết bị gá kẹp CNC đóng vai trò quan trọng trong quá trình gia công cơ khí, giúp định vị và cố định phôi ổn định trên máy CNC, máy phay, máy khoan, máy mài và nhiều thiết bị gia công khác. Lựa chọn đúng phương pháp gá kẹp không chỉ giúp phôi hạn chế dịch chuyển mà còn hỗ trợ nâng cao độ ổn định, độ chính xác và hiệu quả sản xuất.
Tùy thuộc vào hình dạng, kích thước, vật liệu phôi và phương pháp gia công, doanh nghiệp có thể sử dụng ê tô CNC, ê tô khí nén, ê tô thủy lực, bàn hút chân không CNC, bàn từ CNC hoặc các loại đồ gá chuyên dụng.
Danh mục thiết bị gá kẹp CNC được xây dựng nhằm cung cấp các giải pháp cố định phôi phù hợp cho nhiều nhu cầu gia công cơ khí, từ sản xuất đơn chiếc đến gia công hàng loạt trên máy CNC.
Thiết bị gá kẹp CNC là nhóm thiết bị được sử dụng để định vị, cố định và giữ phôi trong quá trình gia công trên máy CNC hoặc các thiết bị gia công cơ khí.
Trong quá trình phay, khoan, taro hoặc gia công cắt gọt, lực tác động từ dao có thể làm phôi rung, dịch chuyển hoặc thay đổi vị trí nếu không được cố định đúng cách. Hệ thống gá kẹp giúp tạo điểm tựa và lực giữ phù hợp để phôi duy trì vị trí trong suốt chu trình gia công.
Một thiết bị gá kẹp phù hợp thường cần đáp ứng các yêu cầu:
Định vị phôi đúng vị trí.
Giữ phôi ổn định trong quá trình gia công.
Đảm bảo lực kẹp phù hợp.
Hạn chế biến dạng phôi.
Không cản trở vùng gia công cần thiết.
Thuận tiện khi gá đặt và tháo phôi.
Phù hợp với kích thước bàn máy và phương pháp gia công.
Đối với sản xuất hàng loạt, thiết bị gá kẹp còn cần đáp ứng yêu cầu thao tác nhanh và khả năng lặp lại giữa các chu kỳ sản xuất.
Không có một phương pháp gá kẹp duy nhất phù hợp cho tất cả các loại phôi. Việc lựa chọn phụ thuộc vào đặc điểm chi tiết và yêu cầu gia công.
Các nhóm thiết bị phổ biến gồm:

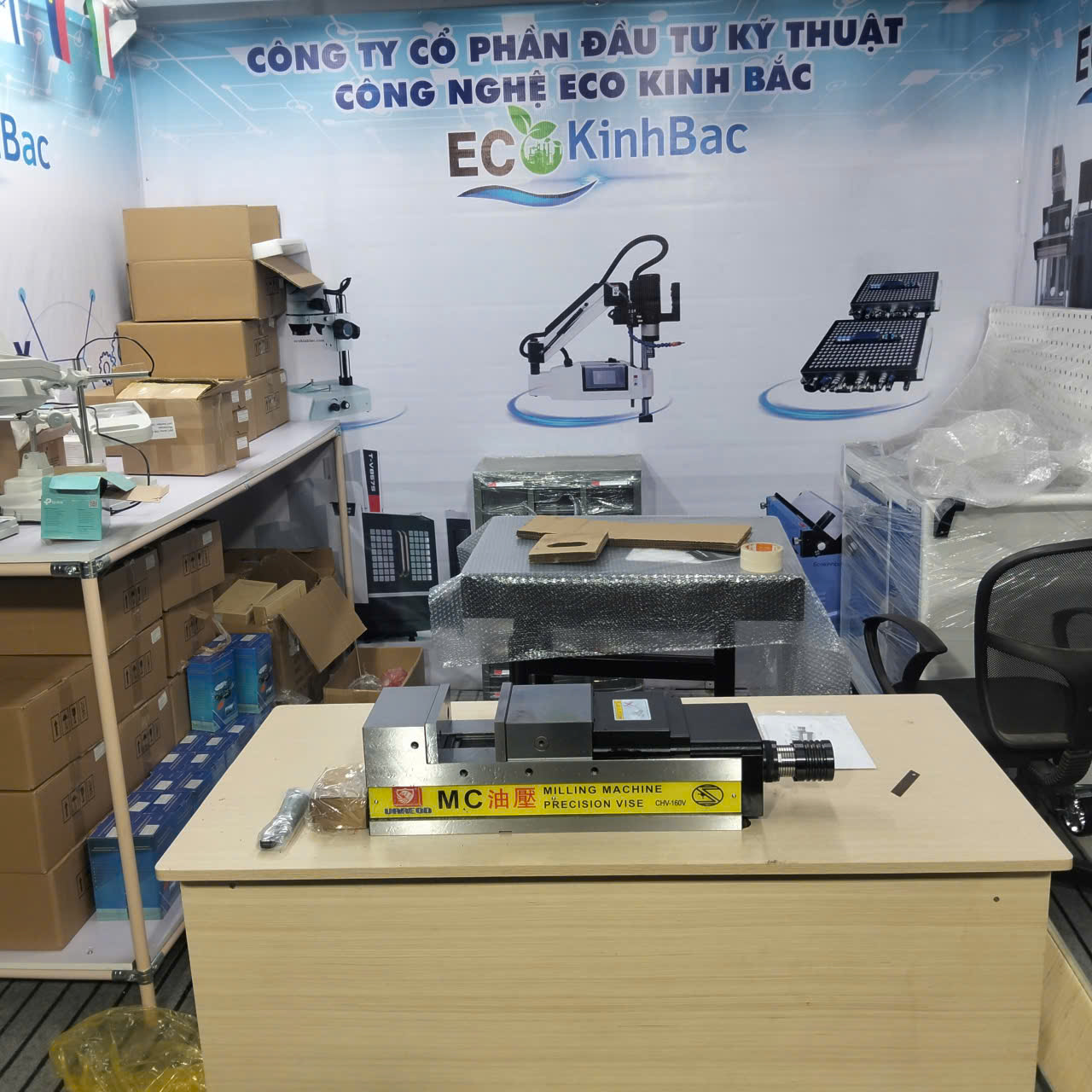

Ê tô CNC là một trong những phương pháp gá kẹp phổ biến trên máy phay CNC và trung tâm gia công.
Ê tô sử dụng cơ cấu má kẹp để giữ phôi, phù hợp với nhiều loại chi tiết dạng khối và chi tiết có bề mặt kẹp tương đối ổn định.
Tùy theo nhu cầu sử dụng, có thể lựa chọn ê tô cơ, ê tô khí nén hoặc ê tô thủy lực.
Đối với các sản phẩm chuyên sâu về ê tô CNC, người dùng có thể tham khảo hệ thống sản phẩm ê tô của Eco Kinh Bắc, nơi tập trung các dòng ê tô và model phục vụ nhu cầu gá kẹp phôi.

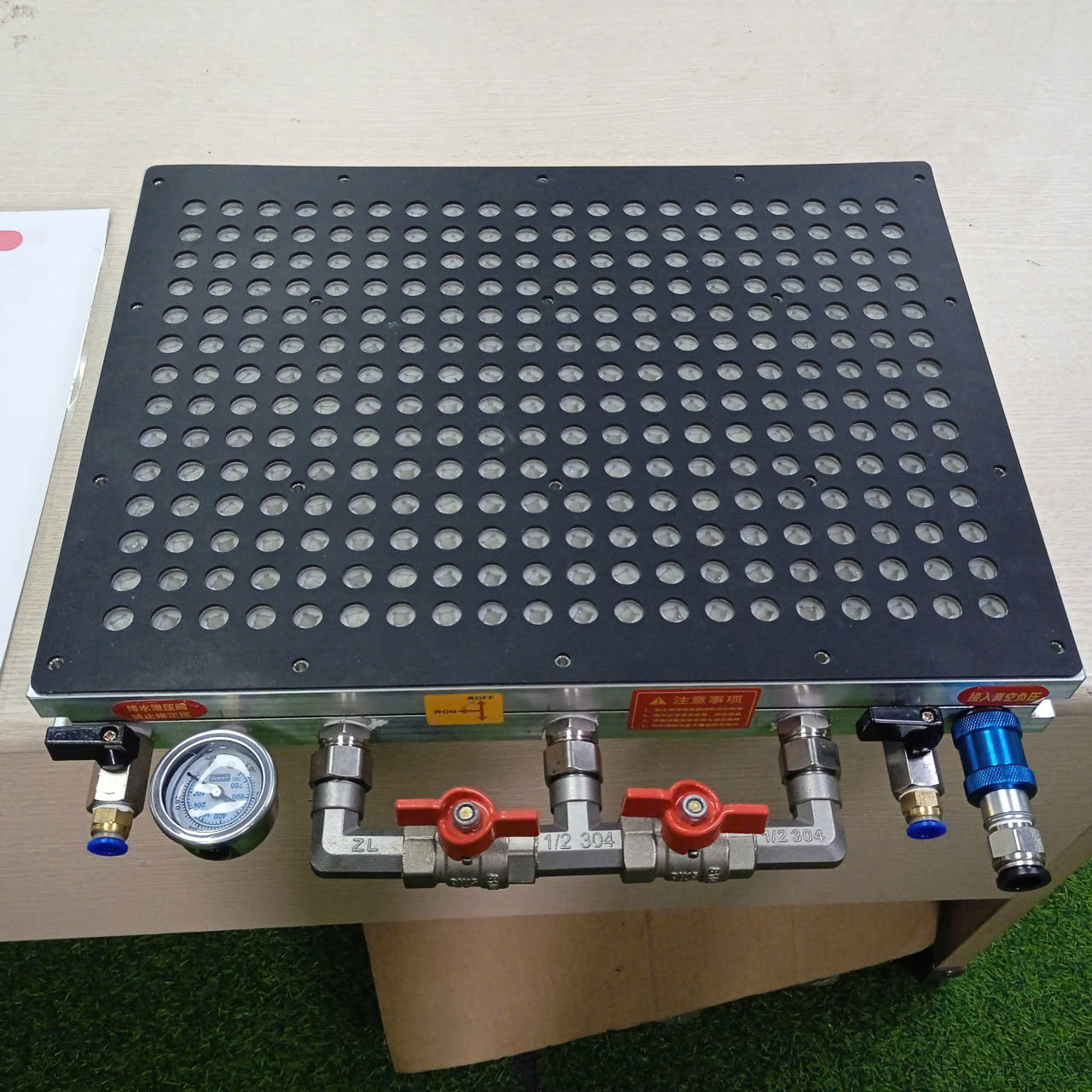

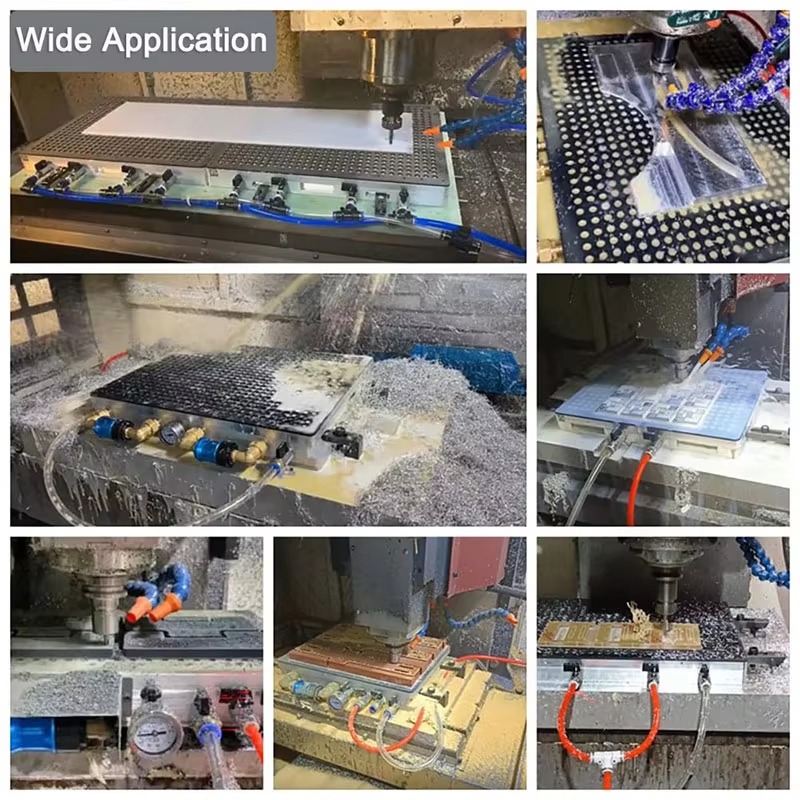

Bàn hút chân không CNC sử dụng lực hút chân không để giữ phôi trên bề mặt bàn.
Đây là giải pháp phù hợp với phôi dạng tấm, phôi mỏng hoặc những trường hợp cần giảm số lượng cơ cấu kẹp trên bề mặt gia công.
Ưu điểm của phương pháp này là vùng gá kẹp có thể được bố trí linh hoạt, giúp hạn chế việc cơ cấu kẹp che khu vực dao cần tiếp cận.
Bàn hút chân không CNC có thể được ứng dụng trong nhiều lĩnh vực gia công vật liệu như nhôm, nhựa, gỗ, composite và các loại phôi dạng tấm phù hợp.

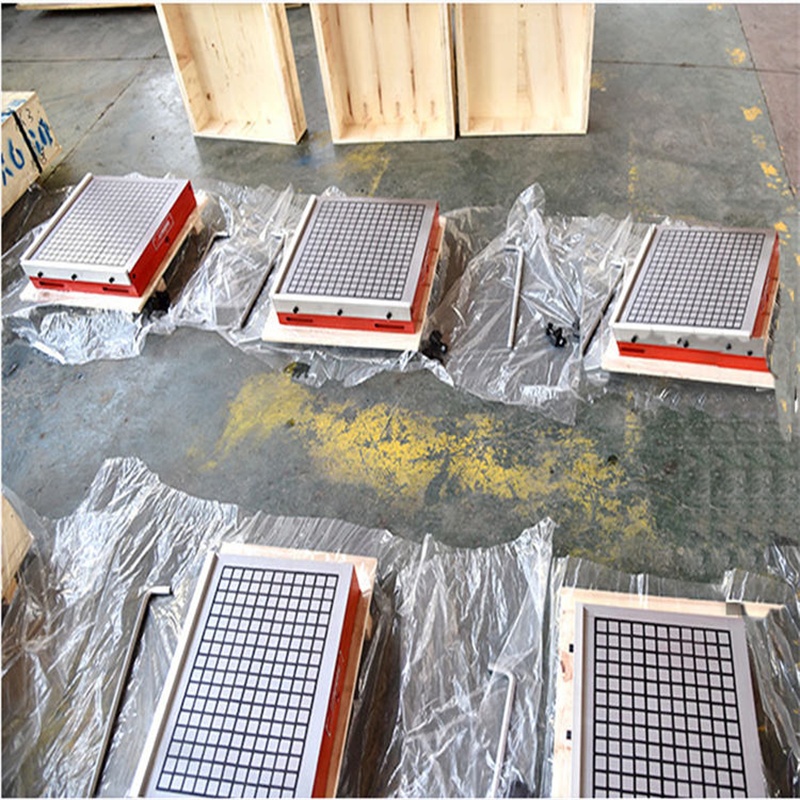

Bàn từ CNC sử dụng lực từ để giữ các chi tiết có đặc tính vật liệu phù hợp.
Phương pháp này thường được quan tâm trong gia công cơ khí bởi có thể giảm sự xuất hiện của các cơ cấu kẹp trên bề mặt phôi.
Bàn từ có nhiều kích thước và cấu hình khác nhau. Việc lựa chọn cần dựa trên kích thước phôi, trọng lượng, vật liệu, lực gia công và kích thước bàn máy.
Đồ gá CNC được sử dụng khi phôi có hình dạng đặc biệt hoặc yêu cầu gá đặt không phù hợp với các thiết bị tiêu chuẩn.
Đồ gá có thể được thiết kế kết hợp nhiều cơ cấu như chốt định vị, cơ cấu kẹp, bu lông, kẹp nhanh, cơ cấu khí nén hoặc thủy lực.
Đối với sản xuất hàng loạt, đồ gá chuyên dụng có thể giúp chuẩn hóa vị trí đặt phôi và giảm thời gian thao tác giữa các chu kỳ gia công.
Trong gia công CNC, độ chính xác của sản phẩm không chỉ phụ thuộc vào máy, dao cắt và chương trình gia công. Phương pháp gá phôi cũng có ảnh hưởng đáng kể đến sự ổn định của quá trình.
Thiết bị gá kẹp CNC giúp:
Giữ phôi đúng vị trí.
Hạn chế hiện tượng phôi dịch chuyển.
Giảm rung trong quá trình gia công khi lựa chọn và sử dụng đúng phương pháp.
Hỗ trợ duy trì độ ổn định giữa các lần gá.
Rút ngắn thời gian chuẩn bị máy.
Tạo điều kiện thuận lợi cho sản xuất hàng loạt.
Đối với những dây chuyền có yêu cầu năng suất cao, việc lựa chọn phương pháp gá kẹp phù hợp còn giúp giảm thời gian phụ và tối ưu quy trình thao tác.
Mỗi loại phôi có thể phù hợp với một hoặc nhiều phương án gá kẹp khác nhau.
Ê tô CNC là lựa chọn phổ biến đối với các chi tiết dạng khối, đặc biệt khi cần giữ phôi chắc chắn trong quá trình phay.
Bàn hút chân không CNC có thể phù hợp với nhiều loại phôi dạng tấm, đặc biệt khi cần hạn chế cơ cấu kẹp nằm trên bề mặt gia công.
Bàn từ CNC có thể được lựa chọn khi vật liệu và điều kiện gia công đáp ứng yêu cầu sử dụng lực từ.
Đồ gá chuyên dụng thường phù hợp hơn khi hình dạng phôi không thuận tiện cho việc sử dụng các thiết bị gá tiêu chuẩn.
Có thể cân nhắc ê tô khí nén, ê tô thủy lực hoặc các giải pháp gá kẹp chuyên dụng để giảm thời gian thao tác và nâng cao tính lặp lại.
Máy phay CNC thường thực hiện nhiều dạng chuyển động của dao và chịu lực cắt trong quá trình gia công. Vì vậy, phôi cần được cố định phù hợp với kích thước và đặc điểm gia công.
Một số giải pháp thường được sử dụng gồm:
Ê tô CNC: phù hợp với nhiều chi tiết dạng khối.
Ê tô khí nén: phù hợp khi cần thao tác kẹp và nhả nhanh.
Ê tô thủy lực: phù hợp với các ứng dụng yêu cầu lực kẹp lớn và ổn định.
Bàn hút chân không: phù hợp với nhiều loại phôi dạng tấm.
Bàn từ: phù hợp với các chi tiết có vật liệu đáp ứng điều kiện giữ bằng lực từ.
Đồ gá chuyên dụng: sử dụng cho các chi tiết có yêu cầu gá đặt riêng.
Trước khi lựa chọn thiết bị gá kẹp CNC, cần xác định rõ điều kiện gia công thực tế.
Kích thước phôi quyết định phạm vi gá và kích thước thiết bị cần sử dụng.
Vật liệu ảnh hưởng đến phương pháp gá. Ví dụ, bàn từ chỉ phù hợp với những vật liệu có đặc tính đáp ứng yêu cầu sử dụng lực từ.
Phương pháp gá phải tạo được lực giữ phù hợp với lực cắt trong quá trình gia công.
Chi tiết có hình dạng phức tạp có thể cần đồ gá hoặc cơ cấu định vị chuyên dụng.
Kích thước và vị trí lỗ gá trên bàn máy cần được kiểm tra trước khi lựa chọn thiết bị.
Nếu sản xuất hàng loạt, nên ưu tiên phương pháp giúp giảm thời gian gá đặt và tháo phôi.
Các hệ thống cần tốc độ thao tác cao có thể cân nhắc phương án khí nén, thủy lực hoặc cơ cấu gá tự động phù hợp.
Trong sản xuất hàng loạt, thời gian gá và tháo phôi được lặp lại nhiều lần. Vì vậy, một phương pháp gá kẹp phù hợp có thể giúp quy trình sản xuất ổn định hơn.
Các giải pháp có thể được cân nhắc gồm:
Ê tô khí nén.
Ê tô thủy lực.
Ê tô nhiều vị trí.
Bàn hút chân không nhiều vùng.
Bàn từ phù hợp với vật liệu.
Đồ gá chuyên dụng.
Cơ cấu gá kẹp tích hợp tự động hóa.
Việc lựa chọn không nên chỉ dựa vào lực kẹp. Cần xem xét cả thời gian thao tác, khả năng tiếp cận vùng gia công, độ ổn định và tính phù hợp với quy trình sản xuất.
Danh mục Thiết bị gá kẹp CNC được định hướng trở thành khu vực tổng hợp các giải pháp cố định phôi cho gia công cơ khí.
Các nhóm sản phẩm chính gồm:
Bàn hút chân không CNC
Giải pháp gá phôi bằng lực hút chân không, phù hợp với nhiều loại phôi dạng tấm và các ứng dụng gia công CNC phù hợp.
Bàn từ CNC
Giải pháp gá giữ phôi bằng lực từ dành cho những vật liệu đáp ứng điều kiện sử dụng.
Ê tô
Bao gồm các phương án ê tô cơ, ê tô khí nén và ê tô thủy lực, phục vụ nhiều nhu cầu gá kẹp khác nhau.
Đồ gá CNC
Các giải pháp gá đặt chuyên dụng dành cho những chi tiết có yêu cầu riêng về định vị và kẹp phôi.
Việc phân chia theo từng nhóm giúp người dùng dễ dàng lựa chọn phương pháp gá phù hợp thay vì phải tìm kiếm từng sản phẩm riêng lẻ.
| Phương pháp | Đặc điểm | Phôi phù hợp | Ứng dụng |
|---|---|---|---|
| Ê tô cơ | Kẹp bằng cơ cấu cơ khí | Phôi dạng khối | Gia công phổ biến |
| Ê tô khí nén | Kẹp bằng khí nén | Phôi dạng khối | Sản xuất cần thao tác nhanh |
| Ê tô thủy lực | Sử dụng hệ thống thủy lực | Phôi cần lực kẹp phù hợp | Gia công và sản xuất |
| Bàn hút chân không | Giữ phôi bằng chân không | Phôi dạng tấm | CNC, phay, cắt |
| Bàn từ | Giữ phôi bằng lực từ | Vật liệu phù hợp | Gia công kim loại |
| Đồ gá CNC | Thiết kế theo yêu cầu | Chi tiết đặc biệt | Sản xuất chuyên dụng |
Không có phương pháp nào phù hợp với tất cả trường hợp. Việc lựa chọn cần dựa trên phôi, máy, phương pháp gia công và yêu cầu sản xuất thực tế.
Một thiết bị gá kẹp phù hợp giúp doanh nghiệp xây dựng quy trình gia công ổn định hơn.
Đối với gia công đơn chiếc, thiết bị gá giúp cố định phôi và hỗ trợ thao tác thuận tiện.
Đối với gia công hàng loạt, phương pháp gá phù hợp còn có thể giúp chuẩn hóa quá trình đặt phôi, giảm thời gian thao tác và tạo điều kiện cho tự động hóa.
Đặc biệt, việc lựa chọn đúng thiết bị ngay từ đầu giúp hạn chế tình trạng phải thay đổi phương án gá khi đưa sản phẩm vào sản xuất thực tế.
Trước khi gia công, cần kiểm tra tình trạng thiết bị và vị trí gá đặt.
Phôi phải được đặt đúng vị trí định vị.
Lực kẹp cần phù hợp với kích thước và đặc điểm phôi.
Không nên tạo lực kẹp quá lớn đối với những chi tiết có nguy cơ biến dạng.
Cần đảm bảo cơ cấu gá không cản trở đường chạy dao.
Kiểm tra độ chắc chắn trước khi bắt đầu chu trình CNC.
Vệ sinh bề mặt tiếp xúc thường xuyên để hạn chế phoi và bụi ảnh hưởng đến vị trí gá.
Đối với thiết bị khí nén hoặc thủy lực, cần kiểm tra hệ thống cung cấp áp suất và các bộ phận liên quan theo yêu cầu sử dụng.
Thiết bị gá kẹp CNC dùng để định vị và cố định phôi trong quá trình gia công, giúp phôi duy trì vị trí và hỗ trợ quá trình gia công ổn định.
Ê tô thường phù hợp với nhiều chi tiết dạng khối, trong khi bàn hút chân không phù hợp với nhiều loại phôi dạng tấm. Lựa chọn cuối cùng phụ thuộc vào hình dạng, vật liệu và phương pháp gia công.
Ê tô khí nén phù hợp khi cần thao tác kẹp và nhả nhanh, đặc biệt trong các quy trình có tần suất gá đặt cao.
Bàn từ CNC phù hợp với những chi tiết có vật liệu đáp ứng yêu cầu giữ bằng lực từ và điều kiện gia công phù hợp.
Có thể lựa chọn giải pháp đồ gá chuyên dụng khi chi tiết có hình dạng đặc biệt hoặc yêu cầu định vị, kẹp phôi khác với thiết bị tiêu chuẩn.
Thiết bị gá kẹp CNC là một phần quan trọng trong quy trình gia công cơ khí, giúp định vị và cố định phôi trong quá trình phay, khoan, taro và các công đoạn gia công khác.
Tùy vào đặc điểm sản phẩm, doanh nghiệp có thể lựa chọn ê tô, bàn hút chân không CNC, bàn từ CNC hoặc đồ gá chuyên dụng. Việc lựa chọn cần dựa trên kích thước phôi, vật liệu, lực gia công, máy sử dụng và yêu cầu sản xuất.
Danh mục Thiết bị gá kẹp CNC tại ECOVN được định hướng là nơi tổng hợp các giải pháp gá phôi, giúp khách hàng dễ dàng tìm kiếm phương án phù hợp cho máy CNC và nhu cầu gia công cơ khí.
