Ê tô kẹp phôi là thiết bị gá kẹp được sử dụng phổ biến trong gia công cơ khí, giúp cố định chi tiết trong quá trình phay, khoan, taro, mài và các công đoạn gia công khác. Tùy theo kích thước phôi, lực kẹp, tần suất sử dụng và yêu cầu sản xuất, người dùng có thể lựa chọn ê tô cơ, ê tô khí nén hoặc ê tô thủy lực.
Trong hệ thống thiết bị gá kẹp, ê tô có ưu điểm là kết cấu tương đối gọn, thao tác thuận tiện và có nhiều kích thước để đáp ứng các loại phôi khác nhau. Việc lựa chọn đúng loại ê tô giúp quá trình gá đặt ổn định hơn, hỗ trợ nâng cao hiệu quả gia công và giảm thời gian chuẩn bị máy.
Ê tô kẹp phôi là thiết bị dùng để giữ cố định chi tiết trong quá trình gia công hoặc thực hiện các thao tác cơ khí.
Thiết bị thường có thân ê tô, má kẹp và cơ cấu tạo lực kẹp. Khi phôi được đặt đúng vị trí, cơ cấu kẹp tạo lực giữ để hạn chế phôi dịch chuyển trong quá trình thao tác.
Tùy vào thiết kế, ê tô có thể vận hành bằng cơ cấu cơ khí, khí nén hoặc thủy lực.
Một chiếc ê tô phù hợp cần đảm bảo khả năng kẹp tương ứng với kích thước và đặc điểm của phôi, đồng thời không gây cản trở vùng cần gia công.
Danh mục ê tô có thể được phân chia theo phương thức tạo lực kẹp và mục đích sử dụng.
Ê tô cơ sử dụng cơ cấu cơ khí để tạo lực kẹp, thường thông qua vít hoặc cơ cấu truyền lực tương ứng.
Đây là lựa chọn phù hợp với các xưởng cơ khí cần thiết bị kẹp phôi đơn giản, dễ sử dụng và có thể chủ động điều chỉnh lực kẹp.
Ê tô cơ có thể được sử dụng trong nhiều công việc như phay, khoan, sửa nguội, lắp ráp và các công đoạn gia công cơ khí khác.
Khi lựa chọn ê tô cơ, cần quan tâm đến chiều rộng má kẹp, độ mở, kích thước tổng thể và phương pháp lắp đặt trên bàn máy.

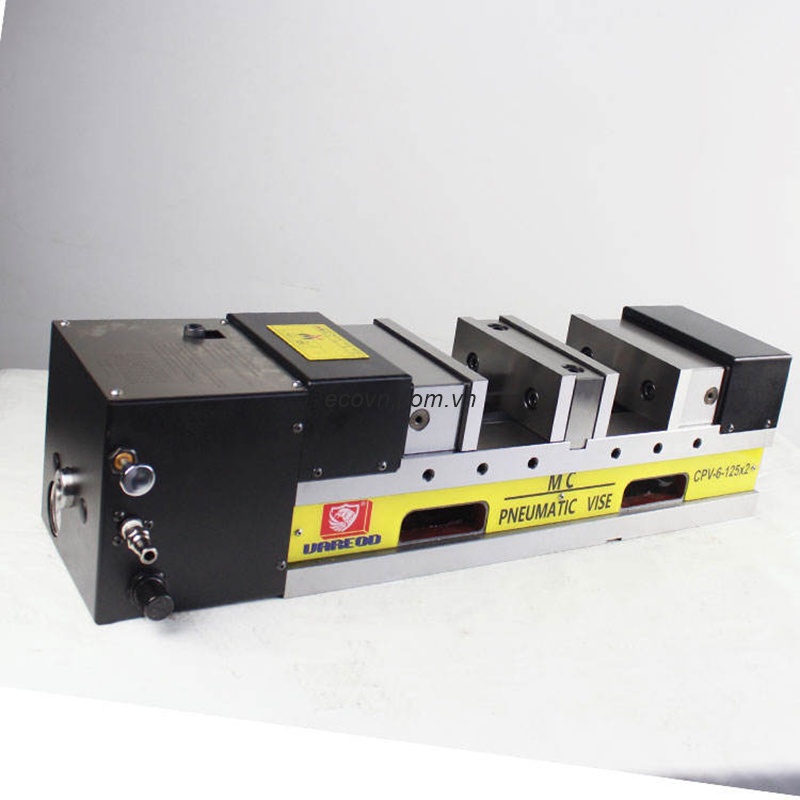

Ê tô khí nén sử dụng áp suất khí để tạo lực kẹp và nhả phôi.
So với phương pháp thao tác hoàn toàn bằng tay, ê tô khí nén có thể giúp rút ngắn thời gian kẹp và tháo phôi trong những quy trình cần thao tác lặp lại thường xuyên.
Loại ê tô này phù hợp với các ứng dụng gia công cơ khí có tần suất gá đặt cao và những dây chuyền có yêu cầu tăng mức độ tự động hóa.
Khi lựa chọn ê tô khí nén, cần kiểm tra áp suất làm việc, lực kẹp, kích thước má kẹp, độ mở và khả năng kết nối với hệ thống khí nén của máy.
Ê tô thủy lực sử dụng áp suất dầu để tạo lực kẹp.
Phương pháp này được sử dụng trong những ứng dụng yêu cầu lực kẹp ổn định và phù hợp với quy trình gia công có yêu cầu cao về khả năng giữ phôi.
Ê tô thủy lực có thể được sử dụng trên máy phay, máy CNC và các thiết bị gia công phù hợp.
Khi lựa chọn cần xem xét lực kẹp, kích thước ê tô, độ mở, áp suất làm việc và phương án lắp đặt.
Ê tô kẹp phôi được sử dụng trong nhiều lĩnh vực gia công và sản xuất cơ khí.
Một số ứng dụng phổ biến gồm:
Gia công trên máy phay.
Gia công trên máy CNC.
Khoan và doa lỗ.
Gia công chi tiết kim loại.
Sửa nguội và lắp ráp.
Gia công khuôn mẫu.
Sản xuất chi tiết cơ khí.
Các dây chuyền sản xuất cần cố định phôi.
Tùy theo máy móc và loại phôi, người dùng có thể lựa chọn ê tô có kích thước và cơ cấu kẹp phù hợp.
Trong quá trình gia công, phôi cần được cố định đủ chắc chắn để hạn chế dịch chuyển do lực tác động từ dụng cụ cắt.
Ê tô kẹp phôi giúp tạo điểm giữ ổn định giữa phôi và hệ thống gá đặt.
Một thiết bị phù hợp có thể hỗ trợ:
Giữ phôi đúng vị trí.
Hạn chế phôi bị dịch chuyển.
Hỗ trợ quá trình gia công ổn định.
Giảm thời gian gá đặt.
Thuận tiện khi tháo và thay phôi.
Hỗ trợ sản xuất lặp lại.
Đặc biệt đối với máy phay và máy CNC, việc lựa chọn ê tô phù hợp với kích thước bàn máy và phôi là yếu tố cần được xem xét trước khi lắp đặt.
Không nên lựa chọn ê tô chỉ dựa vào kích thước bên ngoài. Cần xem xét đồng thời nhiều thông số.
Xác định kích thước và hình dạng phôi cần kẹp để lựa chọn ê tô có độ mở phù hợp.
Má kẹp lớn thường phù hợp với những loại phôi có kích thước tương ứng, nhưng cần đảm bảo không ảnh hưởng đến không gian gia công.
Độ mở quyết định phạm vi kích thước phôi mà ê tô có thể kẹp.
Lực kẹp cần phù hợp với lực gia công và đặc điểm của phôi. Lực kẹp quá thấp có thể không giữ được phôi ổn định, trong khi lực quá lớn có thể gây biến dạng đối với một số chi tiết.
Có thể lựa chọn:
Ê tô cơ nếu ưu tiên thao tác thủ công.
Ê tô khí nén nếu cần kẹp và nhả nhanh.
Ê tô thủy lực nếu yêu cầu lực kẹp và khả năng vận hành phù hợp với hệ thống thủy lực.
Cần kiểm tra kích thước bàn máy, vị trí rãnh T, lỗ gá hoặc phương án cố định để đảm bảo ê tô có thể lắp đặt đúng cách.
Máy phay và máy CNC có yêu cầu khác nhau về không gian gá đặt, lực cắt và khả năng tiếp cận phôi.
Đối với các chi tiết dạng khối, ê tô là một trong những phương án gá kẹp được sử dụng phổ biến.

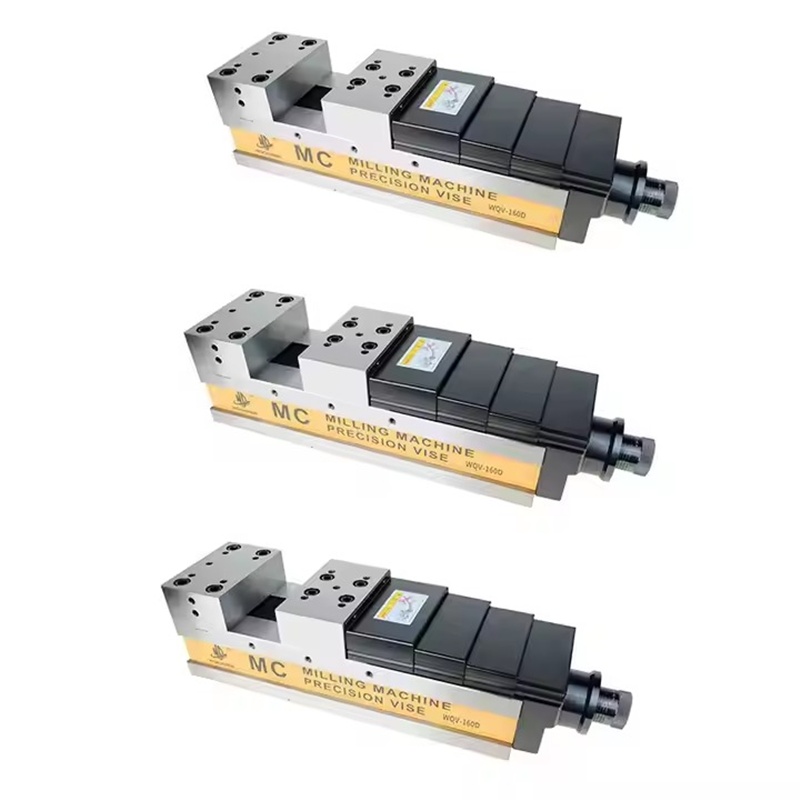

Khi lựa chọn ê tô máy phay, cần quan tâm đến:
Chiều rộng má kẹp.
Độ mở.
Chiều cao ê tô.
Kích thước tổng thể.
Khối lượng.
Phương án lắp đặt.
Khoảng không gian dành cho dao.
Kích thước và trọng lượng phôi.
Đối với máy CNC hoạt động liên tục, có thể cân nhắc ê tô khí nén hoặc thủy lực khi quy trình sản xuất yêu cầu giảm thời gian thao tác.
| Tiêu chí | Ê tô cơ | Ê tô khí nén | Ê tô thủy lực |
|---|---|---|---|
| Cơ cấu tạo lực | Cơ khí | Khí nén | Thủy lực |
| Thao tác | Thủ công | Nhanh | Nhanh |
| Khả năng tự động hóa | Thấp | Cao hơn | Cao hơn |
| Tần suất gá phôi | Thấp đến trung bình | Cao | Cao |
| Điều kiện sử dụng | Xưởng cơ khí, gia công | Sản xuất cần thao tác nhanh | Gia công cần lực kẹp phù hợp |
| Hệ thống phụ trợ | Không yêu cầu hệ thống khí | Cần nguồn khí | Cần hệ thống thủy lực |
Việc lựa chọn phụ thuộc vào quy trình gia công thực tế, không nên chỉ dựa vào loại cơ cấu tạo lực.
Trước khi lựa chọn ê tô kẹp phôi, nên kiểm tra các thông số sau:
Chiều rộng má kẹp
Độ mở
Chiều cao ê tô
Kích thước tổng thể
Khối lượng
Lực kẹp
Kích thước phôi
Phương án lắp đặt
Kích thước bàn máy
Áp suất khí đối với ê tô khí nén
Áp suất thủy lực đối với ê tô thủy lực
Những thông số này cần được đối chiếu với máy và sản phẩm thực tế trước khi lựa chọn.
Trong sản xuất hàng loạt, việc gá và tháo phôi được thực hiện nhiều lần. Vì vậy, thời gian thao tác có thể ảnh hưởng đến năng suất chung của dây chuyền.
Trong trường hợp này, doanh nghiệp có thể cân nhắc các loại:
Ê tô khí nén
Ê tô thủy lực

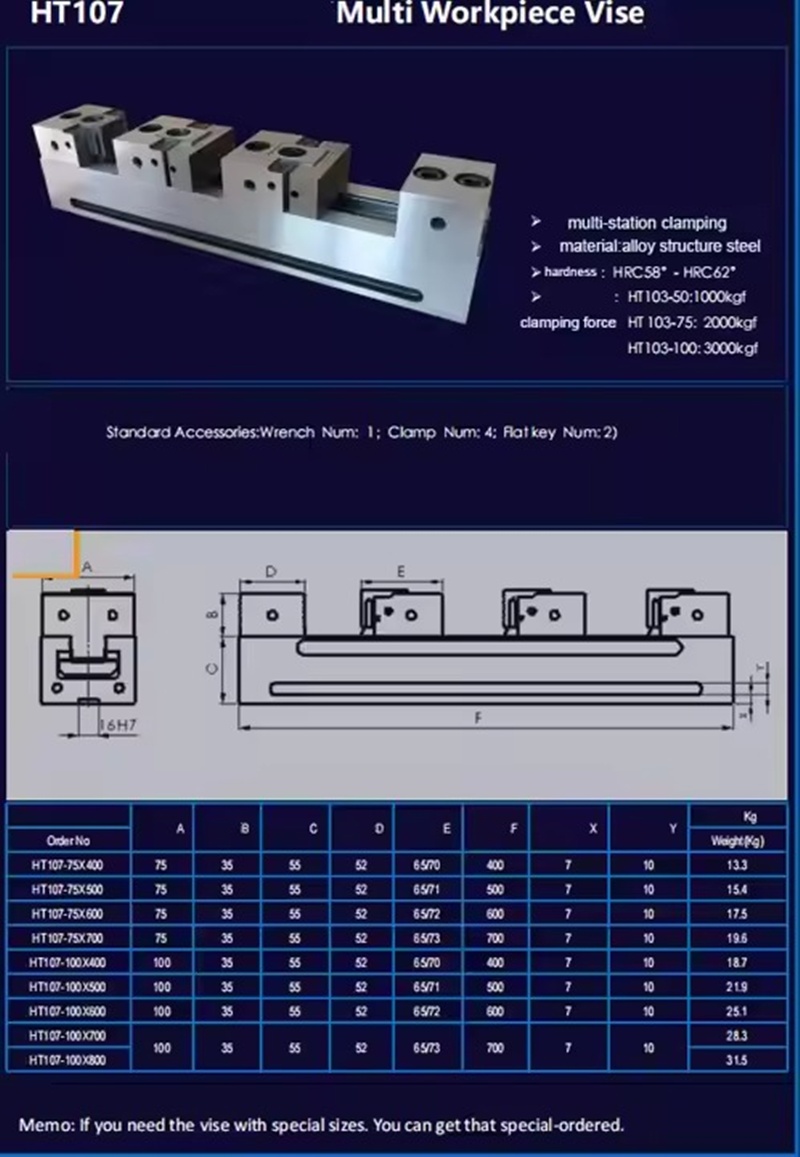

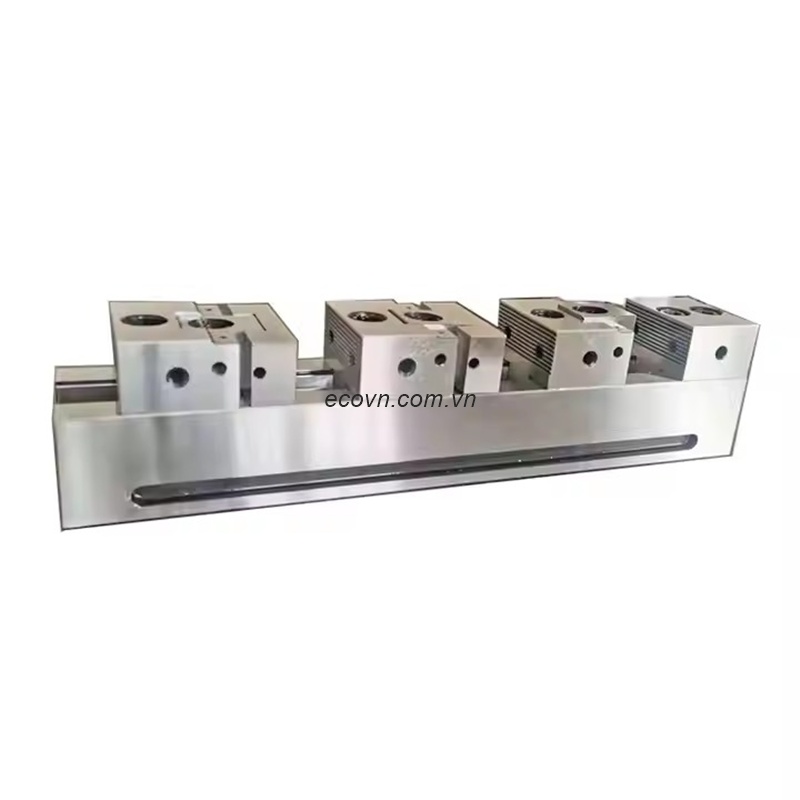

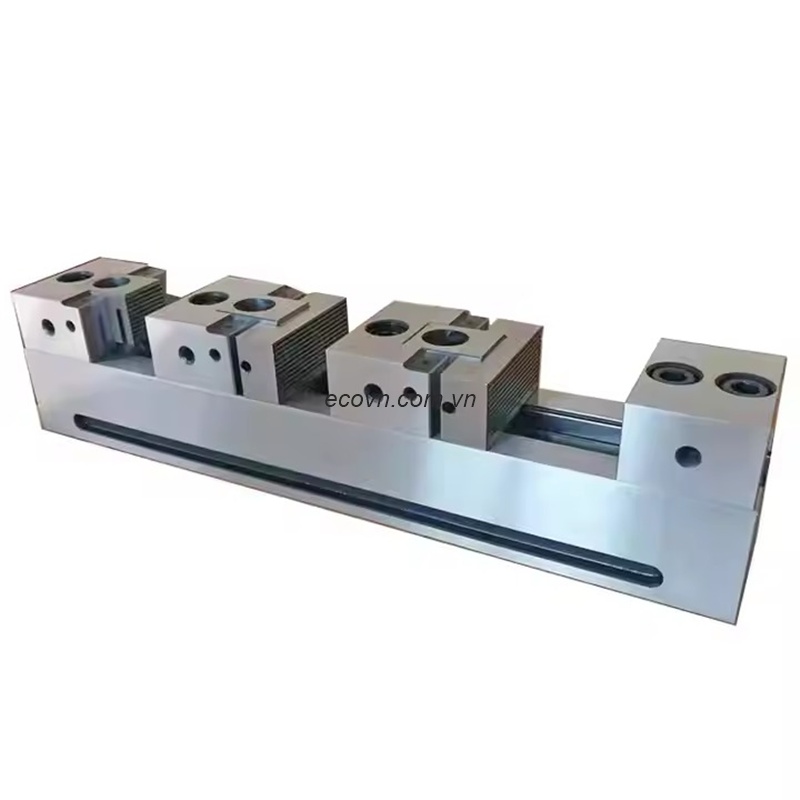

Ê tô nhiều vị trí
Ê tô có cơ cấu kẹp nhanh
Tùy theo thiết kế dây chuyền, các loại ê tô này có thể được kết hợp với các hệ thống điều khiển và tự động hóa phù hợp.
Mục tiêu là tạo ra quy trình gá phôi có tính lặp lại, giảm thao tác thủ công và duy trì sự ổn định giữa các chu kỳ gia công.
Để đảm bảo ê tô hoạt động ổn định, cần chú ý một số vấn đề trong quá trình sử dụng.
Trước khi gá phôi, cần vệ sinh bề mặt tiếp xúc và loại bỏ phoi hoặc bụi bẩn.
Phôi phải được đặt đúng vị trí.
Không nên kẹp phôi lệch hoặc chỉ tiếp xúc trên một phần nhỏ của má kẹp nếu thiết kế không cho phép.
Lực kẹp cần phù hợp với vật liệu và kích thước phôi.
Cần kiểm tra khả năng tiếp cận của dao trước khi bắt đầu gia công.
Đối với ê tô khí nén và thủy lực, cần kiểm tra hệ thống cung cấp áp suất và các kết nối liên quan.
Thường xuyên kiểm tra tình trạng má kẹp, cơ cấu truyền lực và các bề mặt tiếp xúc.

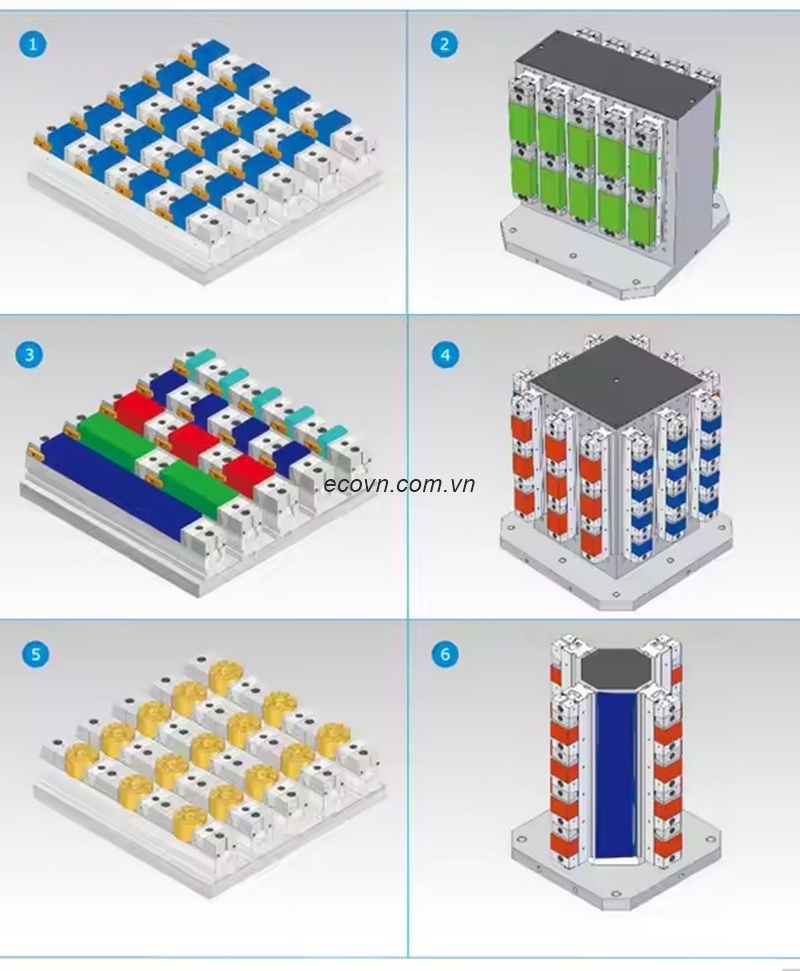

Trong hệ thống thiết bị gá kẹp CNC, ê tô là một trong nhiều phương án được sử dụng để cố định phôi.
Tùy theo hình dạng và vật liệu của chi tiết, doanh nghiệp có thể kết hợp ê tô với các giải pháp gá kẹp khác.
Ví dụ:
Phôi dạng khối có thể sử dụng ê tô.
Phôi dạng tấm có thể cân nhắc bàn hút chân không.
Vật liệu phù hợp có thể sử dụng bàn từ.
Chi tiết đặc biệt có thể sử dụng đồ gá chuyên dụng.
Việc phân loại theo nhu cầu giúp người dùng dễ dàng lựa chọn thiết bị phù hợp với từng quy trình sản xuất.
Danh mục Ê tô được xây dựng nhằm tập trung các sản phẩm phục vụ nhu cầu kẹp phôi trong gia công cơ khí.
Các nhóm sản phẩm chính gồm:
Ê tô cơ
Phù hợp với các ứng dụng gá kẹp thủ công và những nhu cầu gia công cơ khí thông thường.
Ê tô khí nén
Phù hợp với quy trình cần tốc độ kẹp và nhả phôi nhanh.
Ê tô thủy lực
Phù hợp với những ứng dụng cần phương án tạo lực kẹp bằng hệ thống thủy lực.
Tùy từng dòng sản phẩm, người dùng có thể lựa chọn kích thước, lực kẹp, độ mở và phương án lắp đặt phù hợp.
Ê tô dùng để cố định phôi trong quá trình gia công, giúp phôi duy trì vị trí và tạo điều kiện thuận lợi cho các thao tác phay, khoan, taro, mài hoặc gia công cơ khí khác.
Ê tô cơ tạo lực kẹp bằng cơ cấu cơ khí và thường thao tác thủ công. Ê tô khí nén sử dụng áp suất khí để tạo lực kẹp và có thể phù hợp với các quy trình cần thao tác nhanh.
Ê tô thủy lực có thể được lựa chọn khi quy trình gia công yêu cầu phương án tạo lực kẹp bằng hệ thống thủy lực và cần đáp ứng các yêu cầu cụ thể về lực kẹp.
Có. Nhiều loại ê tô được thiết kế để sử dụng trong các ứng dụng gia công trên máy CNC và máy phay. Tuy nhiên cần lựa chọn đúng kích thước, phương án gá và thông số kỹ thuật.
Cần dựa trên kích thước phôi, chiều rộng má kẹp, độ mở, lực kẹp, kích thước bàn máy, phương thức vận hành và yêu cầu gia công thực tế.
Ê tô kẹp phôi là một trong những thiết bị gá kẹp quan trọng trong gia công cơ khí, đặc biệt đối với các công việc cần cố định phôi trên máy phay và máy CNC.
Tùy theo nhu cầu, người dùng có thể lựa chọn ê tô cơ, ê tô khí nén hoặc ê tô thủy lực. Mỗi loại có phương thức vận hành và phạm vi ứng dụng khác nhau.
Khi lựa chọn ê tô, cần xem xét đồng thời kích thước phôi, độ mở, chiều rộng má kẹp, lực kẹp, kích thước bàn máy và phương thức gia công. Việc lựa chọn đúng thiết bị giúp quá trình gá đặt thuận tiện hơn và hỗ trợ duy trì sự ổn định trong quá trình sản xuất.
