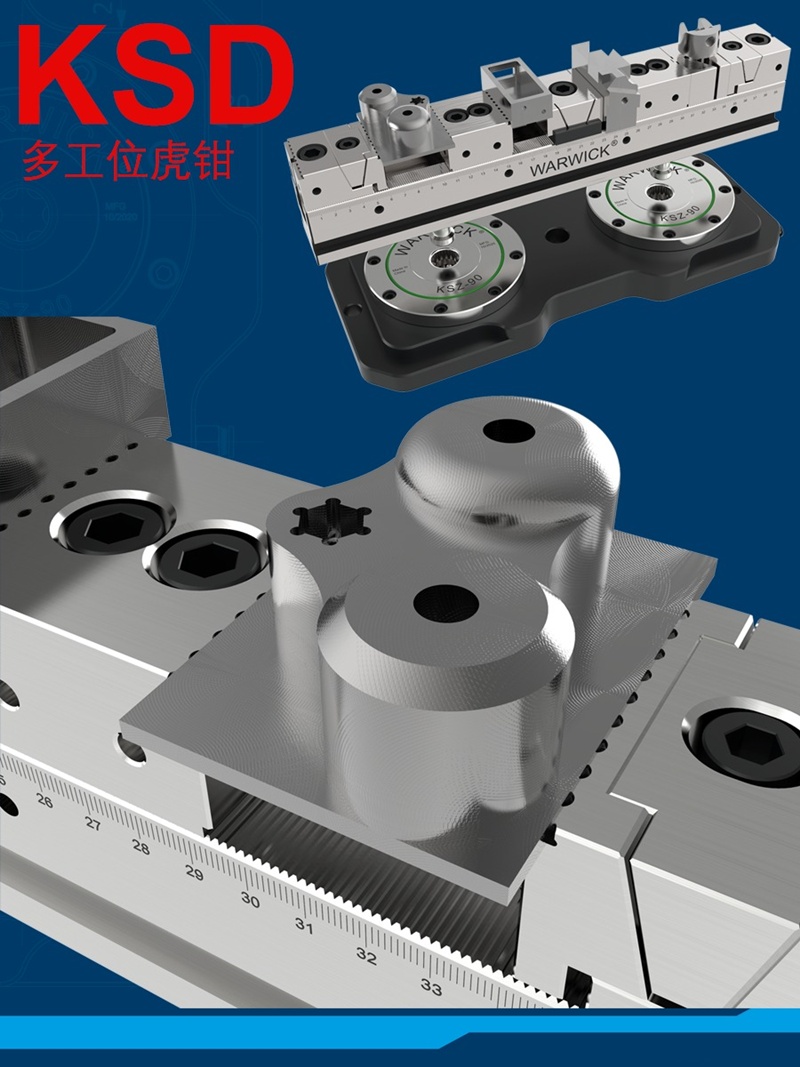

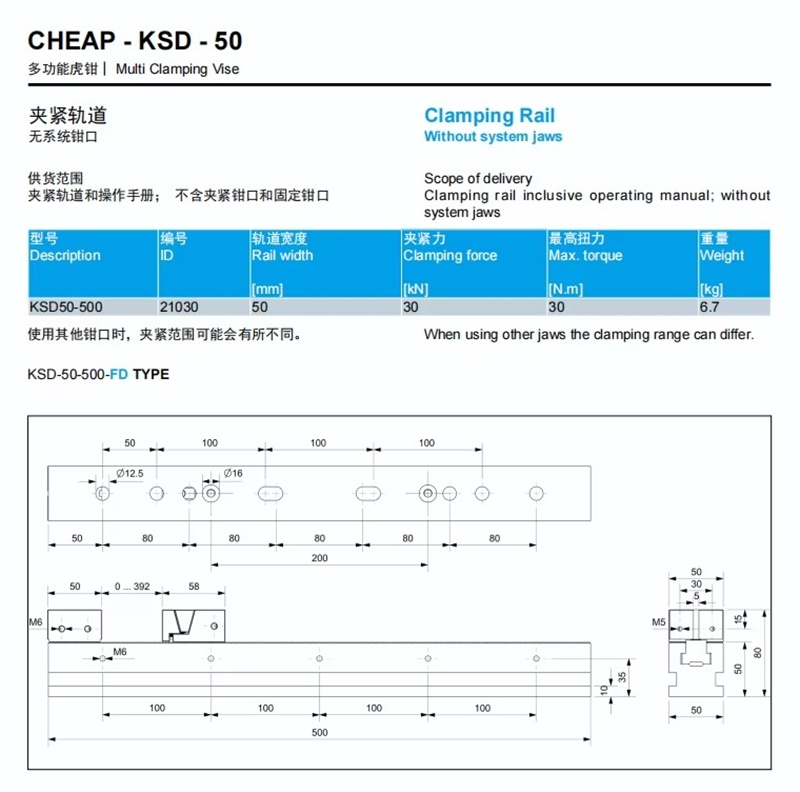

1. Thông số kỹ thuật ê tô KSD50-500-4FD

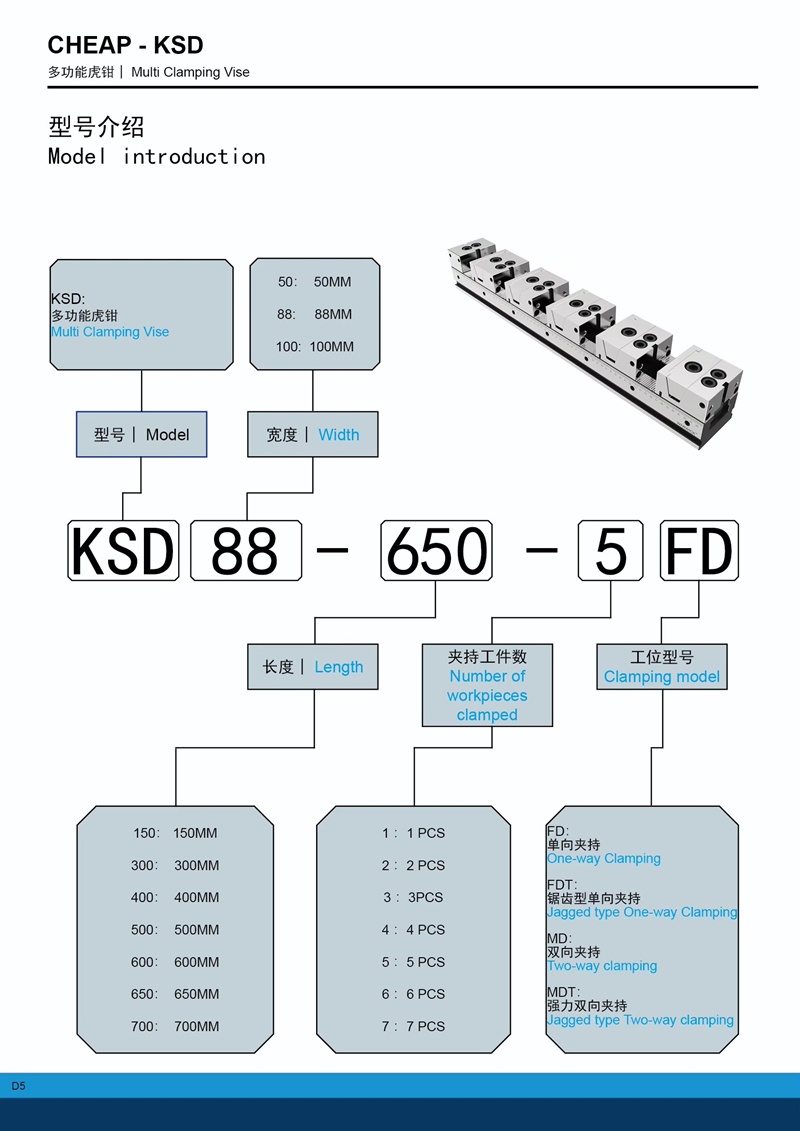

Model: KSD50-500-4FD

Loại: Ê tô cơ nhiều vị trí dạng thanh ray

Phương thức kẹp: Cơ khí, vận hành thủ công

Chiều dài thanh ray: 500 mm

Số vị trí kẹp: 4 vị trí

Chiều rộng hàm: 50 mm

Chiều cao hàm: 30 mm

Lực kẹp: 17.8 kN

Mô men dẫn động: 30 N·m

Kích thước phôi tối đa khi dùng 1 vị trí: 392 mm

Kích thước phôi tối đa khi dùng 2 vị trí: 167 mm

Kích thước phôi tối đa khi dùng 3 vị trí: 92 mm

Kích thước phôi tối đa khi dùng 4 vị trí: 54 mm

Đặc điểm thanh ray: Bề mặt răng định vị được gia công mài

2. Ê tô KSD50-500-4FD là gì?

Trong gia công CNC, một trong những nguyên nhân khiến năng suất chưa đạt tối đa không nằm ở tốc độ máy mà ở thời gian gá và thay phôi. Nếu mỗi chu kỳ chỉ gia công một chi tiết, máy phải liên tục dừng để tháo sản phẩm, đặt phôi mới và căn chỉnh lại.

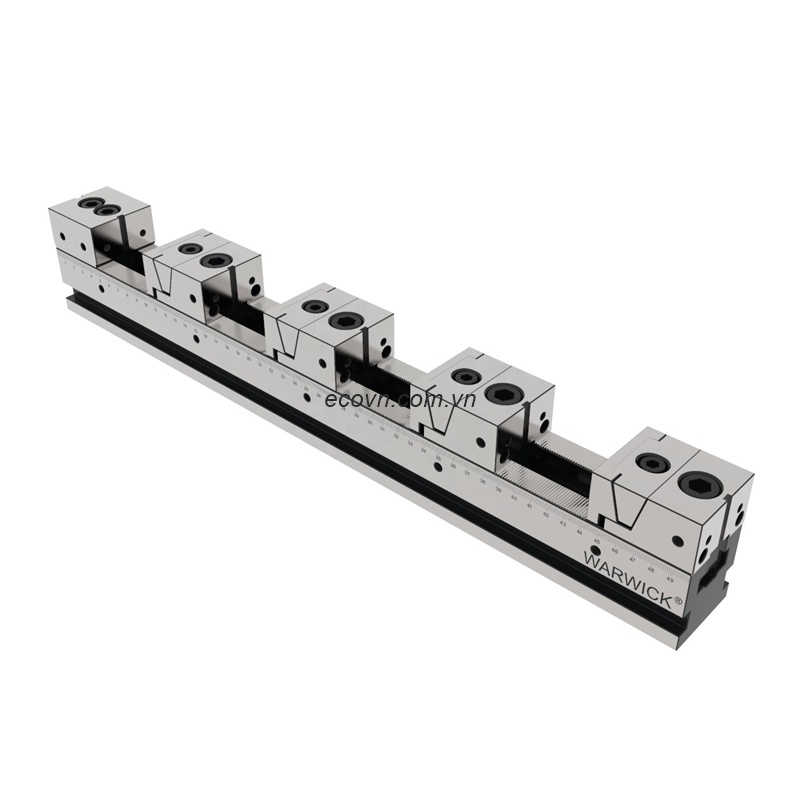

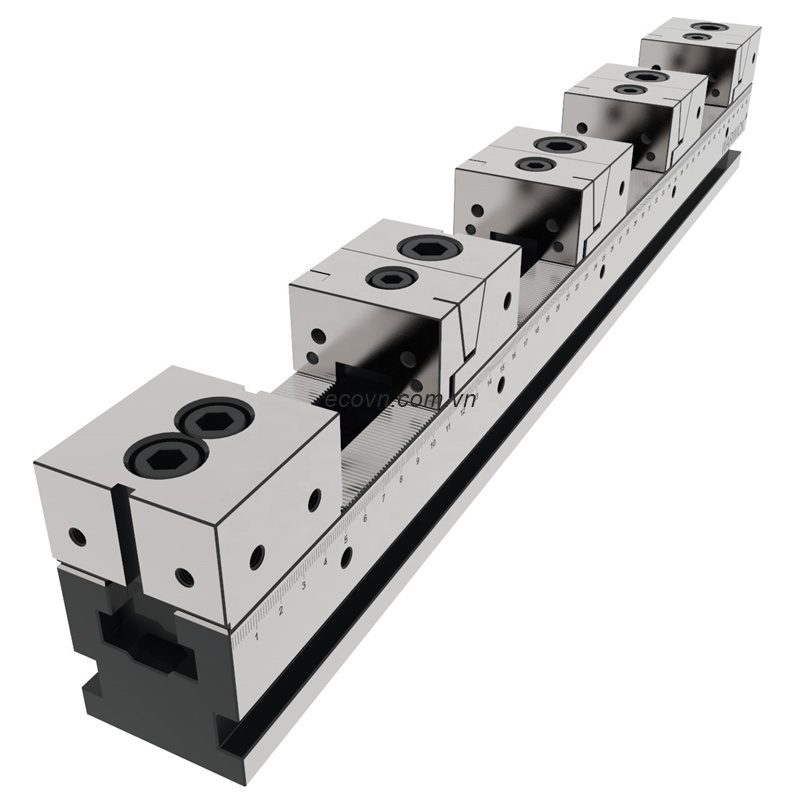

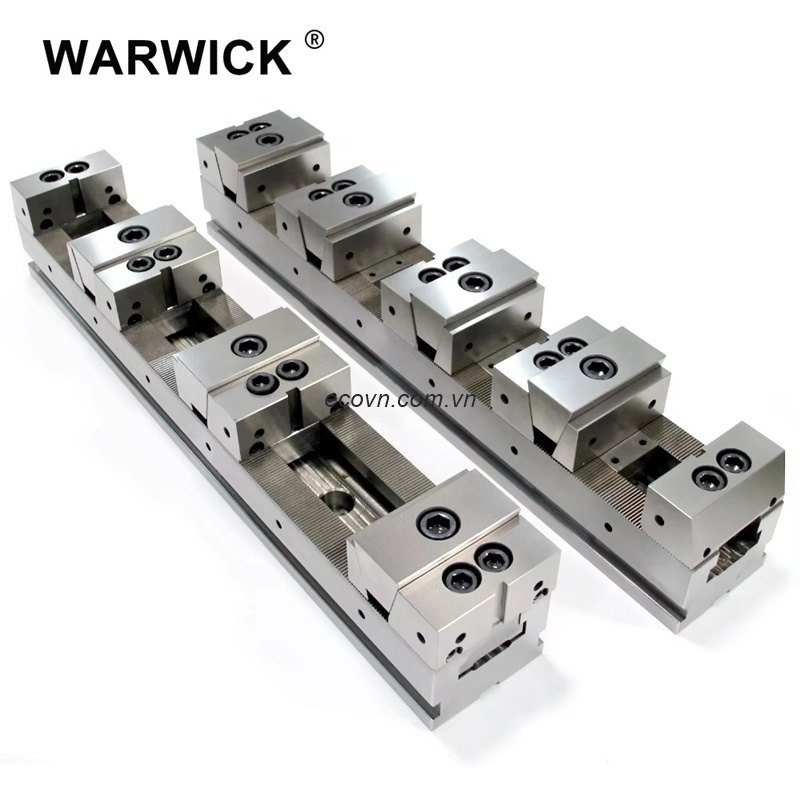

Ê tô cơ nhiều vị trí KSD50-500-4FD được thiết kế để giải quyết bài toán này bằng hệ thống thanh ray 500 mm kết hợp nhiều cụm kẹp có thể bố trí linh hoạt. Thay vì giới hạn trong một vị trí kẹp cố định, người dùng có thể thiết lập nhiều vị trí trên cùng hệ thống để phù hợp với từng loại phôi.

Đặc biệt, cấu hình 4 vị trí giúp KSD50-500-4FD phù hợp với các xưởng gia công nhiều chi tiết nhỏ trong cùng một chu kỳ máy.

3. Điểm khác biệt của ê tô KSD50-500-4FD

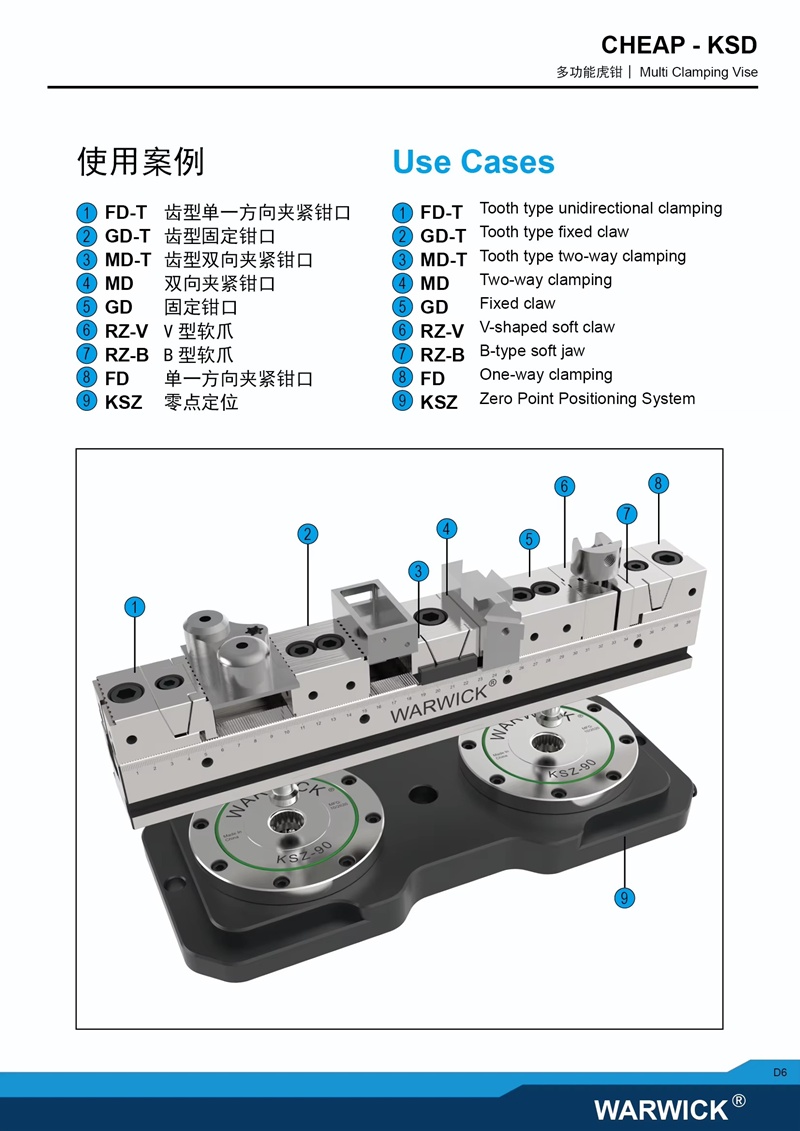

3.1. Thiết kế thanh ray linh hoạt

Khác với ê tô nhiều vị trí có thân cố định như một số dòng chuyên dụng, KSD50-500-4FD sử dụng thanh ray làm nền tảng gá kẹp. Các cụm kẹp có thể được bố trí theo kích thước phôi và yêu cầu gia công.

Điều này đặc biệt hữu ích đối với các xưởng thường xuyên thay đổi mã hàng. Không cần thiết kế một bộ đồ gá hoàn toàn mới cho từng loại chi tiết, người vận hành có thể điều chỉnh cấu hình kẹp phù hợp.

3.2. Có thể kẹp nhiều phôi trong một lần gá

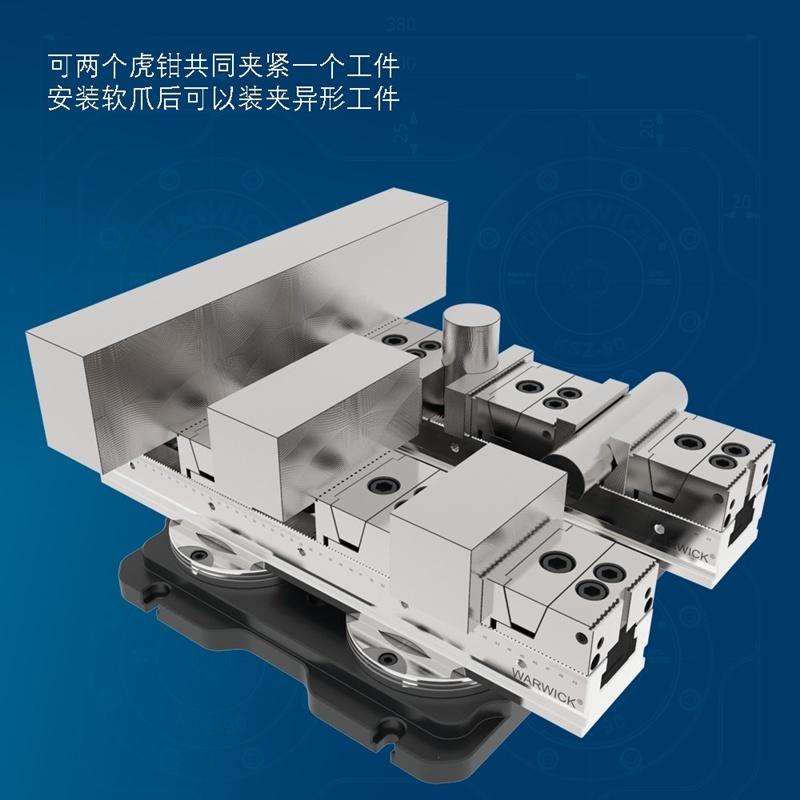

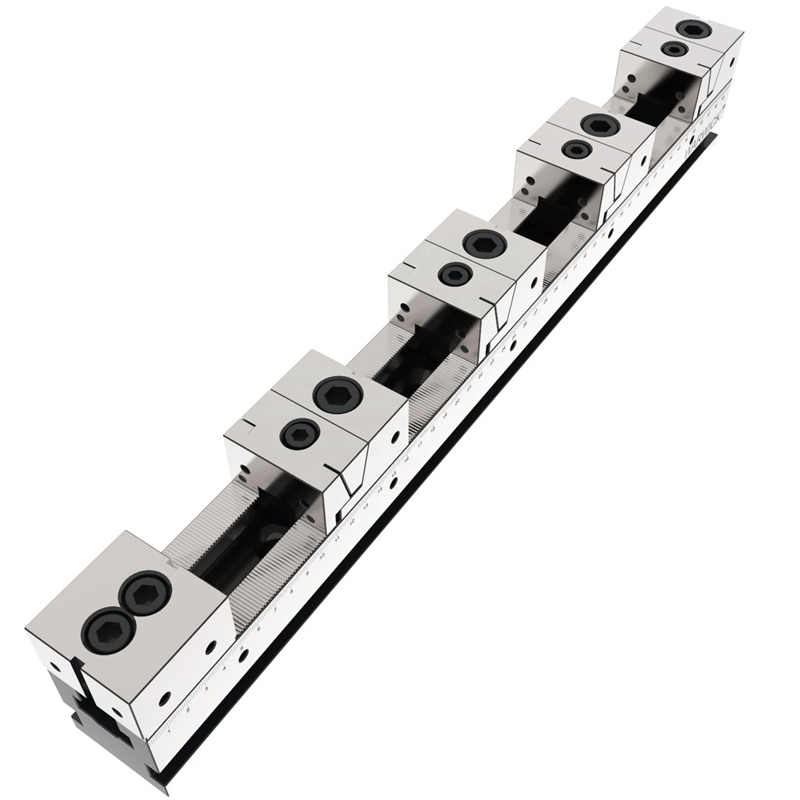

Tên gọi 4FD thể hiện cấu hình nhiều vị trí của sản phẩm. Khi sử dụng 4 vị trí, KSD50-500-4FD có thể kẹp đồng thời nhiều chi tiết nhỏ trên cùng thanh ray.

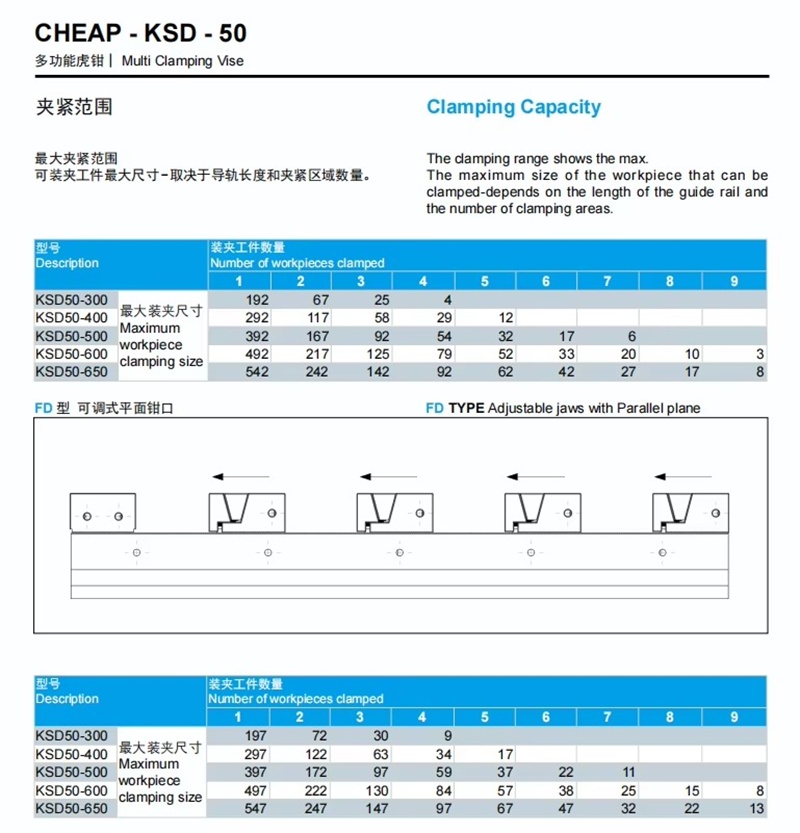

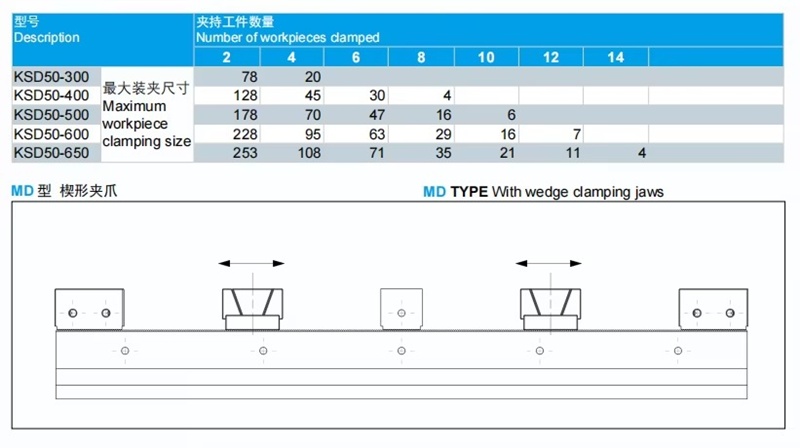

Theo thông số kỹ thuật, với thanh ray 500 mm, kích thước phôi tối đa thay đổi tùy số lượng vị trí sử dụng. Khi dùng 1 vị trí có thể đạt 392 mm, trong khi cấu hình 4 vị trí phù hợp với phôi tối đa khoảng 54 mm.

Điều này cho thấy sản phẩm không chỉ dành cho một kích thước phôi cố định mà có thể thay đổi cách bố trí theo nhu cầu thực tế.

3.3. Lực kẹp 17.8 kN

Với lực kẹp tối đa 17.8 kN, KSD50-500-4FD có khả năng giữ phôi ổn định trong nhiều nguyên công gia công cơ khí.

Lực kẹp phù hợp giúp hạn chế hiện tượng phôi bị xê dịch hoặc rung trong quá trình phay. Tuy nhiên, khi thiết lập gia công thực tế, lực kẹp cần được lựa chọn dựa trên vật liệu, kích thước phôi, diện tích tiếp xúc và chế độ cắt.

Đây là cách sử dụng ê tô CNC đúng kỹ thuật thay vì chỉ lựa chọn sản phẩm dựa vào thông số lực kẹp lớn.

4. Vì sao KSD50-500-4FD phù hợp sản xuất hàng loạt?

Giá trị lớn nhất của ê tô KSD50-500-4FD nằm ở khả năng giảm thời gian không tạo ra sản phẩm.

Khi có thể gá nhiều phôi cùng lúc, máy CNC có thể thực hiện liên tục nhiều chu kỳ gia công trước khi cần người vận hành tháo và thay phôi.

Nhờ đó doanh nghiệp có thể:

• Giảm số lần dừng máy.

• Giảm thời gian thay phôi.

• Tăng số lượng sản phẩm trong một chu kỳ.

• Tận dụng tốt diện tích bàn máy.

• Giảm thao tác thủ công.

• Nâng cao hiệu suất sử dụng máy CNC.

Đây là lợi thế đặc biệt rõ rệt khi gia công các chi tiết nhỏ với sản lượng lớn.

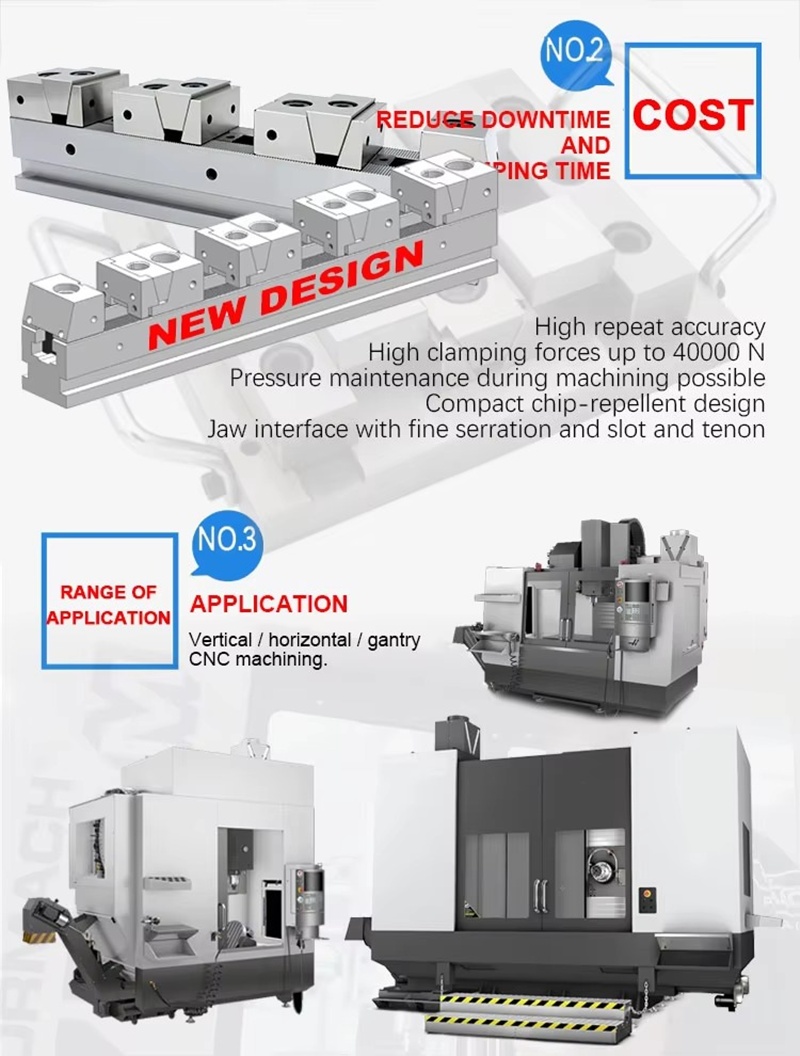

5. KSD50-500-4FD phù hợp với những loại máy nào?

Ê tô cơ nhiều vị trí KSD50-500-4FD có thể được sử dụng cho nhiều hệ thống gia công như:

• Máy phay CNC.

• Trung tâm gia công CNC.

• Trung tâm gia công ngang.

• Máy CNC nhiều trục.

• Hệ thống gia công nhiều vị trí.

• Dây chuyền sản xuất linh kiện cơ khí.

Sản phẩm đặc biệt phù hợp với các xưởng cần gia công nhiều chi tiết trong cùng một lần gá nhưng vẫn muốn duy trì khả năng thay đổi cấu hình đồ gá.

6. Kinh nghiệm lựa chọn và sử dụng ê tô KSD50-500-4FD

Không nên mặc định rằng cấu hình 4 vị trí luôn là lựa chọn tốt nhất. Số lượng phôi có thể gá phụ thuộc trực tiếp vào kích thước chi tiết.

Nếu phôi nhỏ, cấu hình 4 vị trí sẽ giúp tận dụng tối đa thanh ray. Nếu phôi lớn, nên giảm số lượng vị trí để đảm bảo đủ không gian kẹp và tránh ảnh hưởng đến đường chạy dao.

Trước khi lắp đặt, cần kiểm tra:

• Kích thước bàn máy.

• Vị trí rãnh T.

• Hành trình máy.

• Khoảng hở giữa ê tô và dao.

• Kích thước thực tế của phôi.

• Yêu cầu lực kẹp của nguyên công.

Việc lựa chọn đúng cấu hình sẽ quyết định hiệu quả thực tế của hệ thống gá.

7. Câu hỏi thường gặp về ê tô KSD50-500-4FD

KSD50-500-4FD là ê tô cơ hay khí nén?

Đây là ê tô cơ nhiều vị trí, sử dụng cơ cấu kẹp thủ công, không cần khí nén hoặc hệ thống thủy lực.

Có thể kẹp 4 phôi cùng lúc không?

Có. Cấu hình sản phẩm cho phép bố trí 4 vị trí kẹp. Với cấu hình 4 vị trí, kích thước phôi tối đa theo thông số là khoảng 54 mm.

Ê tô KSD50-500-4FD có phù hợp gia công CNC hàng loạt không?

Có. Đây chính là một trong những ứng dụng nổi bật của sản phẩm, đặc biệt khi gia công nhiều chi tiết nhỏ có kích thước tương đồng.

Có thể thay đổi vị trí các cụm kẹp không?

Có. Thiết kế dạng thanh ray cho phép thay đổi bố trí các cụm kẹp để phù hợp với kích thước và hình dạng phôi.

8. Kết luận

Ê tô cơ nhiều vị trí KSD50-500-4FD là giải pháp gá kẹp đáng chú ý dành cho các xưởng gia công CNC muốn tăng năng suất mà không cần mở rộng số lượng máy. Với thanh ray dài 500 mm, hàm kẹp rộng 50 mm, lực kẹp 17.8 kN và cấu hình 4 vị trí, sản phẩm cho phép bố trí nhiều phôi trong cùng một lần gá.

Điểm mạnh của KSD50-500-4FD không chỉ nằm ở khả năng kẹp nhiều chi tiết mà còn ở tính linh hoạt khi thay đổi cấu hình gá. Đây là lựa chọn phù hợp cho doanh nghiệp sản xuất hàng loạt, gia công nhiều mã hàng và cần tận dụng tối đa thời gian chạy máy CNC.
