Granite Machine Base cho máy Vision – Nền tảng quyết định độ chính xác của hệ thống kiểm tra hình ảnh

Machine Vision đang được ứng dụng rộng rãi trong các ngành điện tử, ô tô, cơ khí chính xác, y tế và bán dẫn. Camera công nghiệp kết hợp với phần mềm xử lý hình ảnh cho phép kiểm tra kích thước, vị trí, bề mặt và lỗi sản phẩm với tốc độ cao.

Tuy nhiên, chất lượng của hệ thống Vision không chỉ phụ thuộc vào camera, ống kính hay phần mềm. Granite Machine Base đóng vai trò là nền tảng cơ khí giúp toàn bộ hệ thống hoạt động ổn định. Nếu bệ máy bị rung, biến dạng hoặc lắp đặt không chính xác, kết quả đo sẽ không còn đáng tin cậy dù sử dụng camera có độ phân giải cao.

1. Vì sao máy Vision yêu cầu Granite Machine Base?

Một hệ thống Machine Vision thường gồm camera công nghiệp, ống kính, nguồn sáng, cơ cấu chuyển động và phần mềm xử lý ảnh. Tất cả các thành phần này đều được lắp trên cùng một kết cấu cơ khí.

Nếu kết cấu nền thiếu ổn định sẽ xảy ra:

Camera bị rung khi chụp ảnh.

Khoảng cách giữa camera và sản phẩm thay đổi.

Độ lặp lại của phép đo giảm.

Thời gian hiệu chuẩn tăng.

Khó duy trì độ chính xác trong quá trình sản xuất liên tục.

Granite Machine Base giúp hạn chế các vấn đề trên nhờ khả năng giảm rung và duy trì độ ổn định hình học.

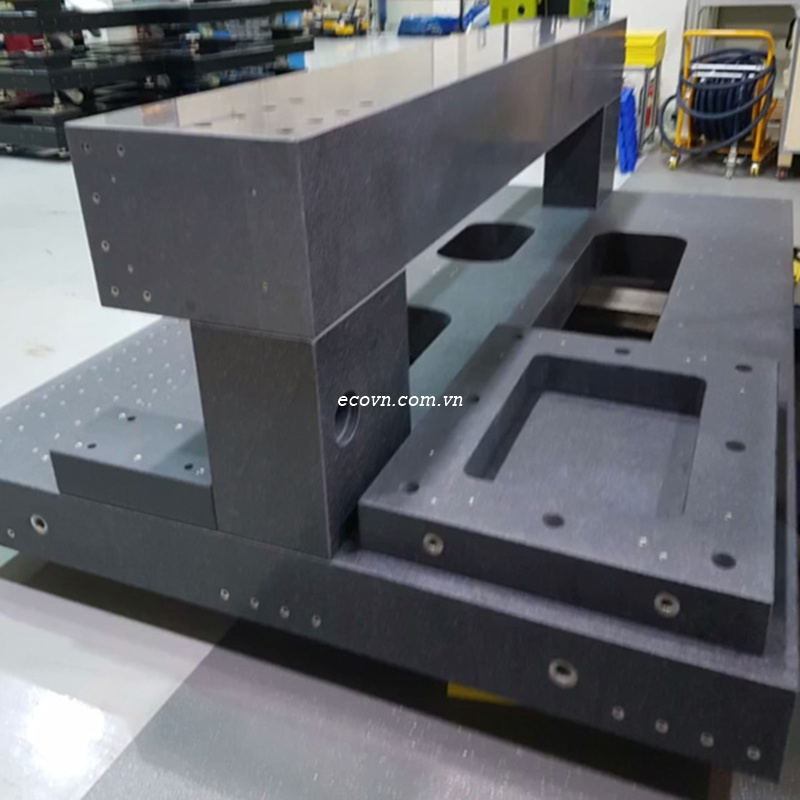

2. Những yêu cầu kỹ thuật đối với Granite Machine Base cho máy Vision

Không phải mọi Granite Machine Base đều phù hợp với hệ thống Vision.

Khi thiết kế cần quan tâm đến:

Độ phẳng của bề mặt lắp ray và camera.

Độ song song giữa các cụm chuyển động.

Khả năng giảm rung của toàn bộ kết cấu.

Vị trí lắp insert ren và chốt định vị.

Không gian bảo trì và thay thế camera.

Đây là những yếu tố ảnh hưởng trực tiếp đến độ chính xác của hệ thống.

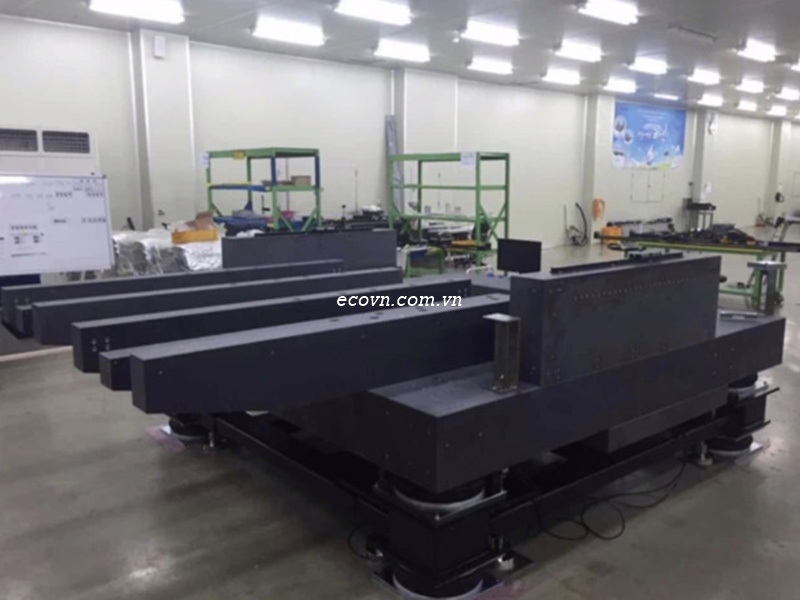

3. Các cấu hình Machine Vision thường sử dụng Granite Machine Base

Trong thực tế, Granite Machine Base được ứng dụng cho nhiều cấu hình khác nhau.

Hệ thống Vision 2D

Dùng để kiểm tra kích thước, mã QR, ký tự, lỗi bề mặt và định vị chi tiết.

Hệ thống Vision 3D

Yêu cầu độ ổn định cao hơn do cần tái tạo hình học ba chiều của sản phẩm.

Vision kết hợp robot

Granite Machine Base giúp duy trì vị trí tương đối giữa camera và robot, giảm sai số khi gắp hoặc lắp ráp.

Vision kết hợp bàn trượt tuyến tính

Bệ máy là nền tảng để lắp ray dẫn hướng và cụm truyền động, ảnh hưởng trực tiếp đến độ lặp lại của chuyển động.

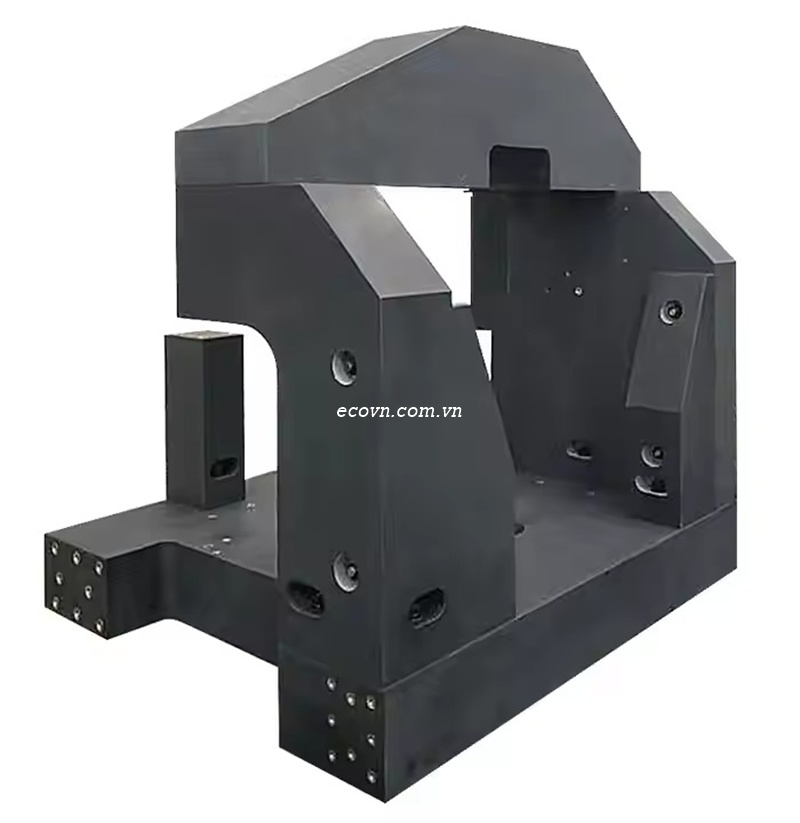

4. Những lưu ý khi thiết kế Granite Machine Base cho máy Vision

Một số lưu ý quan trọng:

Ưu tiên các mặt chuẩn cho camera và ray dẫn hướng.

Bố trí insert ren phù hợp với từng loại camera và gá lắp.

Thiết kế khoảng trống để đi dây tín hiệu và nguồn sáng.

Tính toán tải trọng của các cụm chuyển động.

Dự phòng vị trí mở rộng khi nâng cấp hệ thống.

Thiết kế tốt ngay từ đầu sẽ giúp giảm đáng kể thời gian lắp ráp và hiệu chỉnh.

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite

Thước đo

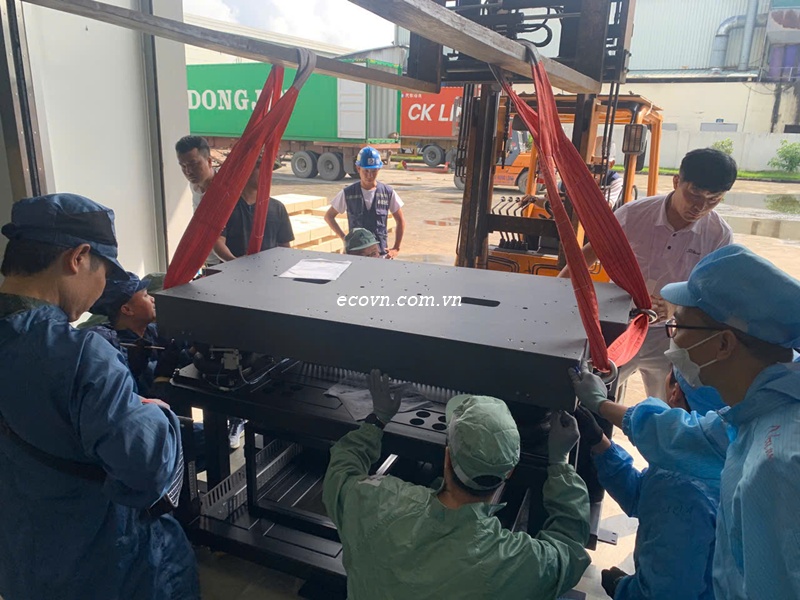

5. Những lỗi thường gặp trong thực tế

Qua nhiều dự án, chúng tôi thường gặp các lỗi như:

Chỉ quan tâm đến camera mà bỏ qua kết cấu nền.

Lắp camera trên tấm gá quá mỏng.

Không tính đến rung động từ servo hoặc động cơ tuyến tính.

Thiếu chốt định vị làm thay đổi vị trí camera sau khi bảo trì.

Không bố trí đủ không gian để điều chỉnh tiêu cự.

Những lỗi này có thể làm giảm hiệu quả của toàn bộ hệ thống Vision.

6. Bảng so sánh Granite Machine Base và khung thép trong máy Vision

7. Kinh nghiệm từ kỹ sư ECO KINH BẮC

Trong các dự án Machine Vision, chúng tôi nhận thấy nhiều khách hàng đầu tư camera có độ phân giải rất cao nhưng lại sử dụng kết cấu nền chưa phù hợp. Điều này khiến hệ thống khó đạt được hiệu quả như mong muốn.

Chúng tôi luôn khuyến nghị xác định đồng thời các yếu tố: khoảng cách làm việc của camera, vị trí nguồn sáng, tải trọng của các cụm chuyển động và kết cấu Granite Machine Base ngay từ giai đoạn thiết kế. Khi các yếu tố này được tối ưu cùng nhau, hệ thống sẽ ổn định hơn, giảm thời gian hiệu chuẩn và duy trì độ chính xác trong suốt quá trình vận hành.

8. Checklist trước khi đặt gia công Granite Machine Base

☐ Đã xác định loại camera và ống kính.

☐ Đã xác định hành trình chuyển động.

☐ Đã bố trí vị trí nguồn sáng.

☐ Đã xác định mặt chuẩn lắp camera.

☐ Đã thiết kế vị trí insert ren và chốt định vị.

☐ Đã tính tải trọng của toàn bộ hệ thống.

☐ Đã thống nhất phương pháp kiểm tra và nghiệm thu.

9. Câu hỏi thường gặp

9.1 Máy Vision đơn camera có cần Granite Machine Base không?

Nếu hệ thống yêu cầu độ chính xác và độ lặp lại cao, Granite Machine Base là lựa chọn đáng cân nhắc để tăng độ ổn định. Với các ứng dụng đơn giản, việc lựa chọn cần dựa trên yêu cầu kỹ thuật và ngân sách.

9.2 Có thể lắp nhiều camera trên cùng một Granite Machine Base không?

Có. Nhiều hệ thống sử dụng nhiều camera để kiểm tra các góc khác nhau của sản phẩm. Khi đó cần tính toán vị trí lắp đặt và độ cứng của kết cấu để đảm bảo toàn bộ hệ thống hoạt động ổn định.

9.3 Có cần tích hợp sẵn insert ren và chốt định vị?

Nên có. Việc gia công sẵn các vị trí lắp ghép giúp giảm thời gian lắp ráp và đảm bảo tính lặp lại khi thay thế hoặc bảo trì thiết bị.
