Bàn từ là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế trong gia công cơ khí

Bàn từ là gì?

Bàn từ là thiết bị gá kẹp sử dụng lực từ tính để giữ chặt các chi tiết bằng vật liệu sắt từ như thép, gang hoặc thép hợp kim trong quá trình gia công cơ khí. Đây là một trong những giải pháp gá đặt phổ biến trên máy phay, máy mài và máy CNC nhờ khả năng cố định phôi nhanh chóng, chính xác và an toàn.

Hiện nay, bàn từ được sử dụng rộng rãi trong các nhà máy sản xuất cơ khí chính xác, gia công khuôn mẫu, chế tạo máy và sản xuất linh kiện công nghiệp. So với các phương pháp gá kẹp truyền thống như ê tô hoặc đồ gá cơ khí, bàn từ giúp tiết kiệm đáng kể thời gian gá đặt và nâng cao hiệu suất làm việc.

Các loại phổ biến trên thị trường bao gồm bàn từ cơ, bàn từ nam châm vĩnh cửu, bàn từ điện và bàn từ CNC phục vụ nhiều nhu cầu gia công khác nhau.

Cấu tạo của bàn từ

Mặc dù có nhiều kiểu dáng và kích thước khác nhau, nhưng một bàn từ tiêu chuẩn thường bao gồm các bộ phận chính sau:

Thân bàn từ

Thân bàn thường được chế tạo từ thép hoặc gang chất lượng cao nhằm đảm bảo độ cứng vững và khả năng chống biến dạng trong quá trình sử dụng.

Hệ thống nam châm

Đây là bộ phận quan trọng nhất tạo ra lực hút giữ phôi.

• Đối với bàn từ cơ và bàn từ nam châm vĩnh cửu, lực hút được tạo ra từ các khối nam châm vĩnh cửu bên trong.
• Đối với bàn từ điện, lực hút được tạo ra bởi cuộn dây điện từ khi cấp nguồn điện.

Mặt làm việc

Mặt bàn từ được gia công mài phẳng với độ chính xác cao, giúp đảm bảo độ song song và độ phẳng của chi tiết khi gia công.

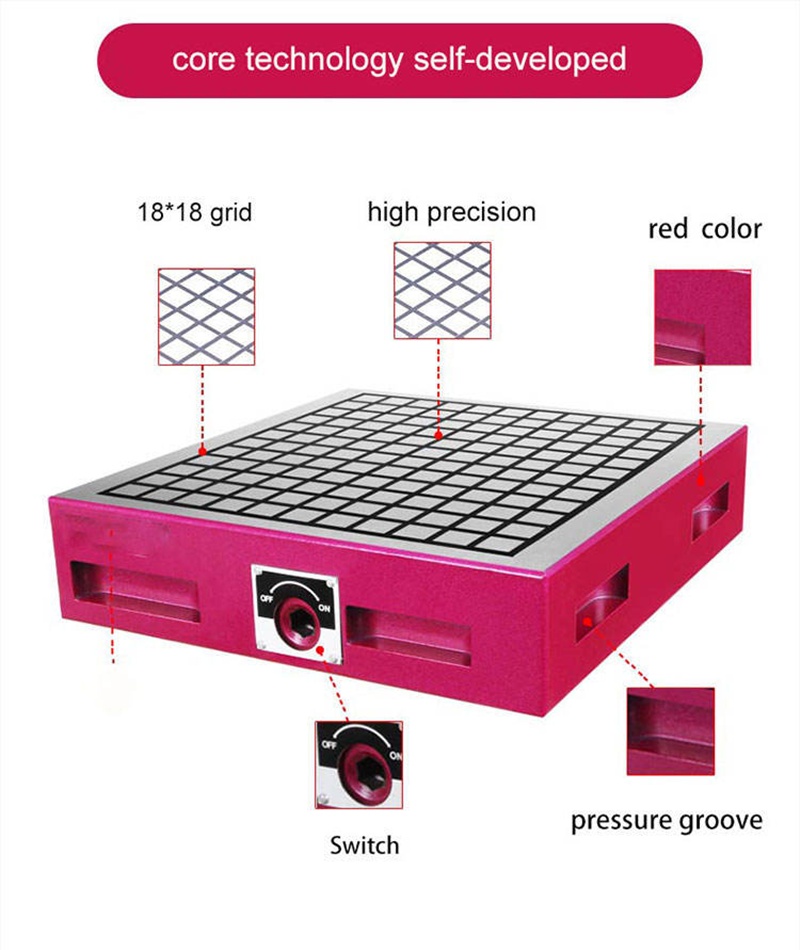

Cơ cấu đóng mở từ

Tùy từng loại bàn từ mà cơ cấu này có thể là tay gạt cơ khí hoặc hệ thống điều khiển điện tử, giúp người vận hành dễ dàng bật hoặc tắt lực từ.

Nguyên lý hoạt động của bàn từ

Nguyên lý hoạt động của bàn từ tương đối đơn giản nhưng mang lại hiệu quả rất cao.

Khi kích hoạt bàn từ, các cực từ bên trong được sắp xếp theo một hướng nhất định để tạo ra từ trường mạnh trên bề mặt làm việc. Từ trường này sẽ hút và giữ chặt các chi tiết bằng vật liệu có từ tính.

Khi muốn tháo phôi, người vận hành chỉ cần chuyển bàn từ sang trạng thái OFF. Lúc này từ trường được triệt tiêu hoặc chuyển hướng, giúp phôi được tháo ra dễ dàng.

Đối với bàn từ nam châm vĩnh cửu, quá trình đóng mở từ được thực hiện bằng tay quay hoặc tay gạt.

Đối với bàn từ điện, lực hút được điều khiển bằng nguồn điện nên có thể thay đổi hoặc điều chỉnh theo nhu cầu sử dụng.

Các loại bàn từ phổ biến hiện nay

Bàn từ cơ

Bàn từ cơ sử dụng nam châm vĩnh cửu và cơ cấu cơ khí để đóng mở từ.

Ưu điểm:

• Không cần sử dụng điện.
• Hoạt động ổn định.
• Chi phí đầu tư thấp.
• Tuổi thọ cao.

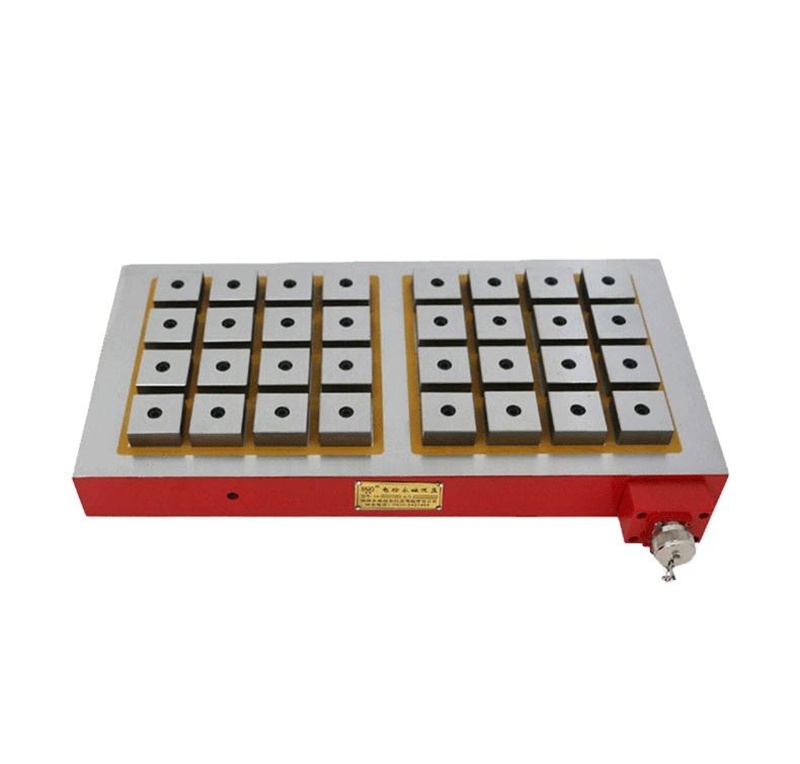

Bàn từ điện

Loại bàn từ này sử dụng dòng điện để tạo ra từ trường.

Ưu điểm:

• Lực hút lớn.
• Phù hợp với các chi tiết kích thước lớn.
• Dễ dàng điều khiển.

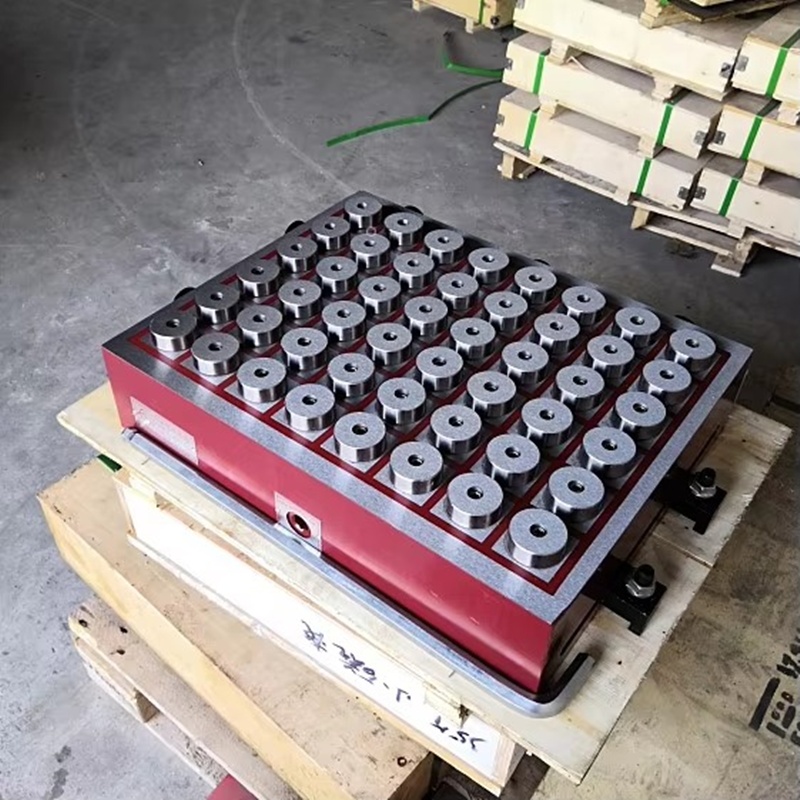

Bàn từ CNC

Bàn từ CNC được thiết kế chuyên dụng cho các trung tâm gia công CNC hiện đại.

Ưu điểm:

• Gá đặt nhanh.
• Tăng năng suất sản xuất.
• Phù hợp với sản xuất hàng loạt.

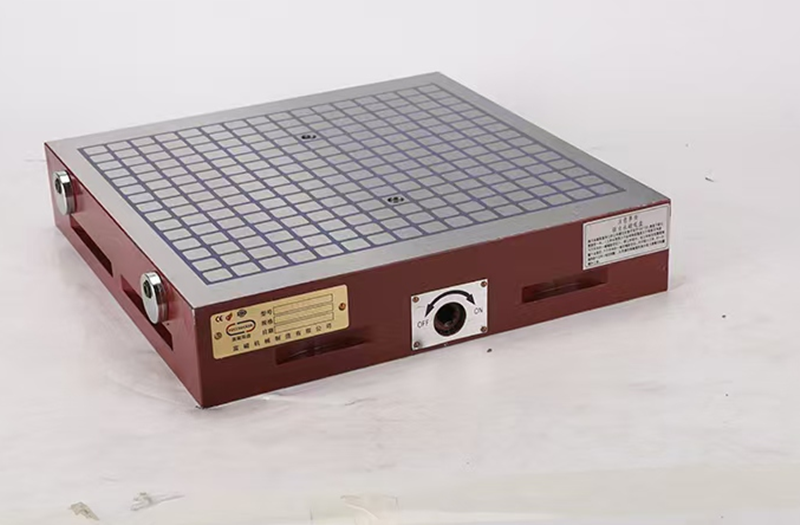

Bàn từ nam châm vĩnh cửu

Đây là dòng sản phẩm được sử dụng nhiều nhất hiện nay nhờ khả năng hoạt động độc lập không cần nguồn điện và độ an toàn cao.

Ưu điểm nổi bật của bàn từ

Gá đặt nhanh chóng

Người vận hành chỉ mất vài giây để cố định phôi lên bàn từ thay vì mất nhiều thời gian kẹp bằng ê tô hoặc đồ gá.

Tăng độ chính xác gia công

Lực hút được phân bố đều trên toàn bộ bề mặt giúp giảm hiện tượng biến dạng phôi.

Tăng năng suất sản xuất

Việc thay phôi nhanh giúp rút ngắn thời gian phụ trợ và tăng thời gian gia công thực tế.

Gia công được chi tiết mỏng

Đây là ưu điểm nổi bật mà nhiều phương pháp gá kẹp truyền thống khó thực hiện.

Giảm chi phí đồ gá

Do không cần sử dụng nhiều loại đồ gá chuyên dụng nên doanh nghiệp có thể tiết kiệm đáng kể chi phí đầu tư.

Ứng dụng thực tế của bàn từ

Trên máy phay

Bàn từ máy phay được sử dụng để giữ các chi tiết thép hoặc gang trong quá trình phay mặt phẳng, phay rãnh hoặc gia công tinh.

Trên máy mài phẳng

Đây là ứng dụng phổ biến nhất của bàn từ. Lực hút ổn định giúp đảm bảo độ chính xác cao khi mài.

Trong gia công CNC

Bàn từ CNC giúp rút ngắn thời gian gá đặt, đặc biệt phù hợp với sản xuất hàng loạt và các chi tiết có hình dạng phức tạp.

Trong gia công khuôn mẫu

Các xưởng chế tạo khuôn thường sử dụng bàn từ để gia công các tấm khuôn có kích thước lớn và yêu cầu độ chính xác cao.

Trong đo kiểm cơ khí

Bàn từ còn được ứng dụng trong phòng QC để cố định chi tiết trong quá trình đo kiểm và đánh giá chất lượng sản phẩm.

Kinh nghiệm lựa chọn bàn từ phù hợp

Khi lựa chọn bàn từ, doanh nghiệp nên quan tâm đến các yếu tố sau:

• Kích thước phôi cần gia công.
• Trọng lượng chi tiết.
• Loại máy sử dụng.
• Độ chính xác yêu cầu.
• Môi trường làm việc.
• Ngân sách đầu tư.

Đối với các xưởng cơ khí vừa và nhỏ, bàn từ cơ hoặc bàn từ nam châm vĩnh cửu thường là lựa chọn tối ưu nhờ chi phí hợp lý và khả năng vận hành ổn định.

Kết luận

Bàn từ là giải pháp gá kẹp hiệu quả giúp nâng cao độ chính xác, tăng năng suất và giảm thời gian thiết lập trong gia công cơ khí. Với nhiều dòng sản phẩm như bàn từ cơ, bàn từ điện, bàn từ CNC và bàn từ nam châm vĩnh cửu, người dùng có thể lựa chọn thiết bị phù hợp với từng nhu cầu sản xuất cụ thể.

Nếu doanh nghiệp đang tìm kiếm một phương pháp gá đặt nhanh chóng, an toàn và hiệu quả, bàn từ chắc chắn là một trong những lựa chọn đáng đầu tư cho hệ thống sản xuất hiện đại.
