Bàn từ máy phay hoạt động như thế nào? Nguyên lý và ứng dụng thực tế

Giới thiệu

Trong gia công cơ khí hiện đại, việc cố định phôi chắc chắn là yếu tố quyết định đến độ chính xác, chất lượng bề mặt và tuổi thọ dao cụ. Bên cạnh các phương pháp gá kẹp truyền thống như ê tô hoặc đồ gá chuyên dụng, bàn từ máy phay ngày càng được sử dụng rộng rãi nhờ khả năng giữ phôi nhanh, chính xác và tiết kiệm thời gian.

Tuy nhiên, nhiều người mới tìm hiểu vẫn thắc mắc: Bàn từ máy phay hoạt động như thế nào? Lực hút được tạo ra ra sao? Có thực sự hiệu quả hơn các phương pháp gá kẹp thông thường hay không?

Bài viết dưới đây sẽ giúp bạn hiểu rõ nguyên lý hoạt động, cấu tạo và ứng dụng thực tế của bàn từ máy phay trong sản xuất cơ khí.

Bàn từ máy phay là gì?

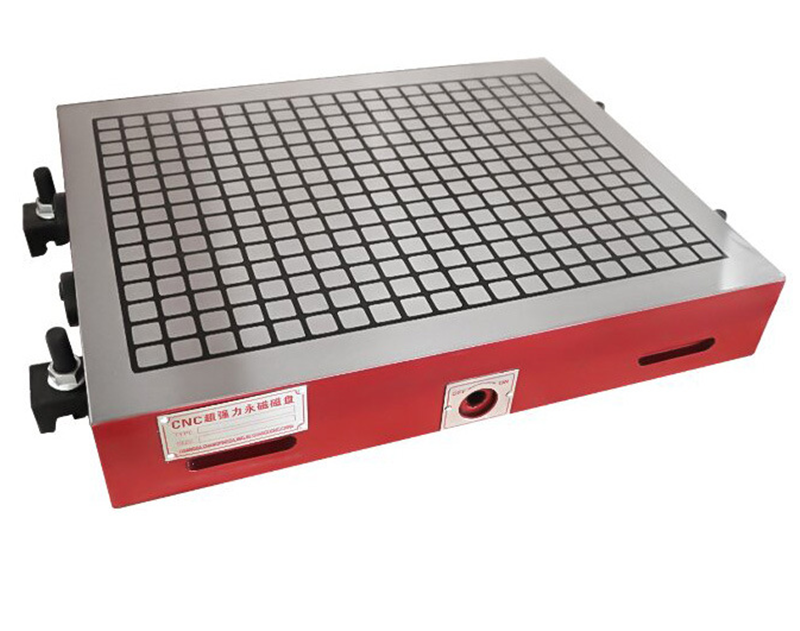

Bàn từ máy phay là thiết bị gá kẹp sử dụng lực từ tính để cố định các chi tiết kim loại có từ tính như thép, gang hoặc thép hợp kim trên bàn máy phay.

Thay vì sử dụng lực kẹp cơ học từ ê tô hoặc bulong kẹp, bàn từ tạo ra từ trường giúp giữ chặt phôi trên toàn bộ bề mặt tiếp xúc.

Hiện nay, bàn từ máy phay thường được sử dụng trong:

• Máy phay cơ.
• Máy phay CNC.
• Trung tâm gia công CNC.
• Gia công khuôn mẫu.
• Gia công cơ khí chính xác.

Cấu tạo của bàn từ máy phay

Để hiểu bàn từ hoạt động như thế nào, trước tiên cần nắm được cấu tạo cơ bản của thiết bị.

Thân bàn từ

Thân bàn thường được chế tạo từ thép hợp kim hoặc gang chất lượng cao nhằm đảm bảo độ cứng và khả năng chống biến dạng.

Hệ thống nam châm

Tùy từng loại sản phẩm sẽ sử dụng:

• Nam châm vĩnh cửu.
• Nam châm điện.
• Công nghệ điện từ vĩnh cửu.

Đây là bộ phận tạo ra lực hút giữ phôi.

Mặt làm việc

Mặt bàn được gia công và mài chính xác nhằm đảm bảo độ phẳng và độ song song cao.

Bộ điều khiển đóng mở từ

Đối với bàn từ cơ sẽ sử dụng tay gạt hoặc tay quay.

Đối với bàn từ điện sẽ sử dụng bộ điều khiển điện tử.

Bàn từ máy phay hoạt động như thế nào?

Nguyên lý hoạt động của bàn từ máy phay dựa trên việc tạo ra từ trường trên bề mặt làm việc.

Bước 1: Đặt phôi lên mặt bàn

Người vận hành đặt chi tiết thép hoặc gang lên bề mặt bàn từ.

Để đạt hiệu quả tốt nhất, bề mặt tiếp xúc cần sạch và bằng phẳng.

Bước 2: Kích hoạt lực từ

Khi bật hệ thống từ tính:

• Nam châm vĩnh cửu sẽ được sắp xếp lại vị trí cực từ.
• Hoặc cuộn dây điện từ được cấp điện.

Lúc này từ trường xuất hiện trên bề mặt bàn.

Bước 3: Phôi được giữ chặt

Từ trường tạo ra lực hút mạnh giữa bàn từ và chi tiết kim loại.

Lực hút được phân bố trên toàn bộ diện tích tiếp xúc thay vì chỉ tập trung tại một vài điểm kẹp như ê tô.

Nhờ vậy phôi được giữ chắc chắn và ổn định trong suốt quá trình gia công.

Bước 4: Tiến hành gia công

Máy phay thực hiện các nguyên công như:

• Phay mặt phẳng.
• Phay rãnh.
• Phay định hình.
• Gia công tinh.

Trong quá trình này, bàn từ liên tục giữ ổn định chi tiết.

Bước 5: Tắt từ và tháo phôi

Sau khi hoàn tất gia công, người vận hành chỉ cần:

• Tắt nguồn điện đối với bàn từ điện.
• Hoặc xoay tay gạt đối với bàn từ cơ.

Phôi sẽ được tháo ra nhanh chóng.

Vì sao bàn từ giữ được phôi chắc chắn?

Nhiều khách hàng lo ngại lực cắt của dao phay có thể làm dịch chuyển chi tiết.

Thực tế, bàn từ chất lượng cao có thể tạo ra lực hút rất lớn.

Lực hút này phụ thuộc vào:

• Kích thước bàn từ.
• Loại nam châm sử dụng.
• Diện tích tiếp xúc của phôi.
• Độ dày vật liệu.
• Chất lượng bề mặt tiếp xúc.

Khi lựa chọn đúng loại bàn từ phù hợp, phôi hoàn toàn có thể được giữ ổn định trong quá trình gia công.

Ưu điểm của bàn từ máy phay

Rút ngắn thời gian gá đặt

Người vận hành không cần siết bulong hoặc căn chỉnh nhiều lần.

Thời gian thay phôi chỉ mất vài giây.

Tăng độ chính xác

Lực hút được phân bố đều giúp giảm biến dạng và hạn chế sai số gia công.

Gia công được chi tiết mỏng

Đây là ưu điểm nổi bật so với ê tô truyền thống.

Tăng năng suất sản xuất

Giảm thời gian chuẩn bị máy và tăng thời gian gia công thực tế.

Giảm chi phí đồ gá

Không cần chế tạo nhiều đồ gá chuyên dụng cho từng loại chi tiết.

Những trường hợp nên sử dụng bàn từ máy phay

Bàn từ đặc biệt phù hợp khi:

• Gia công tấm thép mỏng.
• Gia công khuôn mẫu.
• Gia công chi tiết có hình dạng phức tạp.
• Sản xuất hàng loạt.
• Gia công CNC yêu cầu độ chính xác cao.

Khi nào không nên sử dụng bàn từ?

Mặc dù có nhiều ưu điểm, bàn từ không phải lúc nào cũng là lựa chọn tối ưu.

Không nên sử dụng bàn từ khi:

• Gia công vật liệu nhôm.
• Gia công đồng.
• Gia công inox không từ tính.
• Chi tiết có diện tích tiếp xúc quá nhỏ.
• Chi tiết quá cao và chịu lực cắt lớn.

Trong những trường hợp này, ê tô hoặc đồ gá cơ khí sẽ phù hợp hơn.

Bàn từ máy phay hay ê tô: Giải pháp nào tốt hơn?

Thực tế không có giải pháp nào tốt nhất cho mọi trường hợp.

Ê tô phù hợp với:

• Chi tiết nhỏ.
• Chi tiết có chiều cao lớn.
• Gia công đơn chiếc.

Bàn từ phù hợp với:

• Chi tiết mỏng.
• Tấm thép lớn.
• Gia công hàng loạt.
• Gia công chính xác.

Nhiều doanh nghiệp hiện nay kết hợp cả hai giải pháp để đạt hiệu quả tối ưu.

Kết luận

Bàn từ máy phay hoạt động dựa trên nguyên lý tạo từ trường để giữ chặt các chi tiết kim loại có từ tính trong quá trình gia công. Nhờ khả năng gá đặt nhanh, lực giữ ổn định và độ chính xác cao, bàn từ đang trở thành thiết bị không thể thiếu trong nhiều xưởng cơ khí hiện đại.

Nếu doanh nghiệp thường xuyên gia công thép, gang hoặc các chi tiết dạng tấm, đầu tư bàn từ máy phay là giải pháp hiệu quả giúp nâng cao năng suất, giảm thời gian gá đặt và cải thiện chất lượng sản phẩm.
