1. Vì sao cần xác định đúng kích thước Granite Machine Base?

Trong nhiều dự án chế tạo máy, Granite Machine Base thường được đặt gia công sau khi các cụm cơ khí đã hoàn thành thiết kế. Điều này dễ dẫn đến việc phải sửa bản vẽ hoặc thay đổi kết cấu vì nền máy không còn phù hợp với không gian lắp đặt thực tế.

Nếu xác định đúng kích thước ngay từ đầu, kỹ sư có thể:

• Đồng bộ toàn bộ kết cấu máy.
• Giảm số lần chỉnh sửa bản vẽ.
• Hạn chế phát sinh chi phí gia công.
• Rút ngắn thời gian lắp ráp.
• Chuẩn bị sẵn khả năng nâng cấp thiết bị.

2. Bắt đầu từ vùng làm việc của máy

Sai lầm phổ biến là lấy kích thước Granite Machine Base theo kích thước bên ngoài của máy.

Thực tế, điểm khởi đầu phải là vùng làm việc (Working Area).

Ví dụ:

• Máy có hành trình X: 600 mm.
• Hành trình Y: 400 mm.

Điều này không có nghĩa Granite Machine Base chỉ cần có kích thước 600 × 400 mm.

Kỹ sư cần tính thêm không gian cho các cụm truyền động, điểm dừng hành trình và khoảng an toàn.

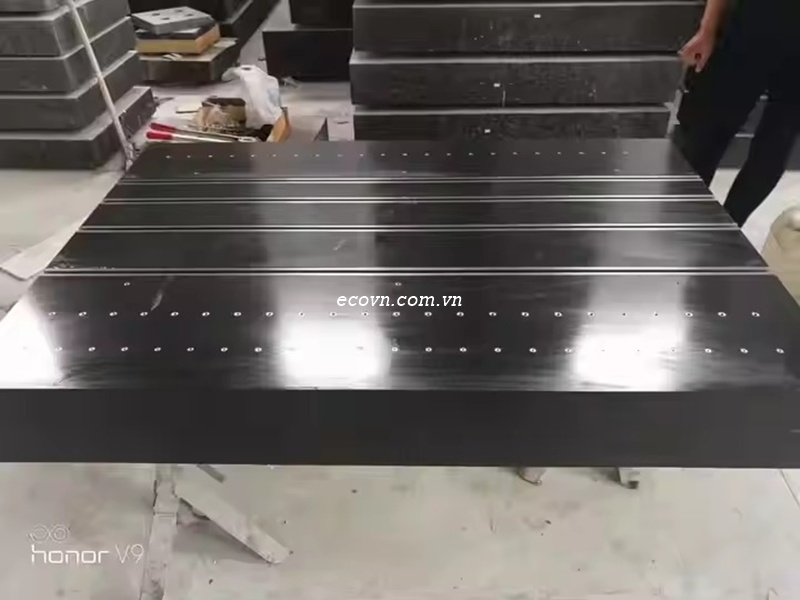

Bàn map đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

3. Xác định không gian cho hệ thống truyền động

Sau khi xác định vùng làm việc, cần bổ sung diện tích dành cho:

• Ray dẫn hướng.
• Cụm con trượt.
• Động cơ Servo hoặc Linear Motor.
• Khớp nối.
• Cảm biến giới hạn.
• Bộ che cáp.

Nếu bỏ qua các chi tiết này, Granite Machine Base có thể không đủ diện tích để lắp đặt hoàn chỉnh.

4. Dự phòng không gian bảo trì

Một Granite Machine Base tốt không chỉ phục vụ quá trình vận hành mà còn phải tạo điều kiện thuận lợi cho việc bảo trì.

Khi thiết kế nên tính đến:

• Khoảng hở để tháo bu lông.
• Không gian thay ray dẫn hướng.
• Vị trí tiếp cận động cơ.
• Khu vực vệ sinh thiết bị.
• Không gian cho dụng cụ sửa chữa.

Việc dự phòng ngay từ đầu sẽ giúp giảm đáng kể thời gian bảo trì sau này.

5. Tính đến hệ thống phụ trợ

Ngoài các cụm cơ khí chính, nhiều hệ thống còn tích hợp:

• Tủ điện.
• Bộ điều khiển.
• Cáp tín hiệu.
• Ống khí nén.
• Đường nước làm mát.
• Máng cáp.

Nếu không bố trí hợp lý, các hệ thống này có thể gây cản trở khi lắp ráp hoặc vận hành.

6. Đừng quên khả năng mở rộng

Nhiều dây chuyền sản xuất sau một thời gian sẽ cần bổ sung:

• Camera kiểm tra.
• Cảm biến mới.
• Robot gắp sản phẩm.
• Bàn gá chuyên dụng.
• Module tự động hóa.

Nếu Granite Machine Base được thiết kế quá sát nhu cầu hiện tại, việc mở rộng sau này sẽ rất khó khăn.

Một giải pháp là dự phòng các vị trí lắp đặt hoặc chừa thêm không gian ở những khu vực có khả năng nâng cấp.

7. Kiểm tra khả năng vận chuyển

Đây là yếu tố thường bị bỏ qua trong giai đoạn thiết kế.

Trước khi chốt kích thước Granite Machine Base, cần kiểm tra:

• Kích thước cửa nhà xưởng.
• Tải trọng của xe nâng.
• Khả năng sử dụng cầu trục.
• Điều kiện vận chuyển đường bộ.
• Phương án đưa thiết bị vào vị trí lắp đặt.

Một Granite Machine Base quá lớn có thể gây khó khăn trong quá trình logistics dù hoàn toàn phù hợp về mặt kỹ thuật.

8. Phối hợp giữa bộ phận cơ khí và điện

Việc xác định kích thước Granite Machine Base không nên chỉ do kỹ sư cơ khí thực hiện.

Trong các dự án lớn, cần có sự phối hợp với:

• Kỹ sư điện.
• Kỹ sư tự động hóa.
• Kỹ sư điều khiển.
• Bộ phận sản xuất.
• Đơn vị gia công Granite Machine Base.

Sự phối hợp này giúp hạn chế thay đổi thiết kế ở giai đoạn cuối.

9. Checklist trước khi chốt kích thước

Trước khi phát hành bản vẽ sản xuất, nên kiểm tra lại các nội dung sau:

• Vùng làm việc đã đủ chưa?
• Hành trình các trục có bị giới hạn không?
• Có đủ không gian bảo trì?
• Đã tính vị trí đi dây và ống khí chưa?
• Có dự phòng cho nâng cấp sau này?
• Kích thước có phù hợp với phương án vận chuyển không?
• Đã thống nhất với đơn vị gia công Granite Machine Base chưa?

Checklist này giúp giảm đáng kể nguy cơ phải sửa đổi sau khi đã đặt hàng.

10. Sai lầm thường gặp khi xác định kích thước Granite Machine Base

Trong thực tế, nhiều dự án gặp phải các lỗi như:

• Chỉ tính theo vùng làm việc mà bỏ qua cụm truyền động.
• Không dự phòng không gian cho cáp.
• Thiếu diện tích để bảo trì.
• Không tính khả năng mở rộng.
• Không kiểm tra điều kiện vận chuyển.
• Thiết kế quá sát với nhu cầu hiện tại.

Những sai sót này thường dẫn đến việc phải chỉnh sửa bản vẽ hoặc gia công lại, làm tăng chi phí và kéo dài tiến độ.

11. Kết luận

Xác định kích thước Granite Machine Base không chỉ là bài toán về chiều dài, chiều rộng và chiều cao. Đây là bước thiết kế có ảnh hưởng trực tiếp đến khả năng lắp ráp, vận hành, bảo trì và mở rộng của toàn bộ hệ thống máy. Khi được tính toán ngay từ giai đoạn thiết kế, Granite Machine Base sẽ giúp tối ưu kết cấu, giảm phát sinh trong sản xuất và nâng cao hiệu quả đầu tư cho doanh nghiệp.
