1. Granite Machine Base cho máy SPI có vai trò gì trong dây chuyền SMT?

Trong ngành điện tử, chất lượng của lớp kem hàn (Solder Paste) quyết định trực tiếp đến chất lượng mối hàn sau khi linh kiện được gắn lên bo mạch PCB. Chỉ một lượng kem hàn quá nhiều, quá ít hoặc sai vị trí cũng có thể gây ra lỗi hàn, chập mạch hoặc giảm độ tin cậy của sản phẩm.

Để kiểm soát chất lượng ngay sau công đoạn in kem hàn, các nhà máy sử dụng máy SPI (Solder Paste Inspection). Thiết bị này sử dụng camera độ phân giải cao kết hợp công nghệ đo 3D để kiểm tra chiều cao, thể tích, diện tích và vị trí của lớp kem hàn trước khi PCB đi vào lò hàn.

Độ chính xác của máy SPI không chỉ phụ thuộc vào camera hay phần mềm xử lý ảnh mà còn phụ thuộc vào độ ổn định của toàn bộ kết cấu cơ khí. Đây là lý do Granite Machine Base được nhiều nhà chế tạo máy lựa chọn làm nền tảng cho hệ thống.

2. Vì sao máy SPI cần Granite Machine Base?

Máy SPI phải thực hiện hàng nghìn phép đo mỗi ngày với sai số rất nhỏ. Trong quá trình này, khoảng cách giữa camera, nguồn sáng và bề mặt PCB phải luôn được duy trì ổn định.

Nếu kết cấu máy bị rung hoặc biến dạng, hệ thống có thể gặp các vấn đề như:

Sai lệch kết quả đo chiều cao kem hàn.

Giảm độ chính xác khi tính toán thể tích.

Tăng tỷ lệ cảnh báo sai.

Khó duy trì độ lặp lại giữa các ca sản xuất.

Mất nhiều thời gian hiệu chuẩn.

Granite Machine Base giúp giảm các ảnh hưởng trên nhờ khả năng chống rung tốt, độ ổn định hình học cao và ít chịu tác động của nhiệt độ môi trường.

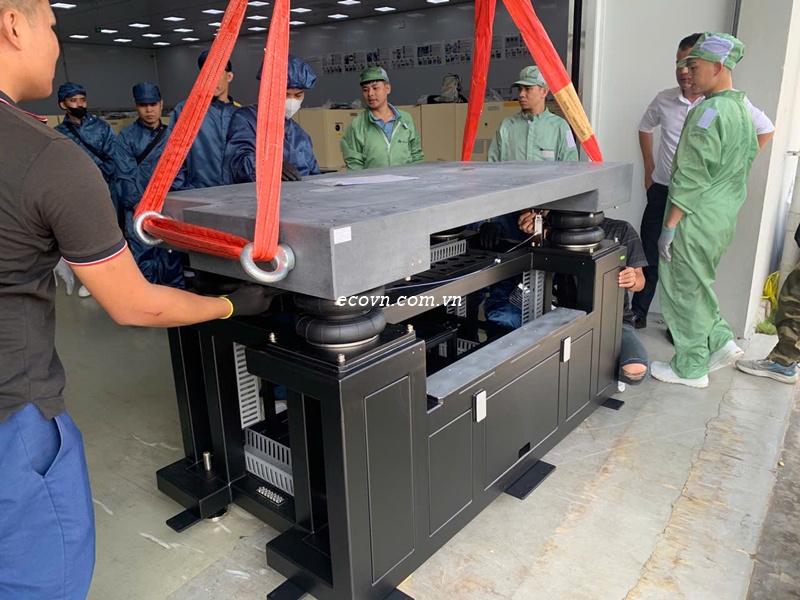

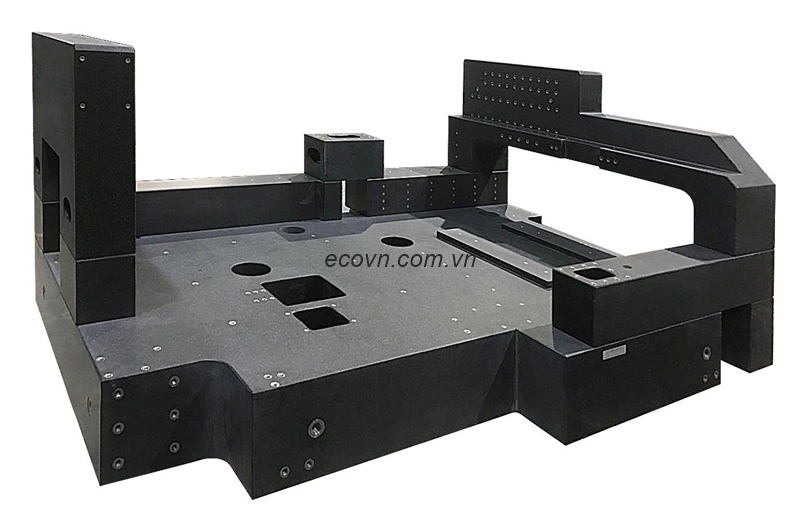

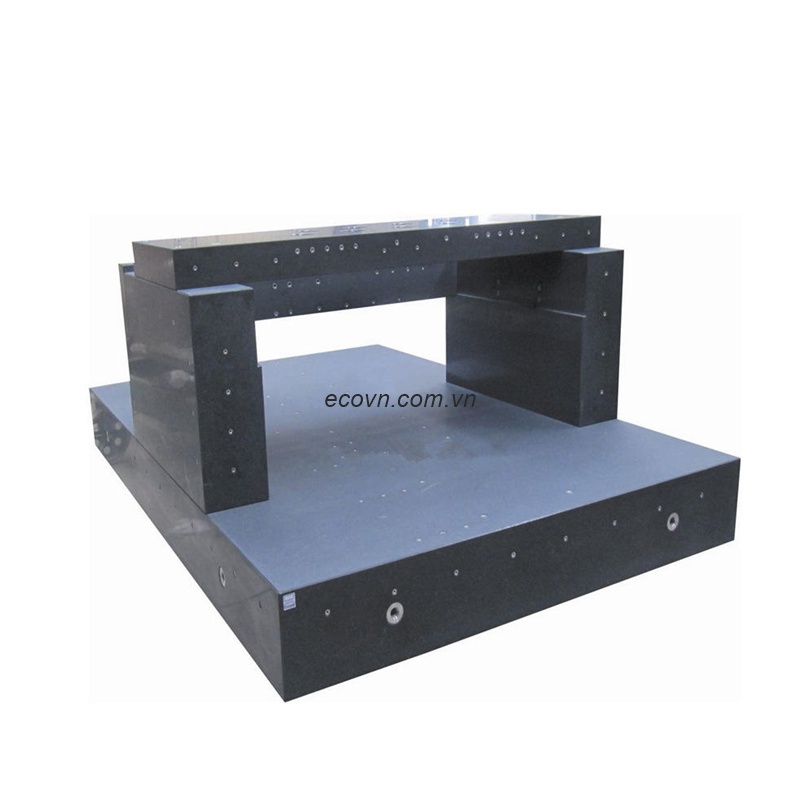

3. Granite Machine Base được sử dụng ở những vị trí nào?

Trong một máy SPI hiện đại, Granite Machine Base thường là nền tảng để lắp đặt:

Camera đo 3D.

Nguồn sáng LED.

Bàn dịch chuyển XY.

Ray dẫn hướng.

Linear Motor.

Encoder.

Đồ gá PCB.

Các cụm cảm biến.

Khi tất cả các cụm được lắp trên cùng một hệ chuẩn, khoảng cách giữa camera và PCB luôn được giữ ổn định, giúp nâng cao độ chính xác của quá trình kiểm tra.

4. Những yêu cầu kỹ thuật khi thiết kế Granite Machine Base cho máy SPI

Để đáp ứng yêu cầu của máy SPI, Granite Machine Base cần được thiết kế theo đúng bản vẽ kỹ thuật.

Các yêu cầu quan trọng bao gồm:

Độ phẳng cao trên toàn bộ mặt lắp đặt.

Các mặt chuẩn được gia công trên cùng hệ tọa độ.

Insert inox bố trí chính xác theo bản vẽ.

Độ cứng đủ để chịu tải của hệ thống chuyển động.

Thiết kế thuận tiện cho bảo trì và thay thế linh kiện.

Việc đảm bảo các yêu cầu này giúp giảm thời gian lắp ráp và hạn chế sai số phát sinh trong quá trình vận hành.

5. Granite Machine Base và khung thép hàn có gì khác nhau?



Đối với máy SPI có yêu cầu kiểm tra chính xác và hoạt động liên tục, Granite Machine Base thường mang lại hiệu quả ổn định lâu dài hơn.

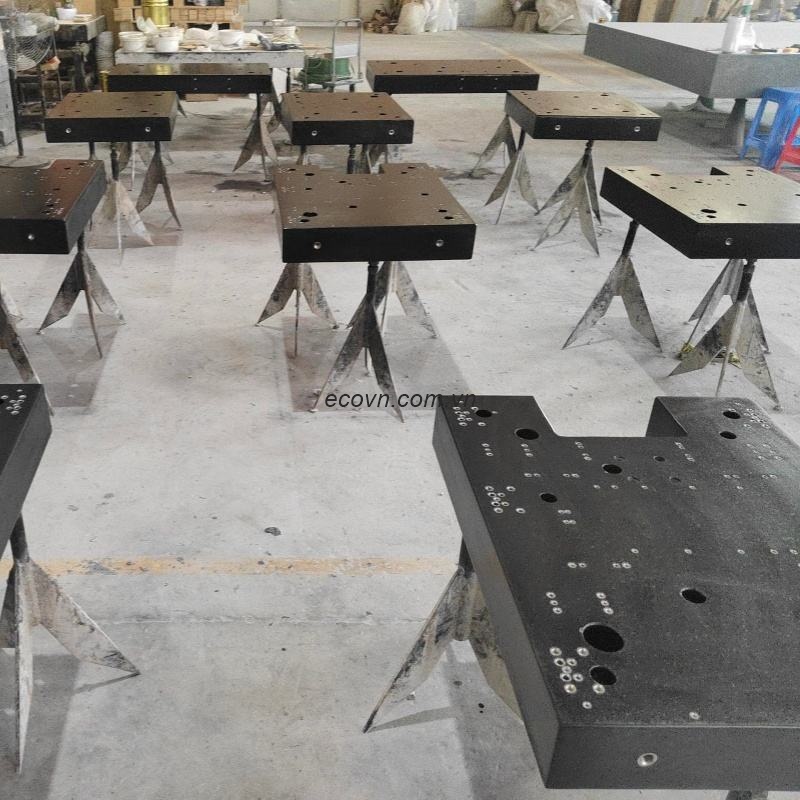

Bàn map đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

6. Những sai lầm thường gặp khi thiết kế máy SPI

Trong quá trình chế tạo máy SPI, nhiều doanh nghiệp gặp phải các lỗi như:

Không gia công các mặt chuẩn trên cùng hệ tọa độ.

Bố trí camera và nguồn sáng trên các kết cấu khác nhau.

Không tính tải trọng động của bàn dịch chuyển.

Thiếu vị trí lắp đặt cho cảm biến hoặc thiết bị mở rộng.

Không dự phòng đường đi dây tín hiệu và cáp nguồn.

Những sai sót này làm tăng thời gian lắp ráp, khó hiệu chỉnh và ảnh hưởng đến chất lượng kiểm tra.

7. Góc nhìn của kỹ sư thiết kế máy

Trong thực tế, nhiều kỹ sư tập trung đầu tư vào camera có độ phân giải cao nhưng chưa chú trọng đúng mức đến kết cấu nền máy.

Một Granite Machine Base được thiết kế tốt sẽ giúp duy trì mối quan hệ hình học giữa camera, bàn dịch chuyển và PCB. Điều này giúp hệ thống SPI duy trì độ chính xác trong thời gian dài, giảm số lần hiệu chuẩn và nâng cao hiệu quả sản xuất.

8. Case Study thực tế

Một doanh nghiệp chế tạo máy SMT phát triển hệ thống SPI để kiểm tra kem hàn cho dây chuyền sản xuất PCB. Phiên bản đầu tiên sử dụng khung thép hàn và phát sinh hiện tượng rung nhẹ khi bàn dịch chuyển tăng tốc, làm giảm tính ổn định của kết quả đo.

Sau khi chuyển sang Granite Machine Base và gia công đồng bộ các mặt chuẩn lắp ray dẫn hướng, Linear Motor và camera trên cùng hệ tọa độ, hệ thống đạt độ ổn định cao hơn. Thời gian căn chỉnh giảm đáng kể và kết quả kiểm tra giữa các ca sản xuất có tính lặp lại tốt hơn.

9. Checklist trước khi đặt gia công Granite Machine Base

✔ Xác định kích thước PCB lớn nhất.

✔ Xác định độ chính xác yêu cầu của máy SPI.

✔ Thiết kế mặt chuẩn theo cùng hệ tọa độ.

✔ Tính toán tải trọng của bàn dịch chuyển.

✔ Kiểm tra vị trí camera và nguồn sáng.

✔ Thiết kế đầy đủ insert và lỗ ren.

✔ Kiểm tra độ phẳng trước khi nghiệm thu.

✔ Dự phòng vị trí cho việc nâng cấp thiết bị.

10. Câu hỏi thường gặp

Granite Machine Base có bắt buộc cho mọi máy SPI không?

Không. Tuy nhiên, đối với các máy SPI yêu cầu độ chính xác cao và làm việc liên tục, Granite Machine Base giúp duy trì sự ổn định và giảm ảnh hưởng của rung động.

Có thể gia công Granite Machine Base theo bản vẽ không?

Có. Granite Machine Base được gia công theo bản vẽ thiết kế của từng dự án, bao gồm mặt chuẩn, insert inox, lỗ ren và các yêu cầu kỹ thuật khác.

Granite Machine Base có giúp tăng độ chính xác đo kem hàn không?

Granite Machine Base không thay đổi khả năng đo của camera nhưng giúp giữ ổn định vị trí giữa camera, bàn dịch chuyển và PCB, từ đó nâng cao độ tin cậy và tính lặp lại của kết quả đo.

Bao lâu nên kiểm tra Granite Machine Base?

Tùy theo tần suất sử dụng và yêu cầu chất lượng của doanh nghiệp. Với các dây chuyền sản xuất liên tục, nên kiểm tra định kỳ độ phẳng và các mặt chuẩn để đảm bảo hệ thống luôn đáp ứng yêu cầu kỹ thuật.

11. Kết luận

Máy SPI là một trong những thiết bị quan trọng nhất trong dây chuyền SMT vì giúp phát hiện lỗi ngay sau công đoạn in kem hàn. Để hệ thống hoạt động ổn định và duy trì độ chính xác lâu dài, Granite Machine Base đóng vai trò là nền tảng cơ khí không thể thiếu. Việc đầu tư vào một Granite Machine Base được thiết kế và gia công đúng tiêu chuẩn sẽ giúp rút ngắn thời gian lắp ráp, giảm chi phí bảo trì và nâng cao hiệu quả kiểm tra trong suốt vòng đời của thiết bị.
