1. Granite Machine Base cho máy SPI có vai trò gì trong dây chuyền SMT?

Trong dây chuyền SMT, chất lượng lớp kem hàn quyết định trực tiếp đến độ tin cậy của mối hàn sau khi linh kiện được gắn lên PCB. Chỉ cần lượng kem hàn không đồng đều hoặc sai lệch vị trí, sản phẩm có thể gặp lỗi hàn thiếu, hàn cầu hoặc lệch linh kiện.

Để kiểm soát chất lượng ngay sau công đoạn in kem hàn, các nhà máy sử dụng máy SPI (Solder Paste Inspection). Thiết bị này đo chiều cao, diện tích, thể tích và vị trí của kem hàn bằng hệ thống camera 3D có độ chính xác rất cao.

Tuy nhiên, độ chính xác của máy SPI không chỉ phụ thuộc vào camera hay thuật toán xử lý ảnh. Nền tảng cơ khí của máy cũng đóng vai trò quan trọng trong việc duy trì sự ổn định của toàn bộ hệ thống. Vì vậy, nhiều nhà chế tạo lựa chọn Granite Machine Base làm kết cấu chính cho các máy SPI hiện đại.

2. Vì sao máy SPI cần Granite Machine Base?

Máy SPI phải thực hiện hàng nghìn phép đo với sai số rất nhỏ trên mỗi bo mạch PCB. Trong quá trình hoạt động, camera, bàn dịch chuyển và hệ thống chiếu sáng phải luôn giữ đúng vị trí tương quan với sản phẩm.

Nếu kết cấu máy bị rung hoặc biến dạng, kết quả đo có thể bị ảnh hưởng bởi:

Sai lệch vị trí đo.

Biến đổi chiều cao kem hàn.

Giảm độ lặp lại của kết quả kiểm tra.

Tăng tỷ lệ cảnh báo sai.

Khó hiệu chuẩn sau thời gian vận hành.

Granite Machine Base giúp hạn chế các yếu tố này bằng cách tạo ra một nền tảng cơ khí ổn định và chính xác.

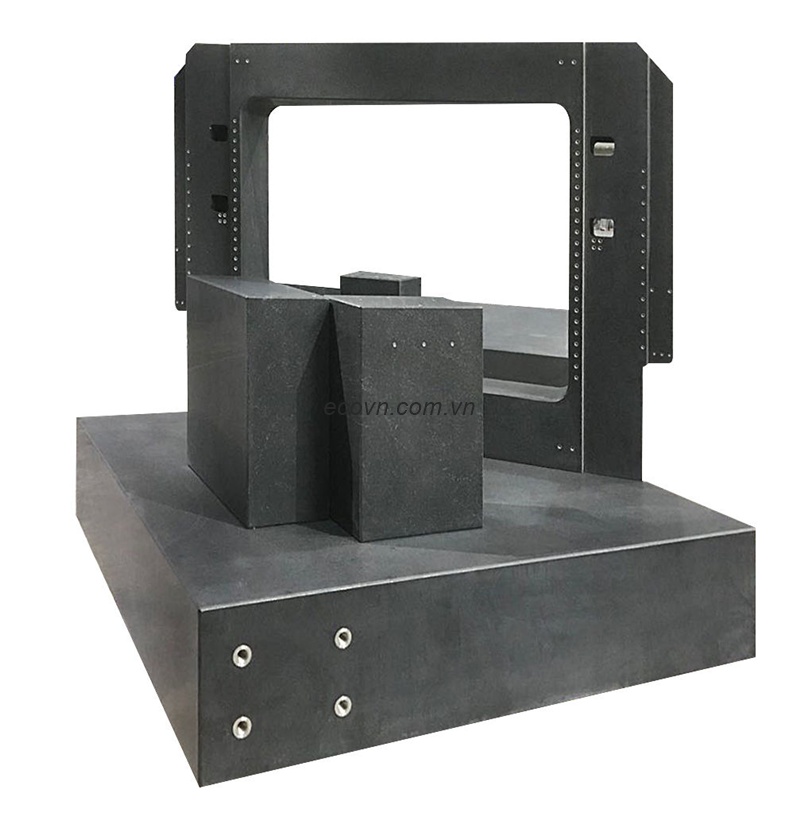

3. Granite Machine Base hoạt động như thế nào trong máy SPI?

Trong máy SPI, Granite Machine Base thường được sử dụng để lắp đặt:

Camera 3D.

Cụm chiếu sáng.

Ray dẫn hướng.

Bàn dịch chuyển XY.

Linear Motor.

Encoder.

Đồ gá PCB.

Nhờ tất cả các cụm thiết bị được lắp trên cùng một hệ chuẩn, khoảng cách giữa camera và bề mặt PCB luôn được duy trì ổn định. Điều này giúp tăng độ tin cậy của phép đo và giảm nhu cầu hiệu chỉnh trong quá trình sử dụng.



4. Những yêu cầu kỹ thuật đối với Granite Machine Base của máy SPI

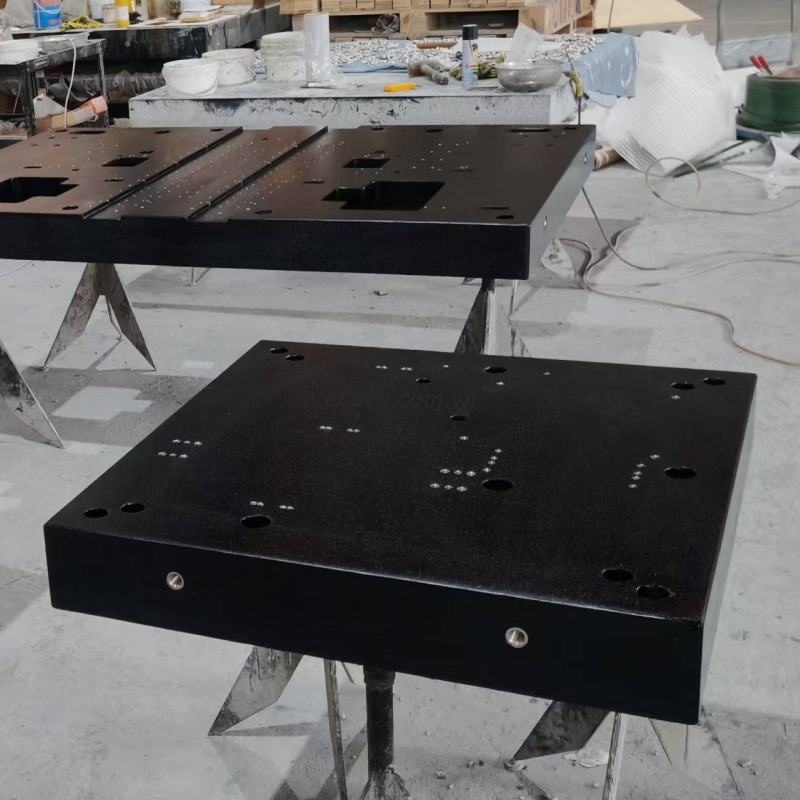

Để đáp ứng yêu cầu của hệ thống SPI, Granite Machine Base cần được thiết kế theo đúng bản vẽ kỹ thuật.

Các yếu tố quan trọng bao gồm:

Độ phẳng cao trên toàn bộ bề mặt lắp đặt.

Các mặt chuẩn được gia công trên cùng hệ tọa độ.

Insert inox bố trí đúng vị trí để lắp camera, ray và động cơ.

Khả năng chịu tải của toàn bộ cụm chuyển động.

Thiết kế thuận tiện cho bảo trì và thay thế thiết bị.

Nếu bỏ qua các yêu cầu này, thời gian lắp ráp và căn chỉnh máy sẽ tăng đáng kể.

Bàn map đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

5. Granite Machine Base và kết cấu thép khác nhau như thế nào?



Đối với các hệ thống SPI có yêu cầu đo chính xác và vận hành liên tục, Granite Machine Base thường là lựa chọn tối ưu hơn.

6. Những lỗi thường gặp khi thiết kế máy SPI

Trong thực tế, một số sai lầm phổ biến gồm:

Thiết kế mặt chuẩn không đồng nhất.

Bố trí camera và nguồn sáng trên hai kết cấu khác nhau.

Không tính đến tải trọng động của bàn dịch chuyển.

Thiếu vị trí insert cho việc nâng cấp thiết bị.

Không dự phòng không gian đi dây và bảo trì.

Những lỗi này có thể làm tăng thời gian lắp ráp, giảm độ chính xác và phát sinh chi phí sửa đổi.

7. Góc nhìn của kỹ sư thiết kế máy

Một hệ thống SPI ổn định không chỉ đến từ camera có độ phân giải cao mà còn phụ thuộc vào nền tảng cơ khí. Trong các dự án chế tạo máy, Granite Machine Base thường giúp rút ngắn thời gian căn chỉnh vì các mặt chuẩn đã được gia công chính xác ngay từ đầu.

Đây cũng là lý do nhiều nhà chế tạo thiết bị SMT ưu tiên Granite Machine Base cho các dòng máy kiểm tra có yêu cầu cao về độ lặp lại.

8. Case Study thực tế

Một doanh nghiệp chế tạo thiết bị SMT phát triển máy SPI để kiểm tra kem hàn cho bo mạch điện tử. Ban đầu, hệ thống sử dụng kết cấu thép hàn và phát sinh hiện tượng sai lệch kết quả khi bàn dịch chuyển hoạt động ở tốc độ cao.

Sau khi chuyển sang Granite Machine Base, đồng thời gia công đồng bộ các mặt chuẩn lắp ray dẫn hướng, camera và Linear Motor, quá trình căn chỉnh trở nên đơn giản hơn. Hệ thống vận hành ổn định, kết quả đo giữa các ca sản xuất có tính nhất quán cao hơn và giảm nhu cầu hiệu chuẩn định kỳ.

9. Checklist trước khi đặt gia công Granite Machine Base

✔ Xác định kích thước PCB lớn nhất.

✔ Xác định yêu cầu độ chính xác của máy SPI.

✔ Thiết kế mặt chuẩn theo cùng hệ tọa độ.

✔ Tính toán tải trọng của bàn dịch chuyển.

✔ Kiểm tra vị trí camera và nguồn sáng.

✔ Thiết kế đầy đủ insert, lỗ ren và mặt lắp đặt.

✔ Kiểm tra độ phẳng trước khi nghiệm thu.



10. Câu hỏi thường gặp

Granite Machine Base có bắt buộc cho mọi máy SPI không?

Không. Tuy nhiên, với các máy SPI yêu cầu độ chính xác cao và làm việc liên tục, Granite Machine Base giúp duy trì sự ổn định của hệ thống và giảm ảnh hưởng của rung động.

Có thể gia công Granite Machine Base theo bản vẽ riêng không?

Có. Granite Machine Base thường được chế tạo theo bản vẽ của từng nhà sản xuất máy, bao gồm các mặt chuẩn, insert inox, lỗ ren và các yêu cầu kỹ thuật khác.

Granite Machine Base có giúp tăng độ chính xác đo kem hàn không?

Granite Machine Base không thay đổi khả năng đo của camera, nhưng giúp giữ ổn định vị trí giữa camera, bàn dịch chuyển và PCB, từ đó nâng cao tính lặp lại của kết quả kiểm tra.

Bao lâu nên kiểm tra độ chính xác của Granite Machine Base?

Tùy theo cường độ sử dụng và yêu cầu chất lượng, doanh nghiệp nên kiểm tra định kỳ các mặt chuẩn để đảm bảo hệ thống luôn hoạt động trong giới hạn kỹ thuật.

11. Kết luận

Granite Machine Base là nền tảng quan trọng đối với các máy SPI hiện đại. Nhờ khả năng duy trì độ ổn định hình học, giảm rung động và hỗ trợ lắp ráp chính xác, bệ máy đá granite giúp nâng cao độ tin cậy của hệ thống kiểm tra kem hàn và tối ưu hiệu quả vận hành trong các dây chuyền SMT.
