1. Granite Machine Base cho máy CMM có vai trò như thế nào?

Máy đo tọa độ CMM (Coordinate Measuring Machine) là thiết bị không thể thiếu trong ngành cơ khí chính xác, sản xuất khuôn mẫu, ô tô, hàng không, điện tử và chế tạo máy. CMM được sử dụng để đo kích thước, vị trí, độ song song, độ vuông góc, độ tròn và nhiều đặc tính hình học khác với độ chính xác rất cao.

Để đạt được kết quả đo ổn định, máy CMM không chỉ phụ thuộc vào đầu dò, hệ thống điều khiển hay phần mềm đo mà còn phụ thuộc vào nền tảng cơ khí. Nếu kết cấu máy bị rung, biến dạng hoặc thay đổi theo nhiệt độ, kết quả đo sẽ bị ảnh hưởng.

Đó là lý do Granite Machine Base được sử dụng rộng rãi trong hầu hết các dòng máy CMM hiện đại. Đá granite có khả năng duy trì độ ổn định hình học trong thời gian dài, giúp hệ thống đo hoạt động chính xác và đáng tin cậy.

2. Vì sao máy CMM sử dụng Granite Machine Base?

Máy CMM thường thực hiện các phép đo với sai số chỉ vài micron. Trong điều kiện này, bất kỳ sự dịch chuyển nhỏ nào của nền máy cũng có thể làm thay đổi kết quả.

Granite Machine Base mang lại nhiều lợi ích như:

Duy trì độ ổn định hình học của toàn bộ máy.

Giảm rung động từ môi trường và các cơ cấu chuyển động.

Hạn chế ảnh hưởng của giãn nở nhiệt.

Tăng độ lặp lại của phép đo.

Giảm thời gian hiệu chuẩn và căn chỉnh.

Nhờ những ưu điểm này, granite trở thành vật liệu tiêu chuẩn cho nhiều dòng máy đo tọa độ trên thế giới.

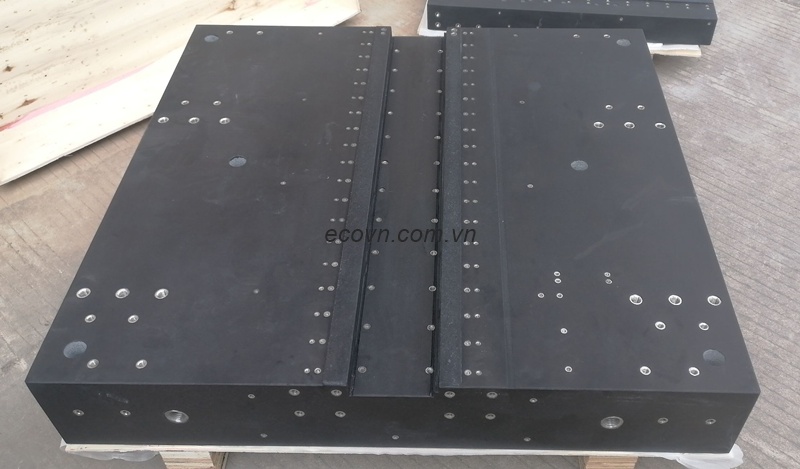

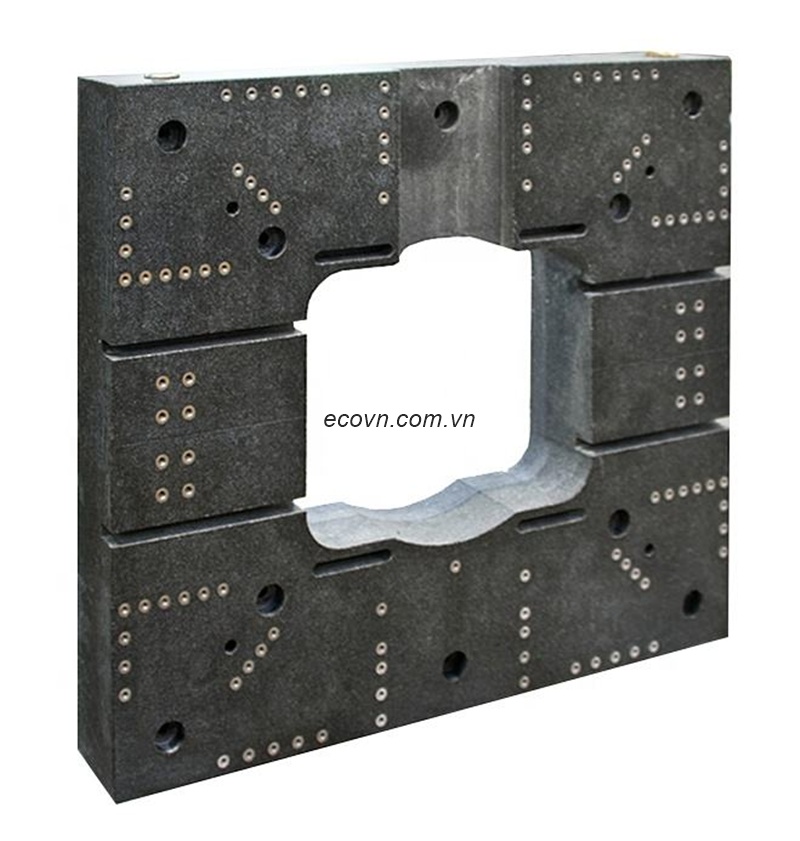

3. Cấu tạo Granite Machine Base trong máy CMM

Granite Machine Base không chỉ là một khối đá phẳng mà được gia công theo bản vẽ kỹ thuật để đáp ứng yêu cầu lắp ráp.

Một Granite Machine Base cho máy CMM thường bao gồm:

Mặt chuẩn có độ phẳng cao.

Lỗ ren hoặc insert inox để lắp cụm cơ khí.

Mặt lắp ray dẫn hướng.

Mặt lắp hệ thống truyền động.

Các vị trí gá cảm biến và thiết bị phụ trợ.

Tất cả các bề mặt đều phải được gia công chính xác theo cùng hệ tọa độ để đảm bảo độ chính xác khi lắp ráp.

4. Những yêu cầu kỹ thuật đối với Granite Machine Base

Để đáp ứng yêu cầu của máy CMM, Granite Machine Base cần đảm bảo:

Độ phẳng phù hợp với cấp chính xác của máy.

Độ cứng đủ để chịu tải trọng của toàn bộ hệ thống.

Độ ổn định theo thời gian.

Khả năng chống rung tốt.

Các mặt chuẩn được gia công đồng nhất.

Vị trí insert chính xác theo bản vẽ.

Sai số nhỏ ở các bề mặt chuẩn sẽ ảnh hưởng trực tiếp đến kết quả đo của máy.

Bàn map đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

5. Granite Machine Base và kết cấu thép có gì khác nhau?



Đối với các thiết bị đo kiểm yêu cầu độ chính xác cao, Granite Machine Base thường là lựa chọn ưu tiên vì khả năng duy trì độ chính xác trong thời gian dài.

6. Những lỗi thường gặp khi thiết kế Granite Machine Base

Trong quá trình chế tạo máy CMM, một số lỗi phổ biến gồm:

Thiết kế mặt chuẩn không cùng hệ tọa độ.

Bố trí insert không phù hợp.

Không tính toán tải trọng của cầu đo.

Khoảng cách giữa các ray dẫn hướng chưa hợp lý.

Không dự phòng vị trí cho thiết bị phụ trợ.

Thiếu không gian bảo trì.

Việc xử lý các vấn đề này ngay từ giai đoạn thiết kế sẽ giúp giảm đáng kể thời gian lắp ráp và hiệu chỉnh.

7. Góc nhìn của kỹ sư thiết kế máy

Nhiều người cho rằng chỉ cần sử dụng đầu dò chất lượng cao là máy CMM sẽ đạt độ chính xác mong muốn. Thực tế, đầu dò chỉ là một phần của hệ thống.

Nếu Granite Machine Base không đảm bảo độ ổn định hoặc các mặt chuẩn không được gia công chính xác, sai số sẽ xuất hiện ngay trong quá trình lắp ráp và rất khó khắc phục bằng phần mềm.

Do đó, đầu tư vào một Granite Machine Base chất lượng ngay từ đầu giúp giảm rủi ro kỹ thuật và tăng tuổi thọ của toàn bộ thiết bị.

8. Case Study thực tế

Một doanh nghiệp chế tạo thiết bị đo kiểm cần phát triển máy CMM phục vụ kiểm tra linh kiện cơ khí chính xác. Yêu cầu đặt ra là hệ thống phải duy trì độ ổn định trong quá trình đo liên tục và giảm tối đa thời gian hiệu chuẩn.

Giải pháp được lựa chọn là sử dụng Granite Machine Base gia công theo bản vẽ với các mặt chuẩn, vị trí ray dẫn hướng và insert inox được hoàn thiện trên cùng hệ chuẩn. Sau khi lắp ráp, quá trình căn chỉnh diễn ra thuận lợi hơn, độ ổn định của hệ thống được cải thiện và kết quả đo giữa các lần kiểm tra có tính lặp lại cao.

9. Checklist trước khi đặt gia công Granite Machine Base

✔ Xác định kích thước vùng đo của máy.

✔ Tính toán tải trọng của toàn bộ hệ thống.

✔ Thiết kế các mặt chuẩn theo cùng hệ tọa độ.

✔ Xác định vị trí ray dẫn hướng và đầu dò.

✔ Kiểm tra số lượng và vị trí insert.

✔ Kiểm tra yêu cầu về độ phẳng.

✔ Xem xét phương án vận chuyển và lắp đặt.

10. Câu hỏi thường gặp

Granite Machine Base có bắt buộc đối với máy CMM không?

Đối với các máy CMM yêu cầu độ chính xác cao, Granite Machine Base là lựa chọn phổ biến nhờ khả năng duy trì độ ổn định hình học và giảm rung động.

Có thể gia công Granite Machine Base theo bản vẽ riêng không?

Có. Granite Machine Base thường được chế tạo theo bản vẽ của từng dự án, bao gồm các mặt chuẩn, insert, lỗ ren và các yêu cầu kỹ thuật khác.

Granite Machine Base có cần hiệu chuẩn định kỳ không?

Có. Tùy theo tiêu chuẩn chất lượng và tần suất sử dụng, doanh nghiệp nên kiểm tra định kỳ độ phẳng và các mặt chuẩn để đảm bảo máy CMM luôn hoạt động trong giới hạn kỹ thuật.

Granite Machine Base có thể tích hợp ray dẫn hướng và Linear Motor không?

Hoàn toàn có thể. Nhiều hệ thống CMM hiện đại sử dụng Granite Machine Base làm nền tảng để lắp ray dẫn hướng, Linear Motor và các cụm truyền động nhằm nâng cao độ chính xác và độ ổn định.

11. Kết luận

Granite Machine Base là thành phần quan trọng quyết định chất lượng của máy CMM. Nhờ khả năng duy trì độ ổn định hình học, giảm rung động và hạn chế ảnh hưởng của nhiệt độ, bệ máy đá granite giúp hệ thống đo đạt độ chính xác cao và duy trì hiệu quả trong thời gian dài. Đối với các doanh nghiệp chế tạo máy đo kiểm theo yêu cầu, lựa chọn Granite Machine Base ngay từ giai đoạn thiết kế là giải pháp giúp tối ưu chất lượng sản phẩm và giảm chi phí vận hành lâu dài.
