Trong nhiều hệ thống hiện đại như:

• automation
• machine vision
• laser precision
• QC
• semiconductor
• jig precision

bàn máp granite không còn chỉ dùng để:

• đo kiểm
• đặt đồng hồ so

mà còn đóng vai trò:

nền tảng gá lắp chính xác cho toàn bộ hệ thống.

Do đó rất nhiều doanh nghiệp cần:

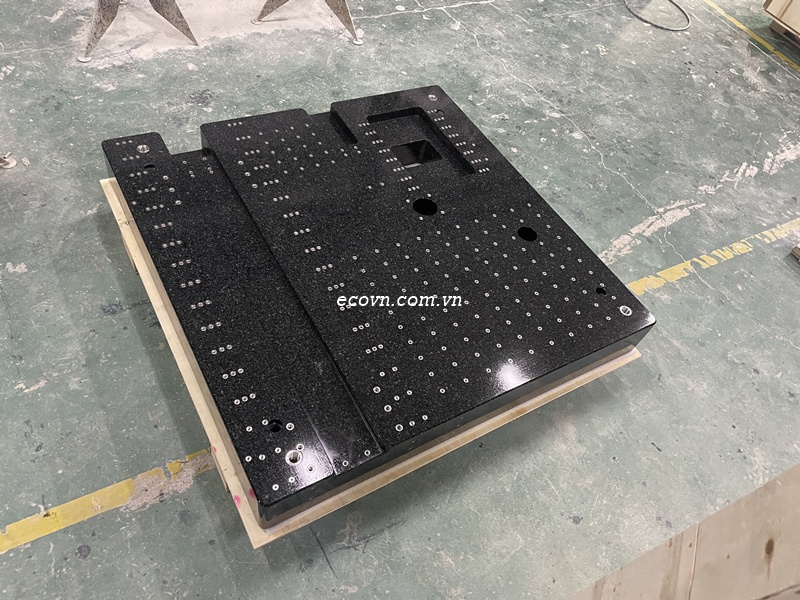

• khoan lỗ ren
• gắn insert inox
• gia công layout kỹ thuật
• lắp camera
• gá motor
• lắp ray trượt

Tuy nhiên nhiều người vẫn lo ngại:

“Khoan lỗ trên granite có làm giảm độ chính xác không?”

Câu trả lời là:

CÓ THỂ — nếu gia công sai kỹ thuật.

Ngược lại, nếu thiết kế đúng:

• granite vẫn đảm bảo precision rất cao
• đồng thời tăng khả năng ứng dụng thực tế cực lớn.

Vì sao cần khoan lỗ ren trên granite?

Trong automation hiện đại:

• thiết bị cần cố định chắc chắn
• alignment phải chính xác
• layout cần đồng bộ

Do đó granite thường được gia công:

• lỗ ren M6 / M8 / M10
• insert inox
• rãnh kỹ thuật
• lỗ định vị

👉 Đây là tiêu chuẩn phổ biến của:

• granite machine base
• granite Vision system
• granite automation structure

Granite có khoan ren trực tiếp được không?

Thông thường:

granite không taro ren trực tiếp như kim loại.

Lý do:

• granite là đá tự nhiên
• rất cứng nhưng giòn

Nếu taro trực tiếp:

• ren dễ hỏng
• lực siết không ổn định
• dễ nứt đá

👉 Vì vậy giải pháp phổ biến là:

dùng insert inox.

Insert inox là gì?

Insert inox là:

chi tiết ren kim loại được gắn vào granite.

Sau khi lắp insert:

• có thể bắt bu lông
• gá thiết bị
• cố định module precision

👉 Đây là giải pháp tiêu chuẩn trong precision engineering.

Vì sao insert inox được dùng phổ biến?

Insert inox có nhiều ưu điểm:

• ren bền hơn
• chịu lực tốt hơn
• chống gỉ
• thay thế dễ dàng

Đặc biệt:

• không làm hỏng granite khi tháo lắp nhiều lần.

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

Khoan granite khó hơn kim loại như thế nào?

Granite:

• rất cứng
• nhưng giòn

Do đó khi khoan cần:

• mũi khoan kim cương
• tốc độ phù hợp
• kiểm soát nhiệt
• chống rung

👉 Chỉ cần thao tác sai:

• granite có thể nứt
• mẻ cạnh
• sai vị trí ren

Những yếu tố quan trọng khi thiết kế lỗ ren granite

1. Khoảng cách tới mép granite

Nếu khoan quá sát mép:

• granite dễ mẻ
• giảm độ bền kết cấu

👉 Đây là lỗi rất phổ biến.

2. Độ dày granite

Granite quá mỏng:

• lực siết không ổn định
• dễ nứt quanh insert

👉 Cần tính đúng:

• tải trọng
• lực siết
• moment thiết bị

3. Phân bố tải trọng

Nếu toàn bộ tải:

• tập trung vào vài insert

👉 có thể gây:

• stress cục bộ
• võng granite
• mất precision

4. Layout kỹ thuật

Trong machine Vision hoặc laser precision:

• vị trí lỗ ren phải cực kỳ chính xác

👉 Sai lệch nhỏ cũng có thể:

• lệch camera
• sai alignment
• giảm repeatability

Granite khoan ren dùng cho những ứng dụng nào?

1. Machine Vision

Granite dùng để:

• gá camera
• gá sensor
• cố định lighting

2. Automation

Dùng để:

• gá robot
• cố định module
• lắp ray trượt

3. Laser Precision

Yêu cầu:

• alignment cực chuẩn
• chống rung tốt

4. Semiconductor

Granite precision dùng để:

• gá optical system
• positioning precision
• anti-vibration base

Có ảnh hưởng đến độ chính xác granite không?

Nếu thiết kế đúng:

gần như KHÔNG ảnh hưởng đáng kể.

Điều quan trọng là:

• support engineering
• khoảng cách lỗ
• tải trọng
• độ dày granite

👉 Đây là lý do granite precision cần thiết kế theo CAD kỹ thuật.

Sai lầm phổ biến khi khoan granite

❌ Khoan quá sát mép
❌ Granite quá mỏng
❌ Không tính lực siết bu lông
❌ Dùng insert chất lượng thấp
❌ Không kiểm soát vibration khi khoan
❌ Layout không theo CAD chuẩn

👉 Đây là nguyên nhân làm:

• granite nứt
• sai alignment
• giảm precision

Vì sao doanh nghiệp FDI yêu cầu thiết kế rất kỹ?

Doanh nghiệp FDI thường yêu cầu:

• micron precision
• repeatability cao
• vận hành 24/7
• khả năng mở rộng automation

Do đó họ luôn:

• thiết kế CAD trước
• tính support engineering
• tối ưu layout insert
• kiểm tra vibration

👉 Đây là tiêu chuẩn của precision engineering hiện đại.

Xu hướng mới của granite machine base

Hiện nay nhiều hệ thống đang dùng:

• granite modular base
• granite integrated insert system
• granite anti-vibration structure

Lý do:

• dễ mở rộng
• precision cao
• chống rung tốt
• ổn định lâu dài

📞 Tư vấn khoan lỗ ren & gia công granite theo yêu cầu

Kết luận

Khoan lỗ ren trên bàn máp granite là giải pháp rất phổ biến trong:

• automation
• machine vision
• laser precision
• semiconductor

Tuy nhiên để đảm bảo:

• độ chính xác
• độ bền
• repeatability lâu dài

cần:

• thiết kế đúng kỹ thuật
• dùng insert inox phù hợp
• tính tải trọng & support engineering chính xác

👉 Đây là yếu tố cực kỳ quan trọng trong granite precision engineering hiện đại.
