1. Đế granite gá đồng hồ so gồm những bộ phận nào?

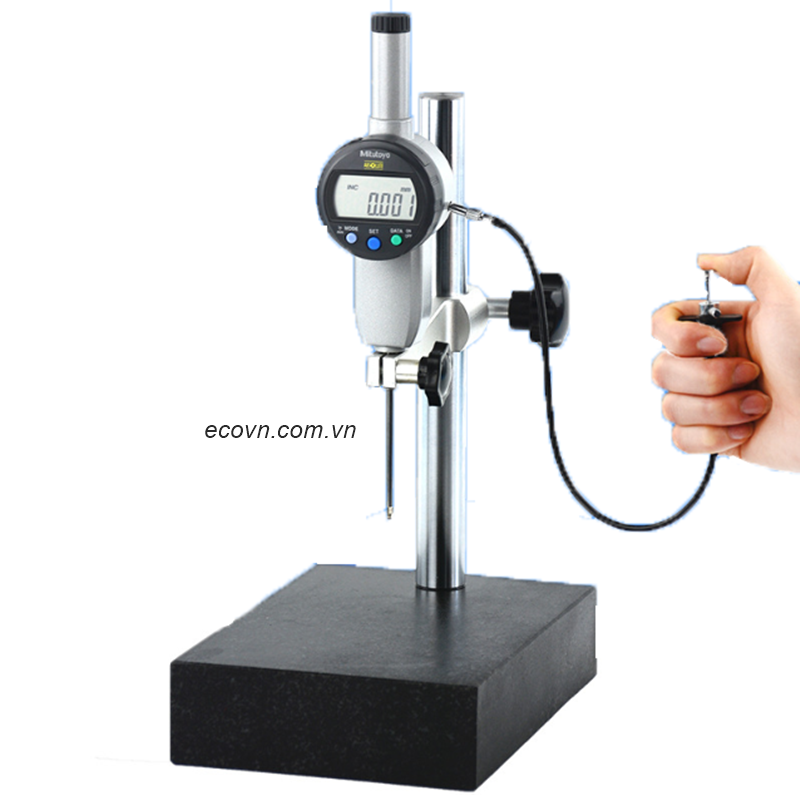

Một đế granite gá đồng hồ so là một hệ thống cơ khí dùng để cố định và định vị đồng hồ so trong quá trình đo kiểm.

Nhìn bên ngoài, sản phẩm có thể khá đơn giản nhưng mỗi bộ phận đảm nhiệm một chức năng riêng. Phần granite tạo nền, trụ tạo chiều cao, cơ cấu gá giữ đồng hồ và các chi tiết điều chỉnh giúp đưa đầu đo đến vị trí cần kiểm tra.

Cấu hình cụ thể có thể khác nhau tùy nhà sản xuất và mục đích sử dụng. Vì vậy, không nên mặc định mọi sản phẩm đều có cùng số lượng hoặc kiểu bộ phận.

Về cơ bản, có thể chia thành các nhóm chính:

• Đế granite.
• Trụ gá.
• Cơ cấu giữ đồng hồ so.
• Cơ cấu điều chỉnh.
• Bộ phận khóa.
• Các phụ kiện định vị hoặc gá bổ sung nếu cấu hình có trang bị.

2. Đế granite là bộ phận nền của hệ thống

Đây là phần có diện tích lớn nhất và tạo nền cho toàn bộ cụm gá.

Granite được sử dụng trong nhiều thiết bị đo kiểm nhờ khả năng tạo bề mặt làm việc ổn định và không bị gỉ như vật liệu kim loại.

Đối với một sản phẩm dùng trong đo kiểm, thông số kỹ thuật của phần granite rất quan trọng.

Cần quan tâm đến:

• Kích thước.
• Độ phẳng.
• Độ dày.
• Khối lượng.
• Tình trạng bề mặt.
• Yêu cầu cấp chính xác nếu nhà sản xuất công bố.

Không nên chỉ nhìn vào kích thước mà bỏ qua thông số kỹ thuật của bề mặt.

Một đế lớn nhưng không phù hợp với yêu cầu đo vẫn không phải lựa chọn tối ưu.

3. Trụ gá đồng hồ so có nhiệm vụ gì?

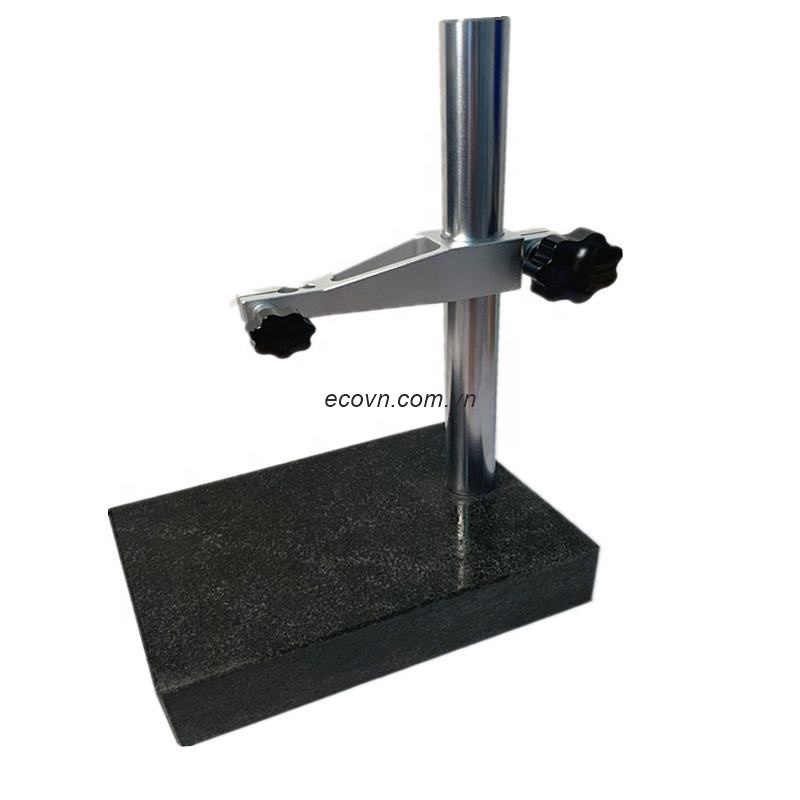

Trụ là bộ phận tạo vị trí gá theo chiều cao.

Đồng hồ so thường không được đặt trực tiếp trên mặt granite mà được giữ thông qua trụ và cơ cấu gá.

Chiều cao trụ quyết định một phần phạm vi mà đầu đo có thể tiếp cận.

Khi lựa chọn, cần xem xét:

• Chiều cao trụ.
• Khả năng điều chỉnh.
• Độ cứng vững.
• Kiểu kết nối với cơ cấu gá.
• Khả năng khóa tại vị trí làm việc.

Nếu trụ quá thấp, đầu đo có thể không tiếp cận được khu vực cần kiểm tra.

Nếu cấu hình quá cao so với nhu cầu, chưa chắc đã mang lại lợi ích tương ứng.

4. Cơ cấu giữ đồng hồ so

Đây là bộ phận kết nối giữa trụ và đồng hồ.

Nó có nhiệm vụ giữ đồng hồ ở vị trí đã thiết lập trong quá trình kiểm tra.

Tùy thiết kế, cơ cấu này có thể cho phép điều chỉnh theo nhiều hướng.

Một cơ cấu gá tốt cần đáp ứng hai yêu cầu tưởng như trái ngược:

Dễ điều chỉnh khi thiết lập phép đo.

Ổn định sau khi đã khóa vị trí.

Nếu chỉ dễ điều chỉnh nhưng khó cố định, việc đo lặp lại sẽ gặp khó khăn.

Ngược lại, nếu quá khó điều chỉnh, thời gian chuẩn bị phép đo sẽ tăng.

5. Cơ cấu điều chỉnh giúp thay đổi vị trí đo

Không phải mọi điểm đo đều nằm ở cùng một vị trí.

Vì vậy, bộ gá thường cần khả năng điều chỉnh để đưa đồng hồ đến vùng cần kiểm tra.

Tùy cấu hình, người sử dụng có thể điều chỉnh:

• Chiều cao.
• Khoảng cách ngang.
• Góc tiếp xúc.
• Vị trí tương đối giữa đồng hồ và chi tiết.

Phạm vi điều chỉnh càng phù hợp với công việc thì hệ thống càng linh hoạt.

Tuy nhiên, không nên chỉ nhìn vào số lượng khớp điều chỉnh. Điều quan trọng là các chuyển động đó có thực sự đáp ứng vị trí đo của sản phẩm hay không.

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

6. Bộ phận khóa có vai trò gì?

Sau khi thiết lập vị trí, cơ cấu gá cần được cố định.

Bộ phận khóa giúp hạn chế sự dịch chuyển không mong muốn trong quá trình đo.

Một số thiết kế sử dụng núm khóa hoặc cơ cấu kẹp tại các vị trí điều chỉnh.

Khi đánh giá sản phẩm, nên chú ý khả năng thao tác của cơ cấu khóa.

Một bộ gá phù hợp cần cho phép kỹ thuật viên:

Điều chỉnh → xác định vị trí → khóa → đo.

Quy trình này đặc biệt quan trọng khi cùng một cấu hình được sử dụng để kiểm tra nhiều sản phẩm.

7. Bộ phận gá đồng hồ cần tương thích với dụng cụ

Không phải mọi đồng hồ so đều có cùng kích thước hoặc kiểu lắp đặt.

Do đó, trước khi mua cần xác định loại đồng hồ đang sử dụng.

Một số thông tin cần kiểm tra:

• Kích thước thân đồng hồ.
• Kiểu gá.
• Vị trí lắp.
• Phạm vi điều chỉnh.
• Loại đầu đo.

Nếu cơ cấu gá không tương thích, doanh nghiệp có thể phải sử dụng thêm phụ kiện hoặc thay đổi cấu hình.

Đây là lý do nên cung cấp thông tin về đồng hồ hiện có khi yêu cầu tư vấn đế granite.

8. Có cần bộ phận định vị chi tiết không?

Không phải mọi đế granite đều tích hợp sẵn cơ cấu định vị sản phẩm.

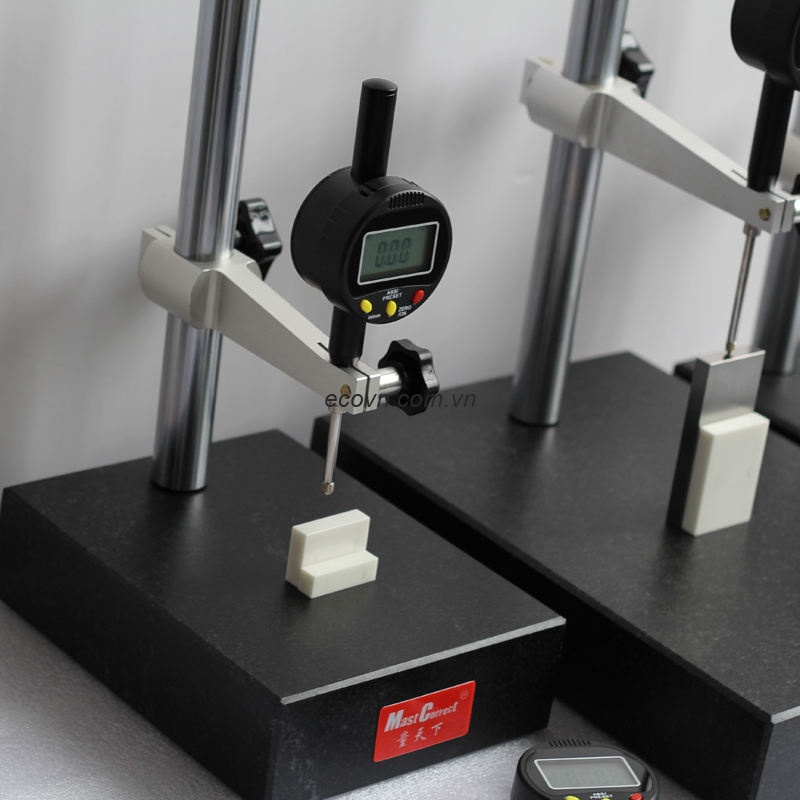

Trong một số ứng dụng, chi tiết có thể được đặt trực tiếp trên nền granite.

Trong các ứng dụng khác, doanh nghiệp có thể cần thêm:

• Chốt định vị.
• Cữ chặn.
• Đồ gá phụ.
• Khối chuẩn.
• Cơ cấu giữ sản phẩm.

Việc có sử dụng hay không phụ thuộc vào hình dạng chi tiết và phương pháp kiểm tra.

Đây cũng là lý do không nên đánh giá một bộ đế chỉ dựa vào phần granite.

9. Mối liên hệ giữa các bộ phận trong hệ thống

Các thành phần không hoạt động độc lập.

Có thể hình dung hệ thống theo chuỗi:

Đế granite → trụ gá → cơ cấu điều chỉnh → cơ cấu giữ → đồng hồ so → đầu đo → chi tiết.

Mỗi thành phần ảnh hưởng đến một phần của quá trình thiết lập phép đo.

Nếu đế phù hợp nhưng trụ không đủ phạm vi, hệ thống vẫn không đáp ứng.

Nếu trụ tốt nhưng cơ cấu giữ không tương thích với đồng hồ, việc lắp đặt cũng gặp vấn đề.

Nếu toàn bộ cơ cấu tốt nhưng chi tiết không có phương pháp định vị phù hợp, phép đo vẫn có thể không đạt mục tiêu.

Vì vậy, cần đánh giá toàn bộ cấu hình thay vì chỉ xem xét một bộ phận riêng lẻ.

10. Cấu tạo có thể thay đổi theo từng nhu cầu

Không có một cấu hình duy nhất cho tất cả ứng dụng.

Một trạm kiểm tra chi tiết nhỏ có thể cần cấu hình gọn.

Trong khi đó, hệ thống dùng cho chi tiết lớn hoặc có nhiều vị trí đo có thể cần trụ cao hơn và phạm vi điều chỉnh rộng hơn.

Tương tự, một phòng QC kiểm tra hàng loạt có thể ưu tiên cơ cấu khóa nhanh và khả năng thiết lập lặp lại.

Do đó, khi lựa chọn nên bắt đầu từ nhu cầu đo, sau đó mới xác định cấu hình từng bộ phận.

11. Khi lựa chọn cần hỏi nhà cung cấp những gì?

Để tránh mua sai cấu hình, khách hàng nên yêu cầu thông tin cụ thể về:

• Kích thước đế granite.
• Độ dày và khối lượng.
• Độ phẳng hoặc cấp chính xác theo công bố.
• Chiều cao trụ.
• Phạm vi điều chỉnh.
• Kiểu gá đồng hồ.
• Loại đồng hồ tương thích.
• Phụ kiện đi kèm.
• Khả năng thiết kế theo yêu cầu nếu cần.

Nếu sản phẩm được sử dụng trong phòng QC, nên cung cấp thêm thông tin về phép đo và kích thước chi tiết.

Nhà cung cấp có đủ thông tin sẽ dễ tư vấn cấu hình phù hợp hơn.

12. Cấu tạo quyết định giá sản phẩm như thế nào?

Giá của một bộ đế không chỉ phụ thuộc vào lượng granite sử dụng.

Các yếu tố như:

• Kích thước và độ chính xác của đế.
• Chất lượng granite.
• Trụ gá.
• Cơ cấu giữ.
• Phạm vi điều chỉnh.
• Phụ kiện.
• Mức độ hoàn thiện.

đều có thể ảnh hưởng đến cấu hình và chi phí.

Đây là lý do hai sản phẩm có hình thức tương tự nhưng thông số kỹ thuật và giá thành có thể khác nhau đáng kể.

13. Kết luận

Đế granite gá đồng hồ so là một hệ thống gồm nhiều bộ phận phối hợp với nhau, trong đó đế granite tạo nền, trụ tạo vị trí gá, cơ cấu giữ cố định đồng hồ và các cơ cấu điều chỉnh giúp đầu đo tiếp cận khu vực cần kiểm tra.

Khi lựa chọn, không nên chỉ hỏi “đế granite kích thước bao nhiêu” mà cần xác định cả loại đồng hồ, chiều cao cần đo, vị trí điểm đo, phạm vi điều chỉnh và cách định vị chi tiết.

Đối với phòng QC và xưởng cơ khí, hiểu rõ cấu tạo giúp doanh nghiệp dễ dàng đánh giá sản phẩm, lựa chọn đúng cấu hình và tránh mua một bộ gá không đáp ứng được công việc thực tế.

14. Câu hỏi thường gặp

Đế granite gá đồng hồ so gồm những bộ phận chính nào?

Thông thường gồm đế granite, trụ gá, cơ cấu giữ đồng hồ, các bộ phận điều chỉnh và khóa. Cấu hình cụ thể tùy từng sản phẩm.

Trụ gá có quan trọng không?

Có. Trụ quyết định một phần chiều cao và phạm vi tiếp cận của đồng hồ so đối với chi tiết.

Có thể thay đổi cơ cấu gá theo loại đồng hồ không?

Có thể tùy thiết kế. Cần kiểm tra khả năng tương thích giữa cơ cấu gá và loại đồng hồ đang sử dụng.

Có cần thêm đồ gá định vị chi tiết không?

Tùy phương pháp đo. Một số ứng dụng có thể đặt trực tiếp trên granite, trong khi ứng dụng khác cần cữ hoặc đồ gá phụ.

Có thể đặt đế granite theo cấu hình riêng không?

Có thể đối với những nhà cung cấp có khả năng gia công và thiết kế theo yêu cầu. Khi đặt hàng nên cung cấp kích thước chi tiết, vị trí đo và loại đồng hồ để xác định cấu hình phù hợp.
