Sai số lắp ráp do Granite Machine Base gây ra và cách phòng tránh

Trong chế tạo máy chính xác, nhiều kỹ sư cho rằng sai số lắp ráp chủ yếu đến từ ray dẫn hướng, động cơ servo hoặc độ chính xác của các chi tiết cơ khí. Tuy nhiên, thực tế cho thấy Granite Machine Base cũng là một nguồn gây sai số nếu không được thiết kế, gia công và kiểm tra đúng quy trình.

Sai số của Granite Machine Base thường không dễ nhận biết ở giai đoạn gia công. Chúng chỉ bộc lộ khi lắp ráp hoàn chỉnh, chạy thử hoặc đo kiểm độ chính xác của máy. Lúc này, việc sửa chữa sẽ mất nhiều thời gian và chi phí hơn rất nhiều so với việc kiểm soát ngay từ đầu.

Đối với các hệ thống Vision, AOI, SPI, CMM, robot công nghiệp hay máy bán dẫn, việc hạn chế sai số từ Granite Machine Base là điều kiện quan trọng để đảm bảo hiệu suất và độ ổn định lâu dài.

1. Sai số lắp ráp là gì?

Sai số lắp ráp là sự sai lệch giữa vị trí thiết kế và vị trí thực tế của các cụm chi tiết sau khi hoàn thành lắp đặt.

Sai số có thể xuất hiện ở:

Vị trí ray dẫn hướng.

Động cơ servo.

Camera Vision.

Robot công nghiệp.

Đầu đo CMM.

Bàn trượt tuyến tính.

Nếu cộng dồn nhiều sai số nhỏ, toàn bộ hệ thống có thể mất độ chính xác hoặc giảm khả năng lặp lại khi vận hành.

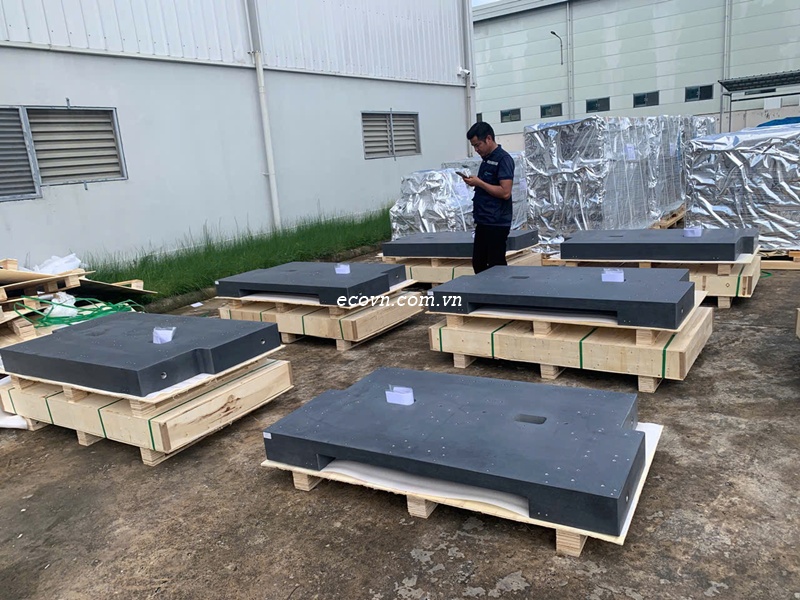

2. Nguyên nhân sai số từ Granite Machine Base

Độ phẳng mặt chuẩn không đạt

Mặt chuẩn là cơ sở để lắp các cụm chuyển động. Nếu mặt chuẩn không đạt yêu cầu, ray dẫn hướng hoặc bàn trượt sẽ bị lệch ngay từ đầu.

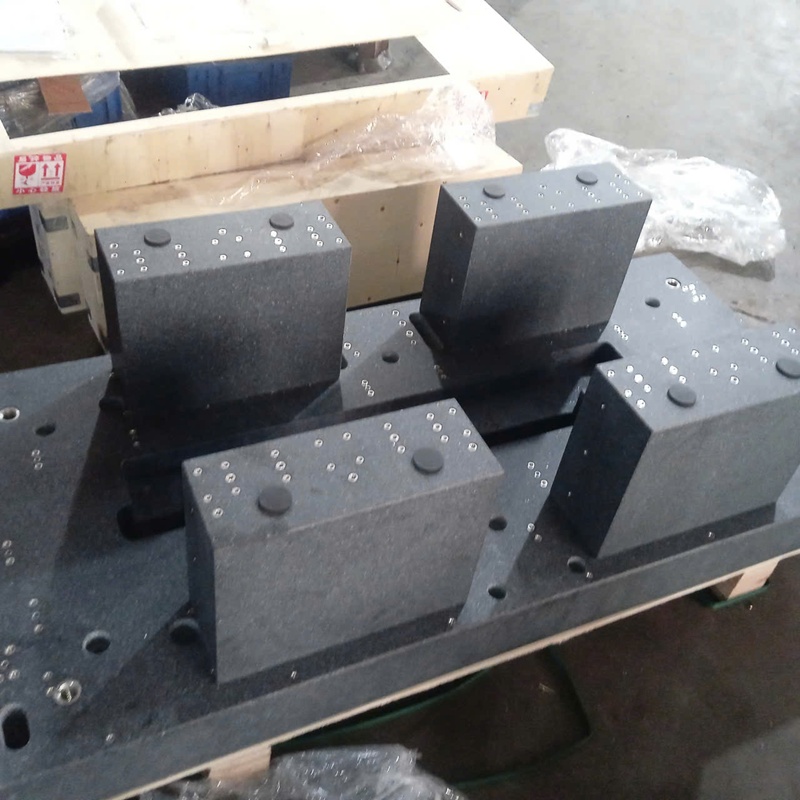

Sai vị trí insert ren

Insert ren đặt sai vị trí làm cụm thiết bị không thể lắp đúng theo bản vẽ hoặc phải ép buộc khi siết bu lông, tạo ra ứng suất không mong muốn.

Sai lệch chốt định vị

Chốt định vị không đúng vị trí khiến các cụm thiết bị không lặp lại chính xác sau mỗi lần tháo lắp.

Độ song song giữa các mặt không đảm bảo

Các mặt lắp ghép không song song làm ray dẫn hướng hoặc cơ cấu truyền động hoạt động không đồng đều, ảnh hưởng đến độ chính xác của toàn bộ máy.

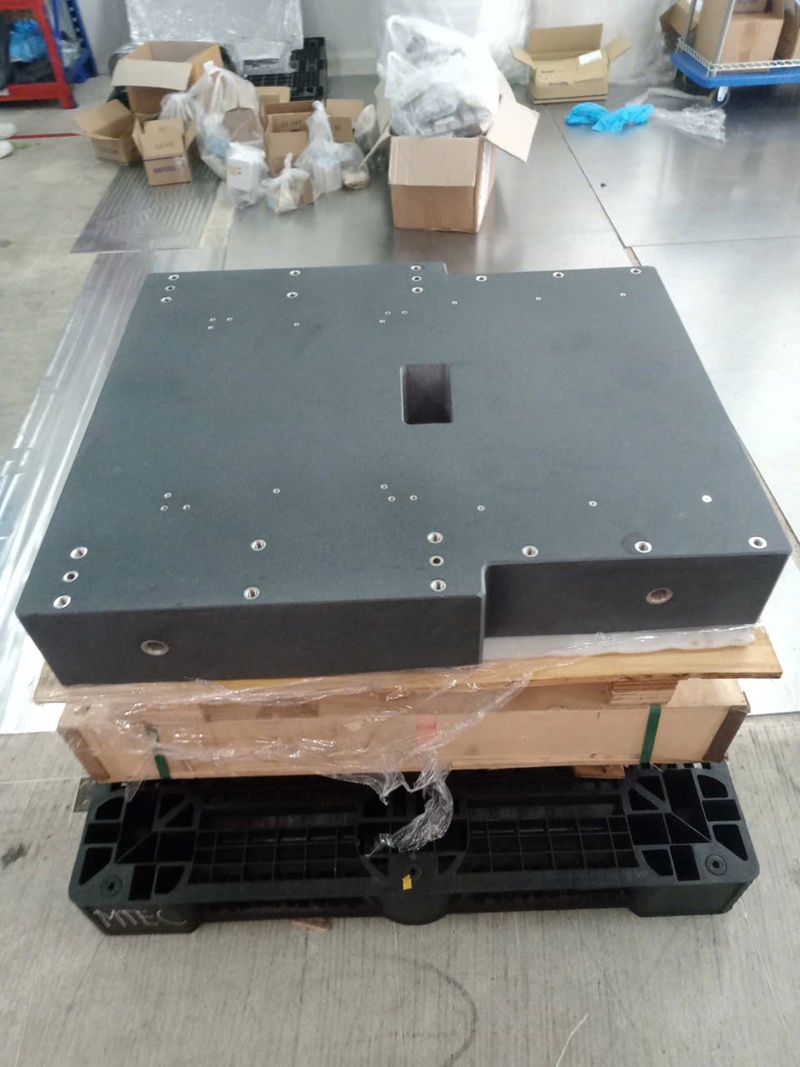

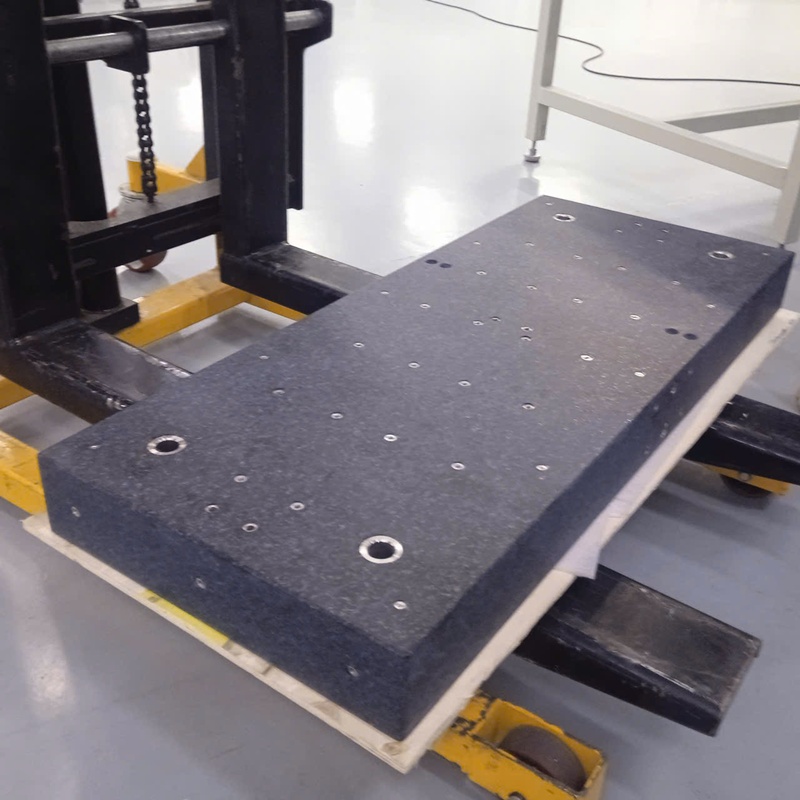

Bàn map đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

3. Ảnh hưởng đến hiệu suất máy

Sai số của Granite Machine Base có thể dẫn đến:

Khó căn chỉnh ray dẫn hướng.

Động cơ hoạt động không ổn định.

Tăng tải cho bạc đạn và con trượt.

Giảm tuổi thọ cơ cấu truyền động.

Sai số đo của hệ thống Vision hoặc CMM.

Tăng thời gian lắp ráp và chạy thử.

Đối với dây chuyền sản xuất tự động, những sai số này có thể làm giảm năng suất và tăng chi phí bảo trì.

4. Những lỗi thường gặp trong thực tế

Qua các dự án chế tạo máy, một số lỗi phổ biến gồm:

Mặt chuẩn chưa được kiểm tra sau gia công.

Khoảng cách giữa các insert sai so với bản vẽ.

Chốt định vị không đồng tâm.

Bề mặt lắp ray có ba via hoặc sứt mẻ.

Không kiểm tra độ song song giữa các mặt chuẩn.

Thiếu quy trình kiểm tra trước khi lắp ráp.

Những lỗi này thường chỉ được phát hiện khi máy đã lắp gần hoàn chỉnh.

5. Giải pháp hạn chế sai số

Để giảm sai số từ Granite Machine Base, nên thực hiện đồng bộ các giải pháp sau:

Thiết kế rõ hệ thống mặt chuẩn.

Quy định dung sai hình học trên bản vẽ.

Gia công theo quy trình kiểm soát chất lượng.

Kiểm tra độ phẳng và độ song song trước khi lắp ráp.

Đo lại vị trí insert ren và chốt định vị.

Sử dụng thiết bị đo phù hợp để nghiệm thu.

Việc kiểm soát ngay từ đầu luôn hiệu quả và tiết kiệm hơn so với sửa chữa sau khi máy hoàn thiện.

6. Vai trò của QA và QC

Đội ngũ QA và QC không chỉ kiểm tra sản phẩm cuối cùng mà còn cần tham gia từ giai đoạn đầu của dự án.

Các nhiệm vụ quan trọng gồm:

Xác nhận bản vẽ.

Theo dõi quá trình gia công.

Kiểm tra từng công đoạn.

Lập biên bản kiểm tra.

Đối chiếu với tiêu chuẩn nghiệm thu.

Phối hợp với bộ phận lắp ráp khi cần điều chỉnh.

Điều này giúp giảm nguy cơ phát sinh sai số tích lũy.

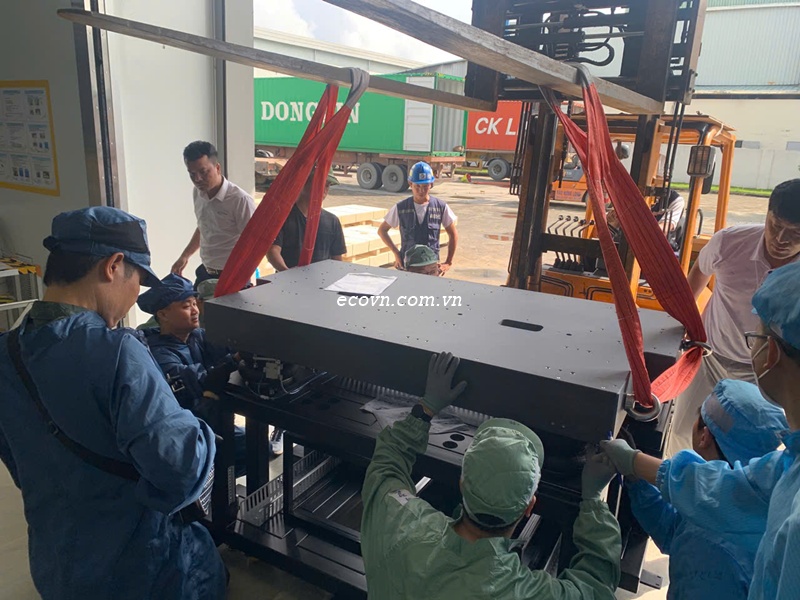

7. Kinh nghiệm từ kỹ sư ECO KINH BẮC

Trong các dự án chế tạo máy theo yêu cầu, chúng tôi nhận thấy phần lớn sai số lắp ráp không xuất phát từ vật liệu granite mà từ việc thiếu sự thống nhất giữa bản vẽ, quy trình gia công và quy trình kiểm tra.

Một Granite Machine Base đạt yêu cầu cần được kiểm soát xuyên suốt từ thiết kế, gia công, lắp insert, kiểm tra mặt chuẩn đến nghiệm thu cuối cùng. Khi tất cả các bước này được thực hiện đồng bộ, thời gian lắp ráp giảm đáng kể và khả năng vận hành ổn định của máy được nâng cao.

8. Checklist giảm sai số lắp ráp

☑ Xác định rõ mặt chuẩn trên bản vẽ.

☑ Kiểm tra độ phẳng trước khi lắp ray.

☑ Kiểm tra vị trí insert ren.

☑ Kiểm tra chốt định vị.

☑ Đo độ song song của các mặt lắp ghép.

☑ Đối chiếu toàn bộ kích thước với bản vẽ.

☑ Lập biên bản nghiệm thu trước khi lắp máy.

9. Câu hỏi thường gặp

Granite Machine Base có phải là nguyên nhân chính gây sai số lắp ráp không?

Không phải lúc nào cũng là nguyên nhân chính, nhưng đây là nền tảng của toàn bộ hệ thống. Nếu Granite Machine Base không đạt yêu cầu, các cụm lắp phía trên rất khó đạt độ chính xác như thiết kế.

Có thể khắc phục sai số sau khi máy đã lắp hoàn chỉnh không?

Có thể, nhưng thường mất nhiều thời gian và chi phí hơn. Do đó, nên kiểm tra và xử lý ngay từ giai đoạn gia công và nghiệm thu Granite Machine Base.

Làm thế nào để giảm sai số tích lũy?

Cần kiểm soát đồng thời bản vẽ, dung sai hình học, quy trình gia công, kiểm tra kích thước, mặt chuẩn và quy trình lắp ráp. Sai số nhỏ ở từng công đoạn nếu không được kiểm soát sẽ cộng dồn thành sai số lớn của toàn hệ thống.
