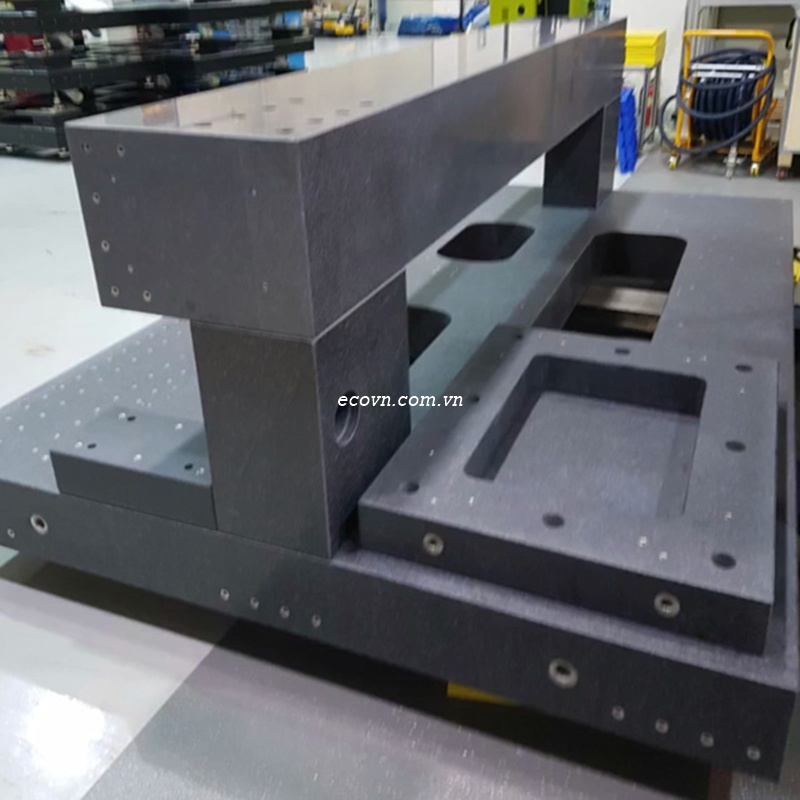

Độ phẳng của Granite Machine Base ảnh hưởng như thế nào đến độ chính xác của máy?

Trong chế tạo máy chính xác, nhiều kỹ sư thường quan tâm đến vật liệu, ray dẫn hướng hay động cơ, nhưng lại chưa đánh giá đúng vai trò của độ phẳng Granite Machine Base. Thực tế, một bệ máy có độ phẳng không đạt yêu cầu có thể làm sai lệch toàn bộ hệ thống lắp ráp, ảnh hưởng đến độ chính xác của camera, ray dẫn hướng và các cụm truyền động.

Đối với các thiết bị như máy Vision, AOI, SPI, máy laser hoặc máy đo tự động, độ phẳng của Granite Machine Base không chỉ là thông số kỹ thuật mà còn là yếu tố quyết định chất lượng hoạt động lâu dài của thiết bị.

1. Độ phẳng Granite Machine Base là gì?

Độ phẳng là mức độ sai lệch của bề mặt so với một mặt phẳng chuẩn. Trong chế tạo máy, các bề mặt dùng để lắp ray dẫn hướng, camera hoặc các cụm cơ khí cần được gia công đạt độ phẳng theo yêu cầu của bản vẽ.

Nếu bề mặt không đủ phẳng, các chi tiết lắp trên đó sẽ không nằm trên cùng một mặt chuẩn, dẫn đến sai số trong quá trình vận hành.

2. Vì sao độ phẳng ảnh hưởng đến độ chính xác của máy?

Granite Machine Base là nền tảng của toàn bộ kết cấu máy. Khi độ phẳng không đảm bảo, sai số sẽ được truyền lên các cụm lắp ghép phía trên.

2.1 Ray dẫn hướng bị lệch

Ray dẫn hướng cần được lắp trên bề mặt có độ phẳng cao. Nếu bề mặt bị cong hoặc vênh, ray sẽ chịu ứng suất khi siết bu lông, làm tăng ma sát và giảm tuổi thọ.

2.2 Camera mất độ chính xác

Trong các hệ thống Machine Vision, camera được hiệu chuẩn dựa trên vị trí lắp đặt. Khi Granite Machine Base không đủ phẳng, vị trí tương đối giữa camera và sản phẩm có thể thay đổi, ảnh hưởng đến kết quả đo và kiểm tra.

2.3 Sai lệch giữa các cụm cơ khí

Các cụm như bàn trượt, robot hoặc đầu đo thường được lắp trên cùng một bệ máy. Nếu mặt lắp ghép không đồng phẳng, việc căn chỉnh sẽ mất nhiều thời gian và khó đạt độ chính xác mong muốn.

3. Những ứng dụng yêu cầu độ phẳng cao

Không phải mọi loại máy đều yêu cầu cùng một mức độ phẳng. Tuy nhiên, các hệ thống sau thường đặt ra yêu cầu rất nghiêm ngặt:

• Máy đo tọa độ (CMM).
• Máy Vision.
• Máy AOI và SPI.
• Thiết bị laser.
• Robot lắp ráp chính xác.
• Thiết bị bán dẫn.
• Máy kiểm tra kích thước tự động.

Ở những ứng dụng này, chỉ một sai số nhỏ trên bề mặt Granite Machine Base cũng có thể ảnh hưởng đến kết quả làm việc.

4. Kiểm tra độ phẳng Granite Machine Base như thế nào?

Sau khi gia công, Granite Machine Base cần được kiểm tra bằng các phương pháp phù hợp để đảm bảo đáp ứng yêu cầu kỹ thuật.

Một số phương pháp thường được sử dụng:

• Thước thẳng chuẩn kết hợp căn lá.
• Đồng hồ so.
• Thiết bị đo laser.
• Máy đo tọa độ (CMM) đối với các yêu cầu đặc biệt.

Việc lựa chọn phương pháp kiểm tra phụ thuộc vào kích thước sản phẩm và độ chính xác cần đạt.

5. Những sai lầm thường gặp khi thiết kế Granite Machine Base

Qua thực tế triển khai nhiều dự án, chúng tôi nhận thấy một số sai lầm phổ biến:

• Chỉ yêu cầu độ phẳng cho toàn bộ bề mặt nhưng không chỉ rõ khu vực lắp ghép quan trọng.
• Không xác định dung sai giữa các mặt lắp khác nhau.
• Thiết kế bề mặt lắp ghép quá nhỏ so với ray dẫn hướng.
• Không kiểm tra lại độ phẳng sau khi lắp insert hoặc gia công bổ sung.

Những sai sót này có thể làm tăng thời gian lắp ráp và ảnh hưởng đến độ ổn định của máy.

6. Bảng tổng hợp ảnh hưởng của độ phẳng đến từng hệ thống



Bảng trên cho thấy cùng một sai số về độ phẳng nhưng có thể tạo ra những ảnh hưởng khác nhau tùy theo từng loại máy.

7. Kinh nghiệm từ kỹ sư ECO KINH BẮC

Trong các dự án chế tạo máy, chúng tôi thường khuyến nghị khách hàng chỉ định rõ yêu cầu độ phẳng cho từng bề mặt chức năng, thay vì áp dụng một thông số chung cho toàn bộ Granite Machine Base.

Ví dụ, khu vực lắp ray dẫn hướng và camera thường cần yêu cầu cao hơn các bề mặt phụ. Cách thiết kế này giúp tối ưu chi phí gia công nhưng vẫn đảm bảo hiệu quả sử dụng.

Ngoài ra, kỹ sư nên thống nhất phương pháp đo và tiêu chuẩn nghiệm thu ngay từ giai đoạn thiết kế. Điều này giúp tránh tranh luận khi bàn giao sản phẩm và đảm bảo các bên cùng hiểu một tiêu chí kỹ thuật.

8. Câu hỏi thường gặp

8.1 Độ phẳng Granite Machine Base có cần giống bàn máp đo kiểm không?

Không nhất thiết. Độ phẳng được xác định theo yêu cầu của từng ứng dụng và bản vẽ thiết kế. Không phải mọi bệ máy đều cần đạt cấp chính xác như bàn máp đo kiểm.

8.2 Sau thời gian sử dụng, độ phẳng có thay đổi không?

Nếu sử dụng đá granite chất lượng và lắp đặt đúng kỹ thuật, độ phẳng của Granite Machine Base rất ổn định trong thời gian dài.

8.3 Có cần kiểm tra độ phẳng trước khi lắp máy không?

Có. Đây là bước quan trọng để xác nhận Granite Machine Base đáp ứng yêu cầu kỹ thuật trước khi tiến hành lắp ráp.

8.4 Có thể kiểm tra độ phẳng tại nhà máy của khách hàng không?

Tùy theo kích thước sản phẩm và điều kiện thực tế, việc kiểm tra có thể thực hiện tại xưởng gia công hoặc tại địa điểm lắp đặt.

Bàn map đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite
