Thiết kế mặt chuẩn (Datum) trên Granite Machine Base – Nền tảng quyết định độ chính xác của toàn bộ máy

Trong chế tạo máy chính xác, nhiều kỹ sư tập trung vào ray dẫn hướng, động cơ servo hoặc độ chính xác của các chi tiết chuyển động mà quên rằng mọi kích thước đều được đo và lắp ráp từ một hệ chuẩn ban đầu. Hệ chuẩn đó chính là Datum hay còn gọi là mặt chuẩn.

Đối với Granite Machine Base, mặt chuẩn không chỉ là một bề mặt phẳng để đặt thiết bị mà còn là cơ sở để xác định vị trí của tất cả các chi tiết khác như ray dẫn hướng, động cơ, camera Vision, robot, bàn trượt và cảm biến.

Nếu hệ Datum được thiết kế không hợp lý, sai số sẽ tích lũy qua từng công đoạn gia công và lắp ráp, khiến toàn bộ hệ thống khó đạt được độ chính xác theo yêu cầu.

1. Datum là gì?

Trong bản vẽ cơ khí, Datum là hệ chuẩn dùng để xác định vị trí và kiểm soát dung sai hình học của các chi tiết.

Thông thường, Datum được ký hiệu bằng các chữ cái như:

A

B

C

Mỗi Datum đại diện cho một mặt chuẩn hoặc một hệ chuẩn để tất cả các kích thước còn lại được đo và gia công theo cùng một gốc tham chiếu.

Đối với Granite Machine Base, việc xác định đúng Datum giúp các cụm thiết bị được lắp ráp thống nhất và giảm sai số giữa các công đoạn.

2. Vì sao Granite Machine Base cần hệ Datum rõ ràng?

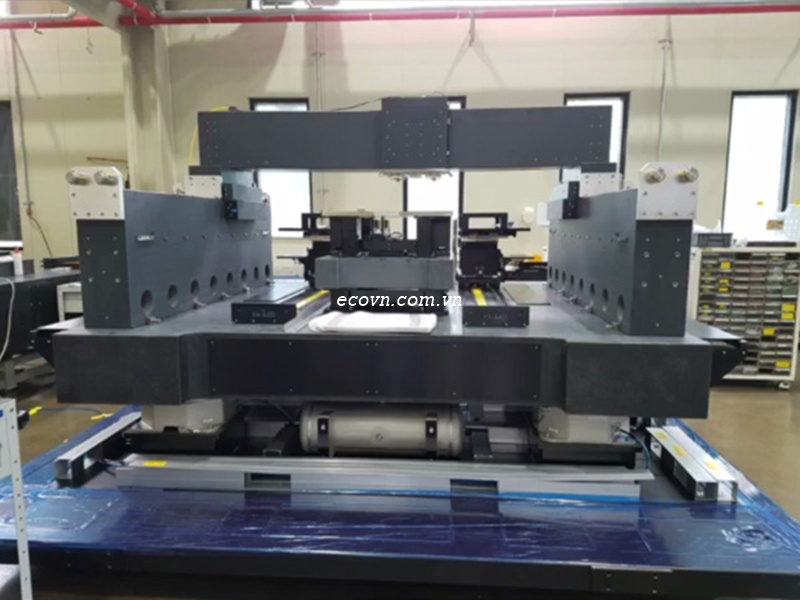

Granite Machine Base thường là nền tảng của toàn bộ máy.

Trên cùng một bệ máy có thể lắp:

Ray dẫn hướng.

Động cơ servo.

Robot công nghiệp.

Camera Vision.

Đầu đo CMM.

Bàn trượt.

Cảm biến.

Nếu mỗi cụm thiết bị sử dụng một mốc đo khác nhau, sai số sẽ cộng dồn và ảnh hưởng đến khả năng lắp ráp.

Việc thiết kế Datum thống nhất giúp tất cả các chi tiết được gia công và lắp đặt theo cùng một hệ tọa độ.

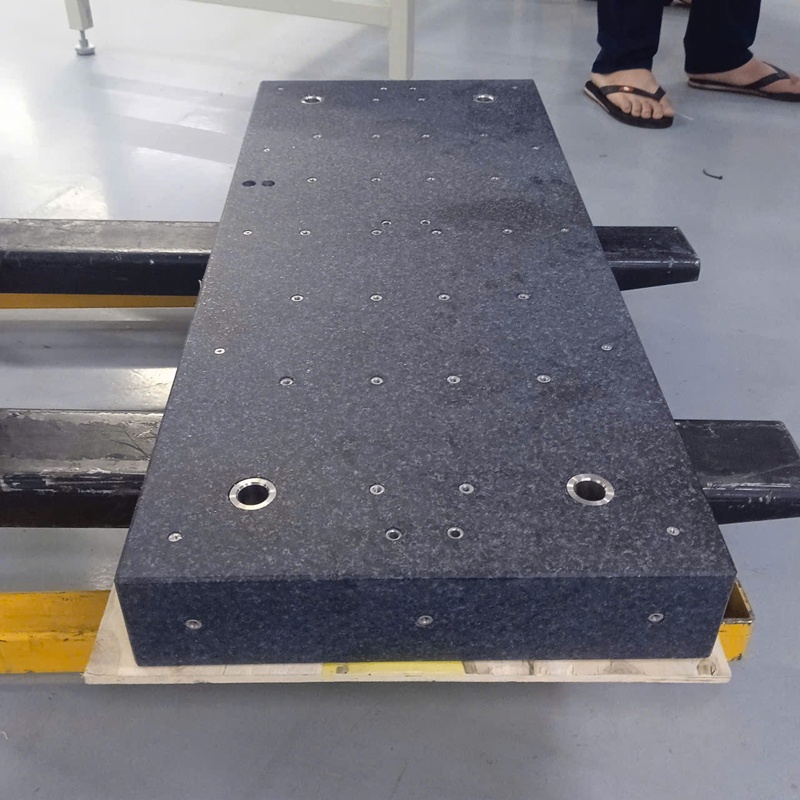

Bàn map đá granite gia công theo yêu cầu

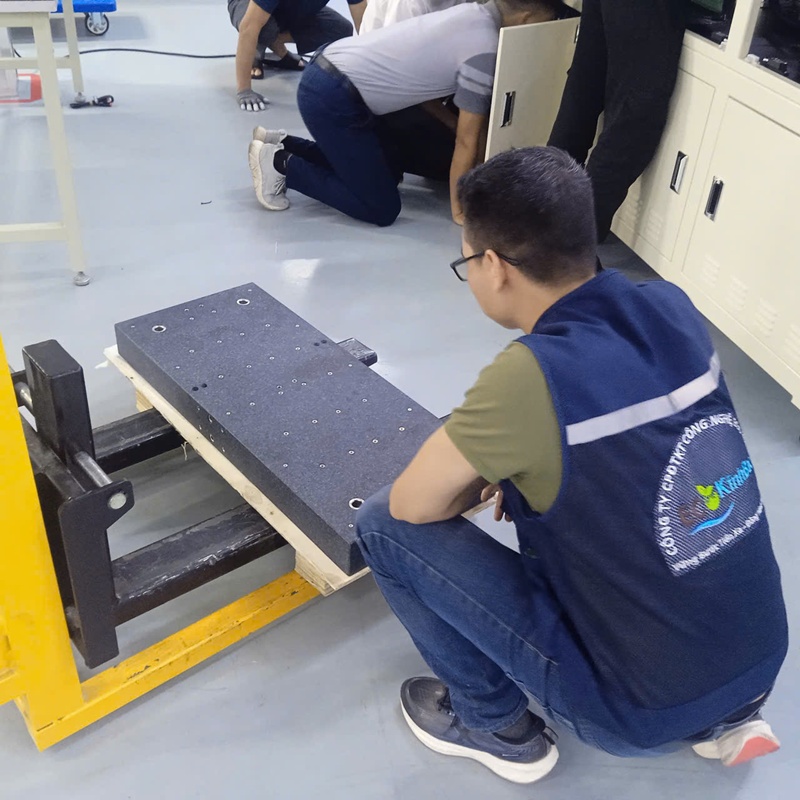

Bàn map đá granite kiểm tra độ phẳng

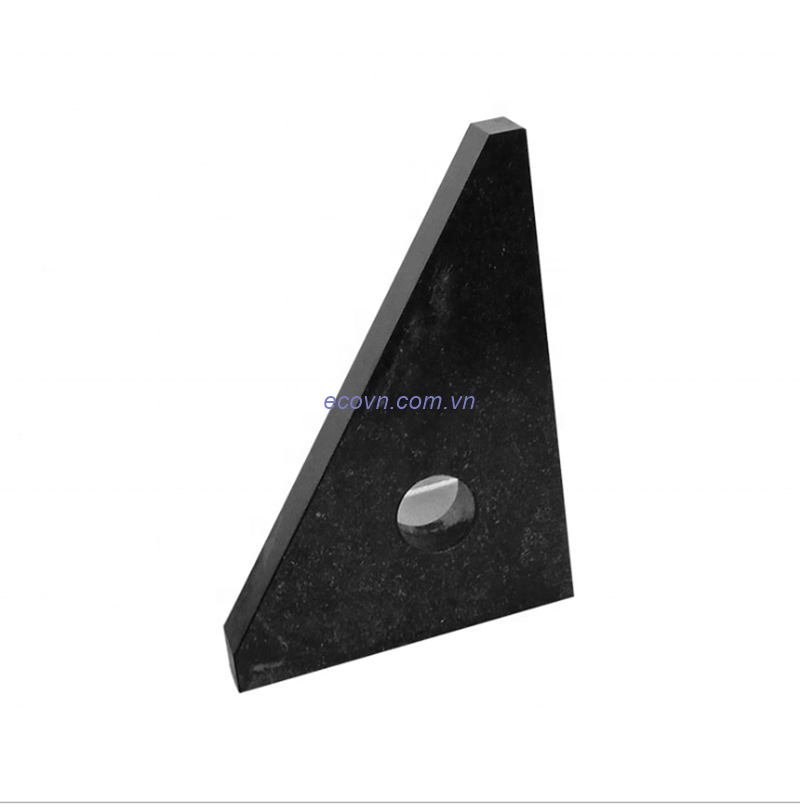

Thước đo đá granite

3. Nguyên tắc lựa chọn mặt chuẩn

Một mặt chuẩn tốt cần đáp ứng các tiêu chí:

Có độ ổn định cao.

Dễ gia công.

Dễ kiểm tra.

Ít bị ảnh hưởng bởi tải trọng.

Thuận tiện cho quá trình lắp ráp.

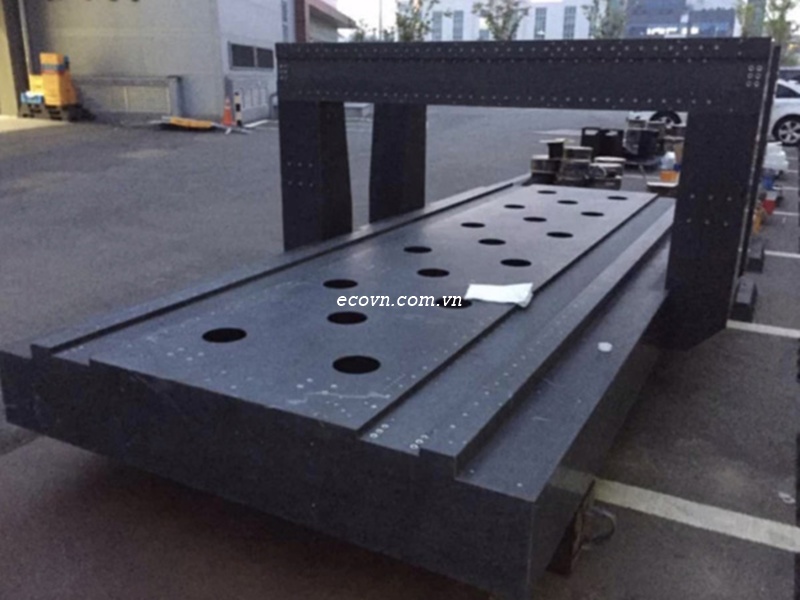

Trong nhiều trường hợp, mặt trên của Granite Machine Base được chọn làm Datum A vì đây là bề mặt có độ phẳng cao và là vị trí lắp nhiều cụm thiết bị.

4. Thiết kế hệ Datum A – B – C

Một hệ Datum điển hình thường bao gồm:

Datum A

Mặt phẳng chính dùng để xác định chiều cao và là cơ sở cho các phép đo khác.

Datum B

Mặt cạnh xác định phương ngang và kiểm soát vị trí theo trục X.

Datum C

Mặt cạnh còn lại dùng để xác định vị trí theo trục Y.

Khi ba Datum được xác định rõ, toàn bộ Granite Machine Base sẽ có một hệ quy chiếu thống nhất từ thiết kế, gia công đến lắp ráp.

Gợi ý hình ảnh 3 (800 px): Minh họa hệ Datum A-B-C trên Granite Machine Base.

5. Những sai lầm khi thiết kế Datum

Một số lỗi thường gặp gồm:

Không quy định Datum trên bản vẽ.

Chọn mặt chuẩn khó gia công.

Thay đổi Datum giữa các công đoạn.

Không thống nhất Datum giữa bộ phận thiết kế và gia công.

Đo kiểm theo hệ chuẩn khác với hệ chuẩn thiết kế.

Các lỗi này có thể làm tăng sai số lắp ráp và kéo dài thời gian căn chỉnh máy.

6. Datum và dung sai hình học

Datum là cơ sở để kiểm soát các dung sai như:

Độ phẳng.

Độ vuông góc.

Độ song song.

Độ đồng tâm.

Vị trí.

Nếu không có Datum, các dung sai hình học sẽ không có cơ sở để đánh giá và việc nghiệm thu sẽ thiếu tính thống nhất.

7. Kinh nghiệm từ kỹ sư ECO KINH BẮC

Trong quá trình gia công Granite Machine Base, chúng tôi luôn khuyến nghị khách hàng xác định hệ Datum ngay từ giai đoạn thiết kế. Khi bản vẽ thể hiện rõ mặt chuẩn A, B và C, quá trình gia công, đo kiểm và lắp ráp được thực hiện thống nhất, giảm đáng kể nguy cơ sai số tích lũy.

Đối với các dự án chế tạo máy cho ngành điện tử, bán dẫn và tự động hóa, việc thống nhất hệ Datum giữa đơn vị thiết kế và đơn vị gia công giúp rút ngắn thời gian lắp đặt và hạn chế việc phải căn chỉnh lại tại hiện trường.

8. Checklist khi thiết kế Datum

☑ Xác định rõ Datum A, B và C trên bản vẽ.

☑ Chọn mặt chuẩn có độ ổn định cao.

☑ Thống nhất hệ Datum giữa thiết kế, gia công và đo kiểm.

☑ Kiểm tra khả năng tiếp cận khi đo.

☑ Quy định rõ các dung sai hình học theo Datum.

☑ Đào tạo đội ngũ gia công và QC sử dụng cùng hệ chuẩn.

9. Câu hỏi thường gặp

Granite Machine Base có cần nhiều hơn một Datum không?

Có. Trong hầu hết các dự án, Granite Machine Base sử dụng hệ Datum gồm ba mặt chuẩn để xác định đầy đủ vị trí theo các phương và làm cơ sở cho việc kiểm soát dung sai hình học.

Có thể thay đổi Datum sau khi đã phát hành bản vẽ không?

Có thể, nhưng việc thay đổi sẽ ảnh hưởng đến toàn bộ chuỗi thiết kế, gia công và kiểm tra. Vì vậy, hệ Datum nên được thống nhất ngay từ đầu dự án.

Datum có ảnh hưởng đến độ chính xác của máy không?

Có. Mọi kích thước và vị trí lắp ráp đều được xác định dựa trên Datum. Nếu hệ chuẩn không hợp lý hoặc không được áp dụng thống nhất, sai số sẽ tích lũy và ảnh hưởng trực tiếp đến độ chính xác của toàn bộ thiết bị.
