Thước tam giác đá granite dùng để căn chỉnh máy CNC

1. Vì sao máy CNC cần kiểm tra và căn chỉnh?

Sau một thời gian vận hành, máy CNC có thể phát sinh sai lệch hình học do nhiều nguyên nhân như va chạm, tải trọng gia công, quá trình tháo lắp, di chuyển máy hoặc hao mòn các bộ phận.

Một trong những vấn đề kỹ thuật cần quan tâm là độ vuông góc giữa các trục và các bề mặt chuẩn của máy.

Nếu hình học máy bị sai lệch, hậu quả có thể thể hiện trên chính sản phẩm gia công:

• Kích thước chi tiết không ổn định.
• Hai mặt gia công không vuông góc.
• Sai lệch hình học tăng theo chiều cao hoặc chiều dài.
• Khó đạt dung sai khi gia công chính xác.
• Phải bù sai số nhiều hơn trong quá trình vận hành.

Đây là lý do bộ phận bảo trì và kỹ thuật máy cần có các dụng cụ phù hợp để kiểm tra hình học trước khi tiến hành điều chỉnh.

2. Thước tam giác granite căn chỉnh máy CNC là gì?

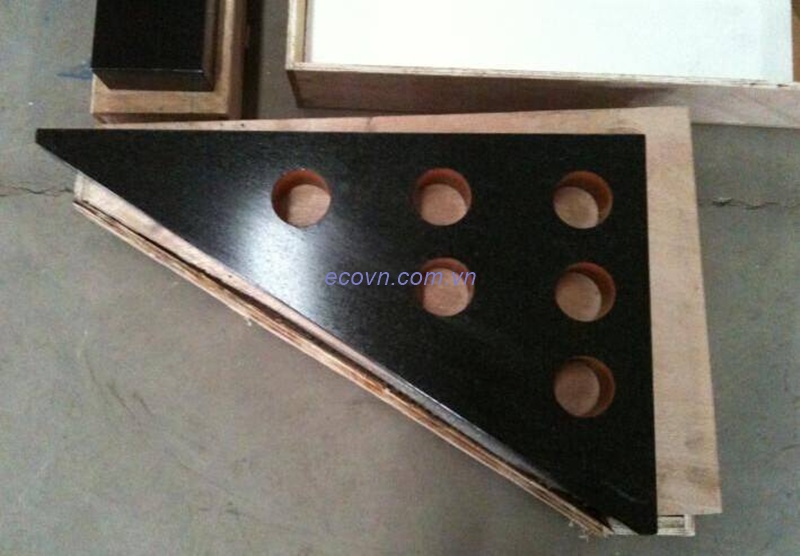

Thước tam giác granite căn chỉnh máy CNC là dụng cụ đo kiểm dạng tam giác vuông bằng đá granite, có thể được sử dụng làm chuẩn tham chiếu trong một số phép kiểm tra độ vuông và hình học máy.

Sản phẩm còn có thể được gọi là thước granite căn chỉnh máy, thước vuông góc tam giác đá granite hoặc Granite Tri-Square.

Điểm quan trọng là thước không tự động “căn chỉnh” máy. Vai trò chính của nó là tạo chuẩn hình học để kỹ thuật viên kiểm tra sai lệch.

Sau khi xác định được sai lệch, kỹ thuật viên mới thực hiện các bước điều chỉnh phù hợp theo hướng dẫn kỹ thuật của từng loại máy.

3. Thước granite có thể hỗ trợ kiểm tra những vấn đề nào?

Trong bảo trì máy CNC, thước có thể hữu ích khi cần kiểm tra các quan hệ vuông góc giữa những bề mặt hoặc thành phần của máy.

Ví dụ:

Kiểm tra độ vuông giữa các mặt chuẩn

Kiểm tra quan hệ giữa phương chuyển động và mặt chuẩn

Kiểm tra sai lệch hình học của một số cụm máy

Hỗ trợ xác định nguyên nhân khi chi tiết gia công bị sai vuông

Tuy nhiên, không nên coi thước tam giác granite là dụng cụ duy nhất để kiểm tra toàn bộ hình học máy CNC.

Tùy loại máy và yêu cầu kỹ thuật, việc kiểm tra có thể cần kết hợp với đồng hồ so, thước đo cao, nivo chính xác hoặc các thiết bị kiểm tra hình học chuyên dụng.

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

4. Kiểm tra độ vuông của máy CNC có ý nghĩa gì?

Độ vuông của máy ảnh hưởng trực tiếp đến mối quan hệ hình học giữa các chuyển động.

Ví dụ, nếu một trục chuyển động không vuông góc với trục hoặc mặt chuẩn liên quan, sai lệch có thể xuất hiện khi gia công các bề mặt vuông góc.

Đối với máy phay CNC, vấn đề này có thể biểu hiện qua những chi tiết như:

• Mặt phay không đạt yêu cầu hình học.
• Hai mặt vuông góc bị sai lệch.
• Chi tiết kiểm tra ở các vị trí khác nhau cho kết quả khác nhau.
• Khó duy trì dung sai khi gia công chính xác.

Vì vậy, khi máy có dấu hiệu sai lệch, kiểm tra hình học trước khi điều chỉnh là bước rất quan trọng.

5. Sử dụng thước granite căn chỉnh máy như thế nào?

Một phương pháp kiểm tra cơ bản có thể sử dụng thước làm chuẩn tham chiếu.

Trình tự tổng quát:

Bước 1: Vệ sinh bề mặt máy và thước.

Bước 2: Xác định mặt chuẩn cần kiểm tra.

Bước 3: Đặt thước tam giác granite theo phương pháp đo phù hợp.

Bước 4: Sử dụng đồng hồ so hoặc thiết bị đo để kiểm tra sai lệch.

Bước 5: Ghi nhận kết quả.

Bước 6: So sánh với yêu cầu kỹ thuật của máy.

Bước 7: Nếu phát hiện sai lệch, tiến hành điều chỉnh theo quy trình bảo trì.

Điểm cần lưu ý là thước chỉ cung cấp chuẩn tham chiếu. Cách đặt thước và cách đọc kết quả phải phù hợp với cấu tạo của từng máy.

6. Không nên dùng thước để “căn máy” theo cảm tính

Một lỗi thường gặp là phát hiện khe hở giữa thước và bề mặt rồi lập tức điều chỉnh máy.

Cách làm này có thể dẫn đến kết quả không chính xác nếu chưa xác định nguyên nhân.

Sai lệch có thể đến từ:

• Bề mặt chuẩn chưa sạch.
• Phoi hoặc bụi nằm giữa các bề mặt.
• Thước không phù hợp với phép đo.
• Máy chưa được đặt cân bằng.
• Đồng hồ so chưa được thiết lập đúng.
• Kết cấu máy có vấn đề khác.

Do đó, nên xem thước tam giác granite là công cụ kiểm tra, không phải công cụ thay thế quy trình căn chỉnh máy.

7. Vì sao nên sử dụng granite làm chuẩn?

Đá granite có một số đặc tính phù hợp với môi trường đo kiểm như:

• Không bị gỉ.
• Không nhiễm từ.
• Có khả năng chống mài mòn.
• Có thể gia công các bề mặt với độ chính xác cao.
• Phù hợp với nhiều ứng dụng làm chuẩn đo kiểm.

Đối với bộ phận bảo trì, đây là những đặc điểm hữu ích khi dụng cụ được sử dụng nhiều lần để kiểm tra.

Tuy nhiên, không phải sản phẩm granite nào cũng có cùng độ chính xác. Khi mua cần xem thông số cụ thể về độ vuông góc, độ phẳng, kích thước và cấp chính xác.

8. Khi nào kỹ thuật viên nên sử dụng thước tam giác granite?

Không cần sử dụng thước cho mọi lần bảo trì máy.

Sản phẩm đặc biệt hữu ích khi:

Máy vừa được lắp đặt hoặc di chuyển

Máy vừa sửa chữa lớn

Máy xảy ra va chạm

Chi tiết gia công xuất hiện sai lệch hình học

Cần kiểm tra lại độ vuông của máy

Kết quả gia công không ổn định

Trong những trường hợp này, việc kiểm tra hình học có thể giúp kỹ thuật viên xác định liệu nguyên nhân có liên quan đến sai lệch hình học của máy hay không.

9. Chọn thước granite căn chỉnh máy CNC như thế nào?

Không nên chọn thước chỉ dựa vào giá hoặc kích thước lớn.

Ba yếu tố cần xem xét trước tiên là:

Kích thước: phù hợp với vùng cần kiểm tra.

Độ chính xác: đáp ứng yêu cầu kiểm tra của máy.

Phương pháp đo: thước phải phù hợp với cách bố trí và thiết bị đo đi kèm.

Nếu máy CNC có kích thước lớn, thước cũng cần đủ phạm vi làm việc để kiểm tra vị trí cần thiết.

Với những máy có yêu cầu độ chính xác cao, cần đặc biệt chú ý đến thông số kỹ thuật của thước.

10. Thước tam giác granite có thay thế thiết bị căn chỉnh chuyên dụng không?

Không.

Granite Tri-Square CNC nên được xem là một dụng cụ hỗ trợ kiểm tra, không phải thiết bị thay thế toàn bộ hệ thống kiểm tra hình học máy.

Đối với công việc bảo trì chuyên nghiệp, có thể cần kết hợp nhiều dụng cụ và phương pháp khác nhau để đánh giá:

• Độ vuông.
• Độ song song.
• Độ thẳng.
• Độ phẳng.
• Độ nghiêng.
• Quan hệ hình học giữa các trục.

Việc lựa chọn thiết bị phụ thuộc vào loại máy và tiêu chuẩn kiểm tra mà nhà sản xuất quy định.

11. Kết luận

Thước tam giác granite căn chỉnh máy CNC phù hợp với vai trò chuẩn tham chiếu trong kiểm tra hình học, đặc biệt khi kỹ thuật viên cần đánh giá những quan hệ vuông góc của máy.

Sản phẩm có thể hữu ích trong quá trình bảo trì, kiểm tra sau va chạm, kiểm tra sau di chuyển máy hoặc tìm nguyên nhân sai lệch khi gia công.

Tuy nhiên, thước không tự động căn chỉnh máy và cũng không thay thế toàn bộ thiết bị đo chuyên dụng. Hiệu quả phụ thuộc vào độ chính xác của thước, phương pháp đo, thiết bị kết hợp và quy trình kỹ thuật.

Nếu xưởng CNC thường xuyên bảo trì và kiểm tra hình học máy, việc trang bị một thước granite căn chỉnh máy có thông số phù hợp sẽ giúp kỹ thuật viên chủ động hơn trong bước kiểm tra ban đầu, từ đó xác định chính xác hơn khi nào cần điều chỉnh hoặc kiểm tra chuyên sâu.
