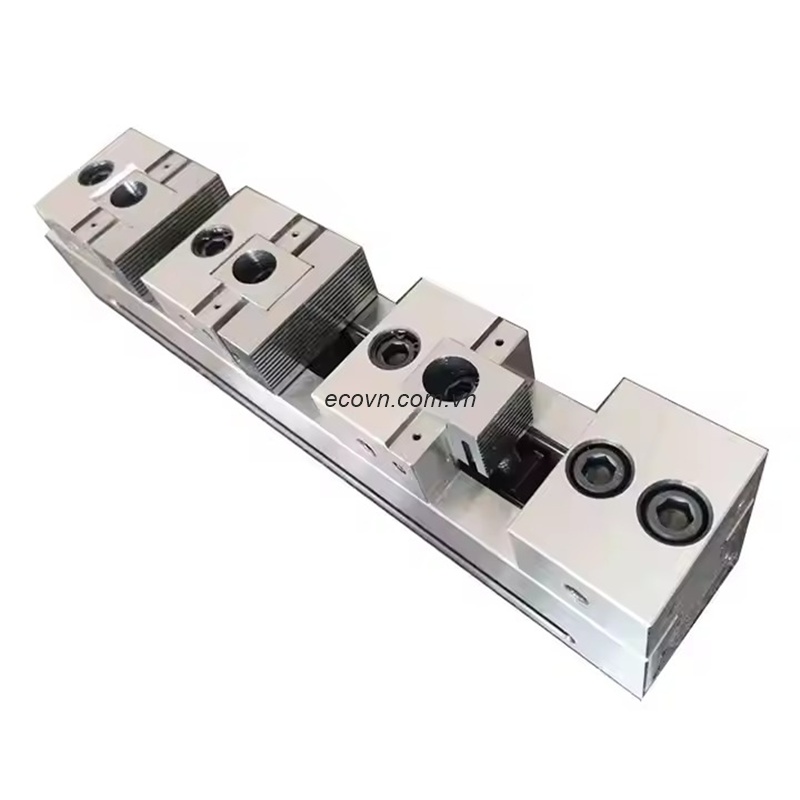

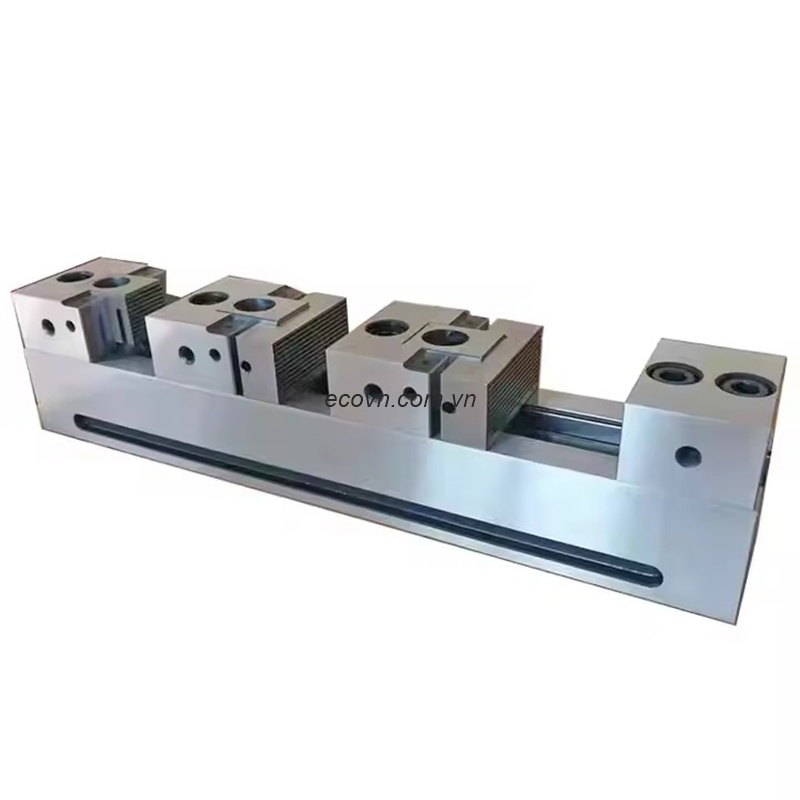

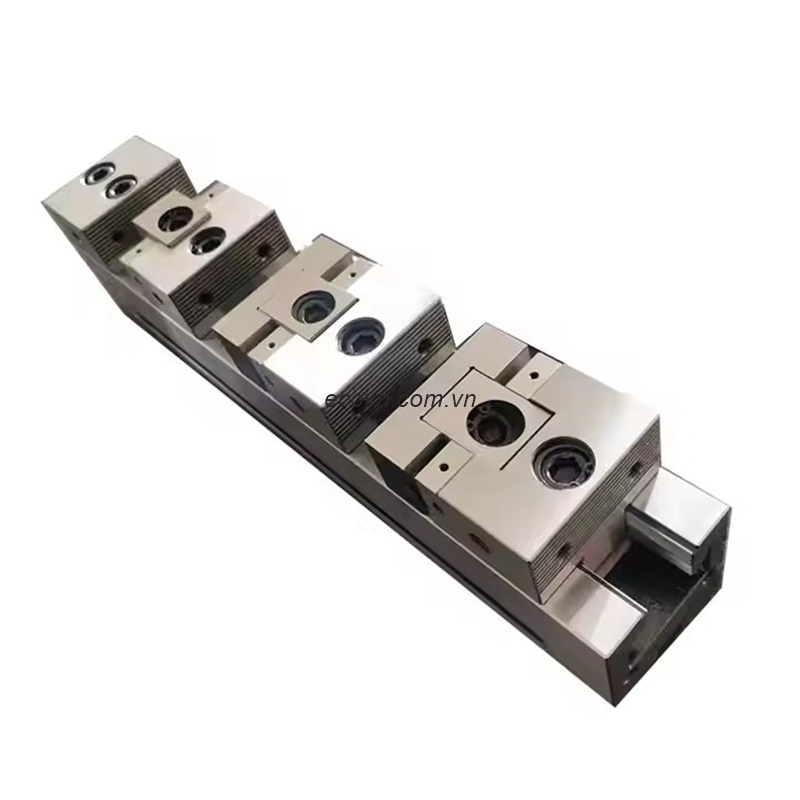

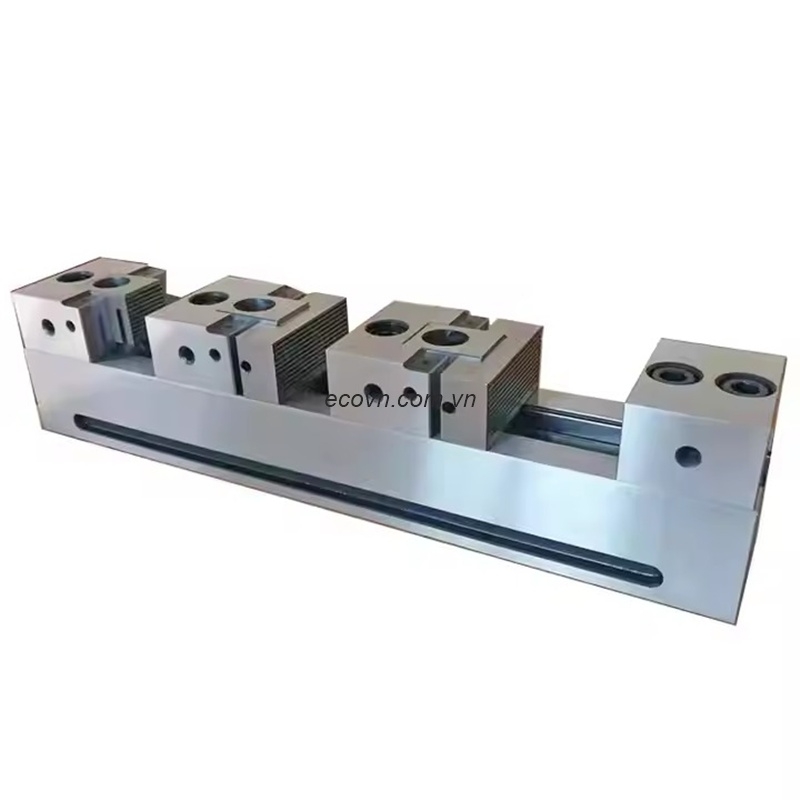

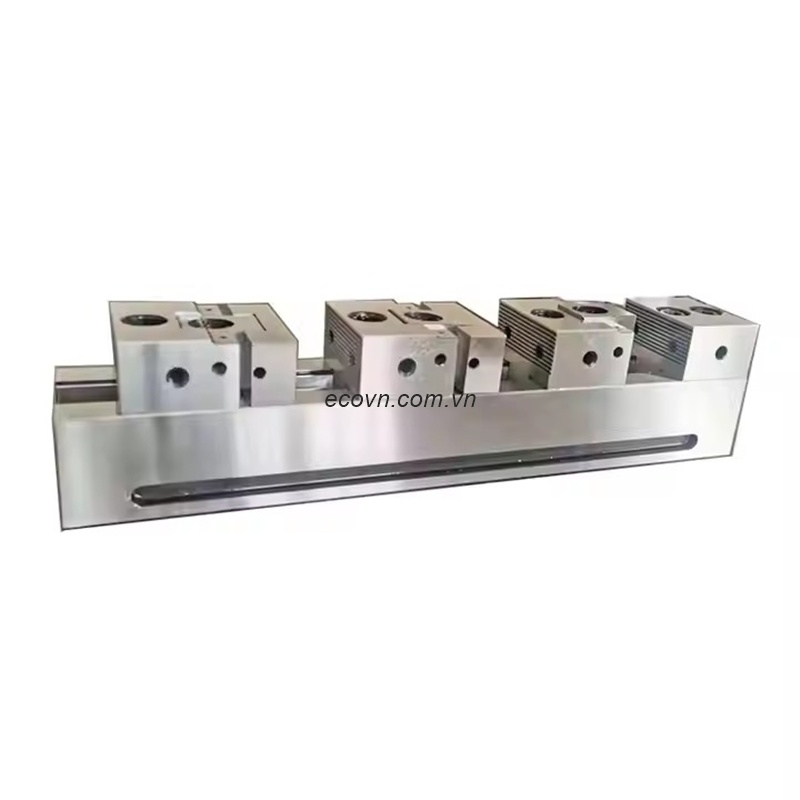

1. Ê tô cơ nhiều vị trí HT107-100×400 – Giải pháp gá kẹp tối ưu cho gia công CNC hàng loạt

Trong các nhà máy gia công CNC hiện nay, mục tiêu không chỉ là nâng cao độ chính xác mà còn phải tối ưu thời gian chu kỳ và khai thác tối đa công suất của máy. Một trong những giải pháp hiệu quả nhất là sử dụng ê tô cơ nhiều vị trí, cho phép gá nhiều chi tiết trên cùng một đồ gá thay vì chỉ gia công từng chi tiết như ê tô thông thường.

Ê tô cơ nhiều vị trí HT107-100×400 được thiết kế với 4 vị trí kẹp độc lập, chiều rộng hàm 100 mm và lực kẹp lên đến 3.000 kgf, đáp ứng tốt nhu cầu gia công các chi tiết có kích thước lớn hơn so với dòng HT107-75. Dòng sản phẩm này phù hợp cho gia công hàng loạt, giúp giảm thời gian gá đặt, tăng số lượng sản phẩm trong mỗi chu kỳ và nâng cao hiệu quả khai thác trung tâm gia công CNC.

Khác với ê tô thủy lực hoặc ê tô khí nén, HT107-100×400 sử dụng cơ cấu vít me cơ khí, không cần nguồn cấp khí hoặc dầu nhưng vẫn tạo lực kẹp ổn định, độ bền cao và chi phí bảo trì thấp.

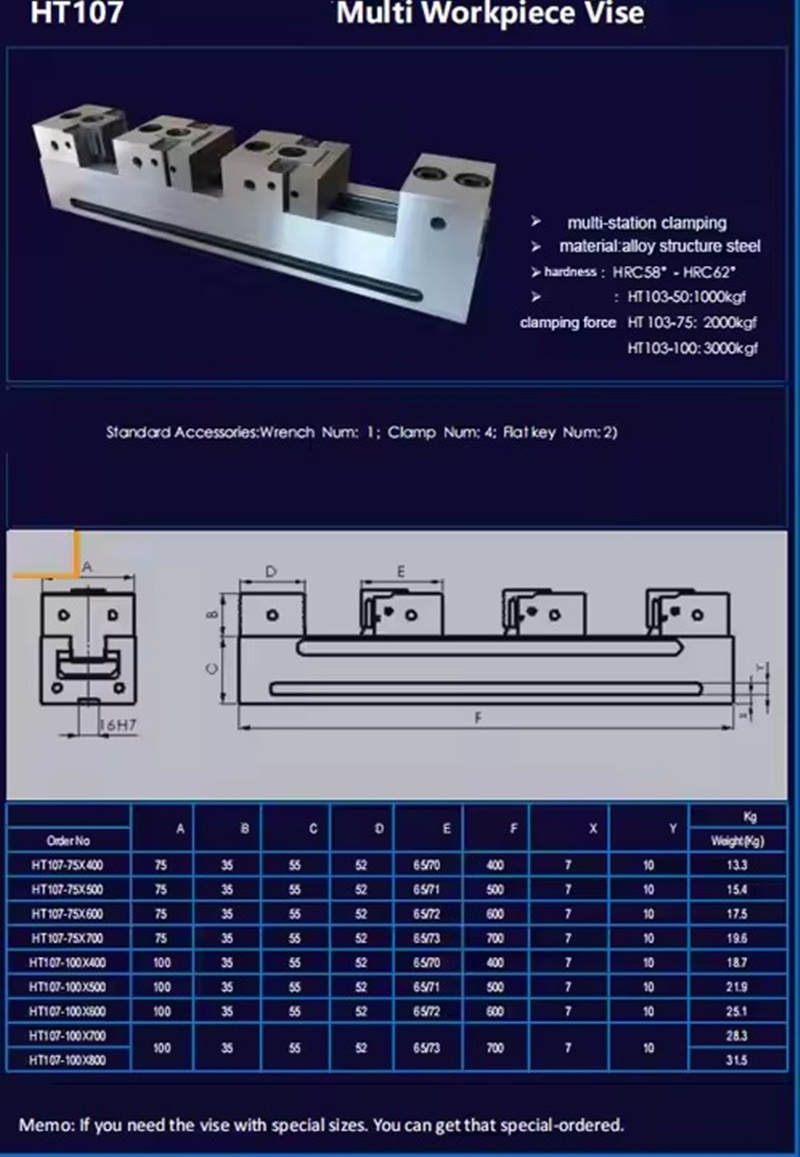

2. Thông số kỹ thuật ê tô HT107-100×400

Model: HT107-100×400

Loại sản phẩm: Ê tô cơ nhiều vị trí CNC

Số vị trí kẹp: 4

Chiều rộng hàm kẹp: 100 mm

Chiều cao hàm kẹp: 35 mm

Chiều cao thân ê tô: 55 mm

Chiều rộng thân: 52 mm

Khoảng cách giữa các hàm kẹp: 65 / 70 mm

Chiều dài thân ê tô: 400 mm

Rãnh lắp: 7 mm

Lỗ định vị: 10 mm

Lực kẹp tối đa: 3.000 kgf

Độ cứng bề mặt: HRC58 – HRC62

Vật liệu: Thép hợp kim

Khối lượng: 16,2 kg

Phụ kiện tiêu chuẩn: 01 cờ lê, 04 hàm kẹp, 02 then định vị.

3. Đặc điểm nổi bật của ê tô HT107-100×400

3.1. Hàm kẹp 100 mm phù hợp với nhiều loại phôi

Điểm khác biệt lớn nhất giữa HT107-100×400 và dòng HT107-75 là chiều rộng hàm kẹp được nâng lên 100 mm.

Điều này mang lại nhiều lợi ích:

• Kẹp chắc các chi tiết có kích thước lớn hơn.
• Tăng diện tích tiếp xúc với phôi.
• Giảm nguy cơ biến dạng khi kẹp.
• Gia công ổn định với vật liệu cứng.
• Đáp ứng nhiều yêu cầu sản xuất khác nhau.

Đây là lựa chọn phù hợp cho các doanh nghiệp gia công khuôn mẫu, đồ gá và linh kiện cơ khí có kích thước trung bình.

3.2. Thiết kế nhiều vị trí giúp tăng năng suất

HT107-100×400 cho phép gá đồng thời nhiều chi tiết trên cùng một thân ê tô.

Những lợi ích nổi bật gồm:

• Giảm thời gian thay phôi.
• Tăng số lượng sản phẩm trong mỗi chu kỳ.
• Khai thác tối đa diện tích bàn máy.
• Giảm thời gian máy chờ.
• Tăng hiệu quả sản xuất.

Đây là ưu điểm quan trọng đối với các doanh nghiệp sản xuất hàng loạt.

3.3. Lực kẹp lên đến 3.000 kgf

Với lực kẹp 3.000 kgf, HT107-100×400 có khả năng giữ chắc các chi tiết trong quá trình gia công tốc độ cao.

Lực kẹp lớn giúp:

• Hạn chế rung động.
• Giảm dịch chuyển phôi.
• Tăng độ chính xác.
• Cải thiện chất lượng bề mặt.
• Kéo dài tuổi thọ dao cụ.

Đây là lợi thế khi gia công thép hợp kim, thép tôi, gang, inox hoặc nhôm.

3.4. Thân ê tô bằng thép hợp kim tôi cứng

Toàn bộ thân ê tô được chế tạo từ thép hợp kim chất lượng cao.

Sau quá trình xử lý nhiệt, các bề mặt làm việc đạt độ cứng HRC58–62, mang lại:

• Khả năng chống mài mòn cao.
• Chống biến dạng khi chịu tải lớn.
• Duy trì độ chính xác lâu dài.
• Tuổi thọ sử dụng cao.
• Hoạt động ổn định trong môi trường sản xuất liên tục.

3.5. Cơ cấu vít me cơ khí bền bỉ

Không giống ê tô thủy lực, HT107-100×400 sử dụng cơ cấu vít me để tạo lực kẹp.

Ưu điểm gồm:

• Không cần nguồn khí nén.
• Không cần dầu thủy lực.
• Ít hỏng hóc.
• Dễ bảo dưỡng.
• Chi phí vận hành thấp.

Đây là giải pháp phù hợp cho các doanh nghiệp muốn đầu tư lâu dài với chi phí khai thác hợp lý.

3.6. Gia công chính xác và ổn định

Các bề mặt dẫn hướng và hàm kẹp được gia công với độ chính xác cao, giúp:

• Định vị phôi chính xác.
• Đảm bảo độ lặp lại giữa các chu kỳ.
• Giảm sai số khi thay phôi.
• Phù hợp gia công dung sai nhỏ.
• Nâng cao chất lượng sản phẩm cuối cùng.

4. Ứng dụng của ê tô HT107-100×400

HT107-100×400 được sử dụng trong nhiều lĩnh vực như:

• Trung tâm gia công CNC.
• Máy phay CNC.
• Gia công khuôn mẫu.
• Gia công đồ gá.
• Chế tạo máy.
• Gia công linh kiện ô tô.
• Gia công linh kiện xe máy.
• Gia công thiết bị điện tử.
• Gia công cơ khí chính xác.
• Dây chuyền sản xuất hàng loạt.

5. Vì sao nên lựa chọn HT107-100×400?

Nếu doanh nghiệp cần gia công nhiều chi tiết có kích thước lớn hơn dòng 75 mm nhưng vẫn muốn tận dụng tối đa bàn máy CNC, HT107-100×400 là lựa chọn rất đáng đầu tư.

Những ưu điểm nổi bật:

• Hàm kẹp rộng 100 mm.
• Lực kẹp lớn 3.000 kgf.
• Thiết kế nhiều vị trí.
• Thép hợp kim HRC58–62.
• Không cần khí nén hoặc thủy lực.
• Độ bền cao.
• Bảo trì đơn giản.
• Tăng hiệu quả sử dụng máy CNC.

6. Hướng dẫn sử dụng và bảo dưỡng

Để ê tô hoạt động ổn định trong thời gian dài, nên:

• Vệ sinh phoi sau mỗi ca làm việc.
• Bôi trơn vít me định kỳ.
• Kiểm tra lực siết trước khi gia công.
• Không siết vượt tải trọng thiết kế.
• Kiểm tra độ mòn của hàm kẹp.
• Làm sạch rãnh dẫn hướng.
• Bảo quản nơi khô ráo.
• Kiểm tra độ chính xác định kỳ.

7. Kinh nghiệm lựa chọn ê tô nhiều vị trí

Theo kinh nghiệm thực tế, việc lựa chọn ê tô không chỉ dựa trên chiều dài thân mà còn phải phù hợp với kích thước phôi.

HT107-100×400 phù hợp khi:

• Chi tiết có chiều rộng lớn hơn 75 mm.
• Cần lực kẹp mạnh hơn.
• Gia công thép hoặc vật liệu cứng.
• Sản xuất hàng loạt.
• Muốn tăng năng suất nhưng không đầu tư thêm máy CNC.

Nếu cần gia công các chi tiết dài hơn, có thể lựa chọn các model HT107-100×500, HT107-100×600 hoặc HT107-100×700 để mở rộng không gian gá đặt.

8. Câu hỏi thường gặp

HT107-100×400 là ê tô cơ hay ê tô thủy lực?

Đây là ê tô cơ nhiều vị trí, sử dụng vít me cơ khí để tạo lực kẹp và không cần hệ thống khí nén hoặc thủy lực.

HT107-100×400 phù hợp với loại máy nào?

Sản phẩm phù hợp với trung tâm gia công CNC, máy phay CNC và các dây chuyền gia công cơ khí chính xác cần gá nhiều chi tiết cùng lúc.

Điểm khác biệt giữa HT107-75×400 và HT107-100×400 là gì?

HT107-100×400 có hàm kẹp rộng 100 mm và lực kẹp 3.000 kgf, phù hợp với các chi tiết lớn hơn và yêu cầu lực giữ chắc hơn so với dòng HT107-75×400.

9. Kết luận

Ê tô cơ nhiều vị trí HT107-100×400 là giải pháp gá kẹp chuyên nghiệp dành cho các doanh nghiệp gia công CNC muốn nâng cao năng suất và đảm bảo độ chính xác. Với 4 vị trí kẹp, hàm kẹp 100 mm, lực kẹp 3.000 kgf, thân thép hợp kim tôi cứng HRC58–62 và cơ cấu kẹp cơ khí bền bỉ, sản phẩm đáp ứng hiệu quả nhu cầu sản xuất hàng loạt, gia công khuôn mẫu và chế tạo cơ khí chính xác. Đây là lựa chọn tối ưu cho các nhà máy mong muốn tăng hiệu suất khai thác máy CNC và giảm chi phí sản xuất trong dài hạn.
