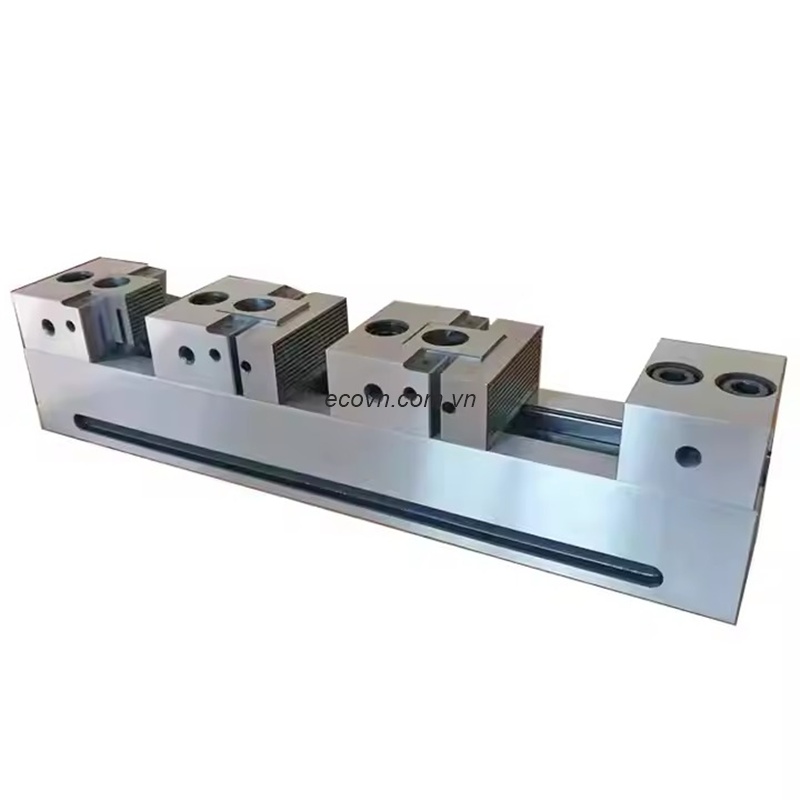

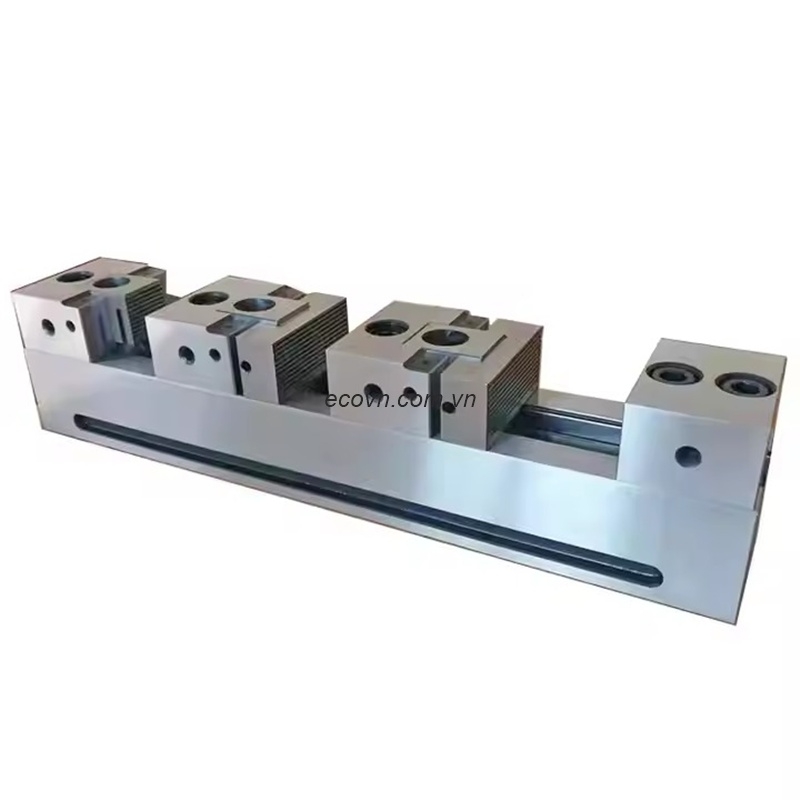

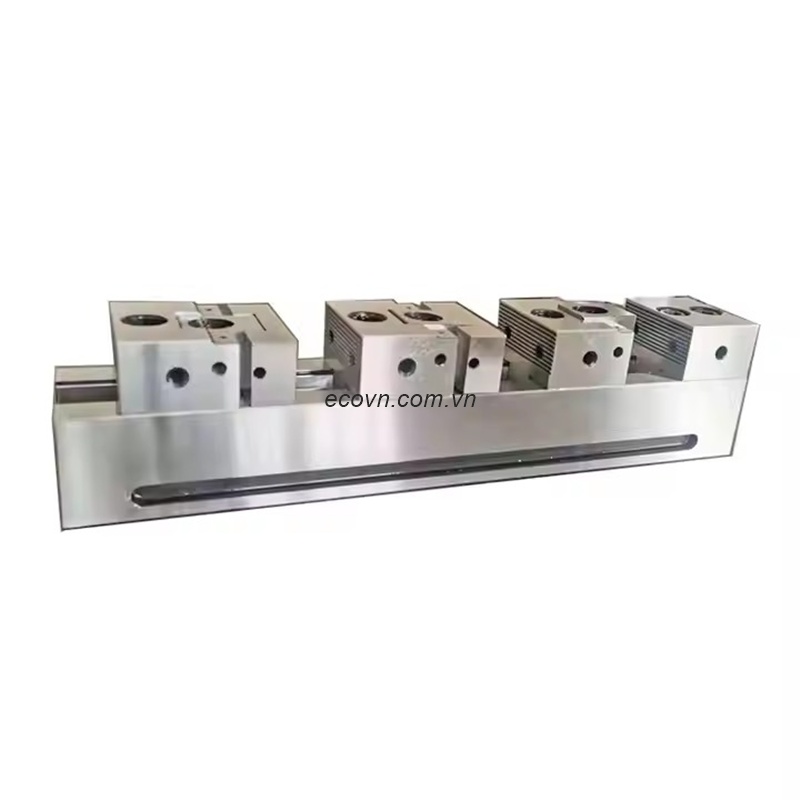

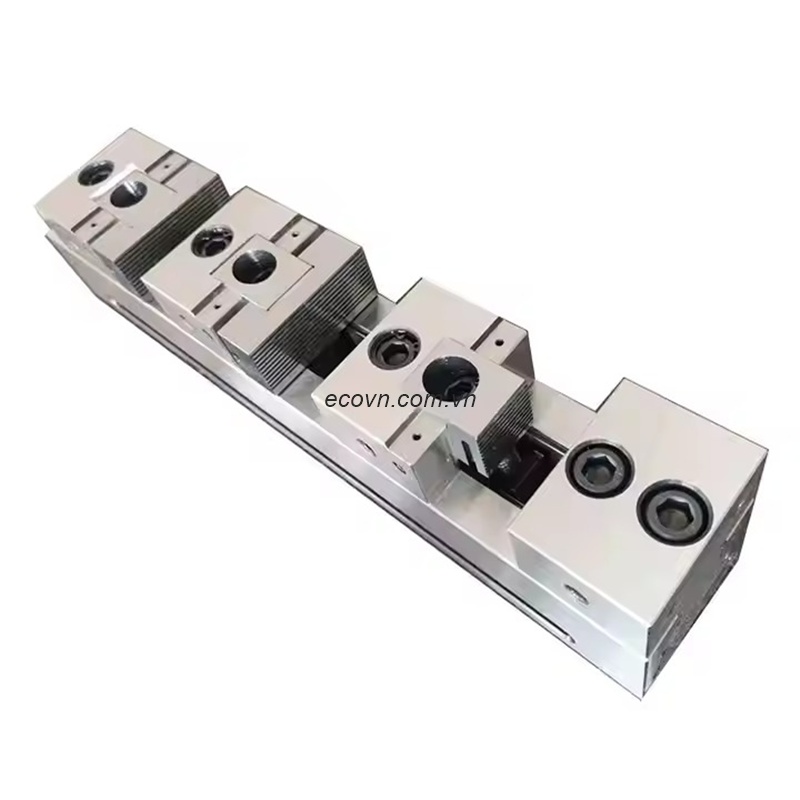

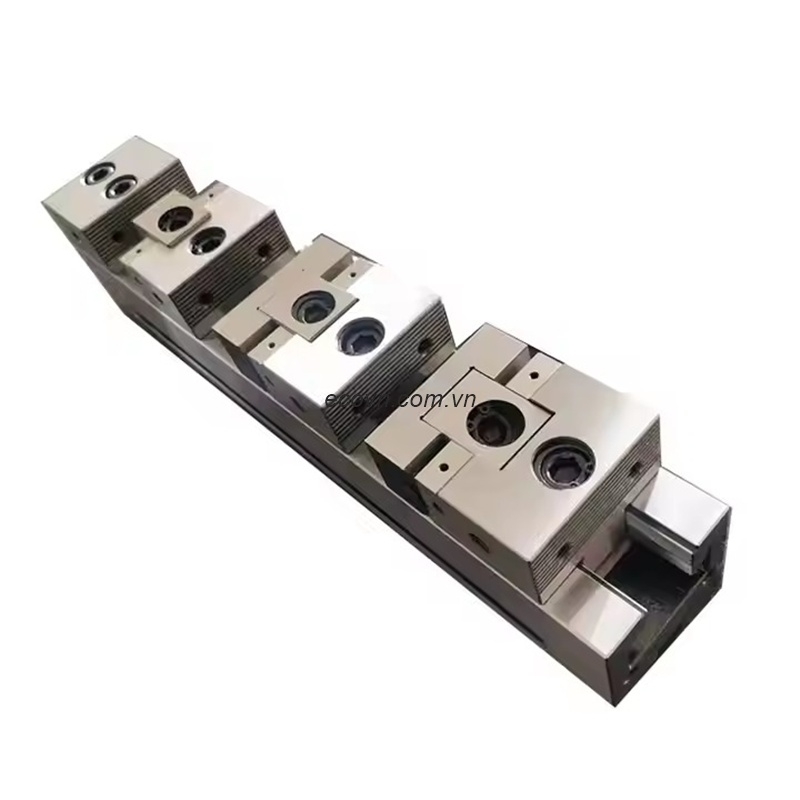

1. Ê tô cơ nhiều vị trí HT107-100×500 – Giải pháp tối ưu cho gia công CNC hàng loạt

Trong sản xuất cơ khí hiện đại, việc rút ngắn thời gian gá đặt luôn là một trong những yếu tố quan trọng để nâng cao năng suất. Nếu mỗi lần gia công chỉ kẹp được một chi tiết, máy CNC sẽ phải dừng liên tục để thay phôi, làm tăng thời gian chết và giảm hiệu quả sản xuất.

Ê tô cơ nhiều vị trí HT107-100×500 được phát triển để giải quyết vấn đề này. Với 4 vị trí kẹp độc lập, hàm kẹp rộng 100 mm và chiều dài thân 500 mm, sản phẩm cho phép gia công nhiều chi tiết trong cùng một chu kỳ, giúp doanh nghiệp khai thác tối đa công suất của trung tâm gia công CNC. Dòng ê tô nhiều vị trí này được thiết kế chuyên dụng cho gia công hàng loạt các chi tiết nhỏ hoặc các chi tiết cùng nhóm, góp phần giảm thời gian gá đặt và nâng cao hiệu quả sản xuất.

Khác với ê tô thủy lực hoặc ê tô khí nén, HT107-100×500 sử dụng cơ cấu vít me cơ khí, mang lại lực kẹp ổn định, kết cấu chắc chắn, dễ bảo trì và không cần đầu tư thêm hệ thống khí nén hay thủy lực.

2. Thông số kỹ thuật ê tô HT107-100×500

Model: HT107-100×500

Loại sản phẩm: Ê tô cơ nhiều vị trí CNC

Số vị trí kẹp: 4

Chiều rộng hàm kẹp: 100 mm

Chiều cao hàm kẹp: 35 mm

Chiều cao thân ê tô: 55 mm

Chiều rộng thân: 52 mm

Khoảng cách giữa các hàm kẹp: 65 / 71 mm

Chiều dài thân ê tô: 500 mm

Rãnh lắp: 7 mm

Lỗ định vị: 10 mm

Lực kẹp tối đa: 3.000 kgf

Độ cứng bề mặt: HRC58 – HRC62

Vật liệu: Thép hợp kim

Khối lượng: 19,1 kg

Phụ kiện tiêu chuẩn: 01 cờ lê, 04 hàm kẹp, 02 then định vị.

3. Đặc điểm nổi bật của ê tô HT107-100×500

3.1. Hàm kẹp 100 mm phù hợp với nhiều loại chi tiết

So với dòng HT107-75, phiên bản HT107-100×500 có hàm kẹp rộng hơn, phù hợp với các chi tiết có kích thước trung bình và lớn.

Ưu điểm của hàm kẹp 100 mm:

• Tăng diện tích tiếp xúc với phôi.
• Kẹp chắc các chi tiết lớn.
• Hạn chế biến dạng khi gia công.
• Phân bố lực kẹp đồng đều.
• Gia công ổn định ngay cả khi cắt gọt nặng.

3.2. Thiết kế nhiều vị trí giúp tăng năng suất

Điểm mạnh của dòng HT107 là khả năng gá nhiều chi tiết trên cùng một thân ê tô.

Lợi ích mang lại:

• Gia công đồng thời nhiều sản phẩm.
• Giảm thời gian thay phôi.
• Giảm số lần căn chỉnh.
• Tận dụng tối đa diện tích bàn máy.
• Nâng cao hiệu suất vận hành CNC.

Đây là giải pháp được nhiều doanh nghiệp lựa chọn khi sản xuất hàng loạt hoặc gia công các chi tiết cùng họ sản phẩm.

3.3. Lực kẹp lên đến 3.000 kgf

Lực kẹp lớn là yếu tố quyết định đến độ ổn định trong quá trình gia công.

HT107-100×500 tạo lực kẹp tối đa 3.000 kgf, giúp:

• Giữ chắc phôi.
• Giảm rung động.
• Hạn chế dịch chuyển khi cắt gọt.
• Tăng độ chính xác.
• Cải thiện chất lượng bề mặt gia công.

Đặc biệt khi gia công thép hợp kim, gang hoặc inox, lực kẹp ổn định sẽ giúp bảo vệ dao cắt và kéo dài tuổi thọ dụng cụ.

3.4. Thép hợp kim tôi cứng HRC58–62

Toàn bộ thân ê tô được chế tạo từ thép hợp kim chất lượng cao và xử lý nhiệt đạt HRC58–62.

Điều này mang lại:

• Khả năng chống mài mòn cao.
• Chống biến dạng khi chịu tải.
• Độ bền vượt trội.
• Duy trì độ chính xác lâu dài.
• Hoạt động ổn định trong môi trường sản xuất liên tục.

3.5. Chiều dài 500 mm giúp bố trí phôi linh hoạt

Chiều dài thân 500 mm là lựa chọn cân bằng giữa kích thước và khả năng khai thác bàn máy.

So với model 400 mm, phiên bản này:

• Có không gian gá đặt rộng hơn.
• Thuận tiện bố trí chi tiết dài.
• Giảm nguy cơ va chạm dao.
• Dễ lập trình đường chạy dao.
• Phù hợp với nhiều loại trung tâm gia công CNC.

3.6. Kết cấu cơ khí bền bỉ, bảo trì đơn giản

HT107-100×500 sử dụng cơ cấu vít me cơ khí nên:

• Không cần nguồn khí nén.
• Không cần hệ thống thủy lực.
• Không lo rò rỉ dầu.
• Ít phát sinh hỏng hóc.
• Chi phí bảo trì thấp.

Đây là ưu điểm giúp doanh nghiệp tiết kiệm đáng kể chi phí vận hành trong dài hạn.

4. Ứng dụng của ê tô HT107-100×500

HT107-100×500 được ứng dụng rộng rãi trong:

• Trung tâm gia công CNC.
• Máy phay CNC.
• Gia công khuôn mẫu.
• Gia công đồ gá.
• Gia công linh kiện ô tô.
• Gia công linh kiện xe máy.
• Gia công thiết bị điện tử.
• Chế tạo máy.
• Gia công cơ khí chính xác.
• Sản xuất hàng loạt các chi tiết có kích thước tương đồng.

5. Vì sao nên lựa chọn HT107-100×500?

Nếu doanh nghiệp cần gia công nhiều chi tiết có kích thước lớn hơn nhưng vẫn muốn tối ưu diện tích bàn máy, HT107-100×500 là lựa chọn phù hợp.

Những ưu điểm nổi bật:

• Hàm kẹp rộng 100 mm.
• Lực kẹp mạnh 3.000 kgf.
• Thiết kế 4 vị trí kẹp.
• Thép hợp kim HRC58–62.
• Chiều dài thân 500 mm.
• Độ bền cao.
• Bảo dưỡng đơn giản.
• Tăng hiệu suất sử dụng máy CNC.

6. Hướng dẫn sử dụng và bảo dưỡng

Để đảm bảo độ chính xác và tuổi thọ của ê tô:

• Vệ sinh phoi sau mỗi ca làm việc.
• Bôi trơn vít me định kỳ.
• Kiểm tra lực siết trước khi gia công.
• Không siết vượt tải trọng thiết kế.
• Kiểm tra độ mòn của hàm kẹp.
• Làm sạch rãnh dẫn hướng.
• Bảo quản nơi khô ráo.
• Kiểm tra độ song song định kỳ.

7. Kinh nghiệm lựa chọn ê tô nhiều vị trí

Từ kinh nghiệm tư vấn giải pháp gá kẹp CNC, việc lựa chọn đúng model cần dựa trên kích thước phôi, không gian bàn máy và sản lượng gia công.

HT107-100×500 phù hợp khi:

• Chi tiết có chiều rộng khoảng 100 mm.
• Gia công hàng loạt.
• Cần lực kẹp lớn.
• Muốn giảm thời gian thay phôi.
• Muốn khai thác tối đa công suất máy CNC.

Nếu cần không gian gá đặt lớn hơn, có thể lựa chọn HT107-100×600 hoặc HT107-100×700 để đáp ứng các chi tiết dài hơn.

8. Câu hỏi thường gặp

HT107-100×500 là ê tô cơ hay ê tô thủy lực?

Đây là ê tô cơ nhiều vị trí, sử dụng cơ cấu vít me cơ khí để tạo lực kẹp, không cần nguồn khí nén hoặc thủy lực.

HT107-100×500 phù hợp với loại máy nào?

Sản phẩm phù hợp với trung tâm gia công CNC, máy phay CNC và các dây chuyền gia công cơ khí chính xác cần kẹp nhiều chi tiết trong một lần gá.

HT107-100×500 khác gì so với HT107-75×500?

HT107-100×500 có hàm kẹp rộng 100 mm và lực kẹp 3.000 kgf, phù hợp với các chi tiết lớn hơn hoặc yêu cầu lực giữ chắc hơn so với dòng HT107-75×500.

9. Kết luận

Ê tô cơ nhiều vị trí HT107-100×500 là giải pháp gá kẹp chuyên nghiệp dành cho các doanh nghiệp cơ khí chính xác muốn nâng cao năng suất và tối ưu hóa hiệu quả sử dụng máy CNC. Với 4 vị trí kẹp, hàm kẹp 100 mm, chiều dài thân 500 mm, lực kẹp 3.000 kgf và thân thép hợp kim tôi cứng HRC58–62, sản phẩm đáp ứng hiệu quả nhu cầu gia công hàng loạt, đảm bảo độ chính xác cao và chi phí vận hành thấp. Đây là lựa chọn đáng đầu tư cho các nhà máy hướng tới sản xuất ổn định, chất lượng và bền vững.
