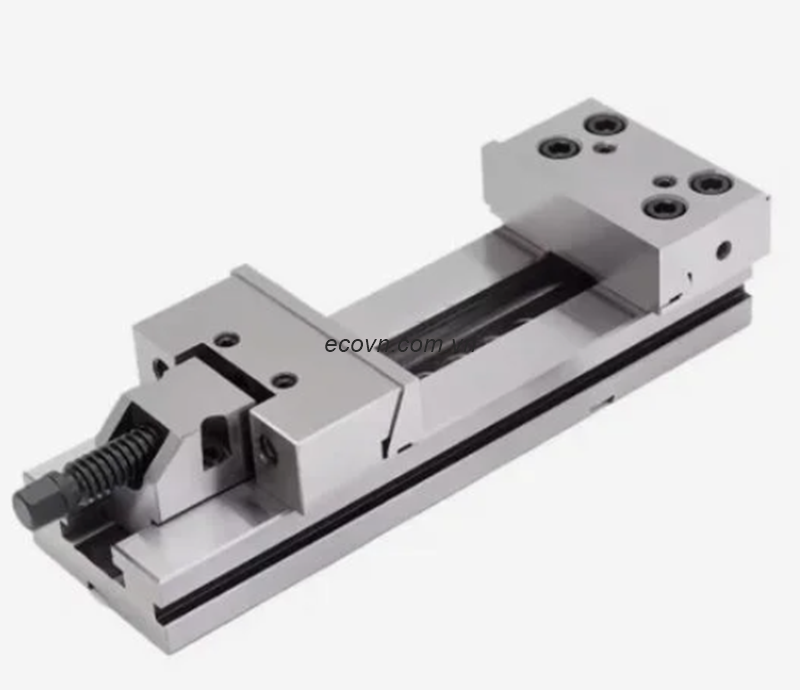

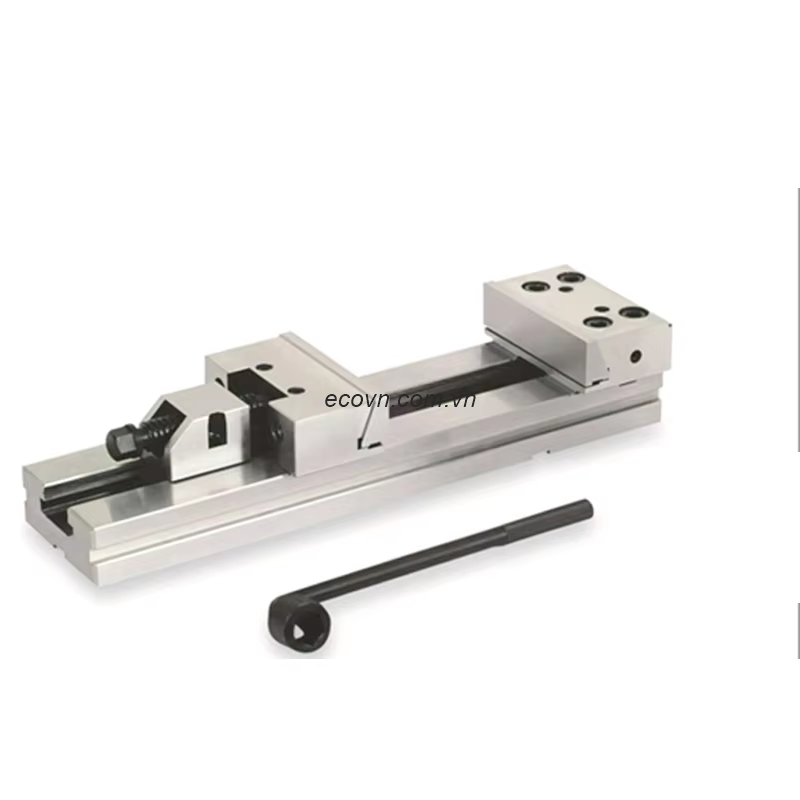

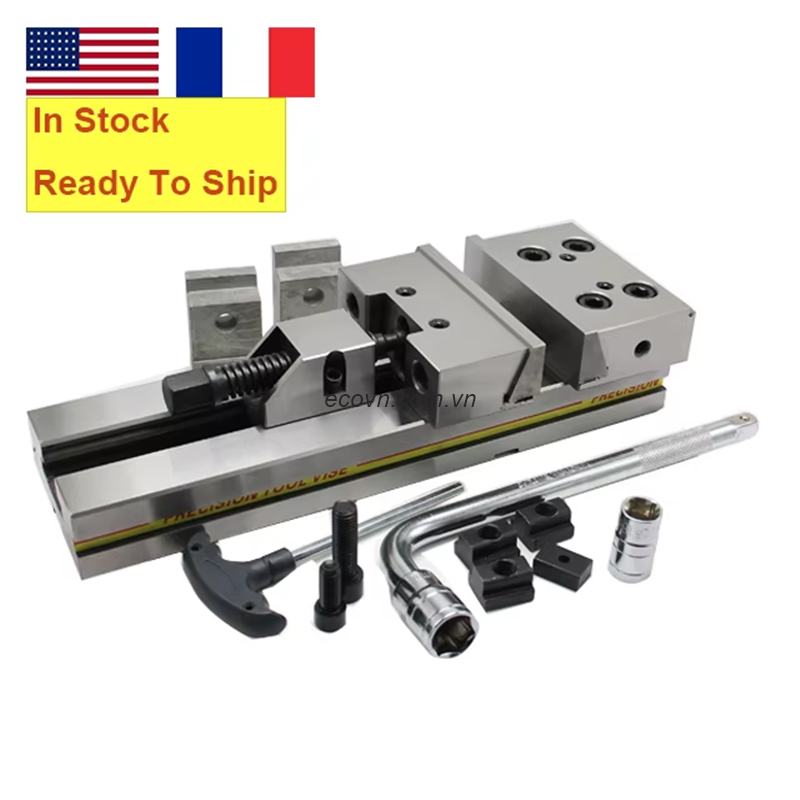

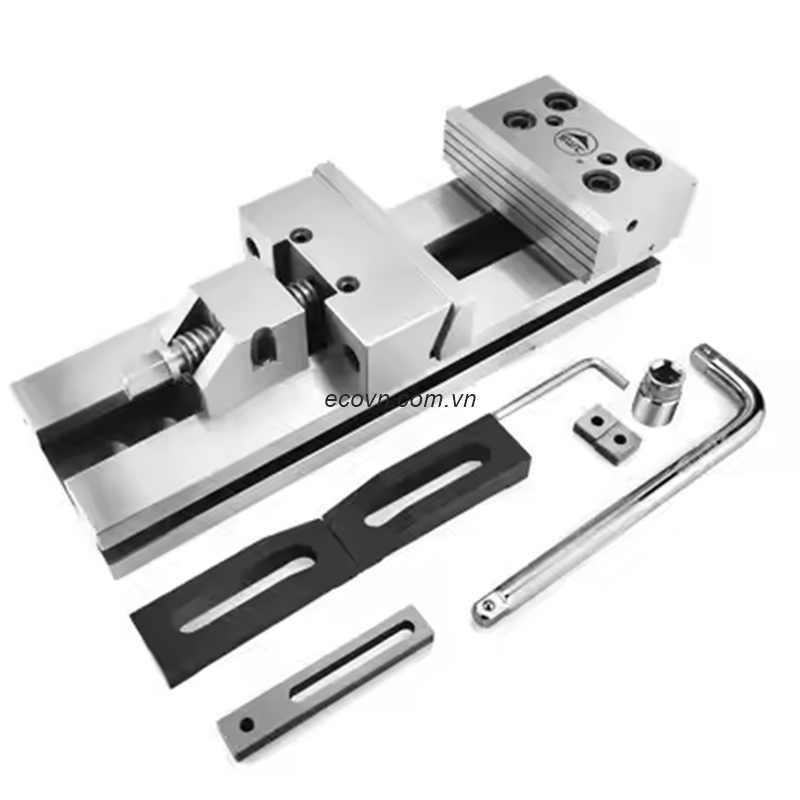

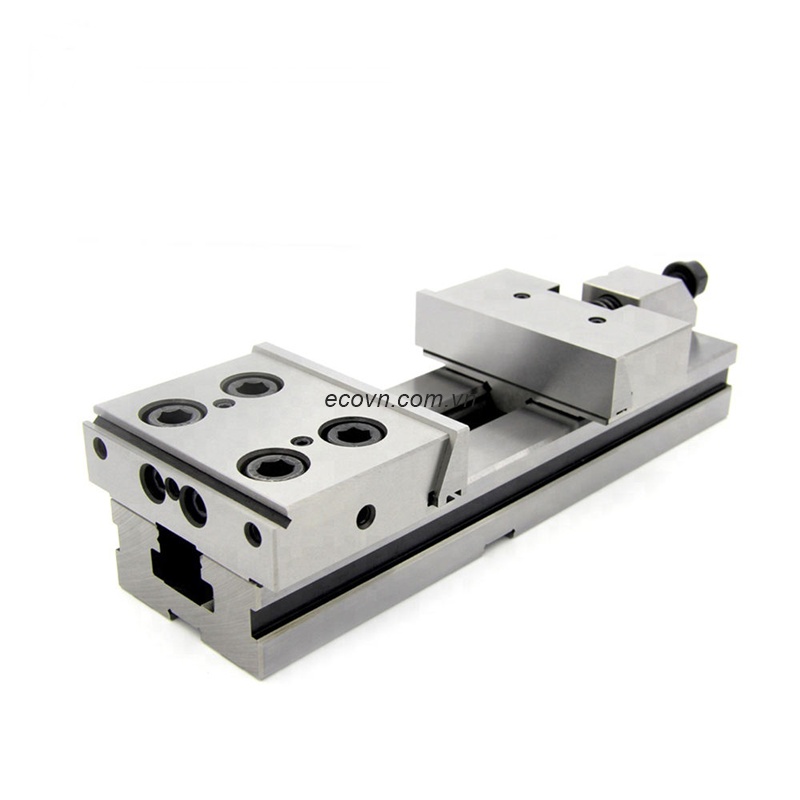

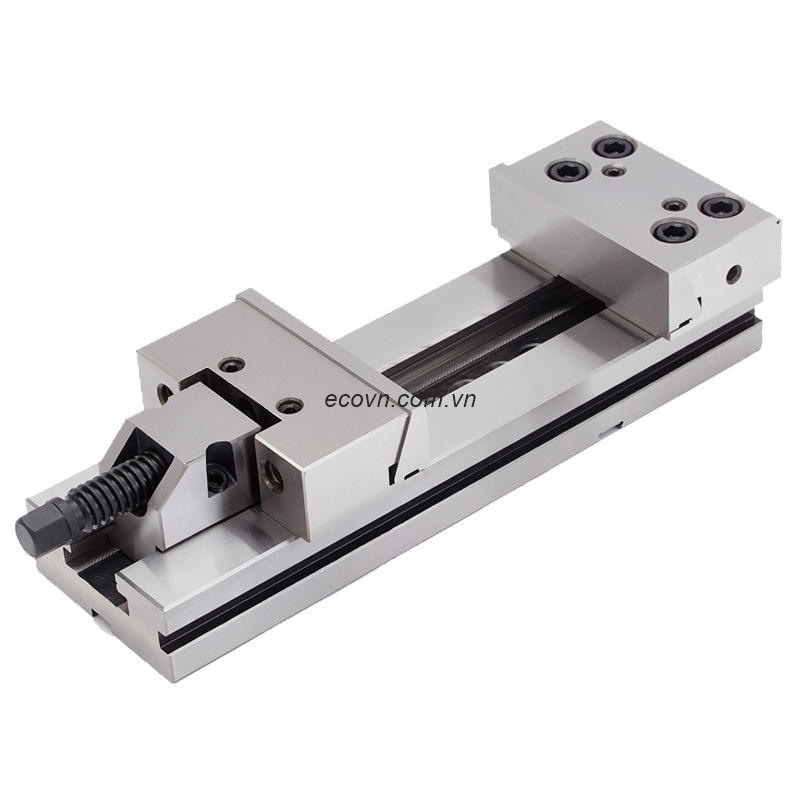

Ê tô GT200C-I – Ê tô mô-đun hành trình 400 mm cho gia công CNC tải nặng

Trong các xưởng gia công cơ khí hiện đại, việc gia công các chi tiết có chiều dài lớn đòi hỏi hệ thống kẹp phôi phải có hành trình rộng, lực kẹp mạnh và khả năng giữ phôi ổn định trong suốt quá trình cắt gọt. Nếu ê tô không đủ độ cứng hoặc hành trình mở quá nhỏ, người vận hành sẽ phải thay đổi đồ gá nhiều lần, làm giảm năng suất và ảnh hưởng đến độ chính xác của sản phẩm.

Ê tô GT200C-I là dòng ê tô mô-đun chính xác (Precision Modular Vise) được phát triển dành cho các trung tâm gia công CNC, máy phay CNC và các hệ thống gia công chính xác. Với chiều rộng hàm kẹp 200 mm, độ mở tối đa 400 mm và lực kẹp lên đến 10.000 kg, GT200C-I đáp ứng tốt nhu cầu gia công các chi tiết lớn trong ngành khuôn mẫu, chế tạo máy, cơ khí chính xác và sản xuất công nghiệp.

Sản phẩm được chế tạo từ thép hợp kim chất lượng cao, xử lý thấm cacbon và tôi cứng đạt HRC58–62, đảm bảo khả năng chống mài mòn, duy trì độ chính xác lâu dài và hoạt động ổn định trong môi trường sản xuất liên tục.

1. Thông số kỹ thuật ê tô GT200C-I

Model: GT200C-I

Loại sản phẩm: Ê tô mô-đun chính xác (Precision Modular Vise)

Chiều rộng hàm kẹp: 200 mm

Chiều cao hàm kẹp: 65 mm

Độ mở tối đa: 400 mm

Chiều dài tổng thể: 695 mm

Lực kẹp: 10.000 kg

Độ song song: 0.005 mm/100 mm

Độ vuông góc: 0.005 mm

Độ cứng bề mặt: HRC58–62

Vật liệu: Thép hợp kim 20CrMnTi, thấm cacbon và tôi cứng

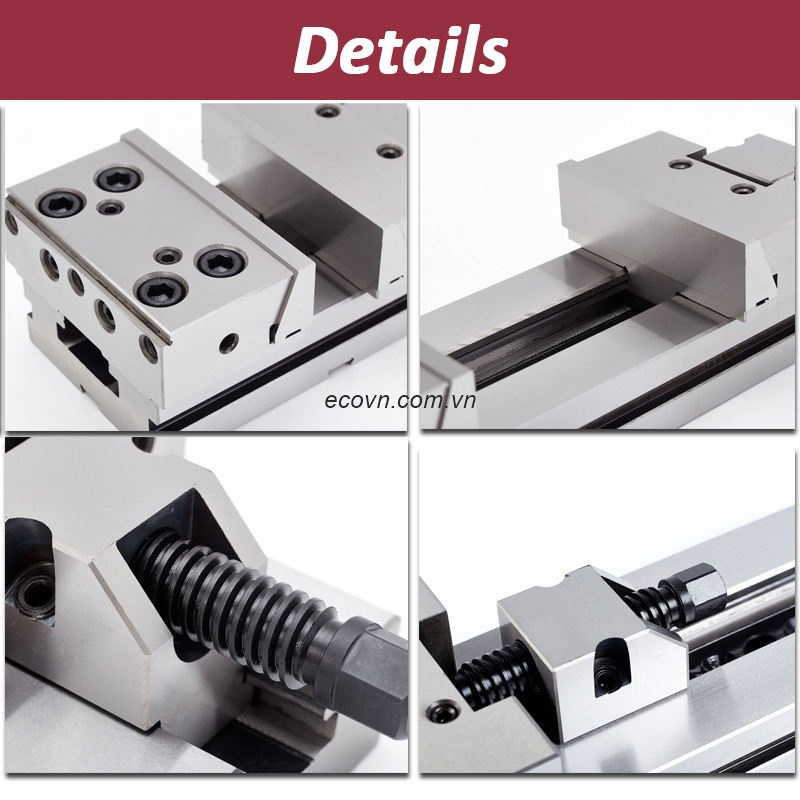

Kiểu thiết kế: Ê tô mô-đun với đế, hàm cố định và hàm di động có thể thay thế

Ứng dụng: Trung tâm gia công CNC, máy phay CNC, máy mài phẳng, máy cắt dây EDM, gia công khuôn mẫu và chế tạo đồ gá.

2. Đặc điểm nổi bật của ê tô GT200C-I

2.1. Hành trình mở 400 mm đáp ứng các chi tiết có kích thước lớn

GT200C-I được thiết kế với độ mở tối đa 400 mm, phù hợp để gia công các chi tiết dài mà vẫn đảm bảo độ ổn định trong quá trình cắt gọt.

Ưu điểm của hành trình lớn:

• Kẹp được nhiều kích thước phôi khác nhau.
• Giảm số lần thay đổi đồ gá.
• Tiết kiệm thời gian chuẩn bị sản xuất.
• Gia tăng hiệu quả sử dụng trung tâm gia công CNC.
• Phù hợp với sản xuất đơn chiếc và hàng loạt.

2.2. Lực kẹp 10.000 kg cho gia công tải nặng

GT200C-I sở hữu lực kẹp lên tới 10.000 kg, giúp giữ phôi chắc chắn ngay cả khi thực hiện các nguyên công phay thô hoặc gia công vật liệu có độ cứng cao.

Lợi ích của lực kẹp lớn:

• Hạn chế rung động.
• Ngăn ngừa dịch chuyển phôi.
• Tăng độ chính xác gia công.
• Cải thiện chất lượng bề mặt.
• Kéo dài tuổi thọ dao cắt.

2.3. Độ chính xác cao đáp ứng gia công CNC

GT200C-I được gia công và mài chính xác sau xử lý nhiệt.

Thông số đạt:

Độ song song: 0.005 mm/100 mm.

Độ vuông góc: 0.005 mm.

Độ chính xác này giúp định vị phôi ổn định, giảm sai số khi gá đặt và đáp ứng yêu cầu gia công khuôn mẫu, đồ gá và các chi tiết có dung sai nhỏ.

2.4. Thép hợp kim tôi cứng HRC58–62

Toàn bộ thân ê tô được chế tạo từ thép hợp kim chất lượng cao, sau khi thấm cacbon đạt độ cứng HRC58–62.

Ưu điểm nổi bật:

• Khả năng chống mài mòn cao.
• Chịu tải trọng lớn.
• Hạn chế biến dạng.
• Duy trì độ chính xác trong thời gian dài.
• Tuổi thọ sử dụng cao.

2.5. Thiết kế mô-đun hiện đại

GT200C-I sử dụng thiết kế mô-đun với các bộ phận có thể thay thế nhanh chóng.

Điều này mang lại nhiều lợi ích:

• Thay đổi cấu hình kẹp linh hoạt.
• Dễ bảo trì và sửa chữa.
• Thay thế hàm kẹp khi cần.
• Giảm thời gian dừng máy.
• Tăng hiệu quả sản xuất trên dây chuyền CNC.

3. Ứng dụng của ê tô GT200C-I

GT200C-I được ứng dụng rộng rãi trong:

• Trung tâm gia công CNC.
• Máy phay CNC.
• Máy phay cơ.
• Máy mài phẳng.
• Máy cắt dây EDM.
• Gia công khuôn ép nhựa.
• Gia công khuôn dập.
• Chế tạo đồ gá.
• Gia công linh kiện cơ khí chính xác.
• Chế tạo thiết bị công nghiệp.

Với hành trình mở 400 mm và lực kẹp lớn, sản phẩm phù hợp để gia công các chi tiết có kích thước trung bình và lớn trong nhiều lĩnh vực sản xuất.

4. Lợi ích khi sử dụng ê tô GT200C-I

Đầu tư GT200C-I mang lại nhiều lợi ích:

• Gia công ổn định các chi tiết dài.
• Tăng độ chính xác sản phẩm.
• Giảm thời gian gá đặt.
• Tăng năng suất máy CNC.
• Hạn chế hàng lỗi.
• Kéo dài tuổi thọ dao cụ.
• Tiết kiệm chi phí vận hành.
• Nâng cao hiệu quả đầu tư thiết bị.

5. Hướng dẫn sử dụng và bảo dưỡng

Để GT200C-I luôn hoạt động ổn định, người sử dụng nên:

• Làm sạch bề mặt bàn máy trước khi lắp đặt.
• Căn chỉnh ê tô bằng đồng hồ so.
• Đặt phôi tiếp xúc hoàn toàn với đáy hàm kẹp.
• Siết lực phù hợp với vật liệu gia công.
• Vệ sinh phoi sau mỗi ca làm việc.
• Bôi trơn vít me định kỳ.
• Kiểm tra độ mòn của hàm kẹp.
• Phủ dầu chống gỉ khi không sử dụng trong thời gian dài.

6. Vì sao nên lựa chọn ê tô GT200C-I?

GT200C-I là lựa chọn phù hợp cho các doanh nghiệp cần gia công các chi tiết có chiều dài lớn và yêu cầu lực kẹp mạnh.

Những ưu điểm nổi bật gồm:

• Hàm kẹp rộng 200 mm.
• Độ mở 400 mm.
• Lực kẹp 10.000 kg.
• Độ chính xác 0.005 mm/100 mm.
• Độ cứng HRC58–62.
• Thiết kế mô-đun linh hoạt.
• Dễ dàng thay thế phụ kiện.
• Hoạt động ổn định trên các trung tâm gia công CNC hiện đại.

7. Câu hỏi thường gặp

GT200C-I phù hợp với loại máy nào?

GT200C-I được sử dụng trên trung tâm gia công CNC, máy phay CNC, máy mài phẳng, máy cắt dây EDM và nhiều loại máy công cụ chính xác khác.

GT200C-I khác GT200B-I ở điểm nào?

GT200C-I có độ mở tối đa 400 mm và chiều dài tổng thể 695 mm, trong khi GT200B-I có độ mở 300 mm và chiều dài 595 mm. Hai model đều có hàm kẹp 200 mm và lực kẹp 10.000 kg, nhưng GT200C-I phù hợp hơn với các chi tiết có chiều dài lớn.

GT200C-I có phù hợp để gia công khuôn mẫu không?

Có. Với lực kẹp lớn, độ chính xác cao và vật liệu thép hợp kim tôi cứng, GT200C-I đáp ứng tốt yêu cầu gia công khuôn mẫu, đồ gá và các chi tiết cơ khí chính xác.

8. Kết luận

Ê tô GT200C-I là dòng ê tô mô-đun chính xác dành cho các doanh nghiệp cần gia công những chi tiết có kích thước lớn, yêu cầu hành trình kẹp 400 mm, lực kẹp 10.000 kg và độ chính xác cao. Thiết kế mô-đun, kết cấu thép hợp kim tôi cứng cùng khả năng làm việc ổn định giúp sản phẩm trở thành giải pháp tối ưu cho các trung tâm gia công CNC, xưởng khuôn mẫu và nhà máy cơ khí chính xác.

Nếu bạn đang tìm kiếm một ê tô CNC GT200C-I có độ bền cao, khả năng kẹp chắc chắn và đáp ứng tốt các yêu cầu gia công hiện đại, đây là lựa chọn đáng đầu tư để nâng cao năng suất, giảm sai số và tối ưu chi phí sản xuất.
