Ê tô GT200D-I – Ê tô mô-đun hành trình 500 mm cho gia công CNC hạng nặng

Trong các nhà máy cơ khí hiện đại, nhu cầu gia công những chi tiết có chiều dài lớn như tấm khuôn, thân máy, đồ gá, thanh dẫn hướng hay các kết cấu cơ khí ngày càng phổ biến. Để đảm bảo độ chính xác khi gia công, hệ thống kẹp phôi phải có hành trình mở rộng, lực kẹp lớn và độ cứng vững cao nhằm hạn chế rung động trong quá trình cắt gọt.

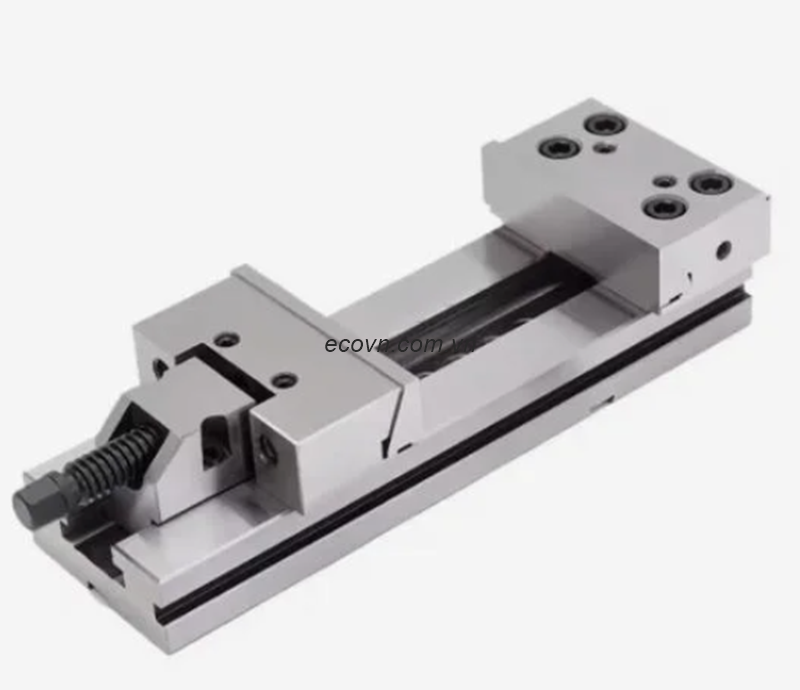

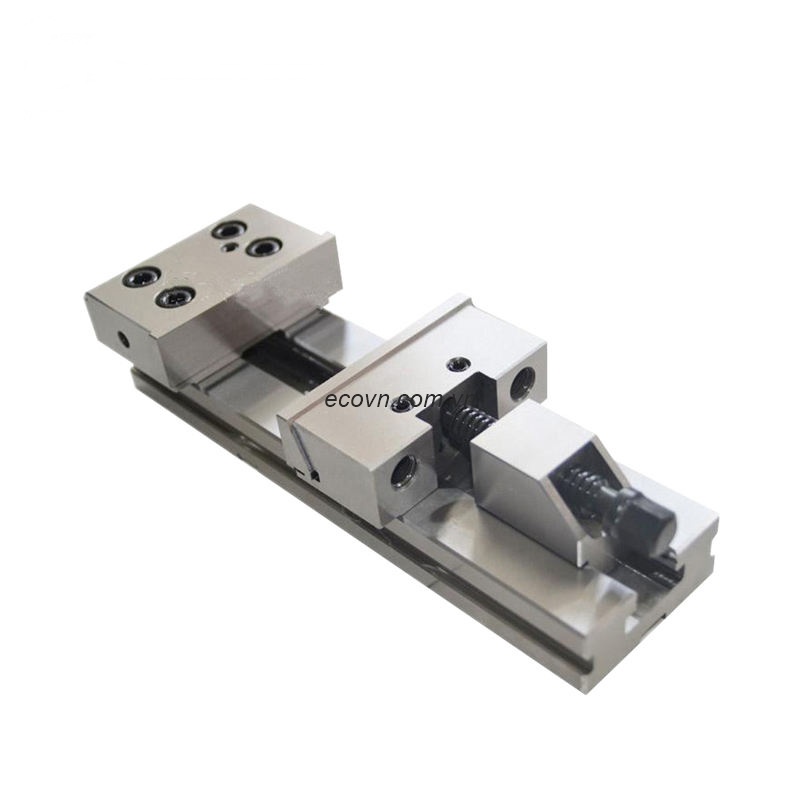

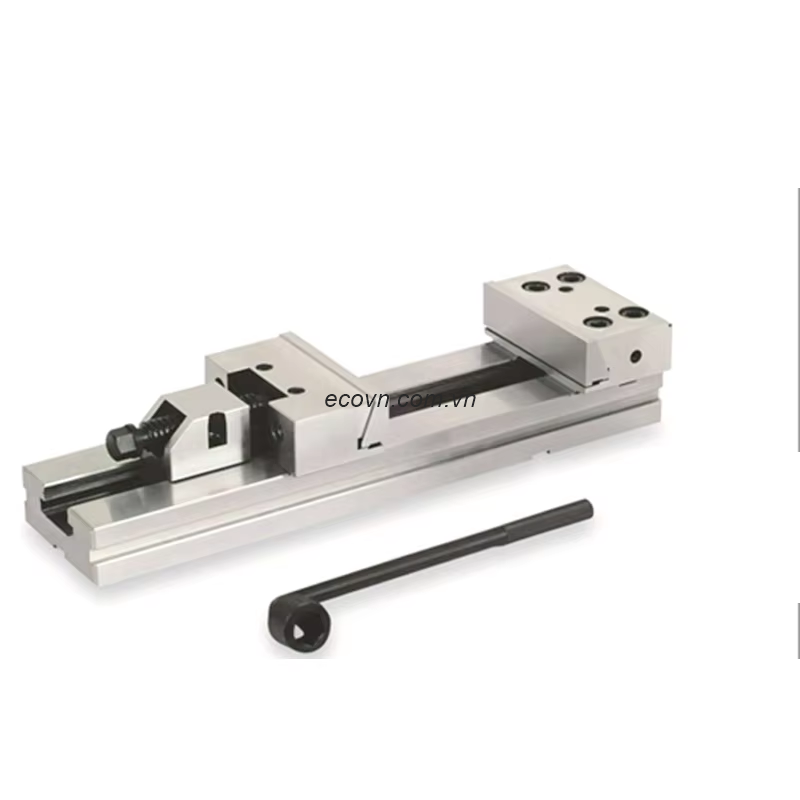

Ê tô GT200D-I là dòng ê tô mô-đun chính xác (Precision Modular Vise) được thiết kế dành riêng cho các trung tâm gia công CNC và máy phay công suất lớn. Với chiều rộng hàm kẹp 200 mm, độ mở tối đa 500 mm và lực kẹp lên đến 10.000 kg, GT200D-I đáp ứng tốt nhu cầu gia công các chi tiết có kích thước lớn nhưng vẫn đảm bảo độ chính xác và tính ổn định.

Sản phẩm được chế tạo từ thép hợp kim chất lượng cao, xử lý thấm cacbon và tôi cứng đạt HRC58–62, kết hợp với các bề mặt làm việc được mài chính xác giúp duy trì khả năng kẹp ổn định trong thời gian dài. Đây là một trong những model phù hợp cho các doanh nghiệp gia công khuôn mẫu, chế tạo máy và sản xuất cơ khí chính xác.

1. Thông số kỹ thuật ê tô GT200D-I

Model: GT200D-I

Loại sản phẩm: Ê tô mô-đun chính xác (Precision Modular Vise)

Chiều rộng hàm kẹp: 200 mm

Chiều cao hàm kẹp: 65 mm

Độ mở tối đa: 500 mm

Chiều dài tổng thể: 795 mm

Lực kẹp: 10.000 kg

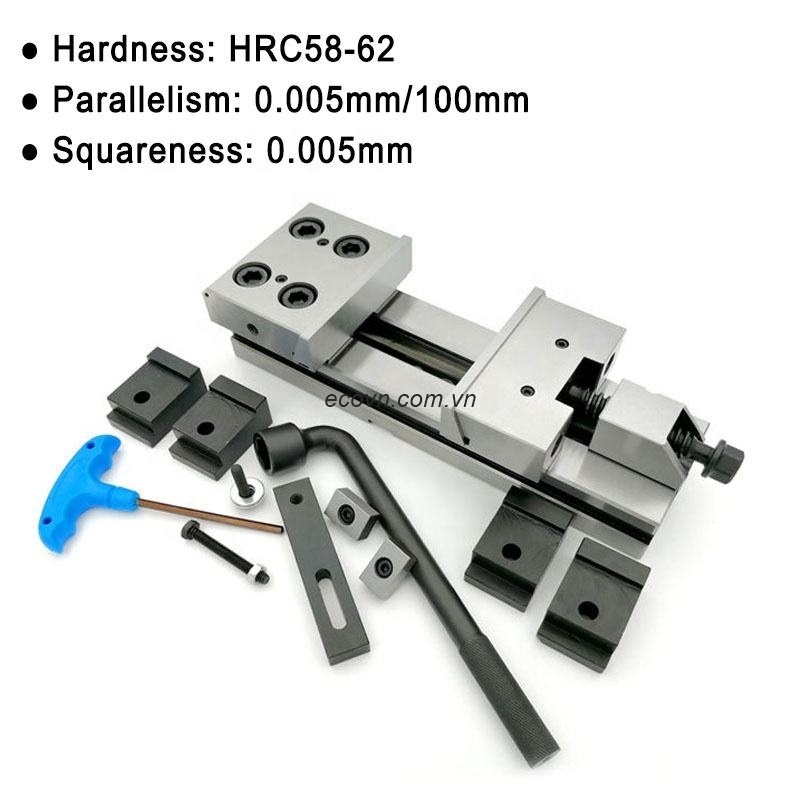

Độ song song: 0.005 mm/100 mm

Độ vuông góc: 0.005 mm

Độ cứng bề mặt: HRC58–62

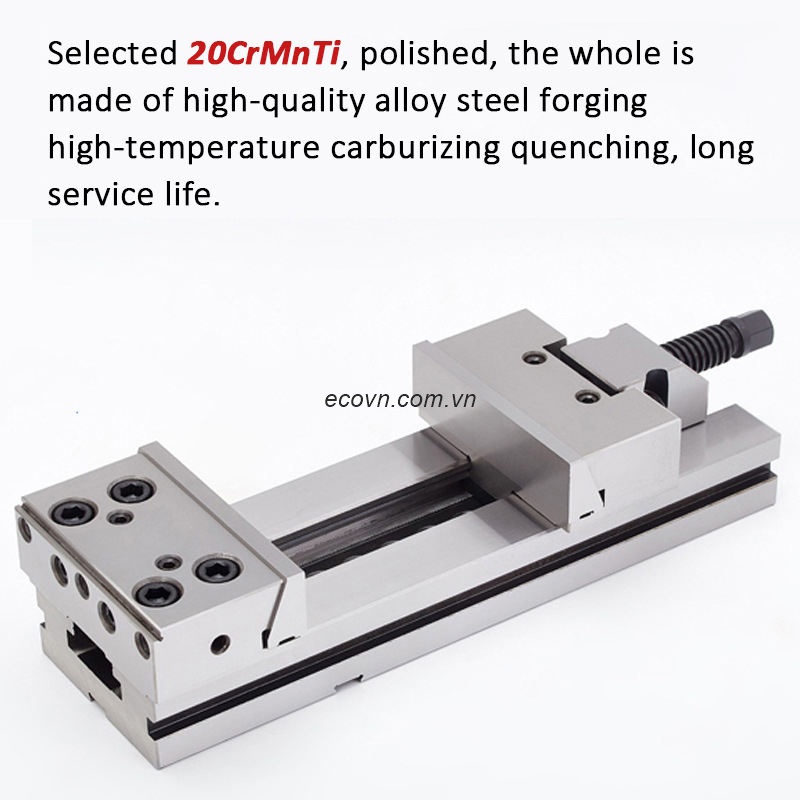

Vật liệu: Thép hợp kim 20CrMnTi, thấm cacbon và tôi cứng

Kiểu thiết kế: Ê tô mô-đun với đế và hàm kẹp có thể thay thế

Ứng dụng: Trung tâm gia công CNC, máy phay CNC, máy mài phẳng, máy cắt dây EDM, gia công khuôn mẫu, đồ gá và cơ khí chính xác.

2. Đặc điểm nổi bật của ê tô GT200D-I

2.1. Hành trình mở 500 mm cho các chi tiết kích thước lớn

Ưu điểm nổi bật nhất của GT200D-I là độ mở lên tới 500 mm, giúp gia công dễ dàng các chi tiết có chiều dài lớn mà không cần thay đổi nhiều loại đồ gá.

Lợi ích khi sử dụng hành trình mở lớn:

• Kẹp được nhiều kích thước phôi khác nhau.
• Giảm thời gian thay đổi đồ gá.
• Tăng tính linh hoạt trong sản xuất.
• Nâng cao hiệu suất của trung tâm gia công CNC.
• Phù hợp với các chi tiết dài hoặc nhiều vị trí gia công.

So với GT200C-I, GT200D-I mở rộng thêm 100 mm hành trình, giúp tăng đáng kể phạm vi ứng dụng.

2.2. Lực kẹp 10.000 kg giữ phôi tuyệt đối ổn định

GT200D-I được trang bị cơ cấu vít me có khả năng tạo lực kẹp lên tới 10.000 kg, giúp giữ chắc các chi tiết có trọng lượng lớn ngay cả khi gia công tải nặng.

Lực kẹp lớn mang lại nhiều lợi ích:

• Hạn chế rung động khi cắt.
• Ngăn ngừa hiện tượng trượt phôi.
• Gia tăng độ chính xác gia công.
• Cải thiện chất lượng bề mặt sản phẩm.
• Bảo vệ dao cắt và giảm chi phí thay dao.

Đây là ưu điểm rất quan trọng khi gia công thép khuôn, thép hợp kim hoặc inox trên các máy CNC công suất lớn.

2.3. Độ chính xác cao đáp ứng tiêu chuẩn gia công CNC

GT200D-I được gia công bằng công nghệ mài chính xác sau xử lý nhiệt.

Thông số kỹ thuật:

Độ song song: 0.005 mm/100 mm

Độ vuông góc: 0.005 mm

Các thông số này giúp đảm bảo khả năng định vị phôi chính xác, giảm sai số lặp lại và đáp ứng yêu cầu gia công khuôn mẫu, đồ gá cũng như các chi tiết cơ khí có dung sai nhỏ.

2.4. Thép hợp kim tôi cứng HRC58–62

GT200D-I được chế tạo từ thép hợp kim chất lượng cao, sau khi thấm cacbon và xử lý nhiệt đạt độ cứng bề mặt HRC58–62.

Những ưu điểm nổi bật gồm:

• Chống mài mòn hiệu quả.
• Chịu tải trọng lớn.
• Hạn chế biến dạng.
• Duy trì độ chính xác lâu dài.
• Tuổi thọ cao trong môi trường sản xuất liên tục.

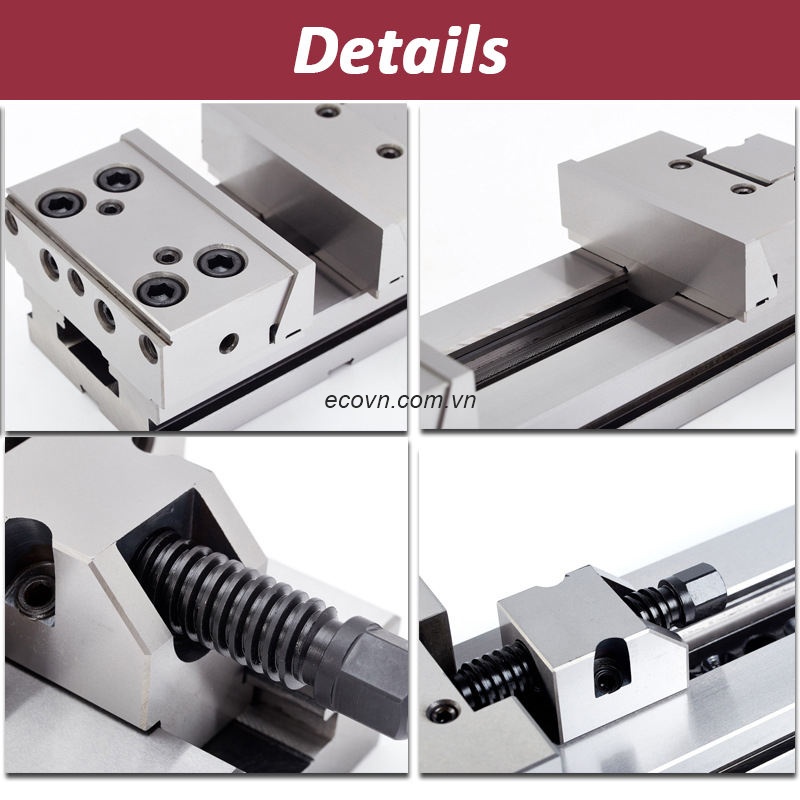

Các bề mặt tiếp xúc đều được mài tinh nhằm đảm bảo độ cứng vững và độ ổn định trong suốt thời gian sử dụng.

2.5. Thiết kế mô-đun linh hoạt

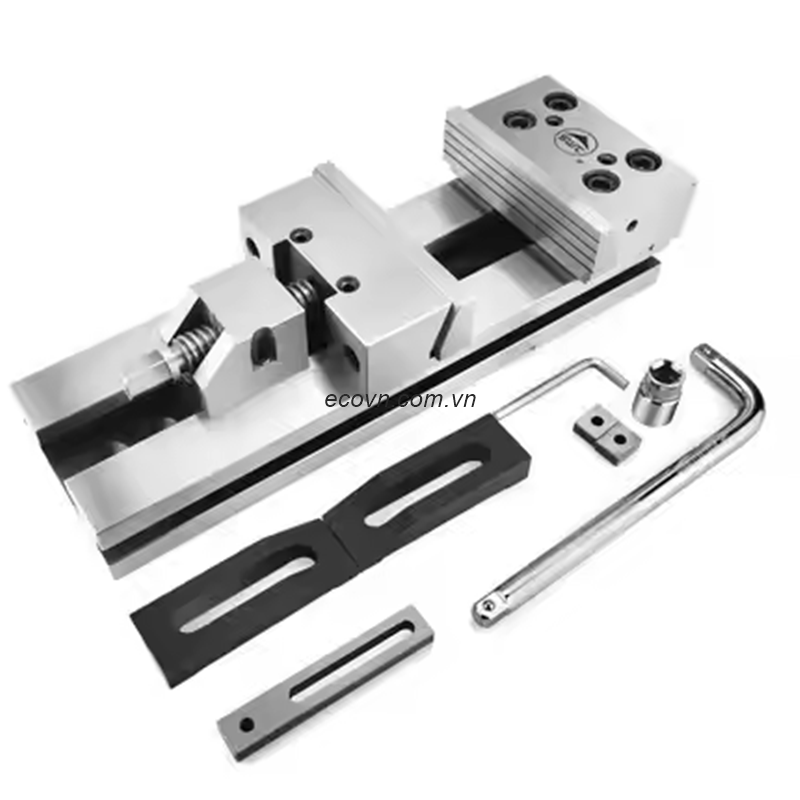

GT200D-I sử dụng thiết kế mô-đun với đế, hàm cố định và hàm di động có thể tháo lắp hoặc thay thế.

Ưu điểm của thiết kế này:

• Thay đổi cấu hình kẹp nhanh.
• Dễ bảo trì và sửa chữa.
• Có thể thay thế hàm kẹp khi mòn.
• Giảm thời gian dừng máy.
• Tối ưu hiệu quả sản xuất trên dây chuyền CNC.

Thiết kế mô-đun cũng giúp doanh nghiệp tiết kiệm chi phí đầu tư khi cần mở rộng hệ thống gá kẹp.

3. Ứng dụng của ê tô GT200D-I

GT200D-I được sử dụng phổ biến trong:

• Trung tâm gia công CNC.
• Máy phay CNC.
• Máy phay cơ.
• Máy mài phẳng.
• Máy cắt dây EDM.
• Gia công khuôn ép nhựa.
• Gia công khuôn dập.
• Gia công chi tiết kết cấu lớn.
• Chế tạo đồ gá.
• Sản xuất thiết bị công nghiệp.

Nhờ hành trình mở 500 mm và lực kẹp lớn, sản phẩm phù hợp với cả sản xuất đơn chiếc và dây chuyền sản xuất hàng loạt.

4. Lợi ích khi đầu tư ê tô GT200D-I

Lựa chọn GT200D-I mang lại nhiều giá trị cho doanh nghiệp:

• Gia công ổn định các chi tiết dài.
• Giảm thời gian gá đặt.
• Tăng độ chính xác của sản phẩm.
• Hạn chế tỷ lệ hàng lỗi.
• Tăng năng suất máy CNC.
• Kéo dài tuổi thọ dao cụ.
• Giảm chi phí sản xuất.
• Tối ưu hiệu quả đầu tư thiết bị.

5. Hướng dẫn sử dụng và bảo dưỡng

Để GT200D-I hoạt động ổn định và bền bỉ, nên thực hiện:

• Làm sạch bề mặt bàn máy trước khi lắp đặt.
• Căn chỉnh ê tô bằng đồng hồ so.
• Đặt phôi sát đáy hàm kẹp.
• Siết lực phù hợp với vật liệu gia công.
• Vệ sinh phoi sau mỗi ca sản xuất.
• Bôi trơn vít me và ray dẫn hướng định kỳ.
• Kiểm tra độ mòn của hàm kẹp.
• Phủ dầu chống gỉ khi không sử dụng trong thời gian dài.

6. Vì sao nên lựa chọn ê tô GT200D-I?

GT200D-I là lựa chọn phù hợp cho các doanh nghiệp cần gia công các chi tiết có chiều dài lớn và tải trọng cao.

Những ưu điểm nổi bật gồm:

• Hàm kẹp rộng 200 mm.
• Độ mở 500 mm.
• Lực kẹp 10.000 kg.
• Độ chính xác 0.005 mm/100 mm.
• Độ cứng HRC58–62.
• Thiết kế mô-đun linh hoạt.
• Chịu tải trọng lớn.
• Hoạt động ổn định trên các trung tâm gia công CNC hiện đại.

7. Câu hỏi thường gặp

GT200D-I phù hợp với loại máy nào?

GT200D-I được sử dụng trên trung tâm gia công CNC, máy phay CNC, máy mài phẳng, máy cắt dây EDM và nhiều loại máy công cụ chính xác khác.

GT200D-I khác GT200C-I ở điểm nào?

GT200D-I có độ mở tối đa 500 mm và chiều dài tổng thể 795 mm, trong khi GT200C-I có độ mở 400 mm và chiều dài 695 mm. Hai model đều có hàm kẹp 200 mm và lực kẹp 10.000 kg, nhưng GT200D-I phù hợp hơn với các chi tiết có chiều dài lớn hoặc cần phạm vi kẹp rộng hơn.

GT200D-I có phù hợp để gia công khuôn mẫu không?

Có. Với lực kẹp lớn, độ chính xác cao và kết cấu thép hợp kim tôi cứng, GT200D-I đáp ứng rất tốt yêu cầu gia công khuôn mẫu, đồ gá và các chi tiết cơ khí chính xác.

8. Kết luận

Ê tô GT200D-I là dòng ê tô mô-đun chính xác được thiết kế cho các doanh nghiệp cần gia công những chi tiết có kích thước lớn và chiều dài lên đến 500 mm. Với hàm kẹp 200 mm, lực kẹp 10.000 kg, độ chính xác 0.005 mm/100 mm cùng thiết kế mô-đun hiện đại, GT200D-I mang lại khả năng kẹp phôi ổn định, nâng cao năng suất và đảm bảo chất lượng gia công trong các ứng dụng CNC chuyên nghiệp.

Nếu doanh nghiệp của bạn đang tìm kiếm một ê tô CNC GT200D-I có khả năng làm việc bền bỉ, hành trình lớn và độ chính xác cao, đây là giải pháp tối ưu cho các xưởng cơ khí chính xác, nhà máy khuôn mẫu và dây chuyền sản xuất công nghiệp hiện đại.
