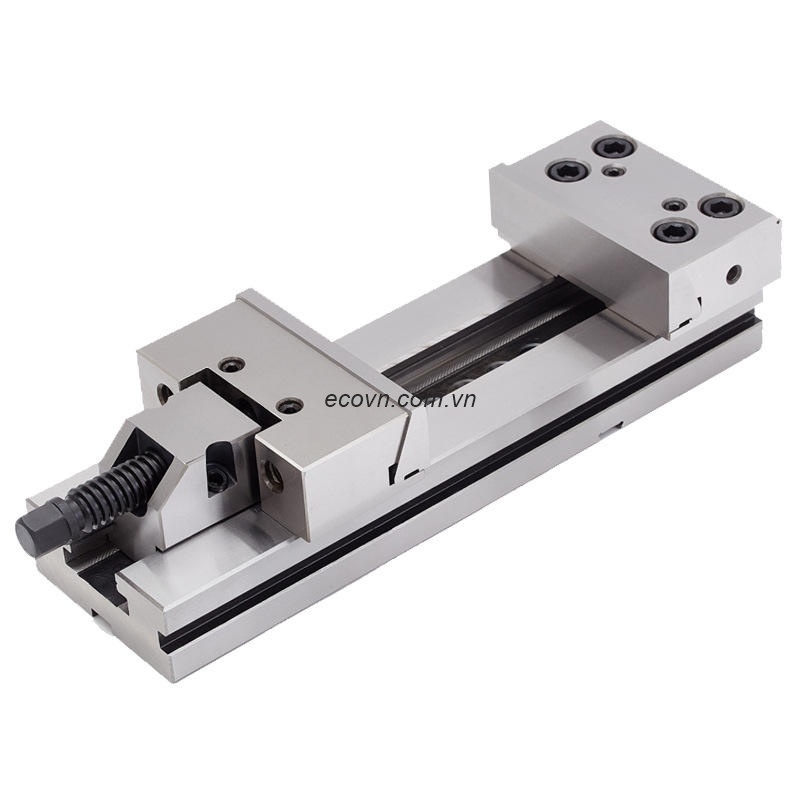

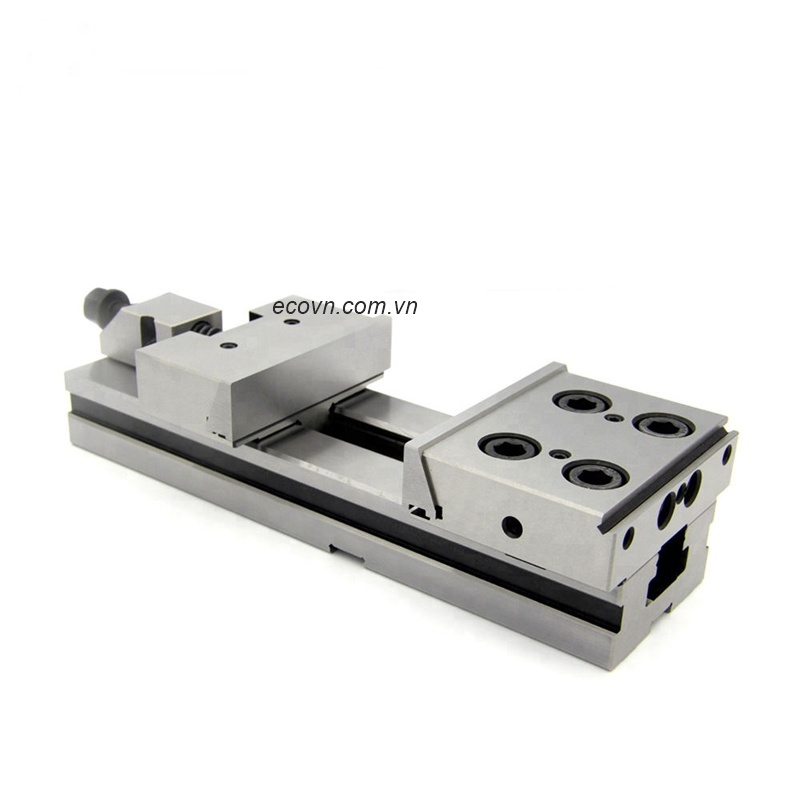

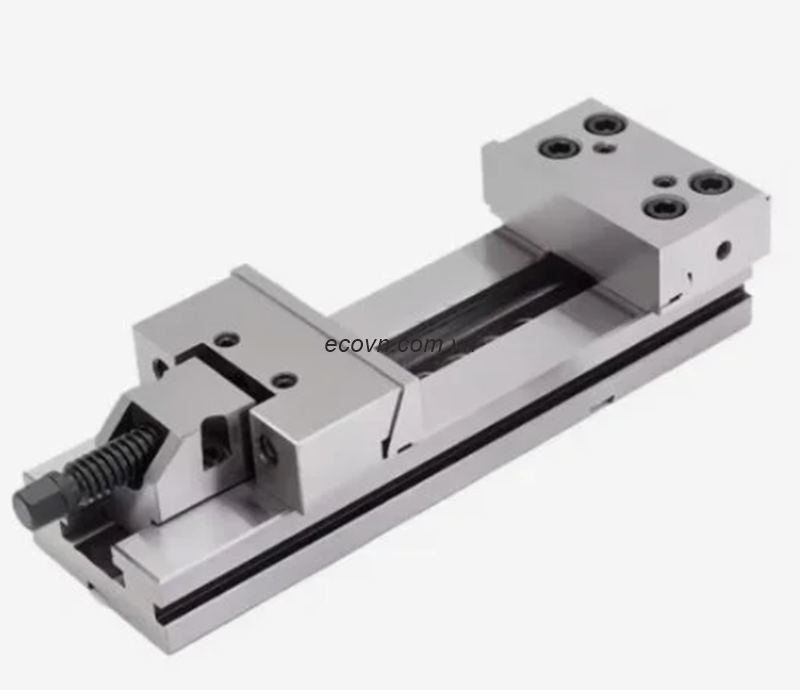

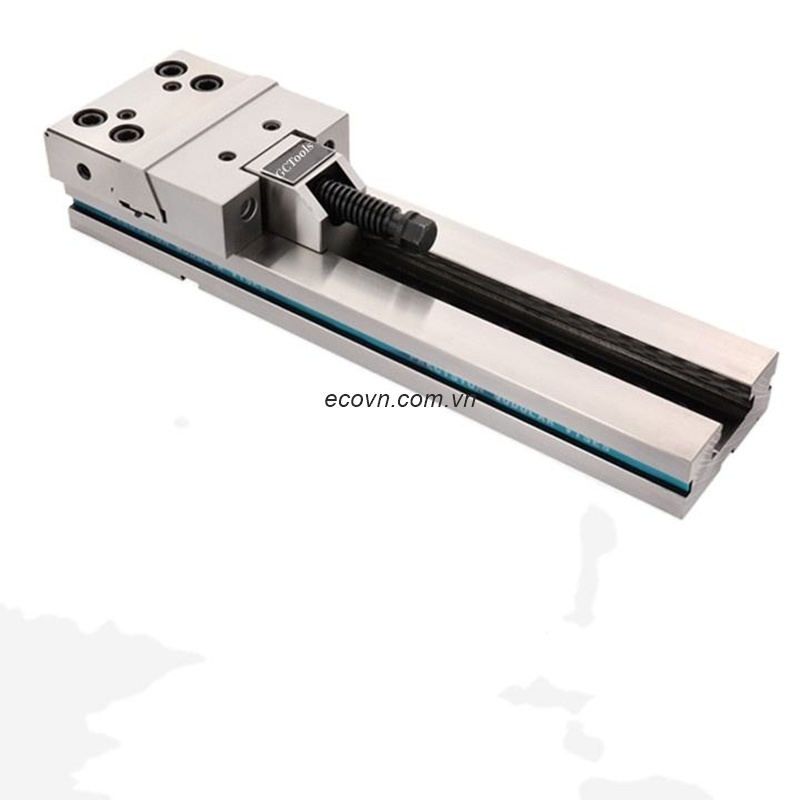

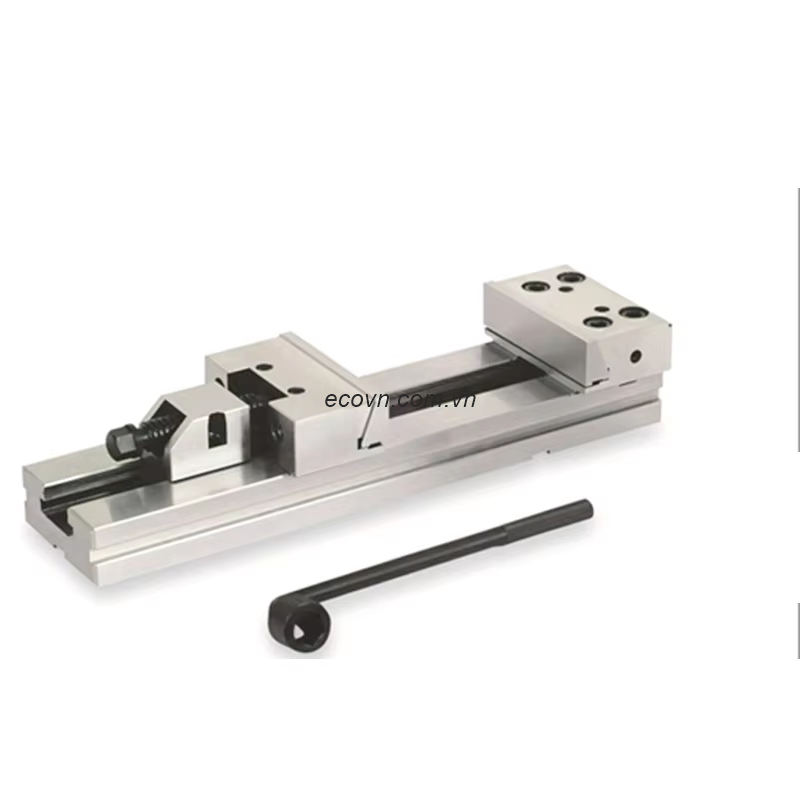

Ê tô GT300A-I – Ê tô mô-đun chính xác 300 mm cho gia công CNC tải trọng lớn

Trong gia công cơ khí chính xác, đặc biệt là gia công khuôn mẫu cỡ lớn, kết cấu thép và các chi tiết công nghiệp có kích thước lớn, việc lựa chọn ê tô phù hợp quyết định trực tiếp đến chất lượng sản phẩm và hiệu suất sản xuất. Một hệ thống kẹp phôi có lực kẹp yếu hoặc độ cứng thấp sẽ làm giảm độ chính xác, gây rung động và ảnh hưởng đến tuổi thọ dao cắt.

Ê tô GT300A-I là dòng ê tô mô-đun chính xác (Precision Modular Vise) được thiết kế dành cho các trung tâm gia công CNC công suất lớn. Với chiều rộng hàm kẹp 300 mm, độ mở 200 mm và lực kẹp lên đến 12.000 kg, sản phẩm đáp ứng tốt các yêu cầu gia công tải nặng nhưng vẫn đảm bảo độ chính xác cao.

Toàn bộ thân ê tô được chế tạo từ thép hợp kim 20CrMnTi, xử lý thấm cacbon và tôi cứng đạt HRC58–62, kết hợp với các bề mặt làm việc được mài chính xác giúp duy trì độ ổn định trong thời gian dài. GT300A-I là lựa chọn phù hợp cho các doanh nghiệp sản xuất khuôn mẫu, chế tạo máy, gia công chi tiết lớn và các nhà máy cơ khí hiện đại.

1. Thông số kỹ thuật ê tô GT300A-I

Model: GT300A-I

Loại sản phẩm: Ê tô mô-đun chính xác (Precision Modular Vise)

Chiều rộng hàm kẹp: 300 mm

Chiều cao hàm kẹp: 80 mm

Độ mở tối đa: 200 mm

Chiều dài tổng thể: 535 mm

Lực kẹp: 12.000 kg

Độ song song: 0.005 mm/100 mm

Độ vuông góc: 0.005 mm

Độ cứng bề mặt: HRC58–62

Vật liệu: Thép hợp kim 20CrMnTi, thấm cacbon và tôi cứng

Kiểu thiết kế: Ê tô mô-đun với hàm kẹp và đế có thể thay thế

Ứng dụng: Trung tâm gia công CNC, máy phay CNC, máy mài phẳng, máy cắt dây EDM, gia công khuôn mẫu và chế tạo đồ gá.

2. Đặc điểm nổi bật của ê tô GT300A-I

2.1. Hàm kẹp rộng 300 mm cho phôi kích thước lớn

GT300A-I sở hữu chiều rộng hàm lên đến 300 mm, lớn hơn đáng kể so với các dòng GT200. Diện tích tiếp xúc lớn giúp phân bố lực kẹp đều trên bề mặt phôi, hạn chế biến dạng khi gia công.

Ưu điểm nổi bật:

• Kẹp chắc các chi tiết có kích thước lớn.
• Phân bố lực đều trên toàn bộ bề mặt.
• Giảm biến dạng khi gia công.
• Gia tăng độ cứng vững.
• Phù hợp với khuôn mẫu và kết cấu cơ khí lớn.

2.2. Lực kẹp cực lớn 12.000 kg

GT300A-I được thiết kế với lực kẹp lên tới 12.000 kg, cao hơn dòng GT200, đáp ứng tốt các nguyên công cắt gọt tải nặng.

Lực kẹp lớn mang lại nhiều lợi ích:

• Giữ phôi ổn định trong quá trình gia công.
• Hạn chế rung động.
• Tăng độ chính xác.
• Cải thiện chất lượng bề mặt.
• Bảo vệ dao cắt và giảm chi phí sản xuất.

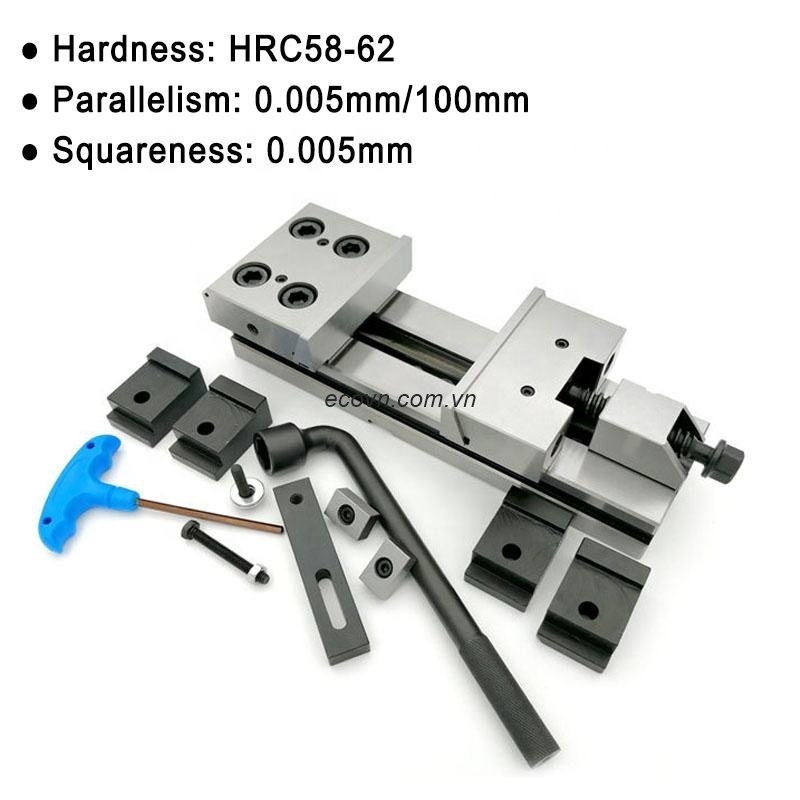

2.3. Độ chính xác cao

Các bề mặt làm việc được mài chính xác sau xử lý nhiệt.

Thông số kỹ thuật:

Độ song song: 0.005 mm/100 mm

Độ vuông góc: 0.005 mm

Đây là tiêu chuẩn phù hợp cho các ứng dụng gia công CNC yêu cầu dung sai nhỏ, giúp giảm sai số khi gá đặt và tăng độ chính xác của sản phẩm.

2.4. Thép hợp kim tôi cứng HRC58–62

GT300A-I được sản xuất từ thép hợp kim 20CrMnTi, sau khi thấm cacbon và xử lý nhiệt đạt độ cứng HRC58–62.

Nhờ đó sản phẩm có:

• Khả năng chống mài mòn cao.
• Chịu tải trọng lớn.
• Độ ổn định lâu dài.
• Chống biến dạng.
• Tuổi thọ sử dụng cao.

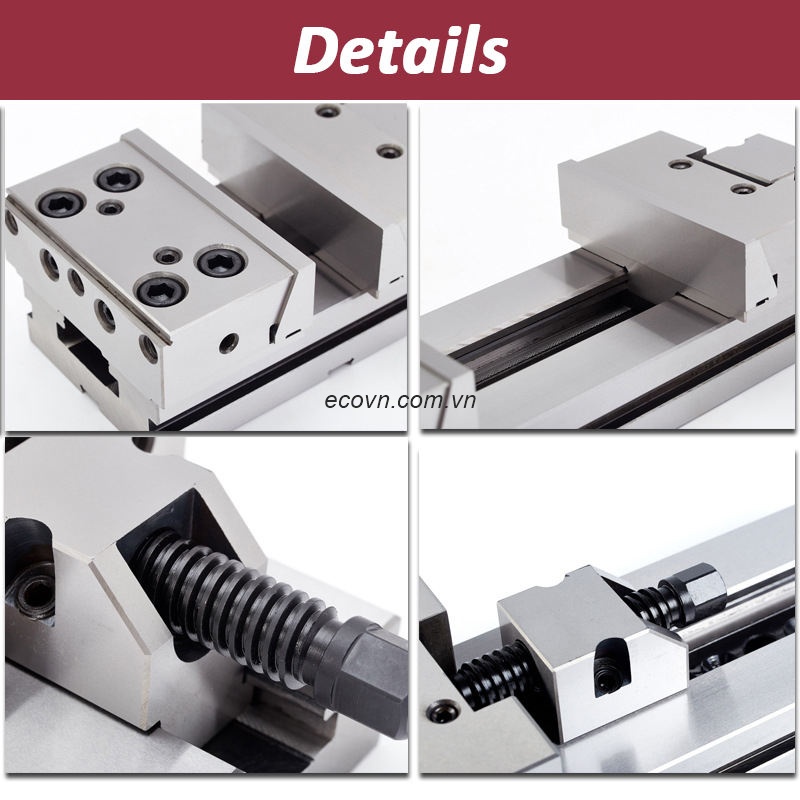

2.5. Thiết kế mô-đun linh hoạt

GT300A-I sử dụng kết cấu mô-đun hiện đại với đế và hàm kẹp có thể thay thế.

Ưu điểm của thiết kế này:

• Dễ thay đổi cấu hình kẹp.
• Thuận tiện bảo trì.
• Thay thế hàm nhanh chóng.
• Giảm thời gian dừng máy.
• Tăng hiệu quả khai thác thiết bị CNC.

3. Ứng dụng của ê tô GT300A-I

GT300A-I được sử dụng rộng rãi trong:

• Trung tâm gia công CNC.
• Máy phay CNC.
• Máy phay giường.
• Máy doa ngang.
• Máy mài phẳng.
• Máy cắt dây EDM.
• Gia công khuôn ép nhựa.
• Gia công khuôn dập.
• Chế tạo đồ gá.
• Gia công kết cấu cơ khí lớn.
• Chế tạo thiết bị công nghiệp.

4. Lợi ích khi sử dụng ê tô GT300A-I

Việc đầu tư GT300A-I giúp doanh nghiệp:

• Gia công ổn định các chi tiết lớn.
• Nâng cao độ chính xác.
• Giảm thời gian gá đặt.
• Tăng năng suất máy CNC.
• Hạn chế hàng lỗi.
• Kéo dài tuổi thọ dao cụ.
• Giảm chi phí sản xuất.
• Tăng hiệu quả đầu tư thiết bị.

5. Hướng dẫn sử dụng và bảo dưỡng

Để GT300A-I hoạt động bền bỉ và chính xác, nên:

• Làm sạch bàn máy trước khi lắp đặt.
• Căn chỉnh bằng đồng hồ so.
• Đặt phôi sát đáy hàm kẹp.
• Siết lực phù hợp với vật liệu.
• Bôi trơn vít me định kỳ.
• Vệ sinh phoi sau mỗi ca làm việc.
• Kiểm tra độ mòn của hàm kẹp.
• Phủ dầu chống gỉ khi bảo quản lâu ngày.

6. Vì sao nên lựa chọn ê tô GT300A-I?

GT300A-I là giải pháp lý tưởng cho các doanh nghiệp cần gia công tải trọng lớn.

Những ưu điểm nổi bật gồm:

• Hàm kẹp 300 mm.
• Độ mở 200 mm.
• Lực kẹp 12.000 kg.
• Độ chính xác 0.005 mm/100 mm.
• Độ cứng HRC58–62.
• Thiết kế mô-đun linh hoạt.
• Chịu tải trọng cao.
• Phù hợp với các trung tâm gia công CNC hiện đại.

7. Câu hỏi thường gặp

GT300A-I phù hợp với loại máy nào?

GT300A-I được thiết kế để sử dụng trên trung tâm gia công CNC, máy phay CNC, máy doa, máy mài phẳng và nhiều máy công cụ chính xác khác.

GT300A-I khác GT200A-I ở điểm nào?

GT300A-I có hàm kẹp rộng 300 mm, chiều cao hàm 80 mm và lực kẹp 12.000 kg, trong khi GT200A-I có hàm kẹp 200 mm, chiều cao 65 mm và lực kẹp 10.000 kg. GT300A-I phù hợp với các chi tiết lớn và yêu cầu tải trọng cao hơn.

GT300A-I có phù hợp để gia công khuôn mẫu không?

Có. Với lực kẹp lớn, kết cấu thép hợp kim tôi cứng và độ chính xác cao, GT300A-I đáp ứng tốt các yêu cầu gia công khuôn mẫu, đồ gá và các chi tiết cơ khí chính xác.

8. Kết luận

Ê tô GT300A-I là dòng ê tô mô-đun chính xác cao cấp dành cho các trung tâm gia công CNC và doanh nghiệp cơ khí cần xử lý những chi tiết có kích thước lớn. Với hàm kẹp 300 mm, độ mở 200 mm, lực kẹp 12.000 kg, độ chính xác 0.005 mm/100 mm và kết cấu thép hợp kim tôi cứng, sản phẩm mang lại khả năng kẹp phôi ổn định, nâng cao năng suất và đảm bảo chất lượng gia công trong các ứng dụng công nghiệp hiện đại.
