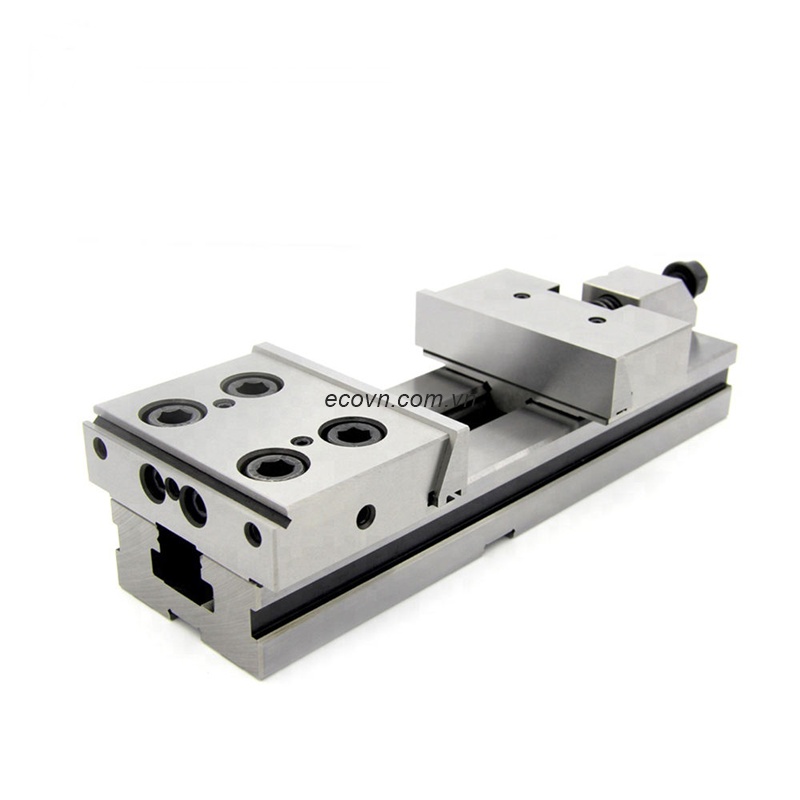

Ê tô GT300B-I – Ê tô mô-đun chính xác 300 mm dành cho trung tâm gia công CNC

Trong gia công CNC hiện đại, việc gia công các chi tiết có kích thước lớn đòi hỏi hệ thống gá kẹp phải có lực kẹp mạnh, độ cứng cao và khả năng định vị chính xác. Một chiếc ê tô không đáp ứng được các tiêu chí này sẽ dễ làm phôi bị dịch chuyển, ảnh hưởng đến độ chính xác của sản phẩm và làm giảm tuổi thọ dao cắt.

Ê tô GT300B-I là dòng ê tô mô-đun chính xác (Precision Modular Vise) được thiết kế dành cho các trung tâm gia công CNC, máy phay CNC, máy doa và các máy công cụ chính xác. Với chiều rộng hàm kẹp 300 mm, độ mở tối đa 300 mm và lực kẹp lên đến 12.000 kg, GT300B-I mang lại khả năng kẹp phôi chắc chắn, giúp gia công ổn định các chi tiết có kích thước lớn và tải trọng cao.

Sản phẩm được chế tạo từ thép hợp kim chất lượng cao, xử lý thấm cacbon và tôi cứng đạt HRC58–62. Các bề mặt làm việc được mài chính xác giúp đảm bảo độ song song và độ vuông góc, đáp ứng yêu cầu của các ngành khuôn mẫu, chế tạo máy và cơ khí chính xác.

1. Thông số kỹ thuật ê tô GT300B-I

Model: GT300B-I

Loại sản phẩm: Ê tô mô-đun chính xác (Precision Modular Vise)

Chiều rộng hàm kẹp: 300 mm

Chiều cao hàm kẹp: 80 mm

Độ mở tối đa: 300 mm

Chiều dài tổng thể: 635 mm

Lực kẹp: 12.000 kg

Độ song song: 0.005 mm/100 mm

Độ vuông góc: 0.005 mm

Độ cứng bề mặt: HRC58–62

Vật liệu: Thép hợp kim 20CrMnTi, xử lý thấm cacbon và tôi cứng

Kiểu thiết kế: Ê tô mô-đun với hàm cố định, hàm di động và đế có thể thay thế

Ứng dụng: Trung tâm gia công CNC, máy phay CNC, máy doa, máy mài phẳng, máy cắt dây EDM, gia công khuôn mẫu và chế tạo đồ gá.

2. Đặc điểm nổi bật của ê tô GT300B-I

2.1. Hàm kẹp rộng 300 mm và hành trình mở 300 mm

GT300B-I được thiết kế với chiều rộng hàm 300 mm và độ mở tối đa 300 mm, đáp ứng nhu cầu gia công các chi tiết có kích thước trung bình và lớn.

Ưu điểm của thiết kế này:

• Kẹp được nhiều loại phôi khác nhau.
• Phân bố lực kẹp đồng đều.
• Hạn chế biến dạng chi tiết.
• Tăng độ cứng vững trong quá trình cắt gọt.
• Rút ngắn thời gian thay đổi đồ gá.

2.2. Lực kẹp 12.000 kg cho gia công tải nặng

GT300B-I sử dụng cơ cấu vít me có khả năng tạo lực kẹp lên tới 12.000 kg, giúp giữ phôi chắc chắn trong các nguyên công phay thô và phay tinh.

Những lợi ích nổi bật:

• Giảm rung động khi gia công.
• Ngăn ngừa hiện tượng trượt phôi.
• Nâng cao độ chính xác.
• Tăng chất lượng bề mặt sản phẩm.
• Kéo dài tuổi thọ dao cụ.

2.3. Độ chính xác cao đáp ứng gia công CNC

Các bề mặt làm việc của GT300B-I được mài chính xác sau xử lý nhiệt.

Thông số đạt:

Độ song song: 0.005 mm/100 mm

Độ vuông góc: 0.005 mm

Độ chính xác này giúp định vị phôi ổn định, giảm sai số giữa các lần gá đặt và đảm bảo chất lượng cho các chi tiết yêu cầu dung sai nhỏ.

2.4. Thép hợp kim tôi cứng HRC58–62

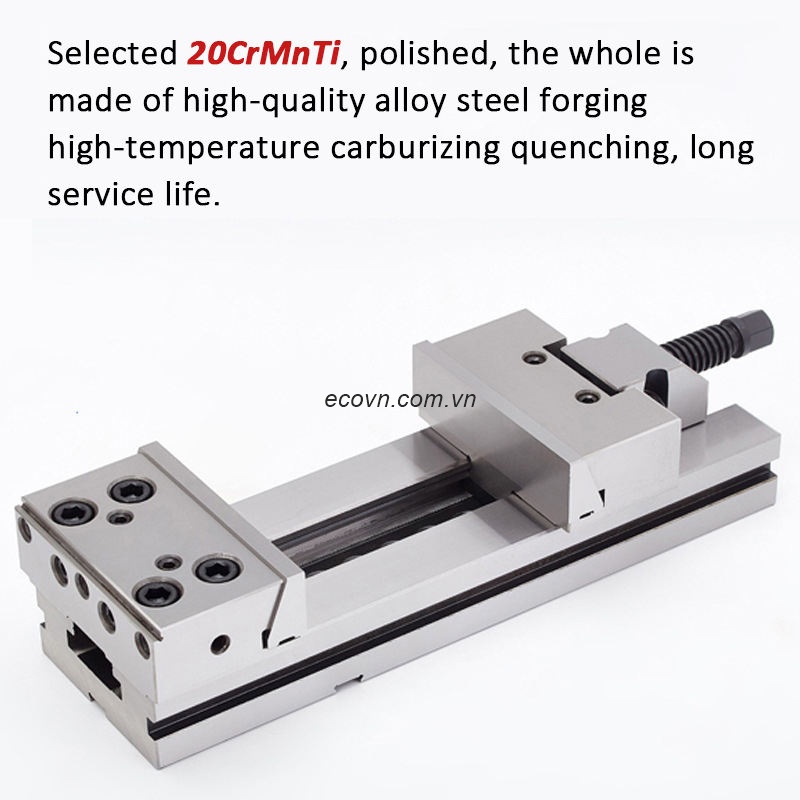

GT300B-I được sản xuất từ thép hợp kim 20CrMnTi, sau khi thấm cacbon và xử lý nhiệt đạt độ cứng bề mặt HRC58–62.

Ưu điểm của vật liệu này gồm:

• Chống mài mòn hiệu quả.
• Chịu tải trọng lớn.
• Hạn chế biến dạng.
• Duy trì độ chính xác lâu dài.
• Tuổi thọ sử dụng cao trong môi trường sản xuất công nghiệp.

2.5. Thiết kế mô-đun linh hoạt

GT300B-I sử dụng kết cấu mô-đun với các bộ phận có thể tháo lắp và thay thế.

Lợi ích của thiết kế này:

• Thay đổi cấu hình kẹp nhanh.
• Thuận tiện bảo trì.
• Dễ thay thế hàm kẹp.
• Giảm thời gian dừng máy.
• Tăng hiệu quả sử dụng trên các trung tâm gia công CNC.

3. Ứng dụng của ê tô GT300B-I

GT300B-I được ứng dụng trong nhiều lĩnh vực như:

• Trung tâm gia công CNC.
• Máy phay CNC.
• Máy doa ngang.
• Máy mài phẳng.
• Máy cắt dây EDM.
• Gia công khuôn ép nhựa.
• Gia công khuôn dập.
• Chế tạo đồ gá.
• Gia công kết cấu cơ khí lớn.
• Chế tạo thiết bị công nghiệp.

4. Lợi ích khi sử dụng ê tô GT300B-I

Đầu tư GT300B-I mang lại nhiều lợi ích cho doanh nghiệp:

• Gia công ổn định các chi tiết lớn.
• Giảm thời gian gá đặt.
• Tăng độ chính xác gia công.
• Hạn chế hàng lỗi.
• Tăng năng suất máy CNC.
• Kéo dài tuổi thọ dao cắt.
• Giảm chi phí sản xuất.
• Tối ưu hiệu quả đầu tư thiết bị.

5. Hướng dẫn sử dụng và bảo dưỡng

Để GT300B-I hoạt động ổn định trong thời gian dài, nên:

• Làm sạch bàn máy trước khi lắp đặt.
• Căn chỉnh ê tô bằng đồng hồ so.
• Đặt phôi tiếp xúc hoàn toàn với đáy hàm kẹp.
• Siết lực phù hợp với vật liệu gia công.
• Bôi trơn vít me định kỳ.
• Vệ sinh phoi sau mỗi ca làm việc.
• Kiểm tra độ mòn của hàm kẹp.
• Phủ dầu chống gỉ khi bảo quản lâu ngày.

6. Vì sao nên lựa chọn ê tô GT300B-I?

GT300B-I là giải pháp tối ưu cho các doanh nghiệp cần gia công các chi tiết có kích thước lớn với độ chính xác cao.

Những ưu điểm nổi bật gồm:

• Hàm kẹp rộng 300 mm.
• Độ mở 300 mm.
• Lực kẹp 12.000 kg.
• Độ chính xác 0.005 mm/100 mm.
• Độ cứng HRC58–62.
• Thiết kế mô-đun linh hoạt.
• Độ bền cao.
• Phù hợp với các trung tâm gia công CNC hiện đại.

7. Câu hỏi thường gặp

GT300B-I phù hợp với loại máy nào?

GT300B-I được sử dụng trên trung tâm gia công CNC, máy phay CNC, máy doa, máy mài phẳng, máy cắt dây EDM và nhiều máy công cụ chính xác khác.

GT300B-I khác GT300A-I ở điểm nào?

GT300B-I có độ mở tối đa 300 mm và chiều dài tổng thể 635 mm, trong khi GT300A-I có độ mở 200 mm và chiều dài 535 mm. Hai model đều có hàm kẹp 300 mm, chiều cao hàm 80 mm và lực kẹp 12.000 kg, nhưng GT300B-I linh hoạt hơn khi gia công các chi tiết có chiều dài lớn hơn.

GT300B-I có phù hợp để gia công khuôn mẫu không?

Có. Với lực kẹp lớn, độ chính xác cao và kết cấu thép hợp kim tôi cứng, GT300B-I đáp ứng rất tốt yêu cầu gia công khuôn mẫu, đồ gá và các chi tiết cơ khí chính xác.

8. Kết luận

Ê tô GT300B-I là dòng ê tô mô-đun chính xác được thiết kế cho các doanh nghiệp cần gia công những chi tiết có kích thước lớn và yêu cầu lực kẹp mạnh. Với hàm kẹp 300 mm, độ mở 300 mm, lực kẹp 12.000 kg, độ chính xác 0.005 mm/100 mm và kết cấu thép hợp kim tôi cứng, sản phẩm giúp nâng cao năng suất, đảm bảo chất lượng gia công và giảm chi phí vận hành.

Nếu bạn đang tìm kiếm một ê tô CNC GT300B-I có khả năng kẹp phôi chắc chắn, hoạt động bền bỉ và đáp ứng các yêu cầu gia công hiện đại, đây là lựa chọn phù hợp cho các xưởng cơ khí chính xác, nhà máy khuôn mẫu và doanh nghiệp chế tạo máy.
