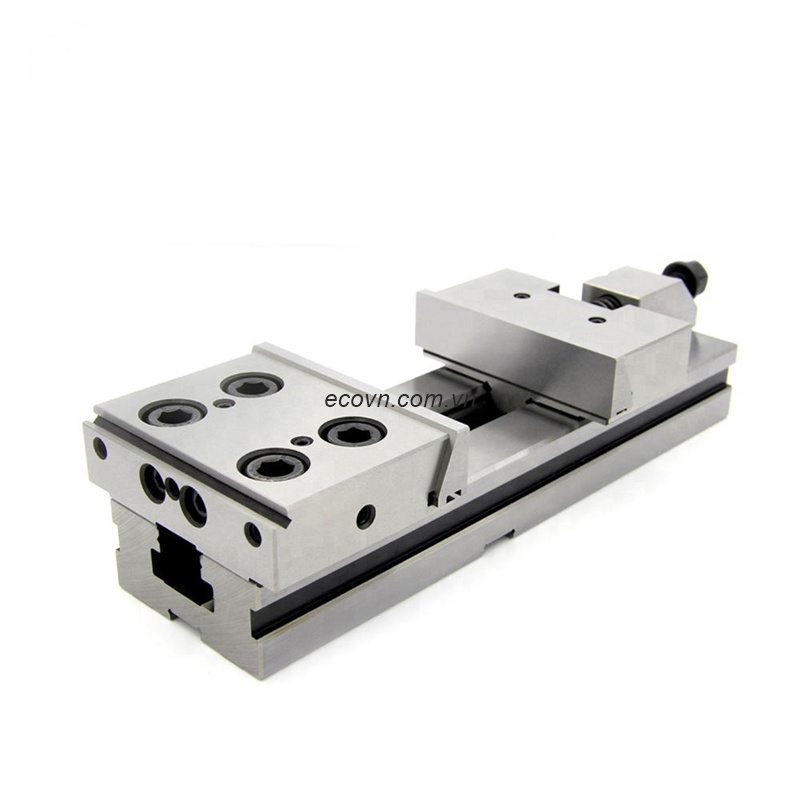

Ê tô GT300C-I – Ê tô mô-đun chính xác cho gia công CNC chi tiết kích thước lớn

Trong ngành cơ khí chính xác, các chi tiết có kích thước lớn luôn yêu cầu hệ thống gá kẹp có độ cứng cao, lực kẹp mạnh và khả năng định vị chính xác. Nếu ê tô không đủ hành trình hoặc lực kẹp không ổn định, phôi rất dễ bị rung, dịch chuyển trong quá trình cắt gọt, làm ảnh hưởng trực tiếp đến chất lượng bề mặt và độ chính xác của sản phẩm.

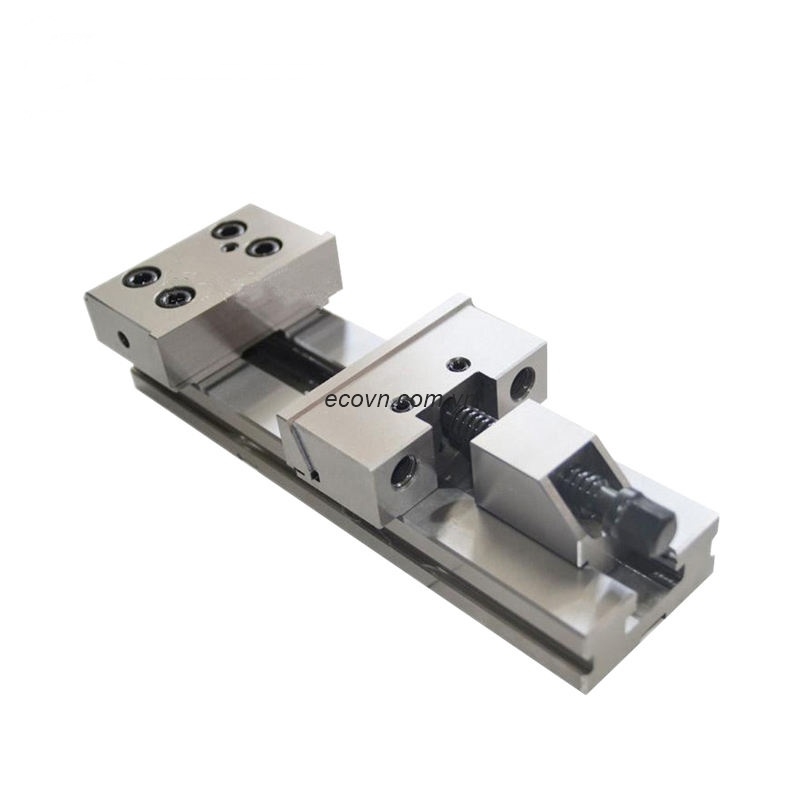

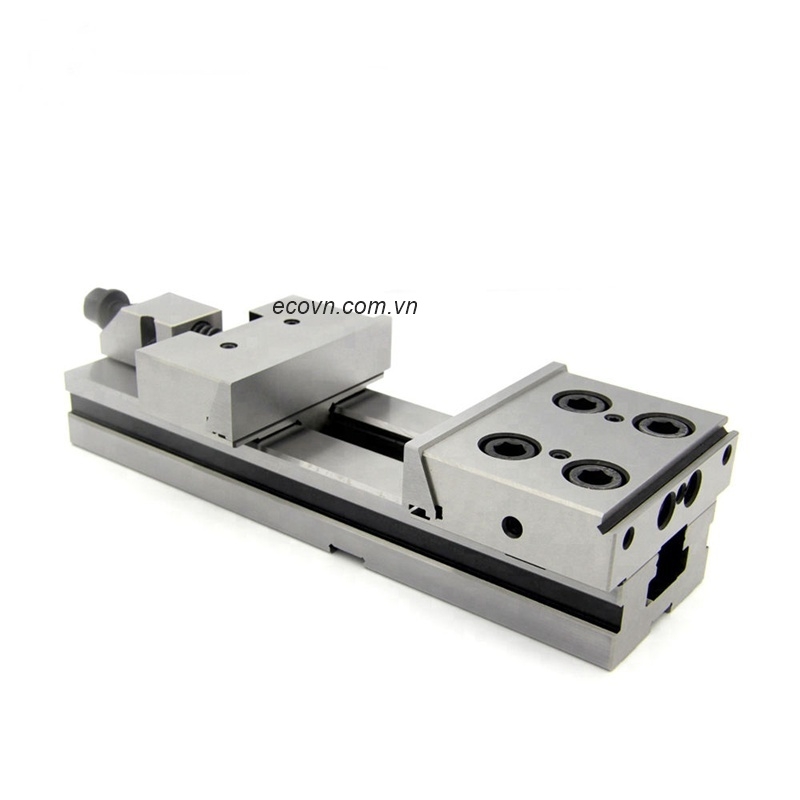

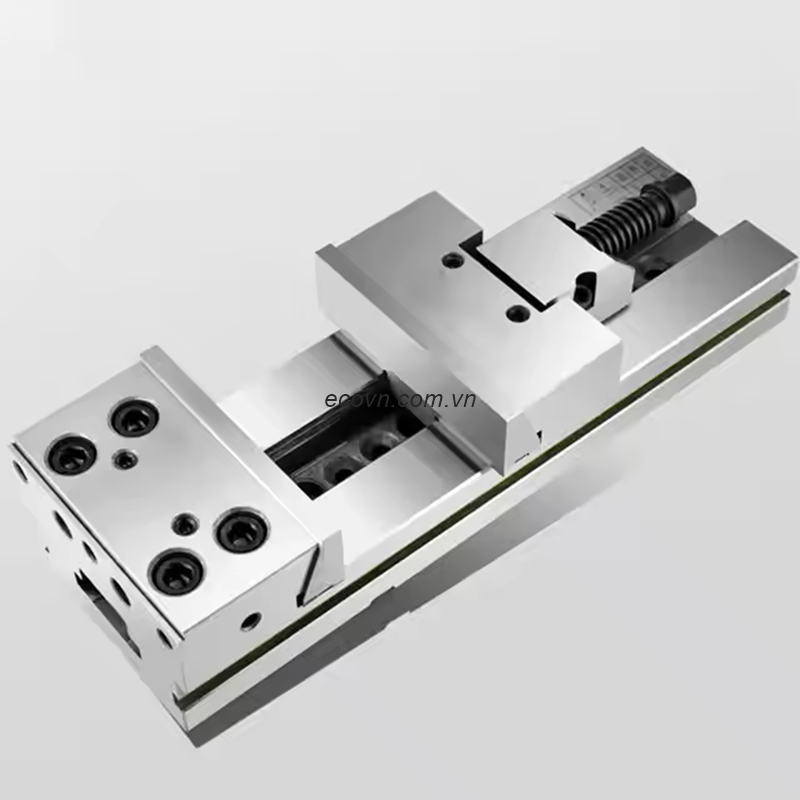

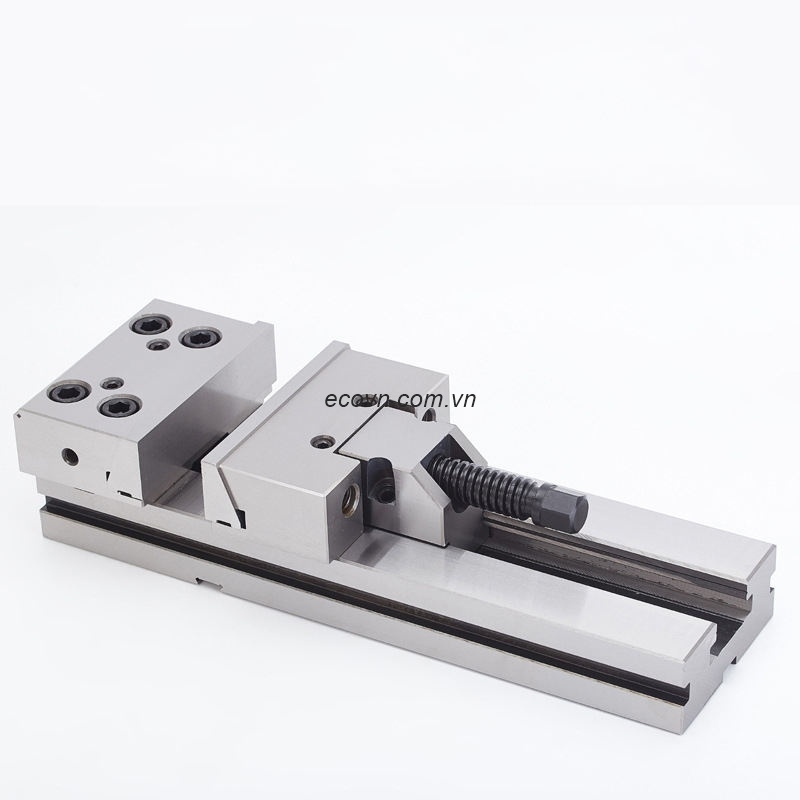

Ê tô GT300C-I là dòng ê tô mô-đun chính xác (Precision Modular Vise) được thiết kế dành riêng cho các trung tâm gia công CNC, máy phay CNC và máy doa công suất lớn. Với chiều rộng hàm kẹp 300 mm, độ mở tối đa 400 mm và lực kẹp lên đến 12.000 kg, sản phẩm đáp ứng tốt nhu cầu gia công các chi tiết có kích thước lớn, khuôn mẫu, đồ gá và các kết cấu cơ khí nặng.

Điểm nổi bật của GT300C-I là kết cấu thép hợp kim được xử lý thấm cacbon và tôi cứng đạt HRC58–62, kết hợp với các bề mặt làm việc được mài chính xác giúp duy trì độ ổn định và độ chính xác trong suốt quá trình sử dụng. Đây là một trong những model được nhiều doanh nghiệp lựa chọn để tối ưu hiệu quả gia công CNC.

1. Thông số kỹ thuật ê tô GT300C-I

Model: GT300C-I

Loại sản phẩm: Ê tô mô-đun chính xác (Precision Modular Vise)

Chiều rộng hàm kẹp: 300 mm

Chiều cao hàm kẹp: 80 mm

Độ mở tối đa: 400 mm

Chiều dài tổng thể: 735 mm

Lực kẹp: 12.000 kg

Độ song song: 0.005 mm/100 mm

Độ vuông góc: 0.005 mm

Độ cứng bề mặt: HRC58–62

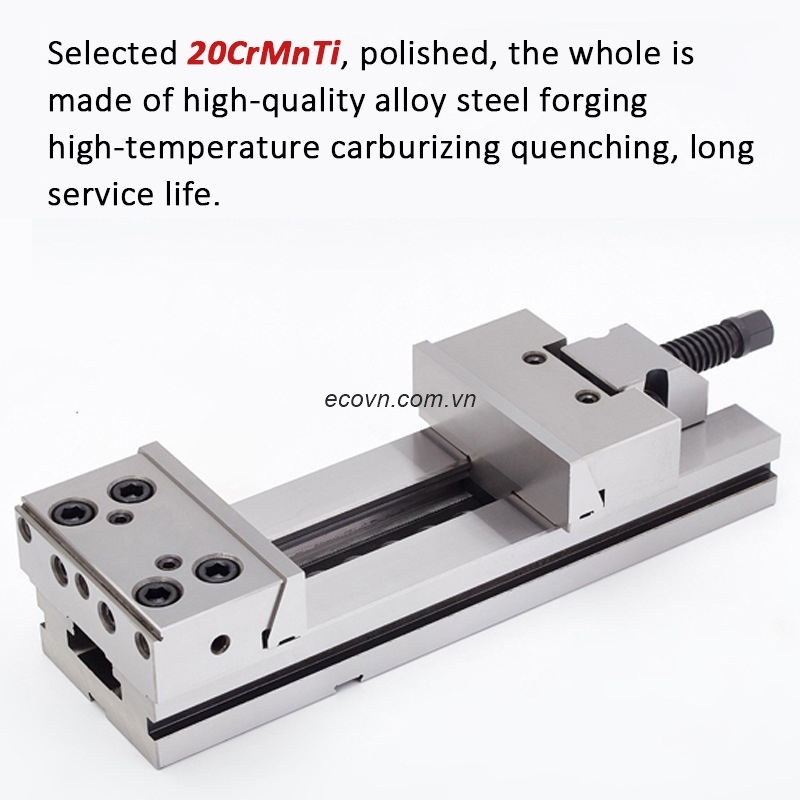

Vật liệu: Thép hợp kim 20CrMnTi, xử lý thấm cacbon và tôi cứng

Kiểu thiết kế: Ê tô mô-đun với đế, hàm cố định và hàm di động có thể thay thế

Ứng dụng: Trung tâm gia công CNC, máy phay CNC, máy doa, máy mài phẳng, máy cắt dây EDM, gia công khuôn mẫu và chế tạo đồ gá.

2. Đặc điểm nổi bật của ê tô GT300C-I

2.1. Hành trình mở 400 mm phù hợp với nhiều loại phôi

GT300C-I có độ mở tối đa 400 mm, cho phép kẹp các chi tiết có chiều dài lớn mà vẫn đảm bảo lực kẹp ổn định.

Những ưu điểm nổi bật gồm:

• Gia công được nhiều kích thước phôi.
• Giảm số lần thay đổi đồ gá.
• Tiết kiệm thời gian chuẩn bị sản xuất.
• Tăng hiệu quả khai thác trung tâm gia công CNC.
• Phù hợp với sản xuất đơn chiếc và sản xuất hàng loạt.

2.2. Lực kẹp 12.000 kg cho gia công tải nặng

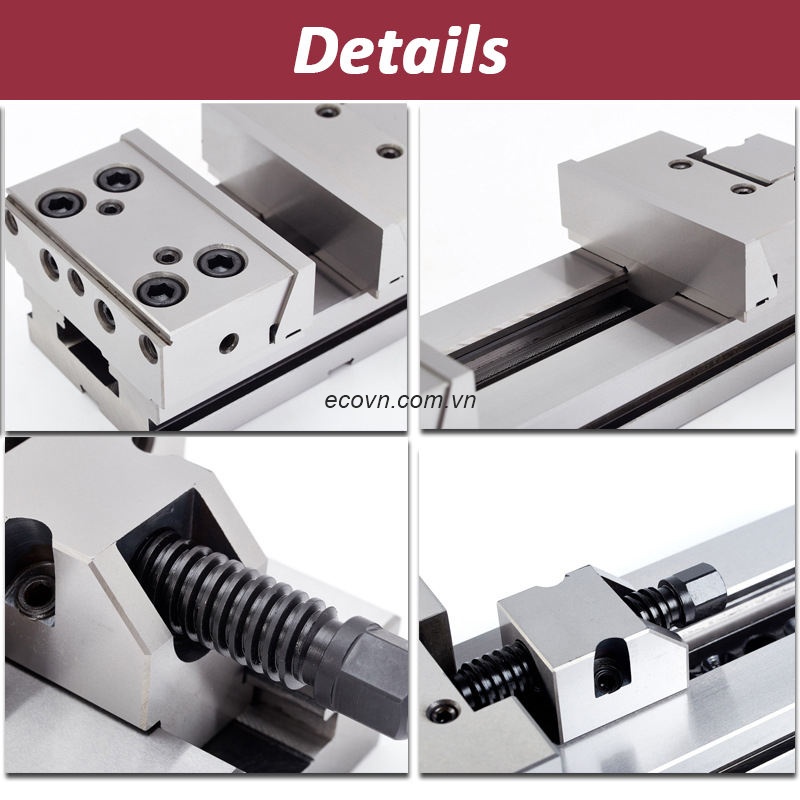

GT300C-I sử dụng cơ cấu vít me chính xác, tạo lực kẹp lên tới 12.000 kg, giúp giữ chắc phôi trong các nguyên công cắt gọt có tải trọng lớn.

Lực kẹp mạnh giúp:

• Giảm rung động khi gia công.
• Ngăn ngừa hiện tượng trượt phôi.
• Nâng cao độ chính xác.
• Cải thiện chất lượng bề mặt.
• Kéo dài tuổi thọ dao cắt.

2.3. Độ chính xác cao đáp ứng yêu cầu CNC

Toàn bộ bề mặt làm việc của GT300C-I đều được mài tinh sau xử lý nhiệt.

Thông số đạt:

Độ song song: 0.005 mm/100 mm

Độ vuông góc: 0.005 mm

Nhờ đó, ê tô đảm bảo khả năng định vị phôi chính xác, giảm sai số giữa các lần gá đặt và đáp ứng yêu cầu gia công khuôn mẫu, đồ gá và các chi tiết có dung sai nhỏ.

2.4. Thép hợp kim tôi cứng HRC58–62

GT300C-I được chế tạo từ thép hợp kim chất lượng cao, xử lý nhiệt đạt độ cứng HRC58–62.

Ưu điểm của vật liệu này:

• Chống mài mòn hiệu quả.
• Chịu tải trọng lớn.
• Hạn chế biến dạng.
• Duy trì độ chính xác lâu dài.
• Tăng tuổi thọ sử dụng.

2.5. Thiết kế mô-đun linh hoạt

GT300C-I sử dụng thiết kế mô-đun với các bộ phận có thể thay thế nhanh chóng.

Lợi ích của thiết kế này:

• Dễ bảo trì.
• Thay đổi cấu hình kẹp linh hoạt.
• Thay thế hàm kẹp khi cần.
• Giảm thời gian dừng máy.
• Tăng hiệu quả sản xuất trên dây chuyền CNC.

3. Ứng dụng của ê tô GT300C-I

GT300C-I được sử dụng phổ biến trong:

• Trung tâm gia công CNC.
• Máy phay CNC.
• Máy doa ngang.
• Máy mài phẳng.
• Máy cắt dây EDM.
• Gia công khuôn ép nhựa.
• Gia công khuôn dập.
• Gia công đồ gá.
• Gia công kết cấu cơ khí lớn.
• Chế tạo máy và thiết bị công nghiệp.

4. Lợi ích khi sử dụng ê tô GT300C-I

Đầu tư GT300C-I giúp doanh nghiệp:

• Gia công ổn định các chi tiết có kích thước lớn.
• Tăng độ chính xác sản phẩm.
• Giảm thời gian gá đặt.
• Tăng năng suất máy CNC.
• Hạn chế tỷ lệ hàng lỗi.
• Kéo dài tuổi thọ dao cụ.
• Giảm chi phí sản xuất.
• Tối ưu hiệu quả đầu tư thiết bị.

5. Hướng dẫn sử dụng và bảo dưỡng

Để GT300C-I luôn đạt hiệu quả cao, nên thực hiện:

• Làm sạch bàn máy trước khi lắp đặt.
• Căn chỉnh bằng đồng hồ so.
• Đặt phôi sát đáy hàm kẹp.
• Siết lực phù hợp với vật liệu.
• Bôi trơn vít me định kỳ.
• Vệ sinh phoi sau mỗi ca làm việc.
• Kiểm tra độ mòn của hàm kẹp.
• Phủ dầu chống gỉ khi không sử dụng trong thời gian dài.

6. Vì sao nên lựa chọn ê tô GT300C-I?

GT300C-I là lựa chọn phù hợp cho các doanh nghiệp cần gia công những chi tiết có chiều dài lớn và yêu cầu độ chính xác cao.

Những ưu điểm nổi bật gồm:

• Hàm kẹp rộng 300 mm.
• Độ mở 400 mm.
• Lực kẹp 12.000 kg.
• Độ chính xác 0.005 mm/100 mm.
• Độ cứng HRC58–62.
• Thiết kế mô-đun linh hoạt.
• Chịu tải trọng lớn.
• Hoạt động ổn định trên các trung tâm gia công CNC hiện đại.

7. Câu hỏi thường gặp

GT300C-I phù hợp với loại máy nào?

GT300C-I được thiết kế để sử dụng trên trung tâm gia công CNC, máy phay CNC, máy doa, máy mài phẳng và nhiều máy công cụ chính xác khác.

GT300C-I khác GT300B-I ở điểm nào?

GT300C-I có độ mở tối đa 400 mm và chiều dài tổng thể 735 mm, trong khi GT300B-I có độ mở 300 mm và chiều dài 635 mm. Hai model đều có hàm kẹp 300 mm, chiều cao hàm 80 mm và lực kẹp 12.000 kg, nhưng GT300C-I phù hợp hơn với các chi tiết có chiều dài lớn hơn.

GT300C-I có phù hợp để gia công khuôn mẫu không?

Có. Với lực kẹp lớn, độ chính xác cao, kết cấu thép hợp kim tôi cứng và thiết kế mô-đun, GT300C-I đáp ứng rất tốt yêu cầu gia công khuôn mẫu, đồ gá và các chi tiết cơ khí chính xác.

8. Kết luận

Ê tô GT300C-I là dòng ê tô mô-đun chính xác cao cấp dành cho các doanh nghiệp cần gia công các chi tiết có kích thước lớn trên trung tâm gia công CNC. Với hàm kẹp 300 mm, độ mở 400 mm, lực kẹp 12.000 kg, độ chính xác 0.005 mm/100 mm và kết cấu thép hợp kim tôi cứng, sản phẩm mang đến khả năng kẹp phôi ổn định, tăng năng suất và đảm bảo chất lượng gia công trong các ứng dụng công nghiệp hiện đại.
