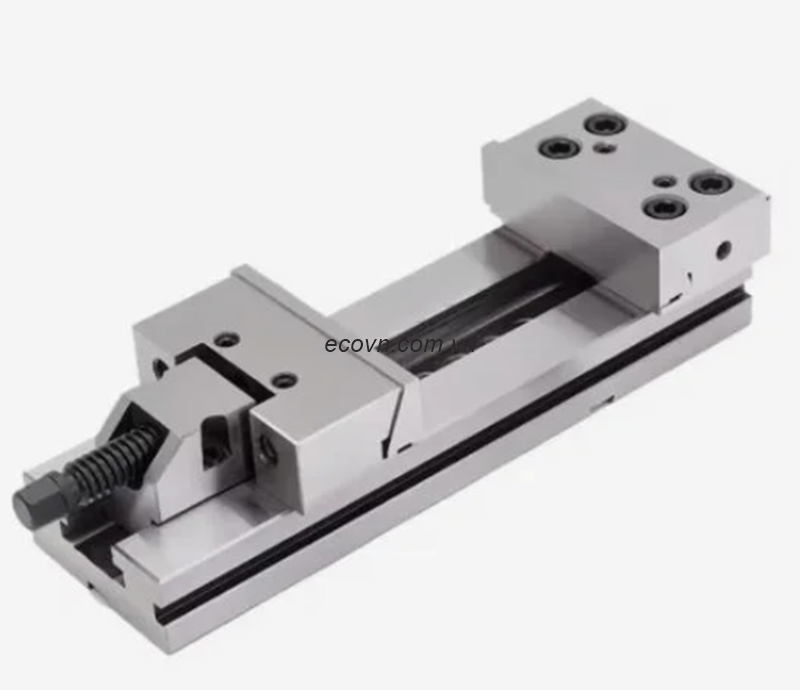

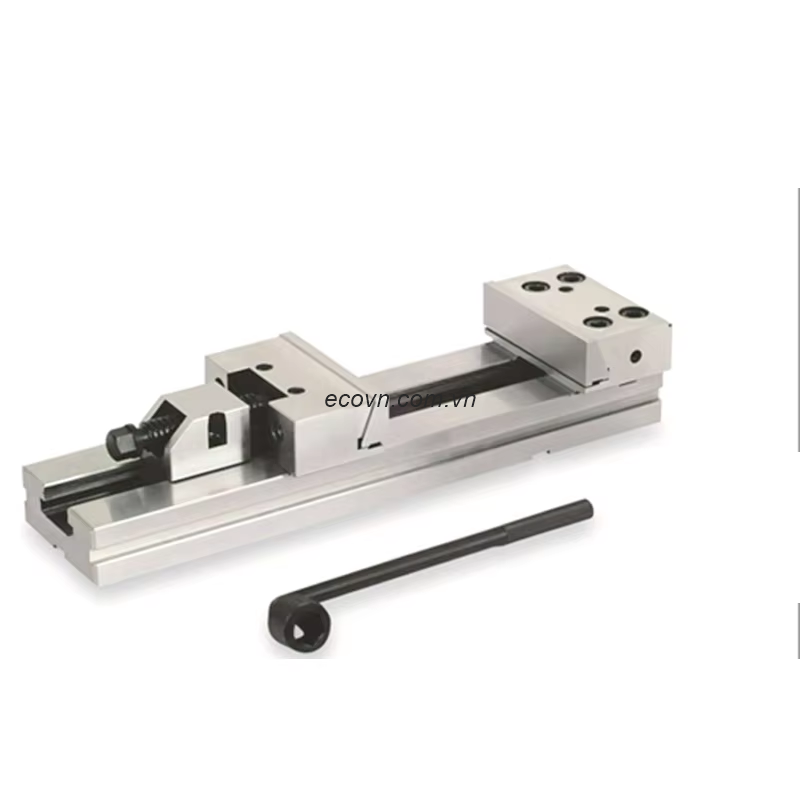

Ê tô GT300D-I – Ê tô mô-đun chính xác cho gia công CNC chi tiết kích thước lớn

Trong lĩnh vực gia công cơ khí chính xác, việc kẹp các chi tiết có chiều dài lớn luôn là bài toán khó đối với nhiều doanh nghiệp. Nếu hệ thống gá kẹp không đủ cứng vững hoặc hành trình mở không đáp ứng yêu cầu, phôi rất dễ bị rung lắc, dịch chuyển trong quá trình gia công, ảnh hưởng trực tiếp đến độ chính xác, chất lượng bề mặt và tuổi thọ dao cắt.

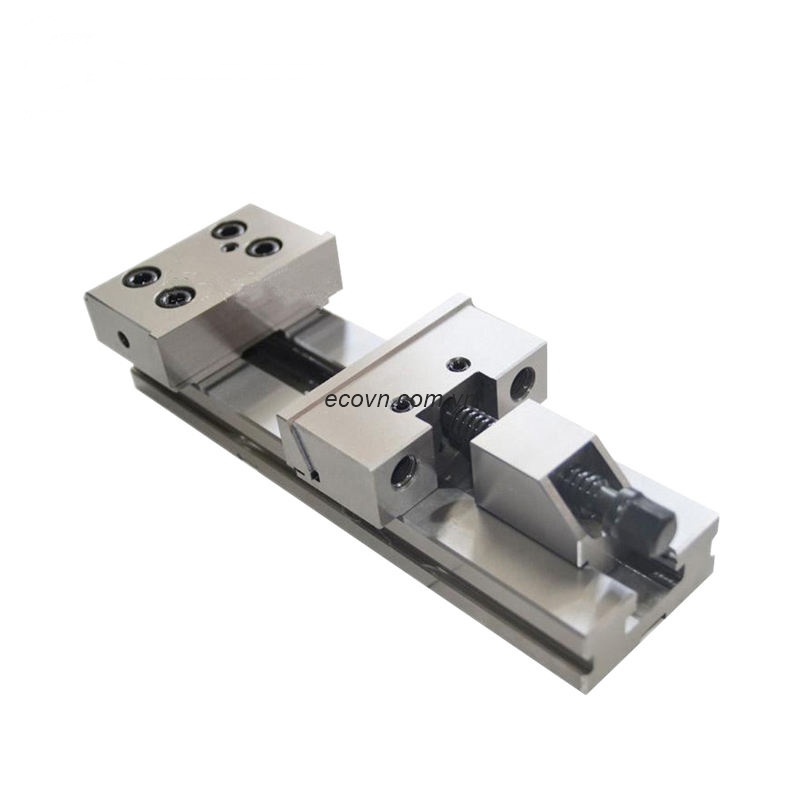

Ê tô GT300D-I là dòng ê tô mô-đun chính xác (Precision Modular Vise) được thiết kế dành cho các trung tâm gia công CNC, máy phay CNC và máy doa công suất lớn. Với chiều rộng hàm kẹp 300 mm, độ mở tối đa 500 mm và lực kẹp lên đến 12.000 kg, GT300D-I đáp ứng tốt nhu cầu gia công các chi tiết dài, khuôn mẫu cỡ lớn, đồ gá và các kết cấu cơ khí có kích thước lớn.

Sản phẩm được chế tạo từ thép hợp kim chất lượng cao, xử lý thấm cacbon và tôi cứng đạt HRC58–62. Toàn bộ bề mặt làm việc được mài chính xác, đảm bảo độ song song và độ vuông góc cao, giúp duy trì độ ổn định trong suốt quá trình sử dụng. Đây là một trong những dòng ê tô CNC được nhiều doanh nghiệp lựa chọn khi cần gia công tải trọng lớn với yêu cầu chính xác cao.

1. Thông số kỹ thuật ê tô GT300D-I

Model: GT300D-I

Loại sản phẩm: Ê tô mô-đun chính xác (Precision Modular Vise)

Chiều rộng hàm kẹp: 300 mm

Chiều cao hàm kẹp: 80 mm

Độ mở tối đa: 500 mm

Chiều dài tổng thể: 835 mm

Lực kẹp: 12.000 kg

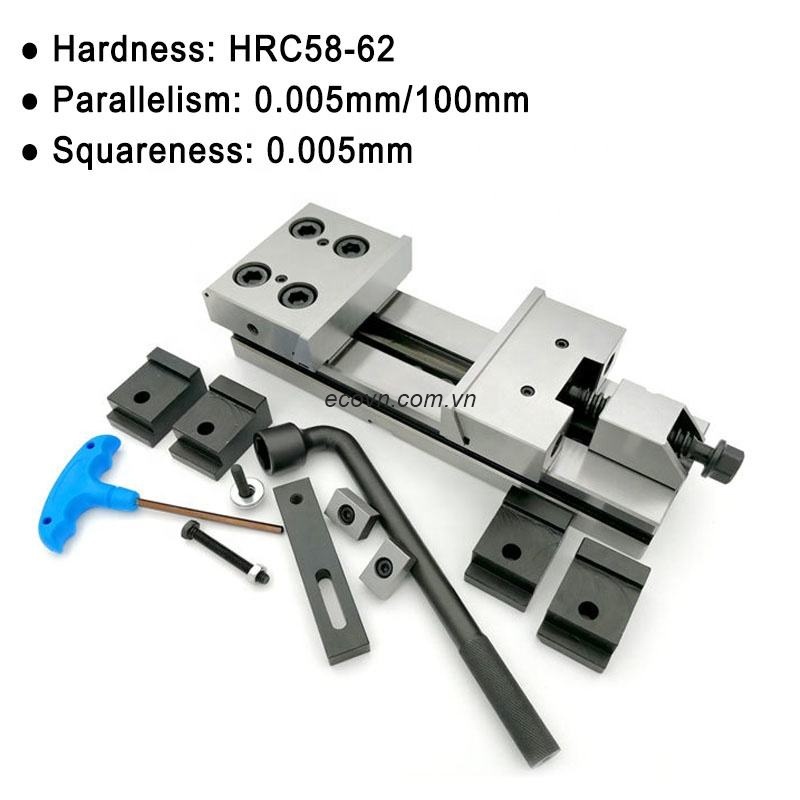

Độ song song: 0.005 mm/100 mm

Độ vuông góc: 0.005 mm

Độ cứng bề mặt: HRC58–62

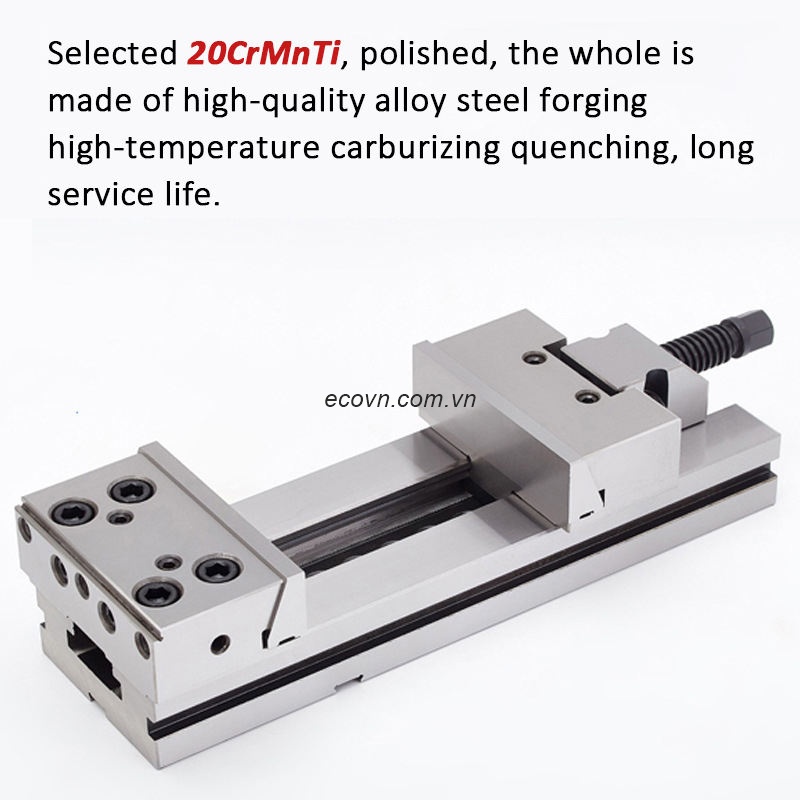

Vật liệu: Thép hợp kim 20CrMnTi, xử lý thấm cacbon và tôi cứng

Kiểu thiết kế: Ê tô mô-đun với đế, hàm cố định và hàm di động có thể thay thế

Ứng dụng: Trung tâm gia công CNC, máy phay CNC, máy doa, máy mài phẳng, máy cắt dây EDM, gia công khuôn mẫu, chế tạo đồ gá và cơ khí chính xác.

2. Đặc điểm nổi bật của ê tô GT300D-I

2.1. Hành trình mở 500 mm phù hợp với các chi tiết dài

GT300D-I được thiết kế với độ mở tối đa 500 mm, giúp kẹp chắc các chi tiết có chiều dài lớn mà không cần thay đổi nhiều loại đồ gá.

Ưu điểm nổi bật gồm:

• Gia công được nhiều kích thước phôi khác nhau.
• Giảm thời gian gá đặt.
• Hạn chế thay đổi đồ gá.
• Tăng năng suất sản xuất.
• Phù hợp với các chi tiết dài và kết cấu lớn.

Đây là model lý tưởng cho các doanh nghiệp gia công khuôn mẫu, chi tiết máy và các sản phẩm có kích thước lớn.

2.2. Lực kẹp 12.000 kg giữ phôi ổn định

GT300D-I sử dụng cơ cấu vít me chính xác với khả năng tạo lực kẹp lên tới 12.000 kg, giúp giữ phôi chắc chắn ngay cả khi gia công cắt gọt tải nặng.

Lực kẹp lớn mang lại nhiều lợi ích:

• Hạn chế rung động.
• Chống trượt phôi.
• Tăng độ chính xác gia công.
• Cải thiện chất lượng bề mặt.
• Bảo vệ dao cắt và trục chính máy CNC.

Điều này đặc biệt quan trọng khi gia công thép hợp kim, thép khuôn hoặc inox với lượng chạy dao lớn.

2.3. Độ chính xác cao cho gia công CNC

GT300D-I được gia công và mài chính xác sau xử lý nhiệt.

Thông số đạt:

Độ song song: 0.005 mm/100 mm

Độ vuông góc: 0.005 mm

Độ chính xác này giúp định vị phôi ổn định, giảm sai số giữa các lần gá đặt và đáp ứng yêu cầu gia công các chi tiết có dung sai nhỏ trong ngành khuôn mẫu và cơ khí chính xác.

2.4. Thép hợp kim tôi cứng HRC58–62

Toàn bộ thân ê tô được chế tạo từ thép hợp kim chất lượng cao, xử lý thấm cacbon và tôi cứng đạt độ cứng HRC58–62.

Nhờ đó sản phẩm có:

• Khả năng chống mài mòn cao.
• Chịu tải trọng lớn.
• Hạn chế biến dạng.
• Duy trì độ chính xác lâu dài.
• Tuổi thọ sử dụng cao trong môi trường sản xuất liên tục.

2.5. Thiết kế mô-đun linh hoạt

GT300D-I được thiết kế theo dạng mô-đun với các bộ phận có thể tháo lắp và thay thế nhanh chóng.

Lợi ích của thiết kế này:

• Thay đổi cấu hình kẹp dễ dàng.
• Dễ bảo trì và sửa chữa.
• Thay thế hàm kẹp khi mòn.
• Giảm thời gian dừng máy.
• Tăng hiệu quả khai thác thiết bị CNC.

3. Ứng dụng của ê tô GT300D-I

GT300D-I được sử dụng rộng rãi trong:

• Trung tâm gia công CNC.
• Máy phay CNC.
• Máy doa ngang.
• Máy mài phẳng.
• Máy cắt dây EDM.
• Gia công khuôn ép nhựa.
• Gia công khuôn dập.
• Gia công đồ gá.
• Gia công kết cấu cơ khí lớn.
• Chế tạo máy và thiết bị công nghiệp.

Nhờ hành trình mở 500 mm và lực kẹp lớn, GT300D-I phù hợp với cả sản xuất đơn chiếc và sản xuất hàng loạt.

4. Lợi ích khi sử dụng ê tô GT300D-I

Đầu tư GT300D-I mang lại nhiều lợi ích:

• Gia công ổn định các chi tiết có chiều dài lớn.
• Tăng độ chính xác sản phẩm.
• Giảm thời gian gá đặt.
• Tăng năng suất máy CNC.
• Hạn chế hàng lỗi.
• Giảm chi phí dao cụ.
• Kéo dài tuổi thọ thiết bị.
• Tối ưu hiệu quả đầu tư.

5. Hướng dẫn sử dụng và bảo dưỡng

Để GT300D-I hoạt động ổn định trong thời gian dài, nên thực hiện:

• Làm sạch bàn máy trước khi lắp đặt.
• Căn chỉnh ê tô bằng đồng hồ so.
• Đặt phôi tiếp xúc hoàn toàn với đáy hàm kẹp.
• Siết lực phù hợp với vật liệu.
• Bôi trơn vít me định kỳ.
• Vệ sinh phoi sau mỗi ca sản xuất.
• Kiểm tra độ mòn của hàm kẹp.
• Bảo quản bằng dầu chống gỉ khi không sử dụng.

6. Vì sao nên lựa chọn ê tô GT300D-I?

GT300D-I là giải pháp phù hợp cho các doanh nghiệp cần gia công các chi tiết dài với độ chính xác cao.

Những ưu điểm nổi bật gồm:

• Hàm kẹp rộng 300 mm.
• Độ mở 500 mm.
• Lực kẹp 12.000 kg.
• Độ chính xác 0.005 mm/100 mm.
• Độ cứng HRC58–62.
• Thiết kế mô-đun hiện đại.
• Chịu tải trọng lớn.
• Hoạt động bền bỉ trên các trung tâm gia công CNC.

7. Câu hỏi thường gặp

GT300D-I phù hợp với loại máy nào?

GT300D-I được sử dụng trên trung tâm gia công CNC, máy phay CNC, máy doa, máy mài phẳng, máy cắt dây EDM và nhiều máy công cụ chính xác khác.

GT300D-I khác GT300C-I ở điểm nào?

GT300D-I có độ mở tối đa 500 mm và chiều dài tổng thể 835 mm, trong khi GT300C-I có độ mở 400 mm và chiều dài 735 mm. Hai model đều có hàm kẹp 300 mm, chiều cao hàm 80 mm và lực kẹp 12.000 kg, nhưng GT300D-I phù hợp hơn với các chi tiết có chiều dài lớn hơn.

GT300D-I có phù hợp để gia công khuôn mẫu không?

Có. Với lực kẹp lớn, độ chính xác cao, vật liệu thép hợp kim tôi cứng và thiết kế mô-đun, GT300D-I là lựa chọn phù hợp cho gia công khuôn mẫu, đồ gá và các chi tiết cơ khí chính xác.

8. Kết luận

Ê tô GT300D-I là dòng ê tô mô-đun chính xác cao cấp dành cho các doanh nghiệp cần gia công những chi tiết có kích thước và chiều dài lớn. Với hàm kẹp 300 mm, độ mở 500 mm, lực kẹp 12.000 kg, độ chính xác 0.005 mm/100 mm và kết cấu thép hợp kim tôi cứng, sản phẩm giúp nâng cao độ ổn định, tối ưu năng suất và đảm bảo chất lượng gia công trên các trung tâm gia công CNC hiện đại.

Nếu doanh nghiệp của bạn đang tìm kiếm một ê tô CNC GT300D-I có hành trình lớn, lực kẹp mạnh và độ bền cao để phục vụ gia công khuôn mẫu, chế tạo máy hoặc cơ khí chính xác, đây là giải pháp đáng đầu tư cho hệ thống sản xuất chuyên nghiệp.
