Ê tô GT300E-I – Giải pháp kẹp phôi chính xác cho chi tiết siêu dài trên máy CNC

Trong gia công cơ khí hiện đại, xu hướng sản xuất các chi tiết có kích thước lớn như khuôn ép nhựa, khuôn dập, thân máy, tấm gá, đồ gá và các kết cấu cơ khí ngày càng phổ biến. Những chi tiết này đòi hỏi hệ thống kẹp phôi có hành trình mở lớn, lực kẹp mạnh và độ chính xác cao để đảm bảo quá trình gia công diễn ra ổn định.

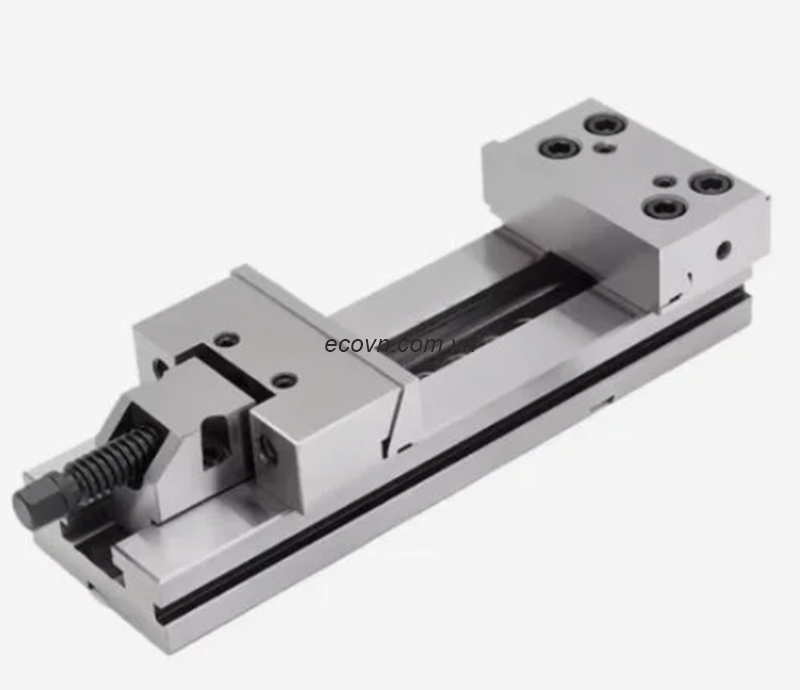

Ê tô GT300E-I là dòng ê tô mô-đun chính xác (Precision Modular Vise) được phát triển dành riêng cho các trung tâm gia công CNC công suất lớn. Với chiều rộng hàm kẹp 300 mm, độ mở tối đa 600 mm và lực kẹp lên đến 12.000 kg, GT300E-I giúp kẹp chắc chắn các chi tiết có chiều dài lớn mà vẫn đảm bảo độ cứng vững và độ chính xác trong suốt quá trình gia công.

Sản phẩm được chế tạo từ thép hợp kim chất lượng cao, xử lý thấm cacbon và tôi cứng đạt HRC58–62. Toàn bộ bề mặt làm việc được mài tinh với độ song song và độ vuông góc chỉ 0.005 mm, giúp đáp ứng các yêu cầu gia công chính xác trong ngành khuôn mẫu, cơ khí chính xác và chế tạo máy.

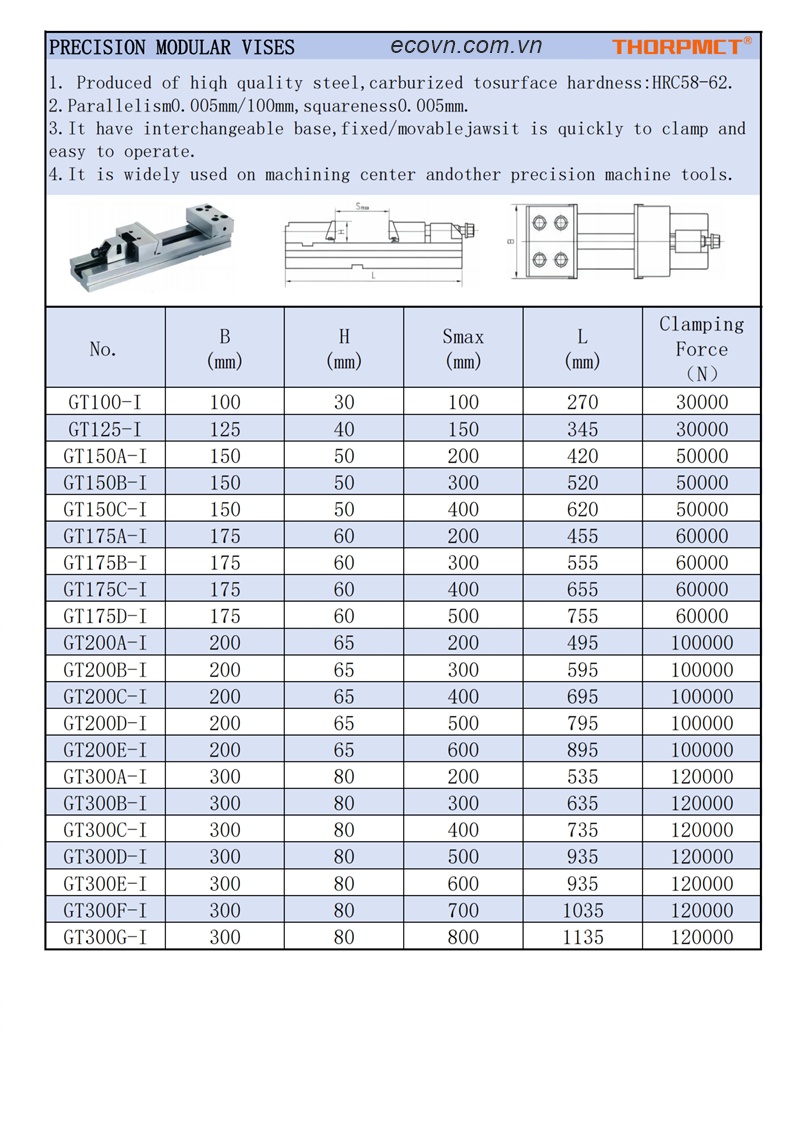

1. Thông số kỹ thuật ê tô GT300E-I

Model: GT300E-I

Loại sản phẩm: Ê tô mô-đun chính xác (Precision Modular Vise)

Chiều rộng hàm kẹp: 300 mm

Chiều cao hàm kẹp: 80 mm

Độ mở tối đa: 600 mm

Chiều dài tổng thể: 935 mm

Lực kẹp: 12.000 kg

Độ song song: 0.005 mm/100 mm

Độ vuông góc: 0.005 mm

Độ cứng bề mặt: HRC58–62

Vật liệu: Thép hợp kim 20CrMnTi, xử lý thấm cacbon và tôi cứng

Kiểu thiết kế: Ê tô mô-đun với đế, hàm cố định và hàm di động có thể thay thế

Ứng dụng: Trung tâm gia công CNC, máy phay CNC, máy doa, máy mài phẳng, máy cắt dây EDM, gia công khuôn mẫu, chế tạo đồ gá và cơ khí chính xác.

2. Đặc điểm nổi bật của ê tô GT300E-I

2.1. Hành trình mở 600 mm đáp ứng các chi tiết siêu dài

GT300E-I là một trong những model có hành trình lớn nhất trong dòng GT300 với độ mở tối đa 600 mm.

Ưu điểm nổi bật:

• Gia công được các chi tiết có chiều dài lớn.
• Giảm số lần thay đổi vị trí gá.
• Tiết kiệm thời gian chuẩn bị sản xuất.
• Tăng hiệu quả gia công trên máy CNC.
• Phù hợp với sản xuất hàng loạt và gia công đơn chiếc.

So với GT300D-I, model GT300E-I tăng thêm 100 mm hành trình, mang lại khả năng kẹp linh hoạt hơn đối với các chi tiết có kích thước lớn.

2.2. Lực kẹp 12.000 kg giúp giữ phôi tuyệt đối ổn định

GT300E-I sử dụng cơ cấu vít me chính xác có khả năng tạo lực kẹp lên tới 12.000 kg, đảm bảo phôi không bị dịch chuyển trong quá trình cắt gọt.

Lợi ích của lực kẹp lớn:

• Hạn chế rung động khi gia công.
• Giảm hiện tượng trượt phôi.
• Tăng độ chính xác của sản phẩm.
• Cải thiện chất lượng bề mặt.
• Kéo dài tuổi thọ dao cắt và trục chính máy CNC.

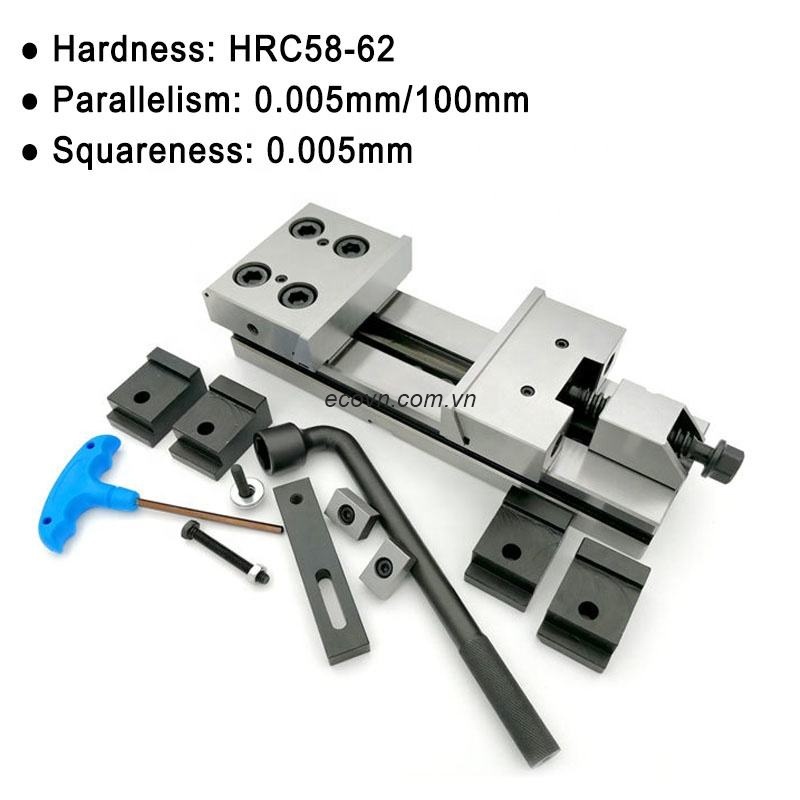

2.3. Độ chính xác cao cho gia công CNC

Các bề mặt làm việc của GT300E-I được mài chính xác sau quá trình xử lý nhiệt.

Thông số đạt:

Độ song song: 0.005 mm/100 mm

Độ vuông góc: 0.005 mm

Độ chính xác này giúp giảm sai số khi gá đặt, đảm bảo khả năng lặp lại và đáp ứng yêu cầu gia công các chi tiết có dung sai nhỏ.

2.4. Thép hợp kim tôi cứng HRC58–62

GT300E-I được chế tạo từ thép hợp kim chất lượng cao, xử lý thấm cacbon và tôi cứng đạt HRC58–62.

Những ưu điểm nổi bật:

• Chống mài mòn hiệu quả.
• Chịu tải trọng lớn.
• Hạn chế biến dạng.
• Duy trì độ chính xác lâu dài.
• Tuổi thọ sử dụng cao trong môi trường sản xuất liên tục.

2.5. Thiết kế mô-đun linh hoạt

GT300E-I sử dụng kết cấu mô-đun với các bộ phận có thể tháo lắp và thay thế.

Ưu điểm:

• Dễ thay đổi cấu hình kẹp.
• Thuận tiện bảo trì.
• Thay thế hàm kẹp nhanh chóng.
• Giảm thời gian dừng máy.
• Tăng hiệu quả khai thác trung tâm gia công CNC.

3. Ứng dụng của ê tô GT300E-I

GT300E-I được sử dụng rộng rãi trong:

• Trung tâm gia công CNC.
• Máy phay CNC.
• Máy doa ngang.
• Máy mài phẳng.
• Máy cắt dây EDM.
• Gia công khuôn ép nhựa.
• Gia công khuôn dập.
• Gia công đồ gá.
• Gia công kết cấu cơ khí lớn.
• Chế tạo máy và thiết bị công nghiệp.

Nhờ hành trình mở 600 mm và lực kẹp lớn, GT300E-I phù hợp với các doanh nghiệp gia công các chi tiết có kích thước lớn và yêu cầu độ ổn định cao.

4. Lợi ích khi sử dụng ê tô GT300E-I

Đầu tư GT300E-I giúp doanh nghiệp:

• Gia công các chi tiết siêu dài.
• Tăng độ chính xác sản phẩm.
• Giảm thời gian gá đặt.
• Nâng cao năng suất máy CNC.
• Hạn chế hàng lỗi.
• Giảm chi phí thay dao.
• Kéo dài tuổi thọ thiết bị.
• Tối ưu chi phí sản xuất.

5. Hướng dẫn sử dụng và bảo dưỡng

Để GT300E-I hoạt động ổn định và bền bỉ, nên:

• Làm sạch bàn máy trước khi lắp đặt.
• Căn chỉnh bằng đồng hồ so.
• Đặt phôi sát đáy hàm kẹp.
• Siết lực phù hợp với từng loại vật liệu.
• Bôi trơn vít me định kỳ.
• Vệ sinh phoi sau mỗi ca sản xuất.
• Kiểm tra độ mòn của hàm kẹp.
• Phủ dầu chống gỉ khi không sử dụng trong thời gian dài.

6. Vì sao nên lựa chọn ê tô GT300E-I?

GT300E-I là giải pháp lý tưởng cho các doanh nghiệp cần gia công những chi tiết dài với độ chính xác cao.

Những ưu điểm nổi bật gồm:

• Hàm kẹp rộng 300 mm.
• Độ mở 600 mm.
• Lực kẹp 12.000 kg.
• Độ chính xác 0.005 mm/100 mm.
• Độ cứng HRC58–62.
• Thiết kế mô-đun hiện đại.
• Chịu tải trọng lớn.
• Hoạt động ổn định trên các trung tâm gia công CNC.

7. Câu hỏi thường gặp

GT300E-I phù hợp với loại máy nào?

GT300E-I được sử dụng trên trung tâm gia công CNC, máy phay CNC, máy doa, máy mài phẳng, máy cắt dây EDM và nhiều loại máy công cụ chính xác khác.

GT300E-I khác GT300D-I ở điểm nào?

GT300E-I có độ mở tối đa 600 mm và chiều dài tổng thể 935 mm, trong khi GT300D-I có độ mở 500 mm và chiều dài 835 mm. Hai model đều có hàm kẹp 300 mm, chiều cao hàm 80 mm và lực kẹp 12.000 kg, nhưng GT300E-I phù hợp hơn với các chi tiết có chiều dài rất lớn.

GT300E-I có phù hợp để gia công khuôn mẫu không?

Có. Với lực kẹp lớn, độ chính xác cao, kết cấu thép hợp kim tôi cứng và hành trình mở 600 mm, GT300E-I đáp ứng tốt nhu cầu gia công khuôn mẫu lớn, đồ gá và các chi tiết cơ khí có kích thước lớn.

8. Kết luận

Ê tô GT300E-I là dòng ê tô mô-đun chính xác cao cấp được thiết kế cho các doanh nghiệp cần gia công những chi tiết có kích thước và chiều dài lớn. Với hàm kẹp 300 mm, độ mở 600 mm, lực kẹp 12.000 kg, độ chính xác 0.005 mm/100 mm cùng kết cấu thép hợp kim tôi cứng HRC58–62, sản phẩm mang lại khả năng kẹp phôi chắc chắn, độ ổn định cao và hiệu quả gia công vượt trội.

Nếu doanh nghiệp của bạn đang tìm kiếm một ê tô CNC GT300E-I có hành trình lớn, lực kẹp mạnh và độ bền cao để phục vụ gia công khuôn mẫu, chế tạo máy hoặc sản xuất cơ khí chính xác, GT300E-I là lựa chọn đáng đầu tư, giúp tối ưu năng suất và nâng cao chất lượng sản phẩm trong môi trường sản xuất hiện đại.
