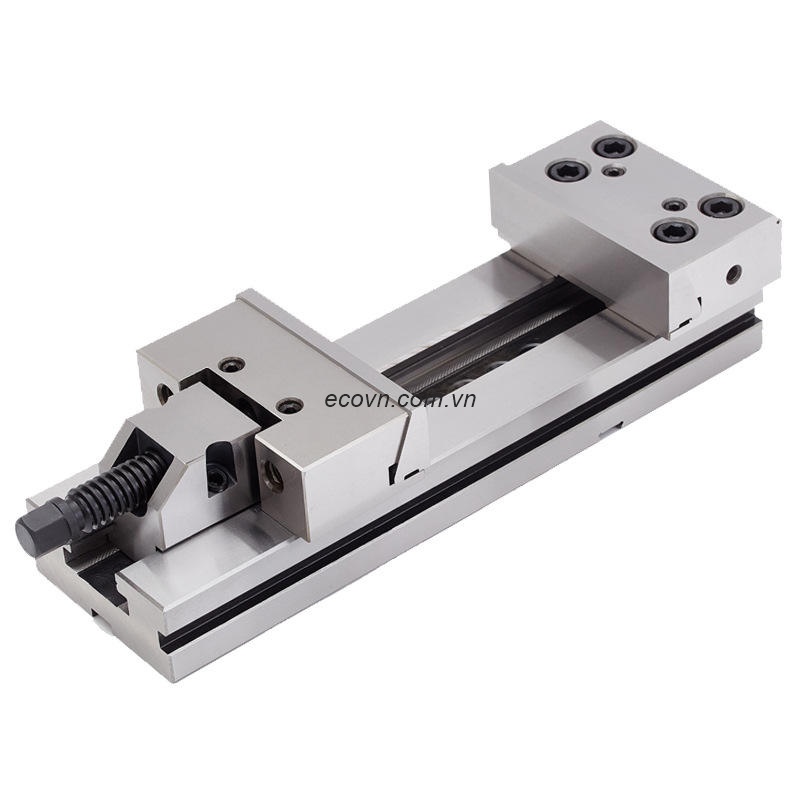

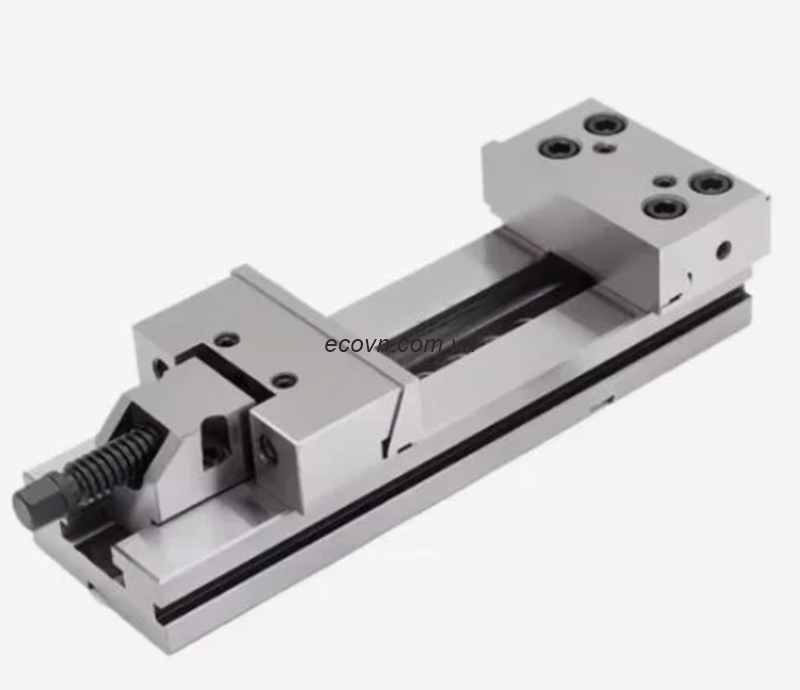

Ê tô GT300F-I – Ê tô mô-đun hành trình 700 mm cho gia công CNC chi tiết siêu dài

Trong ngành chế tạo khuôn mẫu, cơ khí chính xác và gia công kết cấu công nghiệp, nhiều chi tiết có chiều dài lớn đòi hỏi hệ thống gá kẹp có khả năng mở rộng, lực kẹp mạnh và độ chính xác cao. Nếu sử dụng ê tô có hành trình nhỏ, người vận hành sẽ phải thay đổi vị trí gá nhiều lần, làm tăng thời gian sản xuất và ảnh hưởng đến độ chính xác của sản phẩm.

Ê tô GT300F-I là dòng ê tô mô-đun chính xác (Precision Modular Vise) được thiết kế dành riêng cho các trung tâm gia công CNC công suất lớn. Với chiều rộng hàm kẹp 300 mm, độ mở tối đa 700 mm và lực kẹp lên tới 12.000 kg, GT300F-I đáp ứng hiệu quả việc gia công các chi tiết có kích thước rất lớn như khuôn ép nhựa, khuôn dập, tấm gá, thân máy, đồ gá và các kết cấu thép.

Sản phẩm được chế tạo từ thép hợp kim chất lượng cao, xử lý thấm cacbon và tôi cứng đạt HRC58–62. Các bề mặt làm việc được mài chính xác với độ song song và độ vuông góc chỉ 0.005 mm, đảm bảo khả năng định vị ổn định và duy trì độ chính xác trong suốt quá trình sử dụng. GT300F-I là lựa chọn phù hợp cho các doanh nghiệp yêu cầu gia công tải trọng lớn và liên tục.

1. Thông số kỹ thuật ê tô GT300F-I

Model: GT300F-I

Loại sản phẩm: Ê tô mô-đun chính xác (Precision Modular Vise)

Chiều rộng hàm kẹp: 300 mm

Chiều cao hàm kẹp: 80 mm

Độ mở tối đa: 700 mm

Chiều dài tổng thể: 1035 mm

Lực kẹp: 12.000 kg

Độ song song: 0.005 mm/100 mm

Độ vuông góc: 0.005 mm

Độ cứng bề mặt: HRC58–62

Vật liệu: Thép hợp kim 20CrMnTi, xử lý thấm cacbon và tôi cứng

Kiểu thiết kế: Ê tô mô-đun với hàm cố định, hàm di động và đế có thể thay thế

Ứng dụng: Trung tâm gia công CNC, máy phay CNC, máy doa ngang, máy mài phẳng, máy cắt dây EDM, gia công khuôn mẫu, chế tạo đồ gá và cơ khí chính xác.

2. Đặc điểm nổi bật của ê tô GT300F-I

2.1. Hành trình mở 700 mm cho các chi tiết siêu dài

GT300F-I là một trong những model có hành trình lớn nhất của dòng GT300. Với độ mở lên tới 700 mm, sản phẩm đáp ứng nhu cầu gia công các chi tiết dài mà không cần thay đổi vị trí gá nhiều lần.

Những ưu điểm nổi bật gồm:

• Kẹp được các chi tiết có chiều dài lớn.
• Giảm số lần gá đặt.
• Tiết kiệm thời gian sản xuất.
• Tăng hiệu suất của trung tâm gia công CNC.
• Phù hợp với khuôn mẫu và kết cấu cơ khí cỡ lớn.

So với GT300E-I, GT300F-I tăng thêm 100 mm hành trình, mở rộng đáng kể khả năng gia công.

2.2. Lực kẹp 12.000 kg đảm bảo độ ổn định tuyệt đối

GT300F-I sử dụng cơ cấu vít me có khả năng tạo lực kẹp lên đến 12.000 kg, giúp giữ chắc phôi ngay cả khi thực hiện các nguyên công phay thô với lượng ăn dao lớn.

Lợi ích của lực kẹp lớn:

• Hạn chế rung động.
• Ngăn ngừa hiện tượng trượt phôi.
• Tăng độ chính xác gia công.
• Cải thiện chất lượng bề mặt.
• Bảo vệ dao cắt và trục chính máy CNC.

2.3. Độ chính xác cao đáp ứng tiêu chuẩn gia công CNC

GT300F-I được mài tinh sau quá trình xử lý nhiệt, đảm bảo các thông số chính xác:

Độ song song: 0.005 mm/100 mm

Độ vuông góc: 0.005 mm

Nhờ đó, sản phẩm đáp ứng tốt các yêu cầu gia công khuôn mẫu, đồ gá và các chi tiết có dung sai nhỏ.

2.4. Thép hợp kim tôi cứng HRC58–62

Toàn bộ thân ê tô được chế tạo từ thép hợp kim cao cấp, xử lý thấm cacbon và tôi cứng đạt HRC58–62.

Ưu điểm của vật liệu:

• Chống mài mòn hiệu quả.
• Chịu tải trọng lớn.
• Hạn chế biến dạng.
• Duy trì độ chính xác lâu dài.
• Tuổi thọ sử dụng cao.

2.5. Thiết kế mô-đun linh hoạt

GT300F-I được thiết kế theo dạng mô-đun với các bộ phận có thể tháo lắp và thay thế.

Lợi ích mang lại:

• Thay đổi cấu hình kẹp nhanh chóng.
• Thuận tiện bảo trì.
• Dễ thay thế hàm kẹp.
• Giảm thời gian dừng máy.
• Tăng hiệu quả khai thác thiết bị CNC.

3. Ứng dụng của ê tô GT300F-I

GT300F-I được ứng dụng rộng rãi trong:

• Trung tâm gia công CNC.
• Máy phay CNC.
• Máy doa ngang.
• Máy mài phẳng.
• Máy cắt dây EDM.
• Gia công khuôn ép nhựa.
• Gia công khuôn dập.
• Gia công đồ gá.
• Gia công kết cấu thép.
• Chế tạo máy và thiết bị công nghiệp.

Nhờ hành trình mở lớn, sản phẩm đặc biệt phù hợp với các doanh nghiệp chuyên gia công các chi tiết có chiều dài từ trung bình đến rất lớn.

4. Lợi ích khi sử dụng ê tô GT300F-I

Đầu tư GT300F-I giúp doanh nghiệp:

• Gia công các chi tiết có chiều dài đến 700 mm.
• Tăng độ chính xác sản phẩm.
• Giảm thời gian gá đặt.
• Tăng năng suất trung tâm gia công CNC.
• Hạn chế hàng lỗi.
• Giảm chi phí dao cụ.
• Kéo dài tuổi thọ thiết bị.
• Tối ưu hiệu quả đầu tư.

5. Hướng dẫn sử dụng và bảo dưỡng

Để GT300F-I hoạt động ổn định và bền bỉ, nên:

• Làm sạch bàn máy trước khi lắp đặt.
• Căn chỉnh bằng đồng hồ so.
• Đặt phôi sát đáy hàm kẹp.
• Siết lực phù hợp với vật liệu gia công.
• Bôi trơn vít me định kỳ.
• Vệ sinh phoi sau mỗi ca sản xuất.
• Kiểm tra độ mòn của hàm kẹp.
• Bảo quản bằng dầu chống gỉ khi không sử dụng.

6. Vì sao nên lựa chọn ê tô GT300F-I?

GT300F-I là lựa chọn lý tưởng cho các doanh nghiệp gia công chi tiết có kích thước rất lớn.

Những ưu điểm nổi bật:

• Hàm kẹp rộng 300 mm.
• Độ mở 700 mm.
• Lực kẹp 12.000 kg.
• Độ chính xác 0.005 mm/100 mm.
• Độ cứng HRC58–62.
• Thiết kế mô-đun hiện đại.
• Chịu tải trọng cao.
• Hoạt động ổn định trên các trung tâm gia công CNC.

7. Câu hỏi thường gặp

GT300F-I phù hợp với loại máy nào?

GT300F-I phù hợp với trung tâm gia công CNC, máy phay CNC, máy doa, máy mài phẳng, máy cắt dây EDM và các hệ thống gia công cơ khí chính xác khác.

GT300F-I khác GT300E-I ở điểm nào?

GT300F-I có độ mở tối đa 700 mm và chiều dài tổng thể 1035 mm, trong khi GT300E-I có độ mở 600 mm và chiều dài 935 mm. Hai model đều có hàm kẹp 300 mm, lực kẹp 12.000 kg và độ chính xác tương đương, nhưng GT300F-I phù hợp hơn với các chi tiết siêu dài.

GT300F-I có phù hợp để gia công khuôn mẫu không?

Có. Với lực kẹp lớn, hành trình mở 700 mm và độ chính xác cao, GT300F-I đáp ứng tốt nhu cầu gia công khuôn mẫu lớn, đồ gá và các chi tiết cơ khí có kích thước lớn.

8. Kết luận

Ê tô GT300F-I là dòng ê tô mô-đun chính xác được thiết kế dành cho các doanh nghiệp cần gia công những chi tiết có chiều dài rất lớn trên trung tâm gia công CNC. Với hàm kẹp 300 mm, độ mở 700 mm, lực kẹp 12.000 kg, độ chính xác 0.005 mm/100 mm và kết cấu thép hợp kim tôi cứng HRC58–62, sản phẩm mang lại khả năng kẹp phôi chắc chắn, vận hành ổn định và tuổi thọ cao.

Nếu doanh nghiệp của bạn đang tìm kiếm một ê tô CNC GT300F-I có hành trình lớn, lực kẹp mạnh và khả năng làm việc liên tục trong môi trường sản xuất công nghiệp, đây là giải pháp tối ưu giúp nâng cao năng suất, giảm thời gian gá đặt và đảm bảo chất lượng gia công cho các chi tiết có kích thước lớn.
