Thương hiệu: WARWICK
Model: KSD50-400-3FD
Loại sản phẩm: Ê tô cơ nhiều vị trí
Dòng sản phẩm: Multi Station Vise
Chiều dài thanh ray: 400 mm
Số vị trí kẹp: 3 vị trí theo cấu hình 3FD
Khả năng kẹp tối đa với 3 vị trí: 58 mm/phôi
Khả năng kẹp tối đa với 2 vị trí: 117 mm/phôi
Khả năng kẹp tối đa với 1 vị trí: 292 mm
Cơ cấu kẹp: Cơ khí
Thanh ray: Thép cường độ cao, răng được tôi cứng và mài
Hàm cố định: Có thể xoay 180°
Định vị: Thước khắc laser
Giao diện: SIMPLE K SZ
Phụ kiện: 1 cờ lê
Thông số về khả năng kẹp được WARWICK công bố theo chiều dài thanh ray và số lượng vị trí kẹp. Riêng cấu hình KSD50-400-3FD có thể gá tối đa 3 phôi với kích thước tối đa khoảng 58 mm mỗi phôi.
Trong gia công CNC hàng loạt, việc phải tháo và thay từng phôi sau mỗi chu kỳ sẽ làm tăng thời gian máy dừng và giảm năng suất thực tế. Ê tô WARWICK KSD50-400-3FD được phát triển để giải quyết chính bài toán này.

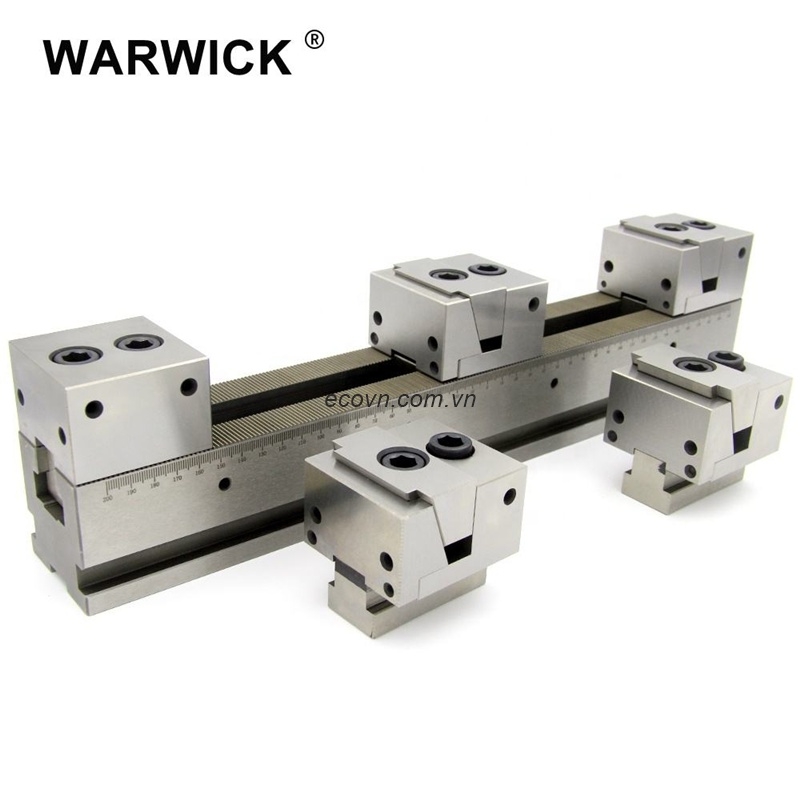

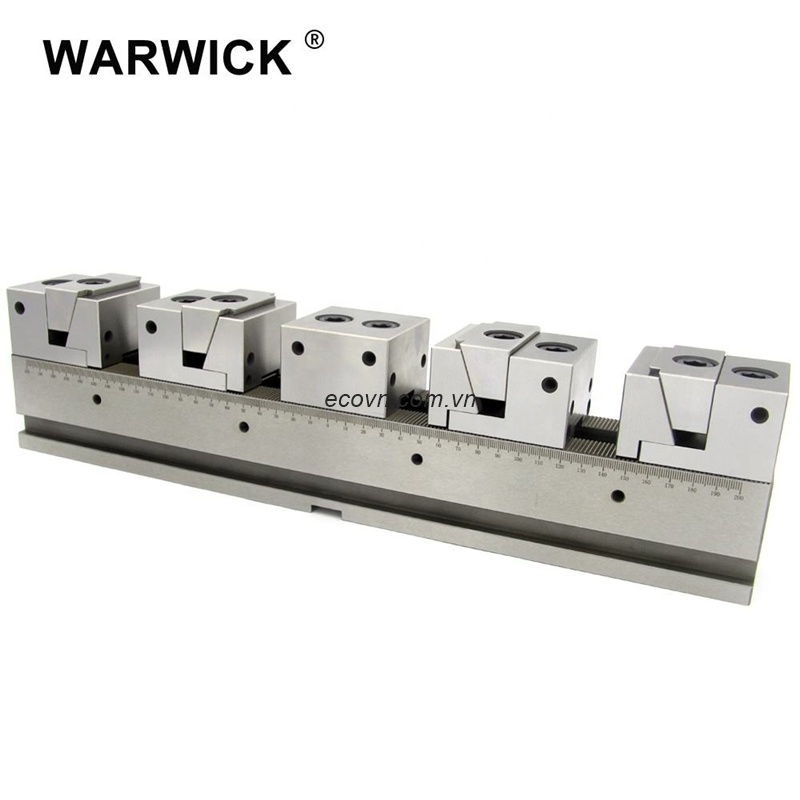

Đây là ê tô cơ nhiều vị trí, sử dụng thanh ray dài 400 mm và các cụm kẹp có thể điều chỉnh. Với cấu hình 3FD, người dùng có thể bố trí tối đa 3 vị trí kẹp trên cùng hệ thống khi kích thước phôi phù hợp.
Điểm đáng chú ý của KSD50-400-3FD không đơn thuần là khả năng kẹp nhiều phôi. Sản phẩm cho phép thay đổi số lượng và vị trí kẹp theo yêu cầu gia công. WARWICK cho biết số lượng phôi có thể được điều chỉnh linh hoạt tùy theo nhu cầu sản xuất.
Thanh ray là bộ phận tạo nên sự khác biệt của KSD50-400-3FD so với ê tô CNC thông thường.
Thay vì sử dụng một thân ê tô cố định, hệ thống cho phép bố trí các cụm kẹp trên thanh ray. Nhờ vậy, người vận hành có thể thay đổi cấu hình gá theo kích thước phôi.
Theo thông số của WARWICK, thanh ray KSD50-400 có khả năng kẹp tối đa 292 mm khi sử dụng một vị trí, 117 mm khi sử dụng hai vị trí và 58 mm khi sử dụng ba vị trí.
Điều này rất hữu ích khi xưởng CNC phải gia công nhiều loại chi tiết khác nhau.
Đối với những chi tiết nhỏ, việc sử dụng một ê tô cho một phôi thường không tận dụng hết khả năng của máy CNC.
KSD50-400-3FD cho phép bố trí 3 phôi trong một lần gá khi kích thước từng phôi phù hợp. Máy có thể thực hiện liên tục các nguyên công trên nhiều chi tiết trước khi người vận hành cần tháo sản phẩm.
Lợi ích thực tế gồm:
• Giảm số lần dừng máy.
• Rút ngắn thời gian thay phôi.
• Tăng số lượng sản phẩm trong một chu kỳ.
• Giảm thao tác của người vận hành.
• Tận dụng tốt hơn diện tích bàn máy CNC.
Đây là lý do ê tô nhiều vị trí đặc biệt phù hợp với các doanh nghiệp sản xuất hàng loạt.
Độ chính xác của một hệ thống ê tô nhiều vị trí phụ thuộc rất lớn vào khả năng định vị các cụm kẹp.
WARWICK sử dụng răng thanh ray được tôi cứng và mài nhằm tăng độ chính xác và độ ổn định hình học. Thiết kế này giúp các cụm kẹp giữ vị trí chắc chắn trong quá trình gia công.
Đây là một chi tiết kỹ thuật quan trọng nhưng thường bị bỏ qua khi lựa chọn ê tô CNC. Một hệ thống có thể kẹp nhiều phôi nhưng nếu vị trí kẹp không ổn định thì hiệu quả gia công sẽ không đạt yêu cầu.

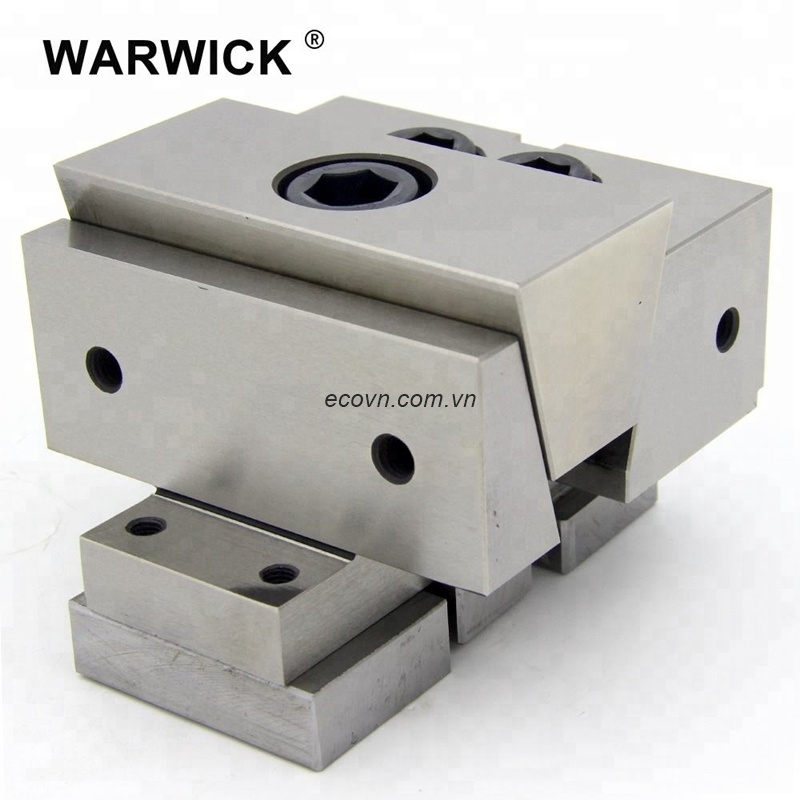

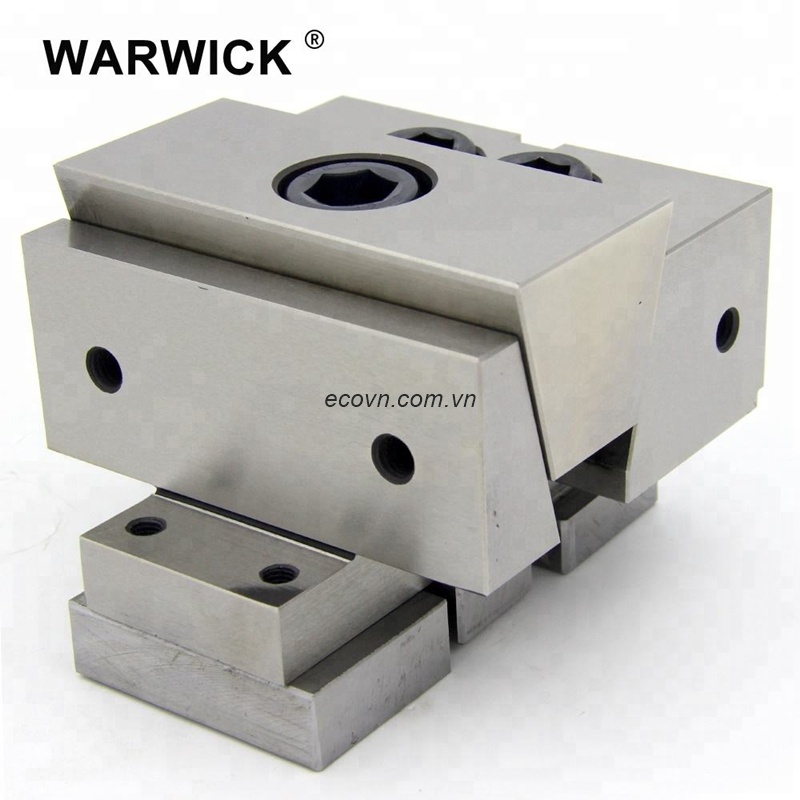

Một ưu điểm khác của KSD50-400-3FD là hàm cố định có thể xoay 180 độ.
Thiết kế này tạo thêm sự linh hoạt khi bố trí phôi, đặc biệt với những chi tiết có hình dạng hoặc yêu cầu gá đặt khác nhau.
Khi kết hợp với các cụm kẹp có khả năng điều chỉnh, người vận hành có thể thiết lập hệ thống phù hợp với từng nguyên công thay vì bị giới hạn bởi một cấu hình cố định.
KSD50-400-3FD được trang bị thước khắc laser trên thanh ray, hỗ trợ xác định vị trí cụm kẹp nhanh hơn.
Điều này có ý nghĩa thực tế khi xưởng phải:
• Thay đổi mã sản phẩm.
• Thay đổi kích thước phôi.
• Thiết lập lại đồ gá.
• Lặp lại một cấu hình đã sử dụng trước đó.
Thay vì phải đo thủ công nhiều lần, người vận hành có thể dựa vào vạch chia trên thanh ray để thiết lập vị trí nhanh và nhất quán hơn.
Ê tô WARWICK KSD50-400-3FD phù hợp với các ứng dụng như:
• Gia công chi tiết nhỏ trên máy phay CNC.
• Gia công linh kiện cơ khí.
• Gia công khuôn mẫu.
• Gia công đồ gá.
• Sản xuất linh kiện hàng loạt.
• Gia công các chi tiết có kích thước tương đồng.
• Trung tâm gia công CNC cần gá nhiều phôi.
Đặc biệt, sản phẩm phù hợp với những xưởng thường xuyên phải thay đổi mã hàng nhưng vẫn muốn duy trì một hệ thống gá có tính linh hoạt cao.
Nếu doanh nghiệp chủ yếu gia công các chi tiết nhỏ và muốn xử lý 3 phôi trong một lần gá, KSD50-400-3FD là lựa chọn đáng cân nhắc.
Ngược lại, nếu phôi lớn hơn 58 mm, không nên cố sử dụng cấu hình 3 vị trí. Có thể giảm số lượng vị trí kẹp để tăng không gian cho từng phôi. Theo bảng khả năng kẹp của WARWICK, khi sử dụng hai vị trí, kích thước phôi tối đa tăng lên 117 mm; với một vị trí có thể đạt 292 mm.
Đây là điểm cần lưu ý khi lựa chọn ê tô: số lượng phôi và kích thước phôi luôn phải được tính toán cùng nhau.
Ê tô WARWICK KSD50-400-3FD là giải pháp gá kẹp cơ khí nhiều vị trí dành cho các doanh nghiệp muốn nâng cao năng suất gia công CNC. Với thanh ray 400 mm, cấu hình 3 vị trí, khả năng kẹp tối đa 3 phôi kích thước khoảng 58 mm, răng thanh ray tôi cứng và mài, hàm cố định xoay 180 độ cùng thước khắc laser, sản phẩm mang lại sự linh hoạt cao trong quá trình gá đặt.
Điểm mạnh của KSD50-400-3FD nằm ở khả năng gá nhiều phôi nhưng vẫn có thể điều chỉnh cấu hình theo từng nhu cầu sản xuất. Đây là lựa chọn phù hợp cho xưởng CNC sản xuất hàng loạt, đặc biệt khi cần giảm thời gian thay phôi và tận dụng tối đa thời gian máy chạy.
