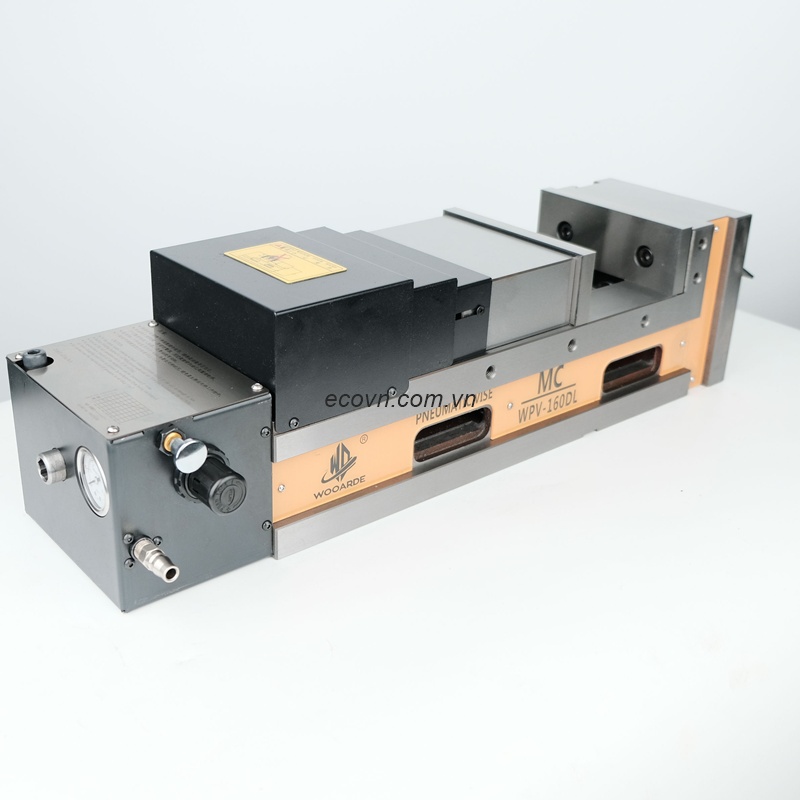

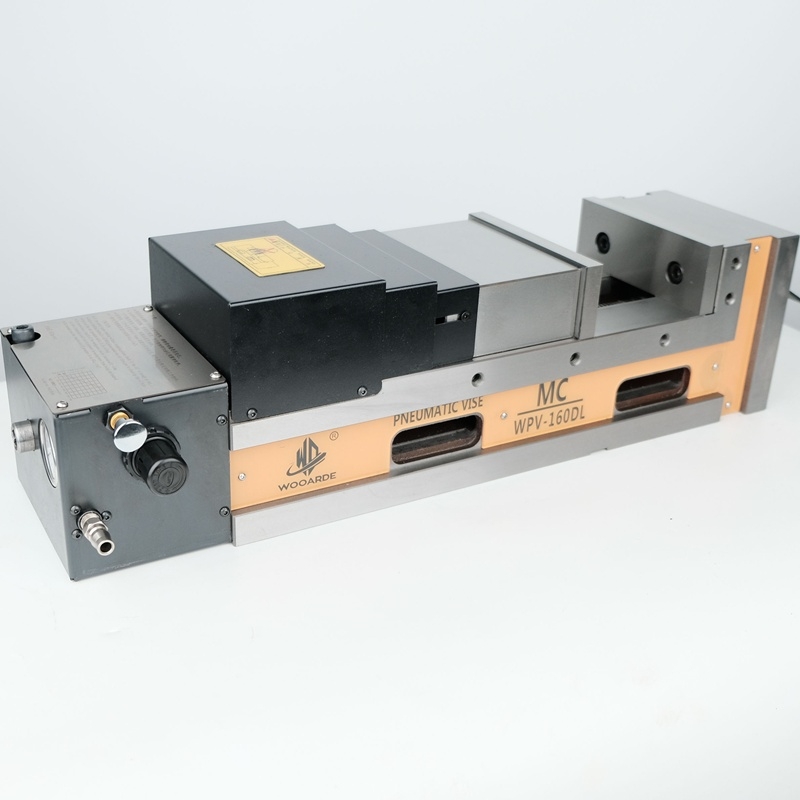

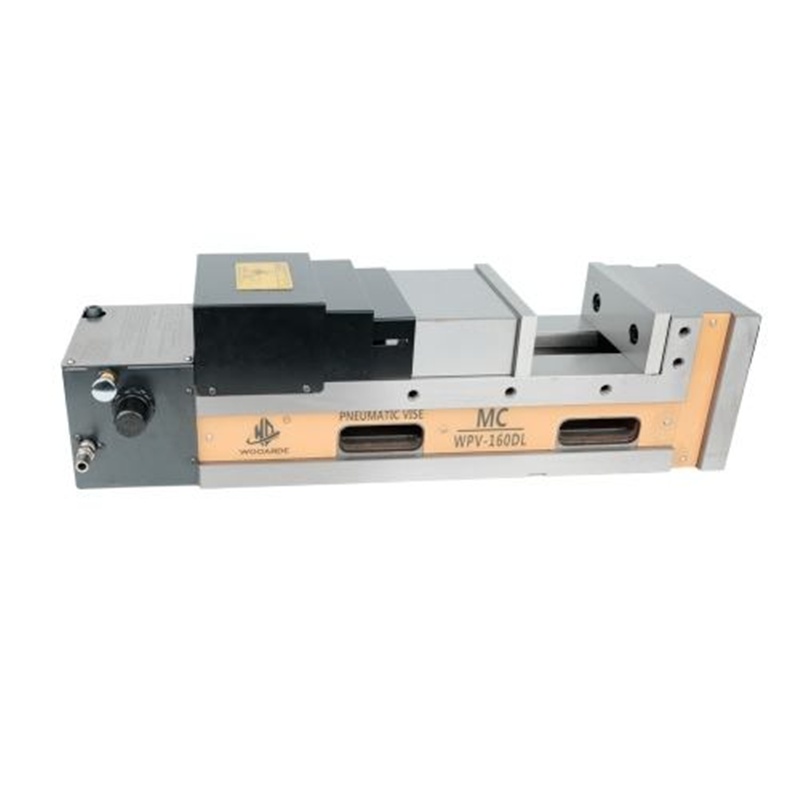

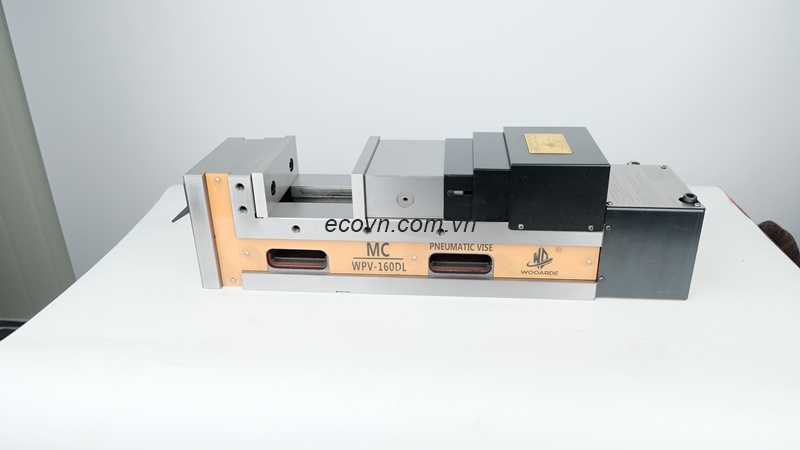

1. Ê tô WPV-160DL – Ê tô CNC hành trình dài cho gia công chi tiết kích thước lớn

Trong sản xuất cơ khí hiện đại, nhiều doanh nghiệp thường phải gia công các chi tiết có chiều dài lớn như khuôn ép nhựa, đồ gá, tấm đế, chi tiết máy hoặc các linh kiện công nghiệp. Khi sử dụng các dòng ê tô có hành trình ngắn, người vận hành phải thay đổi vị trí kẹp nhiều lần, vừa mất thời gian vừa làm giảm độ chính xác của sản phẩm.

Ê tô WPV-160DL được thiết kế để giải quyết vấn đề này. Đây là dòng MC Precision Super Hi-Pressure Rapid Vise sở hữu hành trình kẹp lên đến 250 mm, lớn hơn đáng kể so với model WPV-160D tiêu chuẩn. Sản phẩm vẫn giữ nguyên lực kẹp 6.000 kg, hệ thống truyền động khí nén kết hợp thủy lực, thời gian đóng mở khoảng 1,5 giây và khả năng tích hợp vào các dây chuyền gia công CNC tự động.

Với khả năng kẹp chắc các chi tiết dài mà vẫn đảm bảo độ chính xác cao, WPV-160DL là lựa chọn phù hợp cho các trung tâm gia công CNC, nhà máy chế tạo khuôn mẫu và doanh nghiệp sản xuất cơ khí chính xác.

2. Thông số kỹ thuật ê tô WPV-160DL

Model: WPV-160DL

Loại sản phẩm: Ê tô CNC thủy lực khí nén tốc độ cao

Kích thước : 635x160x163 mm

Độ mở hàm kẹp: 0 – 250 mm

Khoảng điều chỉnh J2: 95 – 350 mm

Khoảng điều chỉnh J3: 140 – 395 mm

Kích thước K: 58 mm

Kích thước L: 130 mm

Kích thước M: 18 mm

Kích thước X: 89 mm

Lực kẹp tối đa: 6.000 kg

Khối lượng: 58 kg

Vật liệu thân ê tô: Gang cầu FCD600

Độ cứng ray trượt: HRC42–45

Nguồn khí làm việc: Khoảng 8 kg/cm²

Thời gian đóng mở: Khoảng 1,5 giây.

3. Đặc điểm nổi bật của ê tô WPV-160DL

3.1. Hành trình kẹp 250 mm phù hợp với chi tiết dài

Điểm khác biệt lớn nhất của WPV-160DL là hành trình mở hàm lên tới 250 mm, lớn hơn nhiều so với dòng tiêu chuẩn.

Ưu điểm mang lại:

• Kẹp được nhiều loại chi tiết có chiều dài lớn.
• Giảm số lần thay đổi vị trí gá.
• Tiết kiệm thời gian chuẩn bị.
• Gia công linh hoạt nhiều kích thước phôi.
• Nâng cao hiệu quả sản xuất.

Đây là lựa chọn lý tưởng cho các doanh nghiệp thường xuyên gia công khuôn mẫu hoặc đồ gá có kích thước lớn.

4. Lực kẹp 6.000 kg ổn định

WPV-160DL sử dụng cơ cấu tăng áp thủy lực kết hợp khí nén, tạo lực kẹp mạnh nhưng vẫn có thể điều chỉnh theo từng loại vật liệu.

Lợi ích khi sử dụng:

• Giữ phôi chắc chắn trong suốt quá trình cắt.
• Hạn chế rung động.
• Giảm sai số gia công.
• Tăng tuổi thọ dao cắt.
• Phù hợp với gia công tốc độ cao.

5. Cơ cấu chống nhấc phôi Angle Lock

Một trong những ưu điểm quan trọng của WPV-160DL là cơ cấu truyền lực bán cầu (Angle Lock).

Trong quá trình siết, lực kẹp không chỉ ép ngang mà còn tạo lực ép xuống mặt đế.

Nhờ đó:

• Phôi luôn tiếp xúc với mặt chuẩn.
• Không xảy ra hiện tượng nhấc phôi.
• Tăng độ vuông góc.
• Đảm bảo độ lặp lại khi gia công hàng loạt.
• Cải thiện chất lượng bề mặt sau gia công.

6. Đóng mở cực nhanh chỉ khoảng 1,5 giây

Hệ thống truyền động khí nén giúp WPV-160DL đóng mở nhanh hơn nhiều so với ê tô cơ.

Điều này giúp:

• Giảm thời gian thay phôi.
• Tăng số chu kỳ gia công.
• Giảm thời gian chờ của máy CNC.
• Nâng cao năng suất sản xuất.
• Phù hợp với dây chuyền tự động hóa.

7. Thân gang cầu FCD600 siêu bền

Toàn bộ thân ê tô được đúc nguyên khối bằng gang cầu FCD600, có khả năng chịu tải lớn và chống biến dạng.

Hai ray trượt được xử lý nhiệt đạt HRC42–45, giúp:

• Chống mài mòn.
• Tăng độ cứng.
• Duy trì độ chính xác lâu dài.
• Hoạt động ổn định trong môi trường sản xuất liên tục.

8. Dễ dàng tích hợp vào dây chuyền CNC tự động

WPV-160DL hỗ trợ kết nối với:

• Van điện từ.
• PLC.
• Bộ điều khiển CNC.
• Robot cấp phôi.
• Hệ thống sản xuất không người vận hành.

Nhờ đó, doanh nghiệp có thể xây dựng dây chuyền sản xuất tự động, giảm chi phí nhân công và tăng năng suất.

9. Ứng dụng của ê tô WPV-160DL

Ê tô WPV-160DL được sử dụng trong:

• Trung tâm gia công CNC.
• Máy phay CNC.
• Gia công khuôn ép nhựa.
• Gia công khuôn dập.
• Gia công đồ gá.
• Chế tạo máy.
• Gia công linh kiện ô tô.
• Gia công linh kiện xe máy.
• Gia công thiết bị công nghiệp.
• Nhà máy cơ khí chính xác.

10. Lợi ích khi đầu tư ê tô WPV-160DL

Sử dụng WPV-160DL giúp doanh nghiệp:

• Gia công được các chi tiết dài.
• Giảm thời gian gá đặt.
• Tăng năng suất sản xuất.
• Đảm bảo độ chính xác cao.
• Giảm tỷ lệ hàng lỗi.
• Tăng tuổi thọ dao cụ.
• Dễ dàng tự động hóa.
• Khai thác tối đa hiệu suất của trung tâm gia công CNC.

11. Hướng dẫn sử dụng và bảo dưỡng

Để thiết bị hoạt động ổn định và bền bỉ:

• Cấp nguồn khí đúng áp suất khuyến nghị.
• Vệ sinh bề mặt kẹp trước khi sử dụng.
• Kiểm tra hệ thống khí nén định kỳ.
• Bôi trơn các bộ phận chuyển động.
• Điều chỉnh lực kẹp theo vật liệu gia công.
• Kiểm tra độ mòn của hàm kẹp.
• Xả nước trong bộ lọc khí.
• Bảo quản bằng dầu chống gỉ khi không sử dụng.

12. Câu hỏi thường gặp

WPV-160DL khác gì so với WPV-160D?

Điểm khác biệt lớn nhất là hành trình kẹp 250 mm, giúp WPV-160DL phù hợp với các chi tiết dài hơn trong khi vẫn duy trì lực kẹp 6.000 kg và độ chính xác cao.

WPV-160DL có phù hợp với gia công khuôn mẫu không?

Có. Đây là một trong những ứng dụng phổ biến nhất của WPV-160DL nhờ hành trình mở lớn, lực kẹp mạnh và cơ cấu chống nhấc phôi.

WPV-160DL có thể tích hợp với hệ thống tự động không?

Có. Sản phẩm hỗ trợ kết nối với van điện từ, PLC hoặc bộ điều khiển CNC để thực hiện quá trình kẹp và nhả phôi tự động.

13. Kết luận

Ê tô WPV-160DL là giải pháp tối ưu dành cho các doanh nghiệp cần gia công các chi tiết có kích thước lớn nhưng vẫn yêu cầu lực kẹp mạnh, độ chính xác cao và tốc độ vận hành nhanh. Với hàm kẹp 160 mm, hành trình mở 250 mm, lực kẹp 6.000 kg, thời gian đóng mở khoảng 1,5 giây, cơ cấu Angle Lock chống nhấc phôi, cùng thân gang cầu FCD600 có độ cứng cao, WPV-160DL đáp ứng hiệu quả các yêu cầu của ngành cơ khí chính xác, khuôn mẫu và chế tạo máy hiện đại.
