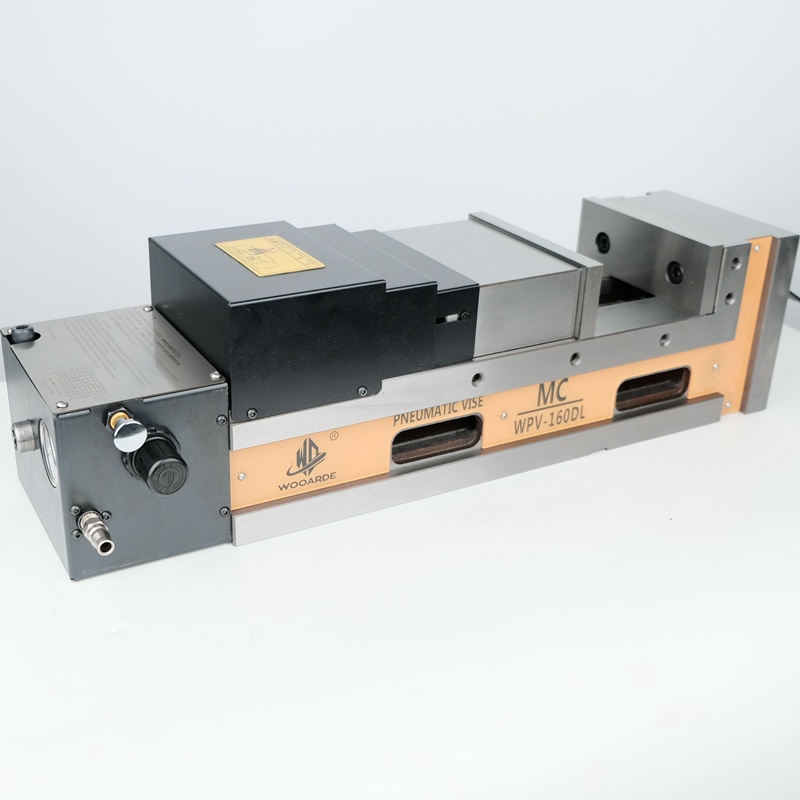

1. Ê tô WPV-160DXL – Giải pháp kẹp phôi hành trình siêu dài cho trung tâm gia công CNC

Trong lĩnh vực gia công cơ khí chính xác, các chi tiết có kích thước lớn như khuôn ép nhựa, khuôn dập, đế máy, tấm gá và linh kiện công nghiệp ngày càng phổ biến. Những chi tiết này đòi hỏi một hệ thống kẹp có hành trình mở lớn, lực kẹp mạnh và khả năng duy trì độ chính xác trong suốt quá trình gia công. Nếu sử dụng ê tô có hành trình ngắn, người vận hành sẽ phải thay đổi vị trí kẹp nhiều lần, làm tăng thời gian gá đặt và ảnh hưởng đến chất lượng sản phẩm.

Ê tô WPV-160DXL là dòng MC Precision Super Hi-Pressure Rapid Vise được thiết kế dành riêng cho các ứng dụng gia công chi tiết dài. Điểm nổi bật của model này là độ mở hàm lên đến 300 mm, lớn hơn đáng kể so với các phiên bản WPV-160D và WPV-160DL. Kết hợp với hệ thống truyền động khí nén – thủy lực, sản phẩm tạo lực kẹp tối đa 6.000 kg, giúp giữ phôi ổn định ngay cả khi gia công tải nặng hoặc cắt gọt tốc độ cao.

Ngoài khả năng kẹp mạnh, WPV-160DXL còn sở hữu cơ cấu Angle Lock tạo lực ép xuống khi kẹp, hạn chế hiện tượng nhấc phôi và tăng độ chính xác gia công. Thiết kế thân gang cầu nguyên khối FCD600 cùng ray trượt được tôi cứng giúp sản phẩm hoạt động bền bỉ trong môi trường sản xuất liên tục nhiều ca.

2. Thông số kỹ thuật ê tô WPV-160DXL

Model: WPV-160DXL

Loại sản phẩm: Ê tô CNC thủy lực khí nén tốc độ cao

Kích thước : 665x160x163 mm

Độ mở hàm kẹp: 0 – 300 mm

Khoảng điều chỉnh J1: 95 – 400 mm

Khoảng điều chỉnh J2: 120 – 445 mm

Khoảng điều chỉnh J3: 210 – 540 mm

Kích thước K: 58 mm

Kích thước L: 105 mm

Kích thước M: 18 mm

Kích thước X: 135 mm

Lực kẹp tối đa: 6.000 kg

Khối lượng: 65 kg

Vật liệu thân ê tô: Gang cầu FCD600

Độ cứng ray trượt: HRC42–45

Nguồn khí làm việc: Khoảng 8 kg/cm²

Thời gian đóng mở: Khoảng 1,5 giây.

3. Đặc điểm nổi bật của ê tô WPV-160DXL

3.1. Hành trình mở 300 mm phù hợp với chi tiết kích thước lớn

Điểm khác biệt lớn nhất của WPV-160DXL là khả năng mở hàm lên đến 300 mm, giúp gá kẹp linh hoạt nhiều loại phôi có chiều dài lớn.

Ưu điểm:

• Gia công được các chi tiết dài.
• Không cần thay đổi nhiều vị trí gá.
• Tiết kiệm thời gian chuẩn bị.
• Phù hợp với nhiều kích thước phôi khác nhau.
• Nâng cao hiệu suất sản xuất.

Đây là lựa chọn phù hợp cho các nhà máy thường xuyên gia công khuôn mẫu, đồ gá và chi tiết cơ khí có kích thước lớn.

3.2. Lực kẹp 6.000 kg ổn định

WPV-160DXL sử dụng cơ cấu tăng áp thủy lực kết hợp khí nén để tạo lực kẹp lớn nhưng vẫn vận hành nhẹ nhàng.

Ưu điểm:

• Giữ phôi chắc chắn.
• Hạn chế rung động khi cắt.
• Giảm hiện tượng dịch chuyển phôi.
• Gia công ổn định ở tốc độ cao.
• Tăng tuổi thọ dao cụ.

3.3. Cơ cấu Angle Lock chống nhấc phôi

Trong quá trình siết, hệ thống truyền lực tạo đồng thời lực ép ngang và lực ép xuống mặt đế.

Lợi ích mang lại:

• Phôi luôn áp sát mặt chuẩn.
• Hạn chế hiện tượng nhấc phôi.
• Tăng độ vuông góc.
• Nâng cao độ chính xác gia công.
• Cải thiện chất lượng bề mặt sản phẩm.

3.4. Đóng mở nhanh chỉ khoảng 1,5 giây

Nhờ cơ cấu truyền động khí nén, WPV-160DXL có tốc độ đóng mở rất nhanh.

Điều này giúp:

• Giảm thời gian thay phôi.
• Tăng số chu kỳ gia công.
• Giảm thời gian dừng máy.
• Nâng cao hiệu suất của trung tâm gia công CNC.
• Phù hợp với dây chuyền sản xuất tự động.

3.5. Tự động bù áp suất

Hệ thống bên trong có khả năng duy trì áp suất kẹp ổn định ngay cả khi nguồn khí có sự dao động.

Nhờ đó:

• Lực kẹp luôn đồng đều.
• Đảm bảo độ ổn định khi gia công.
• Giảm sai số giữa các chi tiết.
• Thích hợp với sản xuất hàng loạt.

3.6. Thân gang cầu FCD600 độ cứng cao

WPV-160DXL được chế tạo từ gang cầu FCD600 với khả năng chịu tải lớn và chống biến dạng hiệu quả.

Hai ray trượt được xử lý nhiệt đạt độ cứng HRC42–45, giúp:

• Chống mài mòn.
• Tăng tuổi thọ thiết bị.
• Duy trì độ chính xác lâu dài.
• Hoạt động ổn định trong môi trường sản xuất công nghiệp.

4. Ứng dụng của ê tô WPV-160DXL

WPV-160DXL được sử dụng rộng rãi trong:

• Trung tâm gia công CNC.
• Máy phay CNC.
• Gia công khuôn ép nhựa.
• Gia công khuôn dập.
• Gia công đồ gá.
• Chế tạo máy.
• Gia công linh kiện ô tô.
• Gia công thiết bị công nghiệp.
• Gia công chi tiết cơ khí kích thước lớn.
• Dây chuyền sản xuất tự động.

5. Lợi ích khi đầu tư ê tô WPV-160DXL

Sử dụng WPV-160DXL giúp doanh nghiệp:

• Gia công được phôi có kích thước lớn.
• Giảm thời gian gá đặt.
• Tăng năng suất sản xuất.
• Nâng cao độ chính xác.
• Giảm tỷ lệ phế phẩm.
• Tiết kiệm chi phí nhân công.
• Dễ tích hợp với hệ thống tự động.
• Tối ưu hiệu quả đầu tư máy CNC.

6. Hướng dẫn sử dụng và bảo dưỡng

Để thiết bị luôn hoạt động ổn định, nên:

• Cấp nguồn khí đúng áp suất khuyến nghị.
• Vệ sinh bề mặt hàm kẹp sau mỗi ca làm việc.
• Kiểm tra hệ thống khí nén định kỳ.
• Bôi trơn các bộ phận chuyển động.
• Điều chỉnh lực kẹp phù hợp với từng loại vật liệu.
• Kiểm tra độ mòn của hàm kẹp.
• Xả nước trong bộ lọc khí.
• Bảo quản bằng dầu chống gỉ khi không sử dụng trong thời gian dài.

7. Vì sao nên lựa chọn ê tô WPV-160DXL?

WPV-160DXL là lựa chọn phù hợp cho các doanh nghiệp cần gia công các chi tiết dài nhưng vẫn yêu cầu độ chính xác và lực kẹp cao.

Những ưu điểm nổi bật gồm:

• Hàm kẹp 160 mm.
• Độ mở 300 mm.
• Lực kẹp 6.000 kg.
• Đóng mở chỉ khoảng 1,5 giây.
• Cơ cấu Angle Lock chống nhấc phôi.
• Tự động bù áp suất.
• Thân gang cầu FCD600.
• Ray trượt tôi cứng HRC42–45.
• Dễ dàng tích hợp vào hệ thống CNC tự động.

8. Câu hỏi thường gặp

WPV-160DXL khác gì so với WPV-160DL?

Điểm khác biệt lớn nhất là độ mở hàm 300 mm, lớn hơn model WPV-160DL (250 mm), phù hợp với các chi tiết có chiều dài lớn hơn.

WPV-160DXL có phù hợp với gia công khuôn mẫu không?

Có. Với hành trình mở lớn, lực kẹp mạnh và cơ cấu chống nhấc phôi, sản phẩm rất phù hợp để gia công khuôn ép nhựa, khuôn dập và các chi tiết máy có kích thước lớn.

WPV-160DXL có thể tích hợp với hệ thống tự động không?

Có. Ê tô có thể kết nối với van điện từ, PLC hoặc bộ điều khiển CNC để tự động hóa quá trình kẹp và nhả phôi, giúp nâng cao năng suất sản xuất.

9. Kết luận

Ê tô WPV-160DXL là dòng ê tô CNC thủy lực khí nén hành trình dài được phát triển dành cho các doanh nghiệp gia công khuôn mẫu và chi tiết cơ khí có kích thước lớn. Với hàm kẹp 160 mm, độ mở 300 mm, lực kẹp 6.000 kg, thời gian đóng mở chỉ khoảng 1,5 giây, cơ cấu Angle Lock chống nhấc phôi, cùng thân gang cầu FCD600 có độ cứng cao, sản phẩm mang đến khả năng gá kẹp ổn định, độ chính xác vượt trội và hiệu quả sản xuất cao.

Nếu doanh nghiệp của bạn đang tìm kiếm một ê tô WPV-160DXL có hành trình mở lớn, độ bền cao và dễ dàng tích hợp vào dây chuyền CNC hiện đại, đây là giải pháp đáng đầu tư để tối ưu năng suất và chất lượng gia công.
