1. Linear Stage là gì?

Linear Stage là cơ cấu chuyển động tuyến tính có nhiệm vụ đưa bàn trượt hoặc đầu công tác di chuyển theo một hoặc nhiều trục với độ chính xác cao.

Hệ thống này được sử dụng rộng rãi trong:

Máy đo tọa độ CMM.

Máy Vision.

Thiết bị bán dẫn.

Máy khắc laser.

Máy đo quang học.

Thiết bị y tế.

Máy tự động hóa.

Để Linear Stage hoạt động ổn định, toàn bộ hệ thống cần được lắp đặt trên một nền máy có độ cứng cao và độ ổn định lâu dài. Granite Machine Base là giải pháp được nhiều nhà chế tạo lựa chọn.

2. Vì sao Linear Stage cần Granite Machine Base?

Độ chính xác của Linear Stage không chỉ phụ thuộc vào ray dẫn hướng hoặc động cơ mà còn phụ thuộc vào nền lắp đặt.

Nếu nền máy bị biến dạng hoặc rung động, hệ thống sẽ gặp nhiều vấn đề như:

Sai số định vị.

Độ lặp lại thấp.

Mòn ray dẫn hướng.

Giảm tuổi thọ ổ bi.

Khó hiệu chuẩn.

Granite Machine Base giúp tạo ra mặt chuẩn ổn định, đảm bảo các cụm cơ khí luôn duy trì đúng vị trí thiết kế.

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

3. Các cấu hình Linear Stage phổ biến

Granite Machine Base có thể được thiết kế cho nhiều loại Linear Stage khác nhau.

Bao gồm:

Stage một trục.

Stage hai trục XY.

Stage ba trục XYZ.

Stage dạng Gantry.

Stage tốc độ cao.

Stage tải trọng lớn.

Stage độ chính xác siêu cao.

Mỗi cấu hình sẽ có yêu cầu riêng về kích thước, độ cứng và phương án bố trí các mặt chuẩn.

4. Ảnh hưởng của độ phẳng đến chuyển động

Ray dẫn hướng thường được lắp trực tiếp trên Granite Machine Base.

Nếu độ phẳng không đạt yêu cầu sẽ dẫn đến:

Ray bị xoắn.

Con trượt chịu tải không đều.

Động cơ phải hoạt động với lực lớn hơn.

Sai số vị trí tăng theo hành trình.

Độ chính xác giảm sau thời gian sử dụng.

Vì vậy, bề mặt Granite Machine Base cần được gia công với độ phẳng rất cao và kiểm tra nghiêm ngặt trước khi lắp ráp.

5. Khả năng chống rung trong hệ thống chuyển động

Trong quá trình tăng tốc và giảm tốc, Linear Stage tạo ra lực quán tính đáng kể.

Granite Machine Base giúp:

Hấp thụ dao động.

Giảm rung cộng hưởng.

Ổn định chuyển động của bàn trượt.

Nâng cao độ lặp lại.

Giảm ảnh hưởng đến các cảm biến đo.

Đây là lợi thế lớn khi hệ thống hoạt động ở tốc độ cao hoặc yêu cầu độ chính xác đến cấp micromet.

6. Granite Machine Base kết hợp với Linear Motor

Ngày càng nhiều Linear Stage sử dụng Linear Motor thay cho cơ cấu vít me.

Khi kết hợp với Granite Machine Base, hệ thống đạt được:

Gia tốc lớn.

Độ chính xác cao.

Ít mài mòn cơ khí.

Giảm chi phí bảo trì.

Chuyển động mượt mà.

Đây là cấu hình phổ biến trong các thiết bị đo kiểm và sản xuất công nghệ cao.

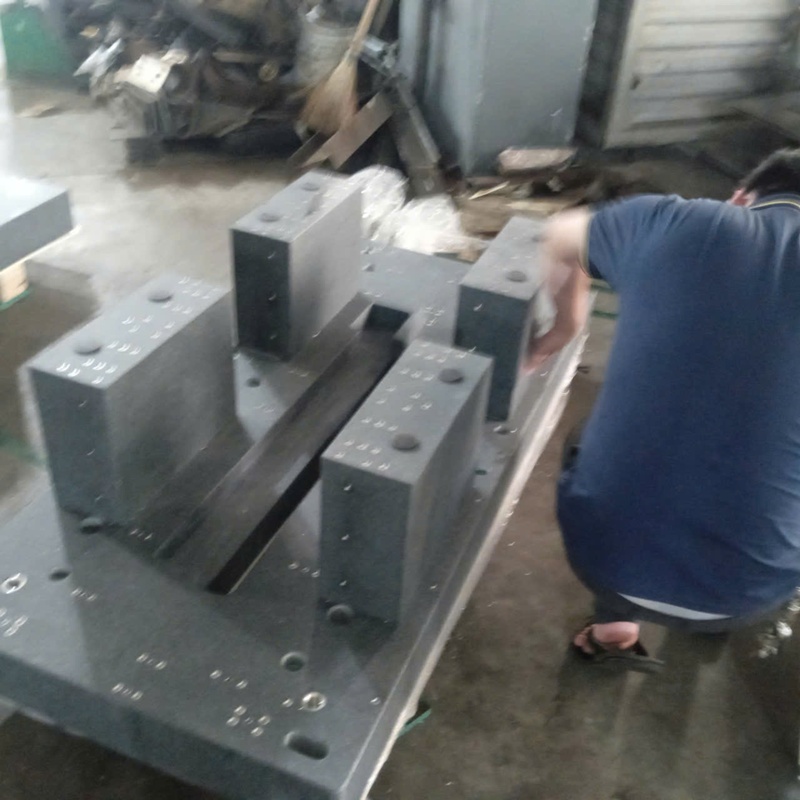

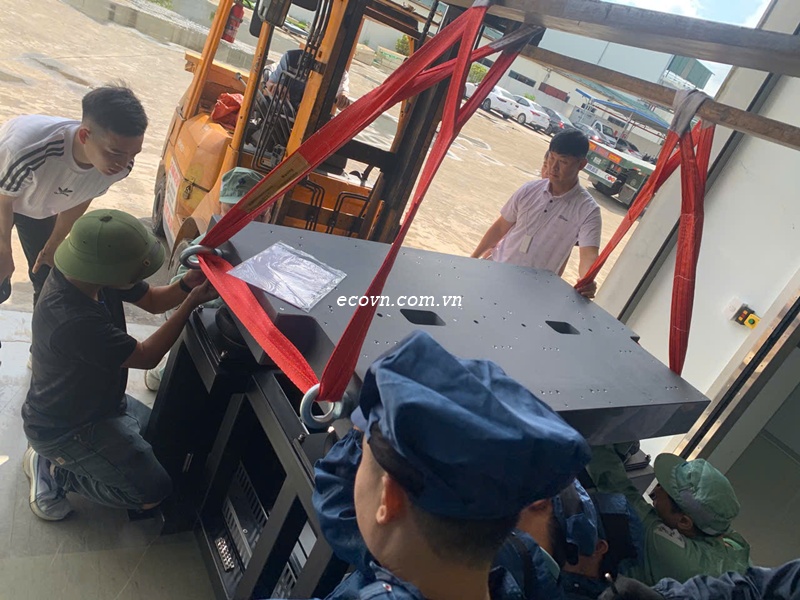

7. Thiết kế Granite Machine Base cho Linear Stage

Granite Machine Base thường được thiết kế theo từng dự án với các yêu cầu như:

Gia công mặt chuẩn có độ chính xác cao.

Bố trí Insert inox theo bản vẽ.

Lắp ray dẫn hướng song song.

Bố trí lỗ ren cho cảm biến.

Thiết kế đường đi dây.

Tích hợp vị trí lắp encoder.

Hỗ trợ hệ chân đỡ cân bằng.

Thiết kế đúng ngay từ đầu giúp giảm thời gian lắp ráp và hiệu chuẩn.

8. Ví dụ ứng dụng thực tế

Một doanh nghiệp chế tạo máy đo quang học cần hệ thống XY Stage có khả năng định vị chính xác để kiểm tra linh kiện điện tử.

Trong giai đoạn thử nghiệm, nền thép xuất hiện rung nhẹ khi bàn trượt tăng tốc, làm giảm độ lặp lại của phép đo.

Sau khi thay bằng Granite Machine Base được gia công theo bản vẽ, hệ thống vận hành ổn định hơn, chuyển động mượt và sai số định vị giảm đáng kể.

9. Checklist lựa chọn Granite Machine Base cho Linear Stage

✔ Độ phẳng cao.

✔ Độ song song chính xác.

✔ Khả năng chống rung tốt.

✔ Hệ số giãn nở nhiệt thấp.

✔ Gia công đúng vị trí Insert.

✔ Phù hợp với Linear Motor hoặc vít me.

✔ Có hệ chân đỡ cân chỉnh.

✔ Hồ sơ kiểm tra chất lượng đầy đủ.

10. Câu hỏi thường gặp

Granite Machine Base có cần thiết cho mọi hệ thống Linear Stage không?

Đối với các ứng dụng yêu cầu độ chính xác cao, Granite Machine Base giúp cải thiện đáng kể độ ổn định và độ lặp lại của chuyển động.

Granite Machine Base có phù hợp với Linear Motor không?

Có. Đây là một trong những nền máy được sử dụng phổ biến cho các hệ thống Linear Motor nhờ độ cứng và khả năng chống rung cao.

Có thể thiết kế Granite Machine Base theo từng hành trình của Stage không?

Có. Granite Machine Base thường được chế tạo theo bản vẽ, phù hợp với hành trình, tải trọng và cấu hình của từng hệ thống.

Granite Machine Base có giúp kéo dài tuổi thọ ray dẫn hướng không?

Có. Bề mặt lắp đặt ổn định giúp ray và con trượt chịu tải đồng đều, giảm mài mòn và tăng tuổi thọ của hệ thống chuyển động.

11. Kết luận

Granite Machine Base là nền tảng quan trọng đối với các hệ thống Linear Stage hiện đại. Với khả năng chống rung, độ cứng cao, ổn định nhiệt và duy trì hình học lâu dài, vật liệu granite giúp nâng cao độ chính xác định vị, cải thiện độ lặp lại và kéo dài tuổi thọ của các cụm chuyển động. Đối với các doanh nghiệp chế tạo thiết bị đo kiểm, tự động hóa và máy chính xác, đầu tư Granite Machine Base theo đúng yêu cầu kỹ thuật là giải pháp giúp tối ưu hiệu suất và đảm bảo chất lượng sản phẩm.
