Granite Machine Base cho máy AOI – Giải pháp nâng cao độ ổn định trong hệ thống kiểm tra PCB

Trong ngành sản xuất điện tử, đặc biệt là dây chuyền SMT (Surface Mount Technology), máy AOI (Automated Optical Inspection) là thiết bị không thể thiếu để kiểm tra chất lượng bo mạch sau quá trình hàn linh kiện. AOI có khả năng phát hiện lỗi như lệch linh kiện, thiếu linh kiện, hàn thiếu thiếc, hàn cầu hoặc sai chiều lắp ráp với tốc độ rất cao.

Tuy nhiên, hiệu quả của máy AOI không chỉ phụ thuộc vào camera, thuật toán xử lý hình ảnh hay hệ thống chiếu sáng. Một yếu tố thường bị đánh giá thấp nhưng ảnh hưởng trực tiếp đến độ chính xác là Granite Machine Base. Đây là nền tảng giúp toàn bộ hệ thống camera, ray dẫn hướng và cơ cấu chuyển động hoạt động ổn định trong suốt quá trình kiểm tra.

1. Vì sao máy AOI cần Granite Machine Base?

Máy AOI làm việc với tốc độ cao và yêu cầu độ lặp lại rất lớn. Camera phải ghi nhận hình ảnh của hàng nghìn hoặc hàng chục nghìn linh kiện trên mỗi bảng mạch với sai số rất nhỏ.

Nếu kết cấu nền không ổn định, hệ thống có thể gặp các hiện tượng:

Camera rung khi chụp ảnh.

Sai lệch vị trí giữa camera và PCB.

Độ lặp lại của phép đo giảm.

Khó hiệu chuẩn sau thời gian vận hành.

Tăng tỷ lệ cảnh báo sai hoặc bỏ sót lỗi.

Granite Machine Base giúp giảm rung động và duy trì vị trí chính xác của các cụm cơ khí, tạo điều kiện để hệ thống AOI hoạt động ổn định trong thời gian dài.

2. Những yêu cầu kỹ thuật đối với Granite Machine Base của máy AOI

So với nhiều loại máy khác, AOI có một số yêu cầu đặc thù.

Độ phẳng của bề mặt lắp ray

Ray dẫn hướng quyết định chuyển động của cụm camera. Độ phẳng không đạt yêu cầu có thể làm thay đổi vị trí đầu quét.

Độ cứng của kết cấu

Trong quá trình tăng tốc và giảm tốc liên tục, kết cấu phải đủ cứng để hạn chế dao động.

Khả năng giảm rung

Rung động từ servo, động cơ tuyến tính hoặc môi trường sản xuất có thể ảnh hưởng đến chất lượng hình ảnh.

Độ ổn định hình học

Máy AOI thường vận hành liên tục nhiều ca. Granite Machine Base cần duy trì hình học ổn định để hạn chế việc hiệu chuẩn lại.

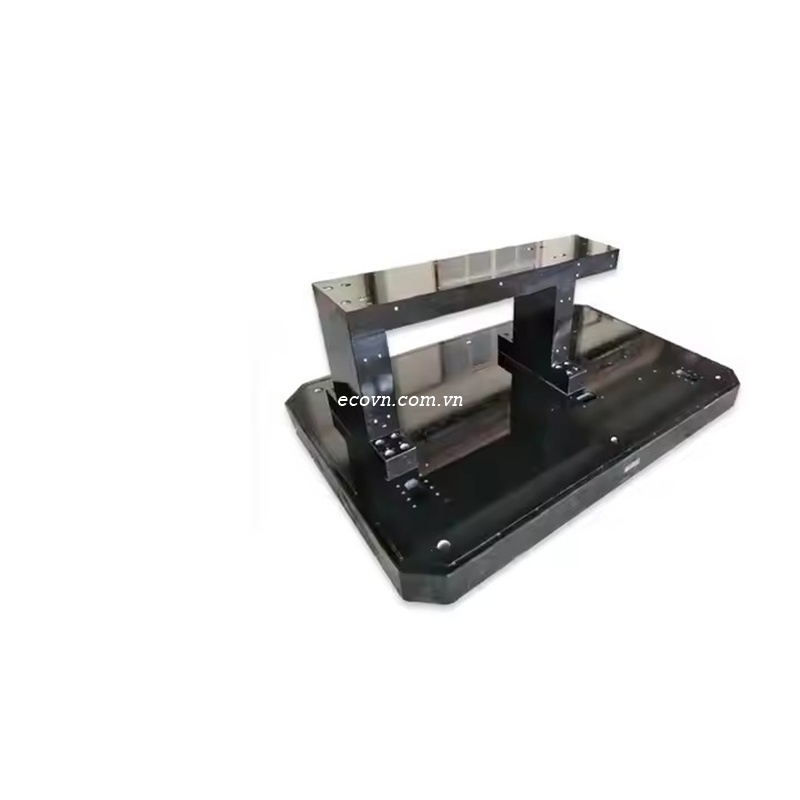

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite

Thước đo

3. Những vị trí cần gia công chính xác trên Granite Machine Base

Một Granite Machine Base cho AOI thường bao gồm nhiều bề mặt chức năng khác nhau.

Các vị trí cần gia công chính xác gồm:

Mặt lắp ray dẫn hướng.

Mặt lắp cụm camera.

Mặt lắp bàn đỡ PCB.

Lỗ chốt định vị.

Insert ren để lắp các cụm thiết bị.

Các mặt chuẩn dùng để căn chỉnh trong quá trình lắp ráp.

Việc xác định rõ các mặt chức năng ngay từ giai đoạn thiết kế sẽ giúp giảm thời gian gia công và tăng độ chính xác khi lắp máy.

4. Thiết kế Granite Machine Base cho máy AOI cần lưu ý gì?

Một số điểm quan trọng mà kỹ sư thiết kế cần xem xét.

Xác định vị trí camera và nguồn sáng ngay từ đầu.

Tối ưu khoảng cách giữa ray dẫn hướng và vùng kiểm tra.

Bố trí đường đi cáp tín hiệu, cáp nguồn và khí nén hợp lý.

Dự phòng không gian để thay thế camera hoặc bảo trì.

Thiết kế vị trí chân đế phù hợp với phân bố tải trọng.

Những yếu tố này giúp hệ thống vận hành ổn định và thuận tiện trong quá trình bảo trì.

5. Những lỗi thường gặp trong các dự án AOI

Qua quá trình tư vấn cho các doanh nghiệp chế tạo máy, chúng tôi nhận thấy nhiều lỗi xuất phát từ thiết kế cơ khí.

Không tính đến tải trọng động của cụm camera.

Đặt insert ren quá sát mép đá.

Không có chốt định vị cho các cụm quan trọng.

Thiếu khoảng trống để căn chỉnh camera.

Không đánh giá ảnh hưởng của rung động từ các thiết bị lân cận.

Những lỗi này có thể làm tăng thời gian lắp ráp, giảm độ lặp lại và ảnh hưởng đến hiệu quả kiểm tra của hệ thống AOI.

6. So sánh Granite Machine Base và khung thép trong máy AOI

7. Kinh nghiệm từ kỹ sư ECO KINH BẮC

Trong các dự án AOI, chúng tôi nhận thấy nhiều doanh nghiệp đầu tư rất lớn vào camera, thuật toán xử lý ảnh và nguồn sáng nhưng chưa chú trọng đúng mức đến kết cấu nền.

Một Granite Machine Base được thiết kế tốt không chỉ giúp tăng độ ổn định mà còn rút ngắn thời gian hiệu chuẩn khi lắp máy. Đặc biệt, việc gia công chính xác vị trí ray dẫn hướng, camera và chốt định vị sẽ giúp giảm đáng kể sai số tích lũy trong quá trình vận hành.

Đối với các dây chuyền SMT hoạt động nhiều ca liên tục, việc đầu tư vào một nền máy ổn định thường mang lại hiệu quả kinh tế lâu dài thông qua việc giảm thời gian dừng máy và tăng độ tin cậy của kết quả kiểm tra.

8. Checklist trước khi đặt gia công Granite Machine Base cho AOI

☐ Xác định kích thước PCB lớn nhất và nhỏ nhất.

☐ Xác định tải trọng của cụm camera và bàn chuyển động.

☐ Quy định rõ các mặt chuẩn lắp ghép.

☐ Thiết kế đầy đủ insert ren và chốt định vị.

☐ Bố trí vị trí chân đế theo tải trọng thực tế.

☐ Thống nhất phương pháp đo kiểm và nghiệm thu.

☐ Dự phòng không gian bảo trì và nâng cấp hệ thống.

9. Câu hỏi thường gặp

9.1 Máy AOI có bắt buộc phải sử dụng Granite Machine Base không?

Không bắt buộc. Tuy nhiên, với các hệ thống AOI yêu cầu độ chính xác cao, tốc độ lớn hoặc vận hành liên tục, Granite Machine Base là lựa chọn đáng cân nhắc để nâng cao độ ổn định và khả năng lặp lại.

9.2 Có thể tích hợp nhiều camera trên cùng một Granite Machine Base không?

Có. Nhiều hệ thống AOI sử dụng nhiều camera để kiểm tra các vùng khác nhau của PCB. Khi đó cần thiết kế kết cấu đủ cứng và xác định chính xác vị trí lắp đặt ngay từ bản vẽ.

9.3 Có nên gia công sẵn insert ren và chốt định vị?

Nên. Điều này giúp giảm thời gian lắp ráp, tăng độ chính xác khi căn chỉnh và thuận tiện cho việc thay thế thiết bị sau này.
