Granite Machine Base cho máy AOI – Giải pháp nâng cao độ chính xác trong kiểm tra PCB

Trong ngành sản xuất điện tử, chất lượng của từng bảng mạch PCB ảnh hưởng trực tiếp đến độ tin cậy của sản phẩm cuối cùng. Để phát hiện lỗi hàn, thiếu linh kiện, lệch vị trí hoặc sai cực tính, các doanh nghiệp sử dụng máy AOI (Automated Optical Inspection) với hệ thống camera có độ phân giải cao và thuật toán xử lý hình ảnh tiên tiến.

Tuy nhiên, để camera và cụm chuyển động hoạt động ổn định, Granite Machine Base là nền tảng không thể xem nhẹ. Một bệ máy được thiết kế đúng giúp hệ thống AOI duy trì độ chính xác, giảm rung động và đảm bảo kết quả kiểm tra có tính lặp lại cao trong suốt quá trình sản xuất.

1. Vai trò của Granite Machine Base trong máy AOI

Máy AOI phải chụp và xử lý hàng nghìn hình ảnh trong thời gian ngắn. Chỉ cần camera hoặc bàn dịch chuyển dao động rất nhỏ cũng có thể làm giảm chất lượng hình ảnh và tăng tỷ lệ nhận diện sai.

Granite Machine Base giúp:

Duy trì vị trí chính xác của camera.

Ổn định hệ thống ray dẫn hướng.

Giảm rung khi bàn dịch chuyển hoạt động ở tốc độ cao.

Đảm bảo khoảng cách giữa camera và PCB luôn ổn định.

Tăng độ lặp lại của kết quả kiểm tra.

Đối với các dây chuyền SMT sản xuất liên tục 24/7, đây là yếu tố ảnh hưởng trực tiếp đến năng suất và chất lượng.

2. Các cụm thiết bị được lắp trên Granite Machine Base

Một máy AOI hiện đại thường bao gồm:

Camera công nghiệp độ phân giải cao.

Ống kính telecentric hoặc lens chuyên dụng.

Nguồn sáng LED đa góc.

Ray dẫn hướng tuyến tính.

Động cơ servo hoặc motor tuyến tính.

Bàn dịch chuyển PCB.

Cảm biến vị trí.

Hệ thống hút giữ bảng mạch.

Các cụm này cần được lắp trên các mặt chuẩn có độ chính xác cao để đảm bảo mối quan hệ hình học không thay đổi theo thời gian.

3. Những yêu cầu kỹ thuật đặc biệt của máy AOI

Không giống các thiết bị cơ khí thông thường, máy AOI cần đáp ứng đồng thời nhiều yêu cầu:

Độ ổn định hình ảnh

Camera phải luôn giữ đúng tiêu cự và vị trí trong suốt quá trình kiểm tra.

Độ chính xác của bàn dịch chuyển

Bàn dịch chuyển PCB phải hoạt động êm, không rung và không phát sinh sai lệch khi đổi hướng.

Tốc độ cao

Máy AOI hiện đại có thể kiểm tra hàng chục đến hàng trăm bảng mạch mỗi giờ. Granite Machine Base phải đủ cứng để không bị ảnh hưởng bởi gia tốc của các cụm chuyển động.

Khả năng mở rộng

Nhiều hệ thống cần lắp thêm camera, nguồn sáng hoặc cảm biến trong tương lai, vì vậy thiết kế Granite Machine Base cần dự phòng các vị trí lắp đặt.

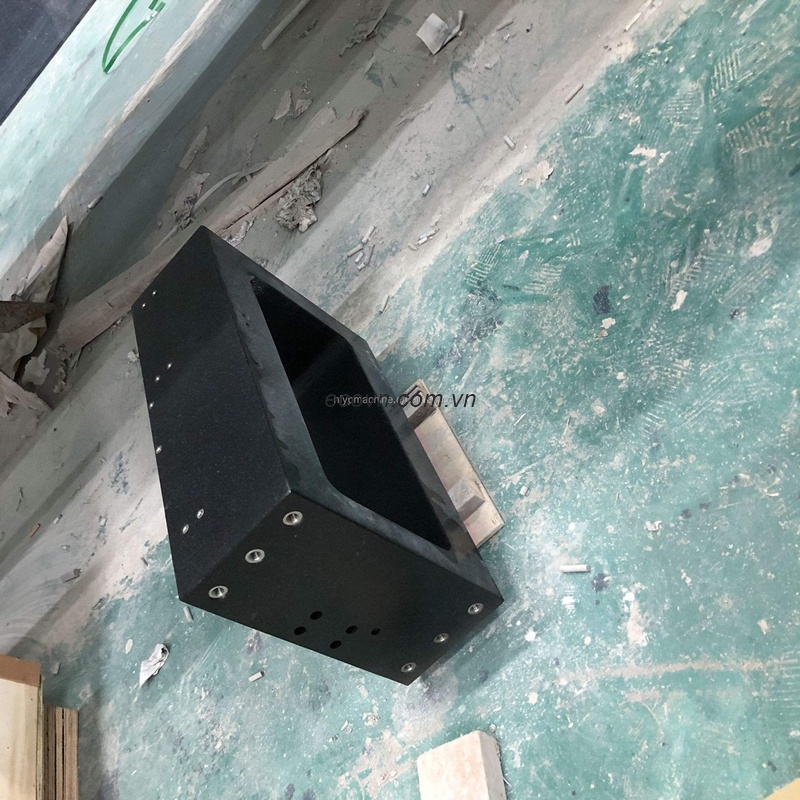

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite

Thước đo

4. Vì sao doanh nghiệp SMT ưu tiên Granite Machine Base?

Trong dây chuyền SMT, mọi thiết bị đều hướng đến mục tiêu giảm lỗi và tăng tốc độ sản xuất.

Granite Machine Base mang lại nhiều lợi ích:

Giảm dao động của camera.

Ổn định ray dẫn hướng.

Hạn chế sai số khi kiểm tra linh kiện kích thước nhỏ.

Giảm thời gian hiệu chuẩn.

Kéo dài tuổi thọ của hệ thống cơ khí.

Đó là lý do nhiều nhà sản xuất thiết bị AOI lựa chọn granite thay vì kết cấu thép hàn hoặc nhôm.

5. Các lỗi thường gặp khi thiết kế bệ máy AOI

Một số sai sót thường gặp gồm:

Bố trí camera quá gần nguồn rung.

Không tính đến tải trọng của cụm chuyển động.

Thiếu vị trí lắp thêm nguồn sáng.

Khoảng cách giữa các insert không phù hợp.

Thiết kế thiếu không gian bảo trì.

Đặt cụm điện và cụm cơ khí quá gần nhau.

Những lỗi này có thể khiến máy phải điều chỉnh nhiều lần sau khi lắp ráp hoặc khó nâng cấp khi thay đổi cấu hình.

6. Tiêu chí lựa chọn Granite Machine Base

Khi thiết kế Granite Machine Base cho máy AOI, cần xem xét:

Kích thước bảng mạch PCB lớn nhất.

Số lượng camera sử dụng.

Hành trình của bàn dịch chuyển.

Khối lượng các cụm cơ khí.

Độ chính xác yêu cầu của hệ thống.

Điều kiện làm việc trong nhà máy.

Khả năng tích hợp với dây chuyền SMT.

Việc đánh giá đầy đủ các yếu tố trên sẽ giúp tối ưu chi phí và nâng cao hiệu quả sử dụng.

7. Kinh nghiệm từ kỹ sư ECO KINH BẮC

Trong các dự án Granite Machine Base cho máy AOI, chúng tôi thường phối hợp với đội ngũ thiết kế máy để xác định vị trí camera, ray dẫn hướng, nguồn sáng và bàn vận chuyển PCB ngay từ giai đoạn đầu.

Ngoài việc gia công theo đúng bản vẽ, chúng tôi còn tư vấn bố trí insert, mặt chuẩn và các vùng dự phòng để khách hàng dễ dàng nâng cấp hệ thống trong tương lai mà không phải thay đổi toàn bộ bệ máy.

8. Checklist khi thiết kế Granite Machine Base cho máy AOI

☑ Xác định kích thước PCB lớn nhất.

☑ Tính toán tải trọng của camera và cụm chuyển động.

☑ Thiết kế mặt chuẩn cho ray dẫn hướng.

☑ Kiểm tra vị trí insert theo bản vẽ lắp.

☑ Dự phòng vị trí cho camera và nguồn sáng bổ sung.

☑ Đảm bảo khả năng bảo trì và thay thế linh kiện.

☑ Kiểm tra độ phẳng và dung sai hình học trước khi nghiệm thu.

9. Câu hỏi thường gặp

Máy AOI có bắt buộc sử dụng Granite Machine Base không?

Không bắt buộc. Tuy nhiên, với các hệ thống yêu cầu kiểm tra tốc độ cao và độ chính xác lớn, Granite Machine Base giúp tăng độ ổn định và giảm sai số trong quá trình vận hành.

Granite Machine Base có thể thiết kế theo từng loại PCB không?

Có. Mỗi dự án có thể được thiết kế riêng dựa trên kích thước PCB, số lượng camera, hành trình bàn dịch chuyển và yêu cầu của dây chuyền sản xuất.

Có thể bổ sung camera sau khi máy đưa vào sử dụng không?

Có, nếu Granite Machine Base được thiết kế sẵn các vị trí insert và không gian lắp đặt ngay từ đầu.
