Granite Machine Base cho máy Laser – Nền tảng giúp hệ thống laser đạt độ chính xác cao

Công nghệ laser ngày càng được ứng dụng rộng rãi trong chế tạo máy hiện đại. Từ máy cắt laser kim loại, máy khắc laser, máy đo laser đến các hệ thống đo dịch chuyển bằng laser trong ngành bán dẫn, tất cả đều yêu cầu một kết cấu cơ khí có độ ổn định rất cao.

Nhiều doanh nghiệp tập trung đầu tư vào nguồn laser, đầu quét Galvo, thấu kính hoặc hệ thống điều khiển nhưng lại xem nhẹ kết cấu nền. Trên thực tế, Granite Machine Base chính là bộ phận giúp toàn bộ hệ thống duy trì độ chính xác trong suốt quá trình vận hành.

Một bệ máy được thiết kế hợp lý sẽ giúp giảm rung động, giữ ổn định vị trí của các cụm quang học và hạn chế sai số tích lũy khi máy hoạt động liên tục.

1. Vì sao máy laser cần Granite Machine Base?

Trong các hệ thống laser chính xác, khoảng cách giữa đầu laser và chi tiết gia công phải được duy trì ổn định. Chỉ cần một rung động nhỏ cũng có thể làm thay đổi tiêu điểm của chùm tia laser.

Hậu quả có thể là:

Đường cắt không đều.

Độ sâu khắc không đồng nhất.

Sai lệch vị trí khi đo laser.

Giảm chất lượng bề mặt sản phẩm.

Khó đạt độ lặp lại trong sản xuất hàng loạt.

Granite Machine Base giúp hạn chế những ảnh hưởng này nhờ khả năng giảm rung và duy trì độ ổn định của kết cấu.

2. Những ứng dụng phổ biến của Granite Machine Base trong công nghệ laser

Granite Machine Base được sử dụng trong nhiều loại thiết bị khác nhau.

Máy đo laser

Các hệ thống đo kích thước bằng laser yêu cầu khoảng cách giữa cảm biến và chi tiết luôn ổn định để đảm bảo kết quả đo.

Máy khắc laser

Độ ổn định của kết cấu ảnh hưởng trực tiếp đến chất lượng đường khắc và khả năng lặp lại của sản phẩm.

Máy cắt laser chính xác

Đối với các máy cắt vật liệu mỏng hoặc linh kiện điện tử, rung động có thể làm giảm chất lượng mép cắt.

Hệ thống laser trong ngành bán dẫn

Các thiết bị xử lý wafer hoặc đo kiểm bằng laser thường sử dụng Granite Machine Base để tạo nền tảng ổn định cho cụm quang học.

3. Những yêu cầu kỹ thuật đối với Granite Machine Base

Khi thiết kế Granite Machine Base cho máy laser, cần quan tâm đến các yếu tố sau.

Độ phẳng của bề mặt lắp ghép

Các ray dẫn hướng và cụm quang học cần được lắp trên bề mặt có độ chính xác cao để đảm bảo chuyển động ổn định.

Độ cứng kết cấu

Bệ máy phải đủ cứng để hạn chế biến dạng khi mang tải và khi các cụm chuyển động tăng tốc hoặc giảm tốc.

Khả năng giảm rung

Đây là yếu tố đặc biệt quan trọng đối với các hệ thống laser có yêu cầu chính xác cao.

Bố trí insert ren và chốt định vị

Các vị trí lắp đầu laser, camera, ray dẫn hướng hoặc cảm biến cần được gia công đồng bộ để giảm thời gian lắp ráp.

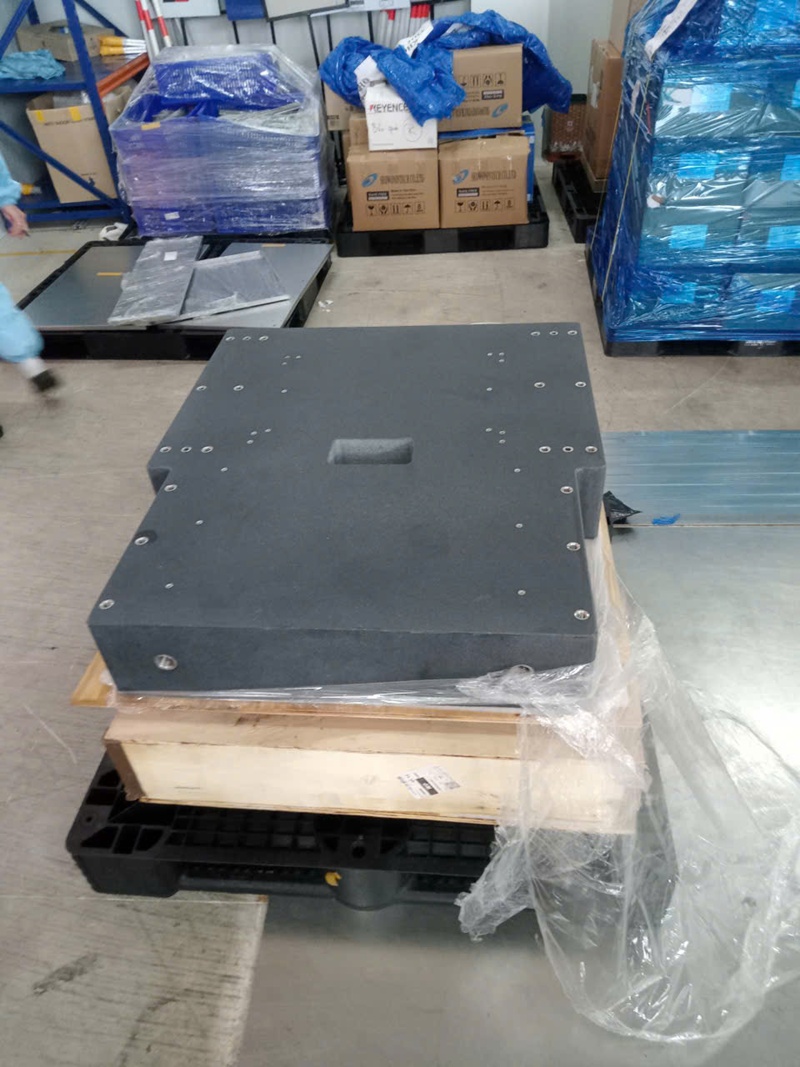

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite

Thước đo

4. Những lưu ý khi thiết kế

Để Granite Machine Base phát huy tối đa hiệu quả, kỹ sư thiết kế nên:

Xác định chính xác vùng làm việc của đầu laser.

Thiết kế mặt chuẩn cho ray dẫn hướng.

Bố trí đường đi cáp tín hiệu và cáp nguồn hợp lý.

Tính toán tải trọng của toàn bộ hệ thống chuyển động.

Dự phòng không gian bảo trì và nâng cấp.

Những yếu tố này giúp hệ thống vận hành ổn định và dễ bảo trì trong suốt vòng đời thiết bị.

5. Những sai lầm thường gặp

Một số lỗi phổ biến trong các dự án máy laser gồm:

Lựa chọn Granite Machine Base quá nhỏ so với tải trọng.

Không xác định mặt chuẩn ngay từ bản vẽ.

Thiếu vị trí chốt định vị.

Không tính đến rung động của môi trường sản xuất.

Bố trí chân đế không phù hợp.

Không dự phòng không gian để thay thế đầu laser.

Việc khắc phục các lỗi này sau khi máy hoàn thiện thường tốn nhiều thời gian và chi phí.

6. So sánh Granite Machine Base và khung thép trong máy laser

7. Kinh nghiệm từ kỹ sư ECO KINH BẮC

Qua các dự án liên quan đến thiết bị laser, chúng tôi nhận thấy nhiều doanh nghiệp đầu tư vào nguồn laser và hệ điều khiển nhưng chưa đánh giá đúng vai trò của kết cấu nền.

Một Granite Machine Base được thiết kế hợp lý sẽ giúp giảm thời gian căn chỉnh, tăng độ ổn định của cụm quang học và duy trì chất lượng gia công trong thời gian dài. Đặc biệt, với các máy làm việc liên tục nhiều ca, kết cấu nền ổn định giúp giảm nhu cầu hiệu chuẩn định kỳ và nâng cao độ tin cậy của thiết bị.

8. Checklist trước khi đặt gia công Granite Machine Base

☑ Xác định loại máy laser và mục đích sử dụng.

☑ Tính toán tải trọng của các cụm chuyển động.

☑ Quy định rõ các mặt chuẩn lắp ghép.

☑ Thiết kế đầy đủ insert ren và chốt định vị.

☑ Xác định vị trí chân đế theo tải trọng.

☑ Thống nhất yêu cầu kiểm tra và nghiệm thu.

☑ Dự phòng không gian cho bảo trì và nâng cấp.

9. Câu hỏi thường gặp

Granite Machine Base có phù hợp với mọi loại máy laser không?

Không phải mọi máy laser đều cần Granite Machine Base. Với các hệ thống yêu cầu độ chính xác cao, độ lặp lại lớn hoặc làm việc liên tục, đây là giải pháp đáng cân nhắc để nâng cao độ ổn định.

Có thể kết hợp Granite Machine Base với khung thép không?

Có. Nhiều nhà sản xuất sử dụng khung thép làm kết cấu chịu lực chính, còn Granite Machine Base được bố trí tại khu vực lắp đầu laser, ray dẫn hướng hoặc cụm đo nhằm tối ưu chi phí và hiệu quả kỹ thuật.

Granite Machine Base có cần gia công theo từng loại máy laser không?

Có. Kích thước, tải trọng, vị trí lắp ghép và yêu cầu về độ chính xác sẽ khác nhau giữa máy cắt laser, máy khắc laser, máy đo laser và các hệ thống quang học chuyên dụng.
