Granite Machine Base cho máy SPI – Giải pháp đảm bảo độ ổn định khi kiểm tra kem hàn PCB

Trong dây chuyền SMT hiện đại, SPI (Solder Paste Inspection) là công đoạn kiểm tra lớp kem hàn sau khi in lên PCB và trước khi gắn linh kiện. Đây là bước quan trọng nhằm phát hiện sớm các lỗi như thiếu kem hàn, thừa kem hàn, lệch vị trí hoặc chiều cao lớp kem không đạt yêu cầu.

Nếu các lỗi này không được phát hiện ngay từ đầu, chúng sẽ ảnh hưởng trực tiếp đến chất lượng mối hàn ở công đoạn reflow, làm tăng tỷ lệ sản phẩm lỗi và chi phí sửa chữa.

Để hệ thống SPI hoạt động chính xác, ngoài camera 3D, cảm biến quang học và phần mềm xử lý dữ liệu, Granite Machine Base là nền tảng cơ khí quyết định khả năng duy trì độ ổn định của toàn bộ hệ thống.

1. Vì sao máy SPI yêu cầu Granite Machine Base?

Khác với AOI, máy SPI không chỉ chụp ảnh bề mặt PCB mà còn đo các thông số ba chiều của lớp kem hàn như:

Chiều cao.

Thể tích.

Diện tích phủ.

Độ lệch vị trí.

Để thực hiện các phép đo này, khoảng cách giữa camera, nguồn sáng và bề mặt PCB phải luôn được duy trì ổn định.

Nếu Granite Machine Base bị rung hoặc biến dạng nhỏ trong quá trình hoạt động, kết quả đo có thể không còn chính xác, đặc biệt khi kiểm tra các linh kiện có kích thước rất nhỏ.

2. Các yêu cầu kỹ thuật của Granite Machine Base trong máy SPI

Độ ổn định hình học

Khoảng cách giữa camera và PCB cần được giữ ổn định trong suốt quá trình quét.

Khả năng giảm rung

Máy SPI sử dụng camera có độ phân giải cao và hệ thống quét tốc độ lớn. Granite Machine Base giúp giảm ảnh hưởng của rung động đến chất lượng dữ liệu.

Độ cứng kết cấu

Khi cụm quét di chuyển liên tục, kết cấu cần đủ cứng để hạn chế dao động và võng.

Độ chính xác của bề mặt lắp ghép

Các vị trí lắp ray dẫn hướng, camera và cụm truyền động cần được gia công chính xác để đảm bảo sự đồng bộ của toàn hệ thống.

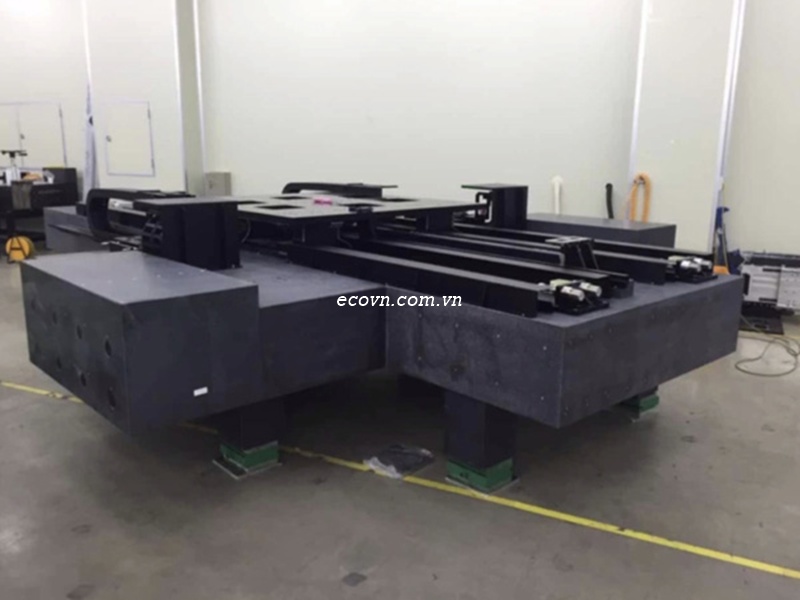

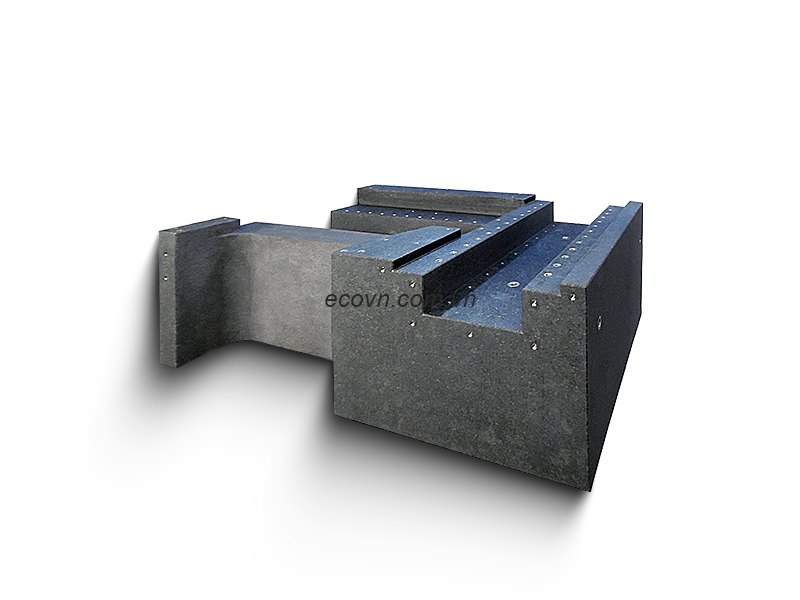

3. Những vị trí quan trọng cần gia công trên Granite Machine Base

Đối với máy SPI, Granite Machine Base thường được gia công các vị trí sau:

Mặt lắp ray dẫn hướng.

Mặt lắp cụm camera 3D.

Mặt lắp bàn đỡ PCB.

Insert ren để cố định thiết bị.

Lỗ chốt định vị.

Các mặt chuẩn phục vụ căn chỉnh và nghiệm thu.

Việc xác định chính xác các bề mặt này ngay từ bản vẽ sẽ giúp giảm thời gian lắp ráp và tăng tính lặp lại của hệ thống.

4. Những yếu tố cần lưu ý khi thiết kế Granite Machine Base cho máy SPI

Một Granite Machine Base phù hợp cho SPI không chỉ đáp ứng yêu cầu về độ chính xác mà còn cần tối ưu cho quá trình vận hành và bảo trì.

Các yếu tố cần xem xét gồm:

Xác định đúng vị trí cụm camera và hệ thống chiếu sáng.

Thiết kế đường đi cáp tín hiệu hợp lý.

Bố trí insert ren phù hợp với từng cụm thiết bị.

Đảm bảo khoảng trống để bảo trì và thay thế camera.

Tính toán vị trí chân đế theo phân bố tải trọng.

Những yếu tố này giúp hệ thống hoạt động ổn định và giảm thời gian dừng máy.

5. Các lỗi thiết kế thường gặp

Trong thực tế, một số lỗi phổ biến gồm:

Không tính đến tải trọng động của cụm quét.

Bố trí ray dẫn hướng quá gần mép bệ máy.

Thiếu chốt định vị cho camera.

Insert ren không phù hợp với cụm cơ khí.

Không dự phòng không gian bảo trì.

Các lỗi này có thể làm giảm độ chính xác của phép đo và kéo dài thời gian lắp đặt.

6. So sánh Granite Machine Base và khung thép trong máy SPI

7. Kinh nghiệm từ kỹ sư ECO KINH BẮC

Trong các dự án liên quan đến dây chuyền SMT, chúng tôi nhận thấy rằng hệ thống SPI có yêu cầu rất cao về độ ổn định của kết cấu cơ khí. Chỉ cần sai lệch nhỏ ở vị trí lắp ray hoặc camera cũng có thể ảnh hưởng đến kết quả đo chiều cao và thể tích kem hàn.

Vì vậy, khi gia công Granite Machine Base cho máy SPI, chúng tôi luôn khuyến nghị khách hàng xác định đầy đủ vị trí lắp ghép, tải trọng của các cụm chuyển động và phương pháp nghiệm thu ngay từ giai đoạn thiết kế. Điều này giúp giảm thời gian căn chỉnh khi lắp máy và nâng cao độ tin cậy của kết quả kiểm tra.

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite

Thước đo

8. Checklist trước khi đặt gia công Granite Machine Base

☐ Xác định kích thước PCB cần kiểm tra.

☐ Xác định tải trọng của cụm camera và bàn chuyển động.

☐ Thiết kế đầy đủ mặt chuẩn, insert ren và chốt định vị.

☐ Xác định vị trí chân đế.

☐ Thống nhất yêu cầu đo kiểm và nghiệm thu.

☐ Dự phòng không gian bảo trì và nâng cấp.

9. Câu hỏi thường gặp

9.1 Máy SPI có cần Granite Machine Base không?

Đối với các hệ thống SPI yêu cầu độ chính xác cao và vận hành liên tục, Granite Machine Base là giải pháp giúp tăng độ ổn định và giảm ảnh hưởng của rung động đến kết quả đo.

9.2 Có thể sử dụng cùng một Granite Machine Base cho SPI và AOI không?

Có thể nếu thiết kế đáp ứng yêu cầu của cả hai hệ thống. Tuy nhiên, cần đánh giá kỹ tải trọng, vị trí lắp thiết bị và các yêu cầu về độ chính xác trước khi tích hợp.

9.3 Khi thiết kế cần lưu ý điều gì nhất?

Quan trọng nhất là xác định rõ các mặt chuẩn, vị trí lắp camera, ray dẫn hướng, insert ren và phương pháp kiểm tra để đảm bảo việc gia công và lắp ráp đạt yêu cầu.
