Granite Machine Base cho robot công nghiệp – Giải pháp nâng cao độ chính xác trong hệ thống tự động hóa

Robot công nghiệp đang trở thành một phần quan trọng trong các nhà máy sản xuất hiện đại. Từ lắp ráp điện tử, kiểm tra sản phẩm, gắp đặt linh kiện đến đóng gói và vận chuyển, robot giúp tăng năng suất, giảm phụ thuộc vào lao động thủ công và nâng cao chất lượng sản phẩm.

Tuy nhiên, để robot đạt được độ chính xác theo thiết kế, không chỉ bộ điều khiển hay cánh tay robot đóng vai trò quan trọng. Granite Machine Base là nền tảng cơ khí giúp toàn bộ hệ thống hoạt động ổn định, hạn chế rung động và duy trì độ lặp lại trong suốt quá trình vận hành.

Đối với các hệ thống tự động hóa yêu cầu độ chính xác cao, đặc biệt trong ngành điện tử và bán dẫn, việc lựa chọn đúng bệ máy có thể quyết định hiệu quả của cả dây chuyền.

1. Vì sao robot công nghiệp cần Granite Machine Base?

Robot công nghiệp thực hiện hàng nghìn đến hàng triệu chu kỳ chuyển động mỗi ngày. Khi tăng tốc, giảm tốc hoặc đổi hướng, lực quán tính sẽ truyền xuống kết cấu nền.

Nếu kết cấu không đủ ổn định, hệ thống có thể gặp các vấn đề như:

Robot rung khi di chuyển ở tốc độ cao.

Sai số vị trí tăng theo thời gian.

Độ lặp lại không ổn định.

Camera hoặc cảm biến mất chuẩn sau thời gian vận hành.

Khó duy trì chất lượng khi sản xuất hàng loạt.

Granite Machine Base giúp hấp thụ một phần rung động và tạo nền tảng ổn định để robot vận hành chính xác hơn.

2. Những ứng dụng của Granite Machine Base trong hệ thống robot

Granite Machine Base được sử dụng trong nhiều loại robot và thiết bị tự động hóa.

Robot SCARA

Thường dùng trong lắp ráp điện tử, gắp đặt linh kiện và đóng gói tốc độ cao.

Robot Cartesian

Ứng dụng trong các hệ thống cấp liệu, kiểm tra bằng camera và máy đo tự động.

Robot 6 trục

Được sử dụng trong các dây chuyền lắp ráp, hàn, bôi keo, kiểm tra hoặc xử lý bề mặt.

Robot kết hợp Machine Vision

Granite Machine Base giúp giữ ổn định vị trí tương đối giữa robot và camera, nâng cao độ chính xác khi định vị hoặc gắp sản phẩm.

3. Những yêu cầu kỹ thuật đối với Granite Machine Base cho robot

Độ cứng của kết cấu

Bệ máy phải chịu được tải trọng của robot và các cụm thiết bị đi kèm mà không gây biến dạng đáng kể.

Độ ổn định hình học

Các mặt lắp robot và ray dẫn hướng cần duy trì vị trí chính xác trong quá trình vận hành.

Khả năng giảm rung

Rung động có thể ảnh hưởng đến độ chính xác của robot, đặc biệt trong các thao tác tốc độ cao hoặc yêu cầu lặp lại.

Gia công mặt lắp ghép

Các bề mặt lắp robot, ray dẫn hướng, camera và cảm biến cần được gia công theo đúng yêu cầu của bản vẽ.

4. Thiết kế Granite Machine Base cho robot cần lưu ý gì?

Khi thiết kế Granite Machine Base, kỹ sư cần xem xét:

Vị trí lắp robot so với tâm tải.

Hướng tác động của lực khi robot vận hành.

Khoảng cách giữa robot và vùng làm việc.

Vị trí đi cáp điện, khí nén và tín hiệu.

Không gian bảo trì và thay thế thiết bị.

Khả năng mở rộng khi bổ sung thêm camera hoặc cơ cấu phụ trợ.

Việc tính toán đầy đủ ngay từ giai đoạn thiết kế sẽ giúp giảm chi phí chỉnh sửa sau này.

5. Những sai lầm thường gặp

Trong thực tế, một số lỗi phổ biến gồm:

Chọn Granite Machine Base quá nhỏ so với tải trọng robot.

Đặt robot quá gần mép bệ máy.

Không tính đến mô-men xoắn khi robot tăng tốc.

Thiếu insert ren hoặc chốt định vị.

Không đánh giá ảnh hưởng của rung động từ các thiết bị xung quanh.

Không bố trí đủ không gian để bảo trì robot.

Các lỗi này có thể làm giảm tuổi thọ của hệ thống và ảnh hưởng đến độ chính xác khi vận hành.

6. So sánh Granite Machine Base và khung thép cho robot công nghiệp

Lưu ý: Việc lựa chọn còn phụ thuộc vào tải trọng, tốc độ robot và yêu cầu kỹ thuật của từng dự án.

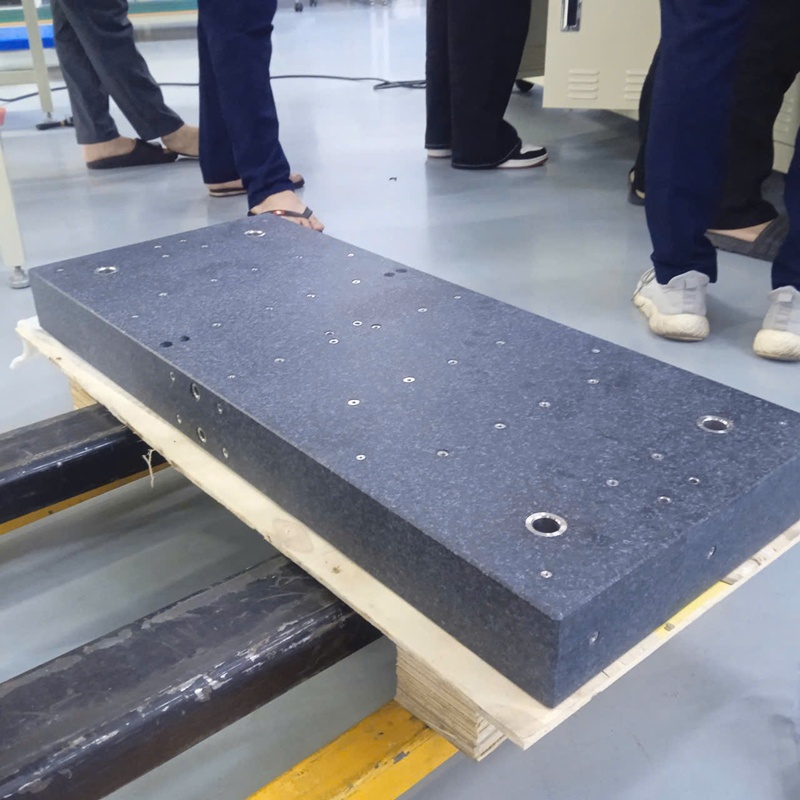

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite

Thước đo

7. Góc nhìn từ kỹ sư ECO KINH BẮC

Trong nhiều dự án tự động hóa, chúng tôi nhận thấy doanh nghiệp thường tập trung lựa chọn robot, servo và bộ điều khiển, nhưng ít đánh giá vai trò của kết cấu nền.

Đối với các hệ thống yêu cầu độ lặp lại cao như lắp ráp điện tử, kiểm tra bằng camera hoặc gắp đặt linh kiện nhỏ, Granite Machine Base giúp duy trì sự ổn định của toàn bộ hệ thống. Đồng thời, việc gia công sẵn các mặt chuẩn, insert ren và chốt định vị theo bản vẽ giúp rút ngắn thời gian lắp ráp và hiệu chỉnh tại nhà máy.

8. Checklist trước khi đặt gia công Granite Machine Base

☑ Xác định loại robot và tải trọng làm việc.

☑ Tính toán mô-men và lực tác động khi robot tăng tốc.

☑ Quy định rõ mặt chuẩn lắp robot.

☑ Thiết kế đầy đủ insert ren và chốt định vị.

☑ Xác định vị trí chân đế phù hợp.

☑ Dự phòng không gian cho bảo trì và nâng cấp.

☑ Thống nhất yêu cầu đo kiểm và nghiệm thu.

9. Câu hỏi thường gặp

Granite Machine Base có phù hợp với mọi loại robot không?

Không. Việc lựa chọn cần dựa trên tải trọng, tốc độ, độ chính xác và mục đích sử dụng của từng hệ thống robot.

Có thể lắp nhiều robot trên cùng một Granite Machine Base không?

Có thể, nếu kết cấu được thiết kế để chịu tải và phân bố lực phù hợp. Cần đánh giá kỹ ảnh hưởng của các robot đến nhau trong quá trình vận hành.

Có cần gia công sẵn lỗ ren và chốt định vị không?

Có. Gia công sẵn theo bản vẽ giúp việc lắp đặt nhanh hơn, tăng độ chính xác và thuận lợi khi bảo trì hoặc thay thế robot.
