1. Vì sao cùng một chi tiết nhưng kết quả độ phẳng luôn thay đổi?

Trong nhiều nhà máy gia công cơ khí chính xác, bộ phận QC thường gặp tình huống cùng một chi tiết nhưng kết quả kiểm tra độ phẳng lại khác nhau giữa các ca làm việc hoặc giữa hai kỹ thuật viên. Điều này khiến doanh nghiệp mất nhiều thời gian để xác minh, đo lại và đôi khi còn phát sinh tranh luận giữa bộ phận sản xuất và kiểm tra chất lượng.

Phần lớn mọi người thường nghi ngờ đồng hồ so, bàn map hoặc kinh nghiệm của người đo. Tuy nhiên, sau khi phân tích quy trình, nguyên nhân phổ biến nhất lại đến từ phương pháp đo chưa được tiêu chuẩn hóa. Chính vì vậy, xây dựng một quy trình kiểm tra đúng kỹ thuật luôn quan trọng không kém chất lượng của thiết bị.

2. Chuẩn bị trước khi kiểm tra độ phẳng

Một phép đo chính xác luôn bắt đầu từ bước chuẩn bị.

Trước khi đặt chi tiết lên bàn map, cần kiểm tra:

• Bề mặt bàn map đã được vệ sinh sạch bụi, dầu và phoi kim loại.
• Đồng hồ so hoặc thước đo cao hoạt động bình thường.
• Chi tiết không còn ba via hoặc vật cản tại mặt tiếp xúc.
• Chi tiết đã đạt trạng thái cân bằng nhiệt với môi trường.

Nếu bỏ qua các bước chuẩn bị này, kết quả đo rất dễ xuất hiện sai lệch ngay từ đầu.

3. Đặt chi tiết đúng vị trí trên bàn map

Không ít kỹ thuật viên có thói quen đặt chi tiết ở bất kỳ vị trí nào trên bàn map miễn là thuận tiện thao tác.

Thực tế, chi tiết cần được đặt:

• Ổn định, không bị cập kênh.
• Tiếp xúc tốt với mặt chuẩn.
• Được bố trí đúng điểm tỳ nếu sử dụng gối đỡ hoặc đồ gá.

Việc đặt sai vị trí sẽ làm thay đổi trạng thái của chi tiết và ảnh hưởng trực tiếp đến kết quả kiểm tra độ phẳng.

4. Xây dựng đường đo trước khi thực hiện

Một trong những nguyên nhân khiến kết quả giữa các lần đo không đồng nhất là người vận hành thay đổi đường đo theo cảm tính.

Trước khi thao tác, nên xác định rõ:

• Điểm bắt đầu.
• Hướng di chuyển của đầu đo.
• Khoảng cách giữa các điểm kiểm tra.
• Số lượng điểm cần đo.

Khi mọi kỹ thuật viên đều sử dụng cùng một phương pháp, kết quả sẽ có tính lặp lại và dễ so sánh hơn.

5. Đọc và ghi nhận kết quả đúng cách

Trong quá trình kiểm tra, cần duy trì tốc độ di chuyển đầu đo ổn định, tránh tạo lực ép quá lớn lên đồng hồ so.

Sau khi hoàn thành phép đo, nên ghi nhận:

• Giá trị lớn nhất.
• Giá trị nhỏ nhất.
• Độ chênh lệch giữa hai giá trị.
• Kết quả so sánh với dung sai trên bản vẽ.

Không nên đánh giá độ phẳng chỉ dựa trên một vị trí đo duy nhất vì điều này có thể dẫn đến kết luận sai.

6. Những lỗi thường gặp khi kiểm tra độ phẳng

Qua thực tế tại nhiều doanh nghiệp cơ khí, các lỗi phổ biến nhất bao gồm:

• Không vệ sinh bàn map trước khi đo.
• Đo ngay sau khi chi tiết vừa gia công.
• Không hiệu chỉnh đồng hồ so về điểm chuẩn.
• Thay đổi đường đo giữa các lần kiểm tra.
• Đặt chi tiết không ổn định.
• Không ghi nhận đầy đủ dữ liệu đo.

Những lỗi tưởng chừng nhỏ này lại là nguyên nhân khiến kết quả đo thiếu độ tin cậy.

Bàn máp đá granite gia công theo yêu cầu

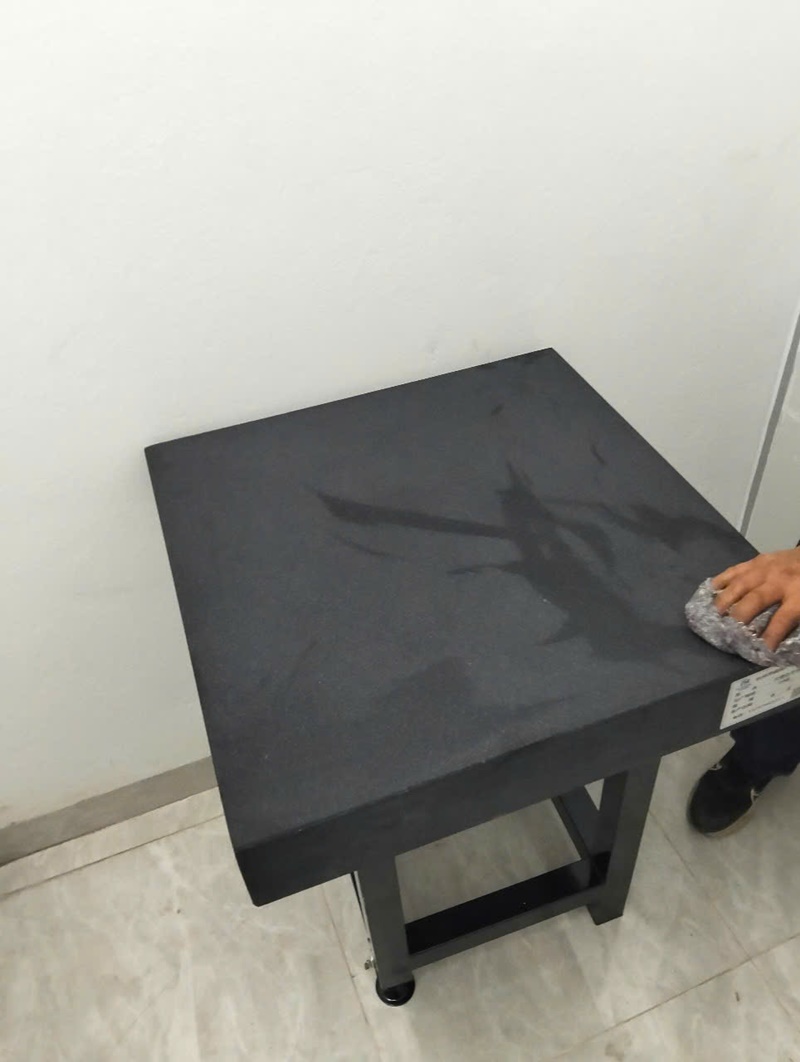

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

7. Phân tích nguyên nhân khi kết quả không ổn định

Nếu kết quả đo thay đổi liên tục, doanh nghiệp nên kiểm tra theo trình tự sau:

Bước 1: Điều kiện môi trường có ổn định không?

Bước 2: Bề mặt bàn map có sạch và đạt yêu cầu không?

Bước 3: Đồng hồ so đã được kiểm tra trước khi sử dụng chưa?

Bước 4: Chi tiết đã ổn định nhiệt độ chưa?

Bước 5: Người vận hành có tuân thủ đúng quy trình đo không?

Việc phân tích theo từng bước giúp xác định đúng nguyên nhân, tránh thay thế hoặc hiệu chuẩn thiết bị không cần thiết.

8. Vai trò của bàn map trong kiểm tra độ phẳng

Bàn map không trực tiếp tạo ra kết quả đo nhưng lại quyết định điều kiện để phép đo đạt độ tin cậy cao.

Một bàn map đạt tiêu chuẩn sẽ giúp:

• Tạo mặt chuẩn ổn định cho chi tiết.
• Giúp đồng hồ so làm việc chính xác.
• Nâng cao khả năng lặp lại của kết quả.
• Giảm sai lệch giữa các kỹ thuật viên.

Chính vì vậy, bàn map luôn được xem là nền tảng của toàn bộ hệ thống đo kiểm cơ khí.

9. Checklist dành cho kỹ thuật viên QC

Trước mỗi phép đo, hãy kiểm tra các nội dung sau:

☑ Bàn map đã được vệ sinh sạch.

☑ Đồng hồ so hoạt động bình thường.

☑ Chi tiết sạch và đạt trạng thái cân bằng nhiệt.

☑ Quy trình đo đã được xác định rõ.

☑ Kết quả được ghi chép đầy đủ.

Việc duy trì checklist hằng ngày sẽ giúp giảm sai sót và nâng cao tính nhất quán trong công tác kiểm tra chất lượng.

10. Kết luận

Kiểm tra độ phẳng trên bàn map không chỉ đơn giản là đặt đồng hồ so lên chi tiết rồi đọc kết quả. Để dữ liệu đo có giá trị và có thể sử dụng trong kiểm soát chất lượng, doanh nghiệp cần chuẩn hóa toàn bộ quy trình từ điều kiện môi trường, cách chuẩn bị chi tiết, phương pháp đo cho đến việc quản lý bàn map và dụng cụ đo. Khi các yếu tố này được kiểm soát đồng bộ, kết quả kiểm tra sẽ có độ tin cậy cao hơn, giảm tranh cãi giữa các bộ phận và góp phần nâng cao chất lượng sản phẩm.

Câu hỏi thường gặp

Bàn map có cần vệ sinh trước mỗi lần đo không?

Có. Bụi, dầu hoặc phoi kim loại rất nhỏ cũng có thể làm thay đổi vị trí tiếp xúc giữa chi tiết và mặt chuẩn, từ đó ảnh hưởng đến kết quả đo.

Có nên đo ngay sau khi gia công?

Không nên trong các phép đo yêu cầu độ chính xác cao. Chi tiết cần có thời gian cân bằng nhiệt với môi trường trước khi tiến hành kiểm tra.

Khi nào cần kiểm tra lại độ chính xác của bàn map?

Doanh nghiệp nên kiểm tra theo kế hoạch định kỳ hoặc sau khi bàn map bị va đập mạnh, di chuyển vị trí hoặc khi xuất hiện dấu hiệu bất thường trong kết quả đo.
