Khi nào nên sử dụng Granite Machine Base thay vì kết cấu thép hàn?

Trong quá trình thiết kế máy, một trong những quyết định quan trọng nhất là lựa chọn kết cấu nền. Đây là bộ phận chịu tải cho toàn bộ hệ thống cơ khí, điện và điều khiển, đồng thời ảnh hưởng trực tiếp đến độ chính xác, độ ổn định và tuổi thọ của thiết bị.

Hiện nay, hai giải pháp phổ biến nhất là Granite Machine Base và khung thép hàn. Mỗi phương án đều có ưu điểm riêng và phù hợp với từng loại máy. Điều quan trọng là lựa chọn đúng theo yêu cầu kỹ thuật thay vì chỉ dựa trên chi phí đầu tư ban đầu.

1. Granite Machine Base và khung thép hàn khác nhau ở đâu?

Granite Machine Base được chế tạo từ đá granite tự nhiên, sau đó gia công các bề mặt làm việc, lỗ định vị và insert ren theo bản vẽ.

Khung thép hàn được chế tạo bằng cách cắt, hàn và gia công thép kết cấu. Sau khi hàn, nhiều sản phẩm cần khử ứng suất và gia công tinh để đạt độ chính xác mong muốn.

Sự khác biệt về vật liệu và quy trình sản xuất dẫn đến những đặc tính làm việc khác nhau.

2. Khi nào nên ưu tiên Granite Machine Base?

Granite Machine Base là lựa chọn phù hợp khi máy có các yêu cầu sau.

2.1 Độ chính xác cao

Máy Vision, AOI, SPI, CMM, laser hoặc thiết bị bán dẫn đều cần nền tảng ổn định để duy trì độ chính xác trong thời gian dài.

2.2 Yêu cầu giảm rung

Granite có khả năng hấp thụ rung động tốt hơn nhiều kết cấu kim loại, giúp hạn chế ảnh hưởng đến camera, đầu đo hoặc hệ thống truyền động chính xác.

2.3 Môi trường làm việc liên tục

Đối với máy hoạt động 24/7, độ ổn định lâu dài của Granite Machine Base giúp giảm nhu cầu hiệu chỉnh và bảo trì.

2.4 Thiết bị có giá trị cao

Khi chi phí của camera, robot hoặc hệ thống đo kiểm rất lớn, việc đầu tư vào một nền máy ổn định thường mang lại hiệu quả lâu dài hơn.

3. Khi nào khung thép hàn là lựa chọn hợp lý?

Không phải mọi dự án đều cần Granite Machine Base.

Khung thép hàn thường phù hợp với:

Máy gia công cơ khí thông thường.

Máy đóng gói.

Máy băng tải.

Hệ thống nâng hạ.

Thiết bị không yêu cầu độ chính xác ở mức micron.

Trong những ứng dụng này, khung thép có ưu điểm về khả năng chế tạo nhanh, dễ sửa đổi và chi phí đầu tư thấp hơn.

4. Các tiêu chí cần cân nhắc trước khi lựa chọn

Thay vì chỉ hỏi "nên dùng granite hay thép", kỹ sư nên đánh giá toàn bộ yêu cầu của dự án.

Các câu hỏi cần trả lời gồm:

Máy yêu cầu độ chính xác đến mức nào?

Có sử dụng camera hoặc đầu đo chính xác không?

Máy có làm việc ở tốc độ cao không?

Có tải trọng động lớn không?

Môi trường lắp đặt có rung động từ thiết bị khác không?

Có cần duy trì độ ổn định trong nhiều năm không?

Khi trả lời được các câu hỏi này, việc lựa chọn kết cấu nền sẽ rõ ràng hơn.

5. So sánh Granite Machine Base và khung thép hàn



Lưu ý: Bảng mang tính định hướng. Việc lựa chọn cần dựa trên yêu cầu kỹ thuật cụ thể của từng dự án.

6. Sai lầm thường gặp khi lựa chọn kết cấu nền

Nhiều doanh nghiệp chỉ so sánh giá mua ban đầu mà chưa tính đến chi phí vận hành trong suốt vòng đời thiết bị.

Một số sai lầm phổ biến gồm:

Chọn khung thép cho máy yêu cầu độ chính xác rất cao.

Đầu tư Granite Machine Base cho máy không thực sự cần.

Không đánh giá ảnh hưởng của rung động từ môi trường.

Bỏ qua chi phí bảo trì và hiệu chỉnh trong tương lai.

7. Góc nhìn từ kỹ sư ECO KINH BẮC

Trong các dự án chế tạo máy, chúng tôi luôn trao đổi với khách hàng về mục tiêu sử dụng của thiết bị trước khi đề xuất giải pháp.

Nếu máy hướng đến sản xuất điện tử, bán dẫn, đo kiểm hoặc tự động hóa chính xác, Granite Machine Base thường là lựa chọn phù hợp nhờ khả năng duy trì độ ổn định lâu dài.

Ngược lại, với các thiết bị có yêu cầu chính xác ở mức thông thường hoặc cần thay đổi kết cấu thường xuyên, khung thép hàn có thể mang lại hiệu quả đầu tư tốt hơn.

Mục tiêu không phải là chọn vật liệu "tốt nhất", mà là chọn vật liệu phù hợp nhất.

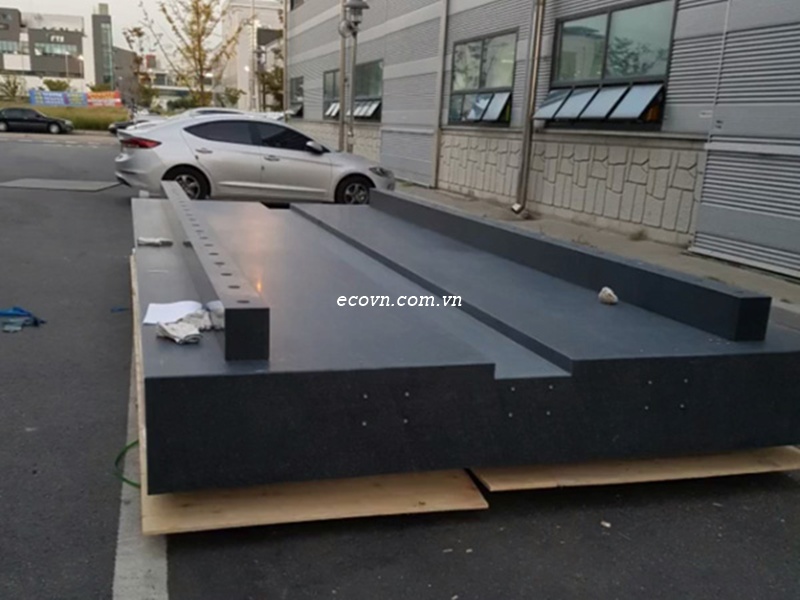

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite

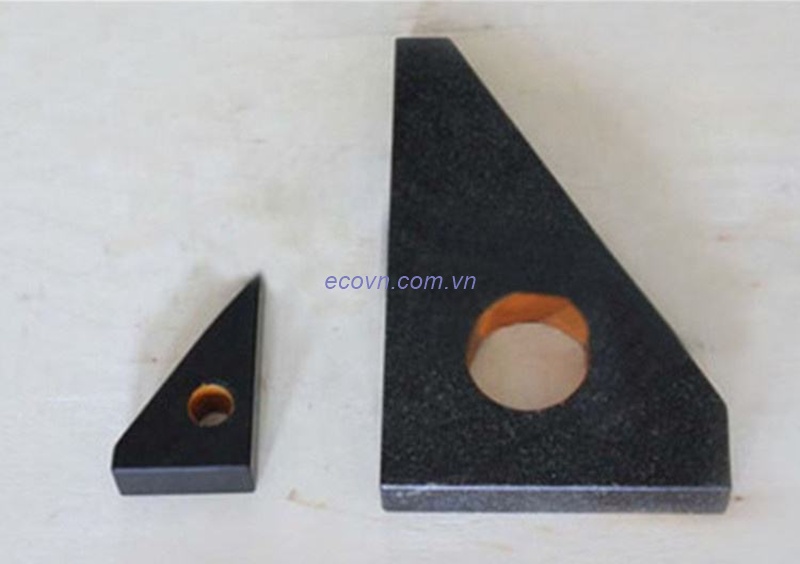

Thước đo

8. Checklist trước khi quyết định

☐ Đã xác định yêu cầu độ chính xác của máy.

☐ Đã đánh giá nguồn rung động trong nhà xưởng.

☐ Đã tính tải trọng tĩnh và tải trọng động.

☐ Đã xác định tuổi thọ kỳ vọng của thiết bị.

☐ Đã so sánh tổng chi phí đầu tư và vận hành.

☐ Đã trao đổi với đơn vị thiết kế và gia công.

9. Câu hỏi thường gặp

9.1 Granite Machine Base có thay thế hoàn toàn khung thép hàn không?

Không. Hai giải pháp phục vụ các nhóm ứng dụng khác nhau. Việc lựa chọn phụ thuộc vào yêu cầu kỹ thuật, ngân sách và mục tiêu của dự án.

9.2 Có thể kết hợp Granite Machine Base với khung thép không?

Có. Nhiều máy sử dụng khung thép làm kết cấu chịu lực chính, kết hợp Granite Machine Base tại khu vực cần độ chính xác cao như cụm camera, ray dẫn hướng hoặc đầu đo.

9.3 Có nên quyết định chỉ dựa trên chi phí đầu tư?

Không. Cần đánh giá cả chi phí vận hành, bảo trì, hiệu chỉnh và tuổi thọ của hệ thống trong suốt quá trình sử dụng.
