Quy trình kiểm tra và nghiệm thu Granite Machine Base trước khi lắp ráp máy

Một Granite Machine Base chỉ thực sự đáp ứng yêu cầu khi được kiểm tra và nghiệm thu đầy đủ trước khi đưa vào lắp ráp. Trong nhiều dự án, sản phẩm có thể đạt yêu cầu về ngoại quan nhưng vẫn tồn tại sai số về kích thước, độ phẳng hoặc vị trí lỗ lắp, dẫn đến phát sinh nhiều thời gian căn chỉnh tại hiện trường.

Đối với các doanh nghiệp chế tạo máy, đặc biệt là các nhà cung cấp cho Samsung, LG, Foxconn, Amkor hoặc các nhà máy điện tử, quy trình nghiệm thu cần được chuẩn hóa để đảm bảo Granite Machine Base đáp ứng đúng bản vẽ và yêu cầu kỹ thuật.

1. Kiểm tra ngoại quan

Bước đầu tiên là đánh giá tình trạng bề mặt của Granite Machine Base.

Các nội dung cần kiểm tra gồm:

Bề mặt không nứt.

Không mẻ cạnh.

Không trầy xước sâu.

Không có vết va đập trong quá trình vận chuyển.

Các mép được xử lý an toàn.

Ngoại quan đạt yêu cầu giúp hạn chế nguy cơ hư hỏng trong quá trình lắp ráp và sử dụng lâu dài.

2. Kiểm tra kích thước tổng thể

Sau khi kiểm tra ngoại quan, cần đối chiếu kích thước với bản vẽ.

Các thông số quan trọng gồm:

Chiều dài.

Chiều rộng.

Chiều cao.

Khoảng cách giữa các mặt chuẩn.

Độ dày từng vùng.

Độ sâu của các hốc gia công.

Việc kiểm tra cần sử dụng thiết bị đo phù hợp và được hiệu chuẩn định kỳ.

3. Kiểm tra độ phẳng và dung sai hình học

Đây là bước quan trọng nhất đối với Granite Machine Base.

Các hạng mục cần đánh giá:

Độ phẳng mặt chuẩn.

Độ song song giữa các mặt.

Độ vuông góc.

Độ thẳng.

Độ đồng phẳng của nhiều mặt lắp.

Tùy theo yêu cầu của từng dự án, các chỉ tiêu này có thể được kiểm tra bằng thước chuẩn, đồng hồ so, máy đo tọa độ CMM hoặc thiết bị đo laser.

4. Kiểm tra vị trí insert và lỗ ren

Nếu Granite Machine Base được gia công theo bản vẽ lắp ráp, cần kiểm tra:

Vị trí insert.

Khoảng cách giữa các lỗ.

Đường kính lỗ.

Chiều sâu ren.

Độ vuông góc của insert.

Độ chắc chắn của liên kết.

Sai lệch nhỏ ở bước này có thể làm ảnh hưởng đến việc lắp ray dẫn hướng, robot hoặc cụm truyền động.

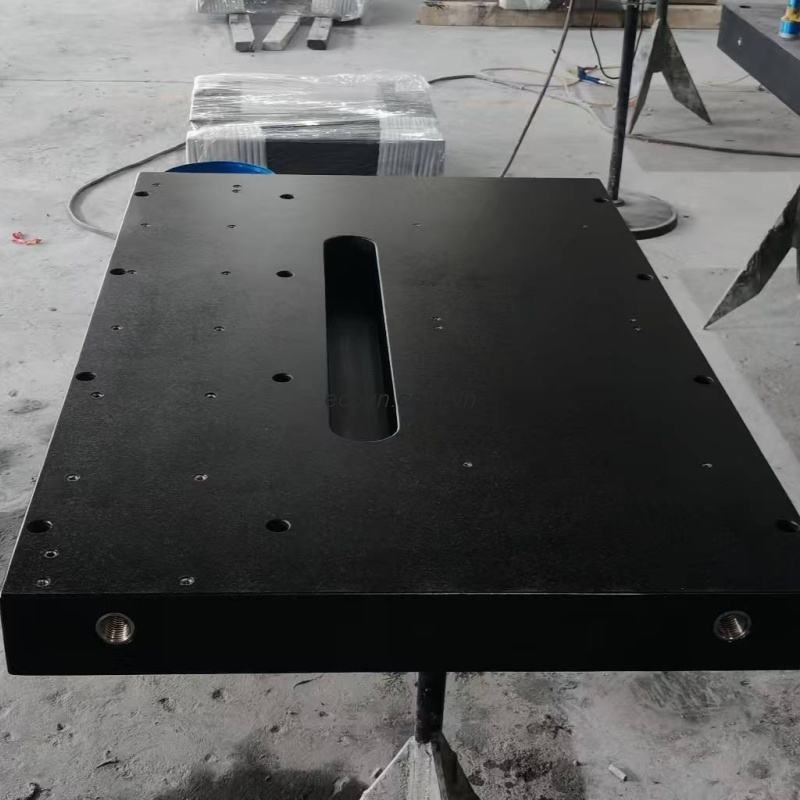

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite

Thước đo

5. Kiểm tra các hốc, rãnh và bậc

Đối với Granite Machine Base có kết cấu phức tạp, cần kiểm tra:

Chiều sâu hốc.

Chiều rộng rãnh.

Cao độ các bậc.

Bán kính bo góc.

Độ nhẵn bề mặt tại các vị trí gia công.

Các thông số này ảnh hưởng trực tiếp đến khả năng lắp ráp và độ chính xác của toàn bộ hệ thống.

6. Kiểm tra khả năng lắp ráp

Ngoài việc đo kiểm từng kích thước riêng lẻ, nên thực hiện bước kiểm tra lắp thử nếu dự án yêu cầu độ chính xác cao.

Các nội dung cần xác nhận:

Ray dẫn hướng lắp đúng vị trí.

Động cơ và cụm truyền động không bị cấn.

Camera hoặc đầu đo lắp đúng cao độ.

Không phát sinh sai lệch khi siết bu lông.

Việc lắp thử giúp phát hiện sớm những vấn đề khó nhận biết chỉ bằng phép đo kích thước.

7. Hồ sơ nghiệm thu cần có

Một Granite Machine Base chuyên nghiệp nên được bàn giao kèm hồ sơ kiểm tra chất lượng.

Hồ sơ có thể bao gồm:

Bản vẽ hoàn công.

Biên bản kiểm tra kích thước.

Biên bản kiểm tra độ phẳng.

Kết quả đo dung sai hình học.

Danh sách vị trí insert.

Biên bản nghiệm thu nội bộ.

Phiếu kiểm tra cuối cùng trước khi xuất xưởng.

Việc lưu trữ đầy đủ hồ sơ giúp khách hàng thuận tiện trong bảo trì, truy xuất và đánh giá chất lượng.

8. Những lỗi thường gặp khi nghiệm thu

Một số sai sót phổ biến gồm:

Chỉ kiểm tra kích thước tổng thể mà bỏ qua dung sai hình học.

Không đối chiếu vị trí insert với bản vẽ lắp.

Không kiểm tra độ đồng phẳng của nhiều mặt chuẩn.

Bỏ qua việc kiểm tra sau vận chuyển.

Không lập biên bản nghiệm thu đầy đủ.

Những lỗi này có thể làm phát sinh chi phí sửa chữa hoặc kéo dài tiến độ lắp ráp máy.

9. Kinh nghiệm từ kỹ sư ECO KINH BẮC

Tại ECO KINH BẮC, mỗi Granite Machine Base đều được kiểm tra theo quy trình nhiều bước trước khi bàn giao.

Ngoài việc xác nhận kích thước và độ phẳng theo bản vẽ, đội ngũ kỹ sư còn rà soát vị trí insert, cao độ các mặt chuẩn, chất lượng bề mặt và khả năng lắp ráp thực tế. Đối với các dự án xuất khẩu hoặc cung cấp cho doanh nghiệp FDI, hồ sơ đo kiểm được lưu trữ để phục vụ truy xuất và hỗ trợ khách hàng trong suốt quá trình sử dụng.

10. Checklist nghiệm thu Granite Machine Base

☑ Kiểm tra ngoại quan.

☑ Đo kích thước tổng thể.

☑ Kiểm tra độ phẳng.

☑ Kiểm tra độ vuông góc và độ song song.

☑ Kiểm tra vị trí insert và lỗ ren.

☑ Đo cao độ các bậc và hốc.

☑ Kiểm tra khả năng lắp ráp.

☑ Hoàn thiện hồ sơ nghiệm thu.

☑ Kiểm tra lần cuối trước khi đóng gói và vận chuyển.

11. Câu hỏi thường gặp

Granite Machine Base có cần kiểm tra lại sau khi vận chuyển không?

Có. Trong quá trình vận chuyển và nâng hạ, sản phẩm có thể chịu va đập hoặc thay đổi điều kiện đặt, vì vậy nên kiểm tra ngoại quan và các mặt chuẩn trước khi lắp ráp.

Có cần lắp thử trước khi giao hàng?

Đối với các dự án có yêu cầu độ chính xác cao hoặc kết cấu phức tạp, lắp thử là bước nên thực hiện để giảm rủi ro khi lắp đặt tại nhà máy của khách hàng.

Hồ sơ nghiệm thu có vai trò gì?

Hồ sơ nghiệm thu là căn cứ để xác nhận sản phẩm đáp ứng yêu cầu kỹ thuật, đồng thời hỗ trợ việc truy xuất chất lượng, bảo trì và xử lý các yêu cầu kỹ thuật trong tương lai.
