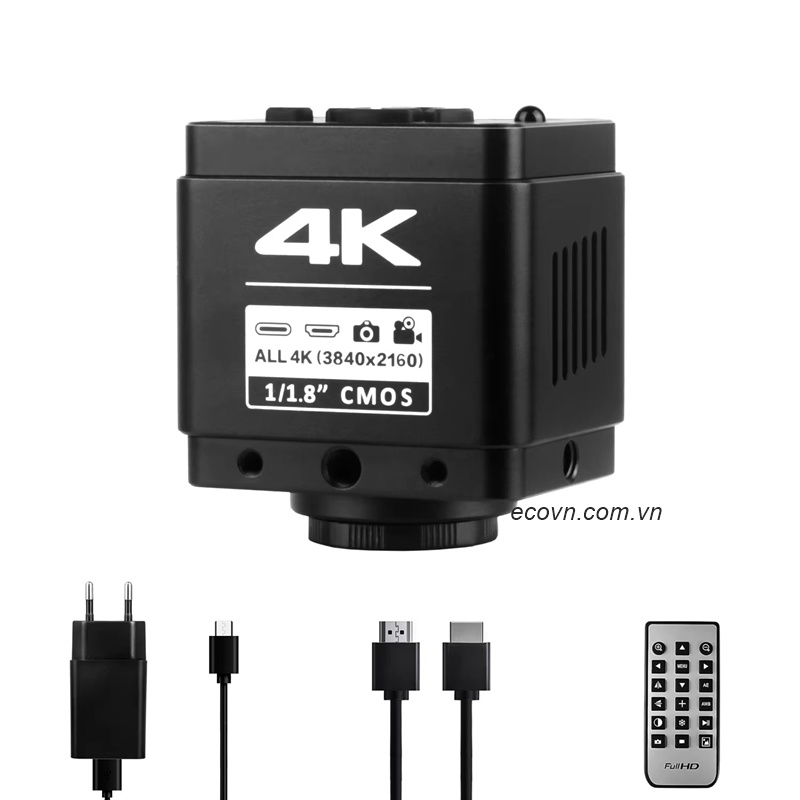

Kính hiển vi điện tử YIZHAN 4K 150X 8.29MP

1. Thông số kỹ thuật kính hiển vi điện tử YIZHAN

Thương hiệu: YIZHAN
Loại sản phẩm: Kính hiển vi điện tử kỹ thuật số
Cảm biến: CMOS mặt sau
Độ phân giải cảm biến: 8,29MP
Kích thước cảm biến: 1/1.8 inch
Độ phân giải video: 4K
Đầu ra HDMI: 3840 × 2160 @ 30fps; 1920 × 1080 @ 60fps

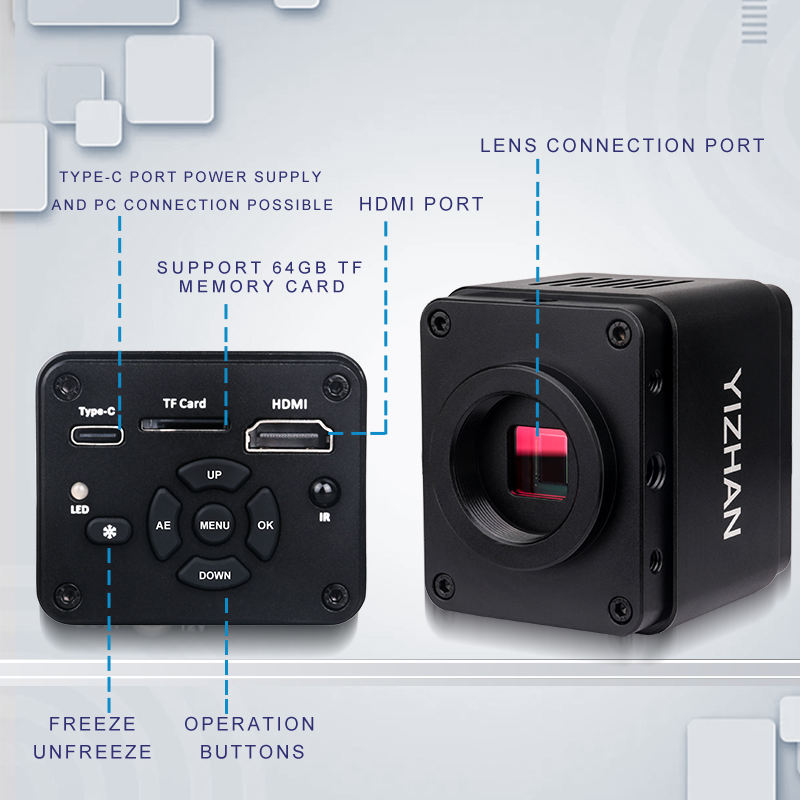

Đầu ra USB: Hỗ trợ xuất hình qua USB
Độ phóng đại thị kính: 2X
Độ phóng đại: 150X
Độ phóng đại vật kính: 5X
Ống kính: Hỗ trợ hệ quang học C/CS tương thích
Quay video: 4K
Chụp ảnh: 4K
Phơi sáng: Tự động / thủ công, hỗ trợ bù phơi sáng
Cân bằng trắng: Tự động / thủ công, hỗ trợ điều chỉnh RGB
Crosshair: 16 đường, điều chỉnh màu sắc, độ dày và vị trí
Tâm ngắm: Hỗ trợ hiển thị
Zoom: Zoom điện tử
Đóng băng hình ảnh: Hỗ trợ đóng băng / bỏ đóng băng bằng một nút
Lưu trữ: Thẻ TF tối đa 64GB

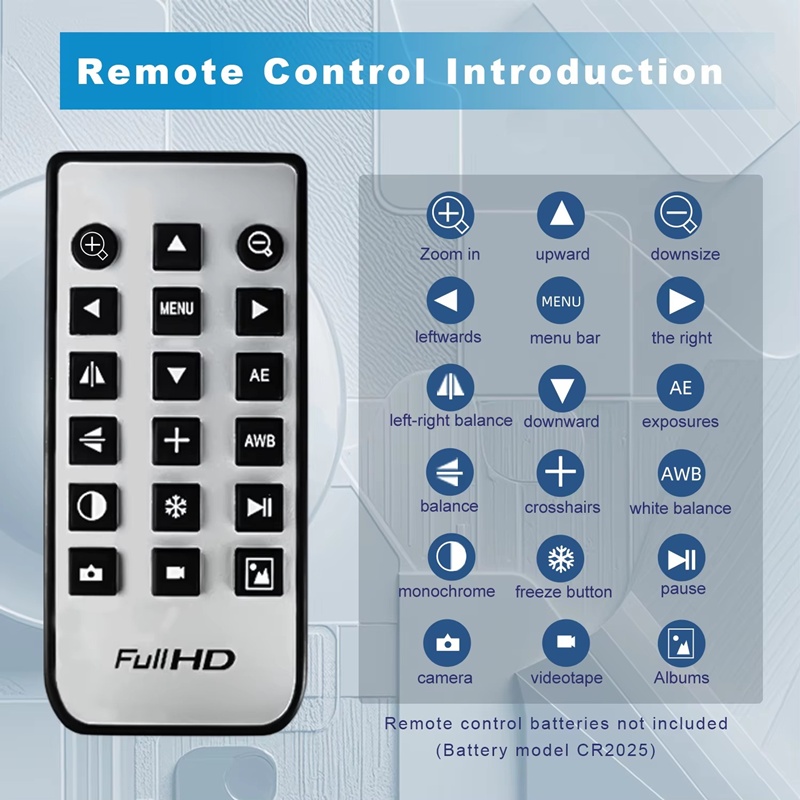

Điều khiển: Remote không dây
Ngôn ngữ: Tiếng Anh và tiếng Trung
Vỏ: Kim loại chắc chắn
Khối lượng camera: Khoảng 170g
Kích thước camera: Khoảng 45 × 55 × 54mm
Ứng dụng: Hàn PCB, sửa chữa điện thoại, linh kiện điện tử, kiểm tra kỹ thuật và QC

Các thông số cảm biến, HDMI, USB, TF 64GB, 16 đường crosshair và kích thước trọng lượng được đối chiếu với tài liệu kỹ thuật của dòng YIZHAN tương ứng.

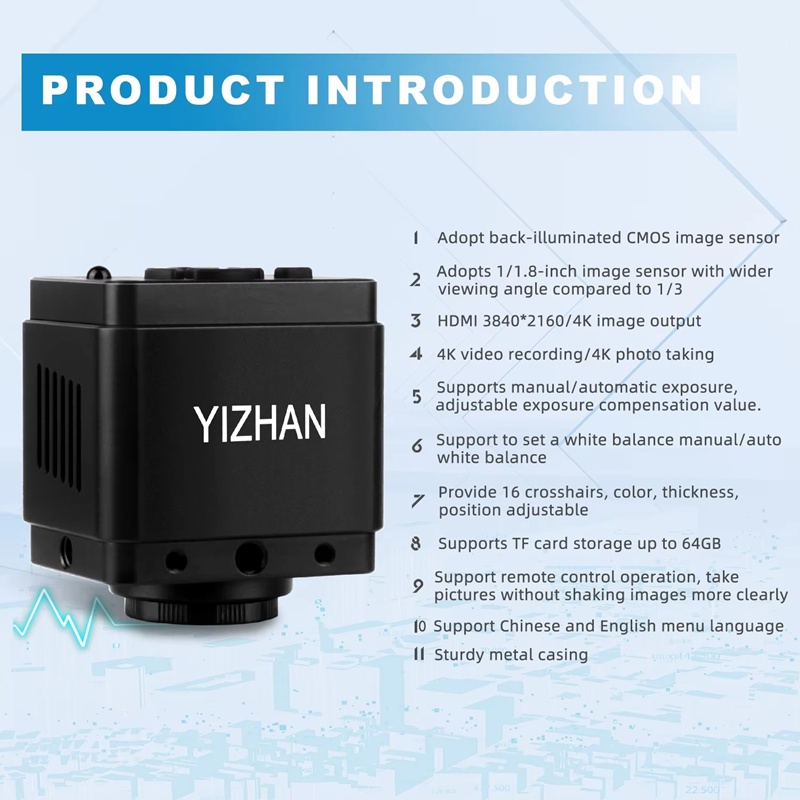

2. Giới thiệu kính hiển vi điện tử YIZHAN 4K

Kính hiển vi điện tử YIZHAN 4K 150X 8.29MP là thiết bị quan sát kỹ thuật số dành cho các công việc cần phóng đại và kiểm tra chi tiết nhỏ. Sản phẩm hướng tới những ứng dụng thực tế như sửa chữa điện thoại, hàn linh kiện, kiểm tra PCB, quan sát linh kiện điện tử và kiểm soát chất lượng.

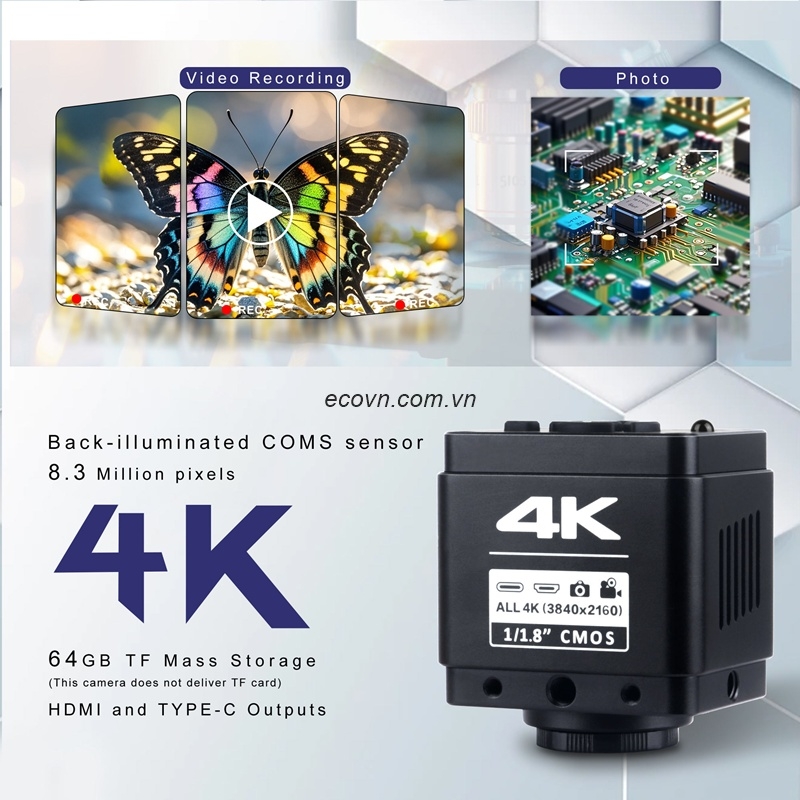

Điểm nổi bật của model này là cảm biến CMOS 1/1.8 inch với độ phân giải 8,29MP, kết hợp khả năng xuất hình 4K và độ phóng đại lên tới 150X.

So với các camera kính hiển vi có cảm biến nhỏ hơn, cảm biến 1/1.8 inch mang lại lợi thế về trường nhìn và khả năng thu nhận hình ảnh trong hệ thống quang học phù hợp. Tài liệu của YIZHAN cũng xác nhận cảm biến 1/1.8 inch được lựa chọn nhằm tạo góc quan sát rộng hơn so với cảm biến 1/3 inch.

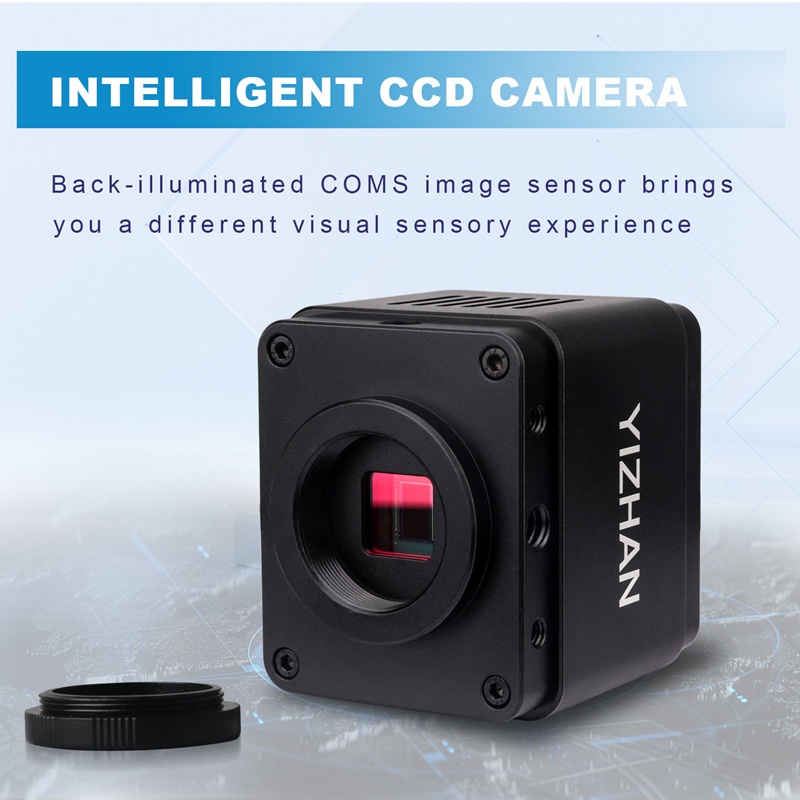

3. Cảm biến CMOS 1/1.8 inch 8.29MP

Camera sử dụng cảm biến CMOS 1/1.8 inch, 8,29MP, đây là thông số quan trọng đối với chất lượng hình ảnh của kính hiển vi kỹ thuật số.

Kích thước cảm biến lớn hơn trong cùng điều kiện quang học có thể mang lại trường nhìn rộng hơn và hỗ trợ thu nhận ánh sáng tốt hơn. Điều này đặc biệt có ý nghĩa khi kỹ thuật viên cần quan sát cả vùng linh kiện thay vì chỉ tập trung vào một điểm rất nhỏ.

Với độ phân giải 8,29MP, camera có đủ dữ liệu hình ảnh cho nhu cầu quan sát kỹ thuật và xuất hình 4K.

Một điểm cần lưu ý là 8,29MP là độ phân giải cảm biến, không phải độ phóng đại. Hai thông số này thể hiện hai khía cạnh hoàn toàn khác nhau của kính hiển vi.

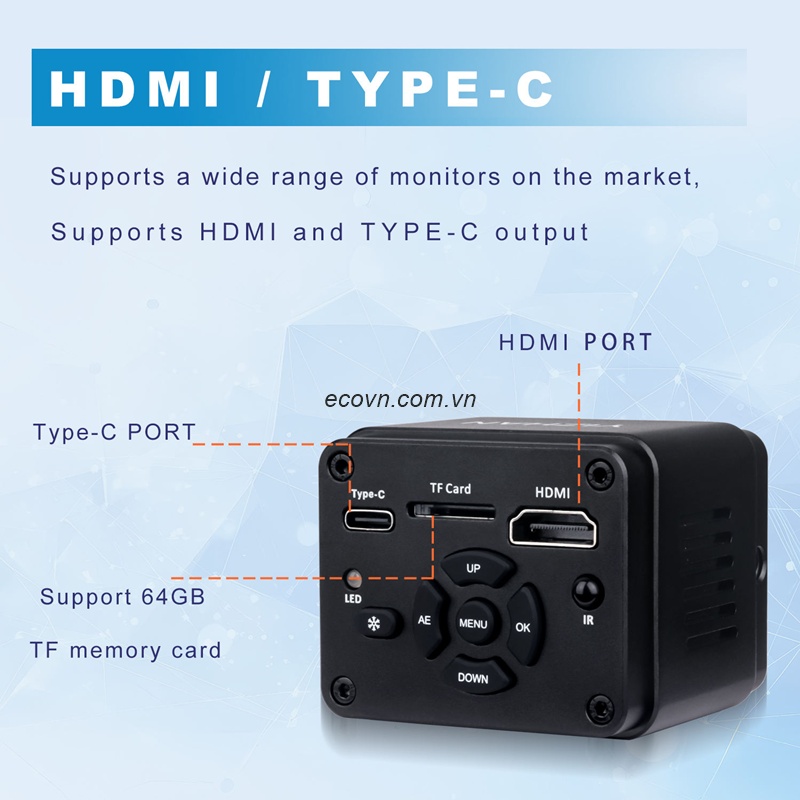

4. Hình ảnh 4K và đầu ra HDMI

YIZHAN hỗ trợ xuất hình ảnh 3840 × 2160 ở 30fps qua HDMI, đồng thời hỗ trợ 1080P ở 60fps.

Đây là cấu hình phù hợp cho những người cần quan sát trực tiếp trên màn hình trong quá trình sửa chữa.

Khi sử dụng HDMI 4K, hình ảnh được truyền trực tiếp tới màn hình tương thích, giúp kỹ thuật viên quan sát các chi tiết nhỏ mà không cần liên tục nhìn qua thị kính.

Đối với bàn sửa chữa điện thoại hoặc PCB, đây là một lợi thế đáng kể vì kỹ thuật viên có thể giữ tư thế làm việc thoải mái hơn và sử dụng cả hai tay cho thao tác kỹ thuật.

5. Độ phóng đại 150X

Kính hiển vi hỗ trợ độ phóng đại lên tới 150X, với thông tin cấu hình gồm thị kính 2X và vật kính 5X.

Mức phóng đại này phù hợp với các chi tiết nhỏ trên PCB như chân IC, linh kiện SMD, mối hàn hoặc đường mạch.

Trong sửa chữa điện thoại, việc phóng đại hình ảnh giúp kỹ thuật viên dễ xác định vị trí cần thao tác và quan sát những khu vực mà mắt thường khó nhận biết.

Tuy nhiên, không nên hiểu rằng 150X luôn đồng nghĩa với hình ảnh tốt nhất. Khi độ phóng đại tăng, yêu cầu về ánh sáng, độ ổn định chân đế, chất lượng ống kính và khả năng lấy nét cũng tăng theo.

6. Điều chỉnh phơi sáng và cân bằng trắng

Kính hiển vi YIZHAN hỗ trợ phơi sáng tự động và thủ công, đồng thời cho phép điều chỉnh giá trị bù phơi sáng.

Hệ thống cũng hỗ trợ cân bằng trắng tự động và thủ công, giúp người dùng điều chỉnh màu sắc theo điều kiện ánh sáng thực tế.

Đây là những chức năng rất cần thiết khi quan sát các vật thể có đặc tính phản xạ khác nhau. PCB, linh kiện điện tử, mối hàn hoặc bề mặt kim loại đều có thể yêu cầu thiết lập ánh sáng khác nhau để đạt hình ảnh dễ quan sát.

7. Crosshair 16 đường hỗ trợ căn chỉnh

Một tính năng đáng chú ý là hệ thống crosshair 16 đường, cho phép điều chỉnh màu sắc, độ dày và vị trí.

Crosshair giúp người dùng xác định khu vực trung tâm hoặc vị trí cần quan sát trên màn hình.

Trong sửa chữa PCB, tính năng này có thể hỗ trợ định vị chân linh kiện hoặc khu vực cần hàn. Trong kiểm tra QC, đường tham chiếu giúp kỹ thuật viên dễ dàng đối chiếu vị trí giữa các chi tiết.

Tài liệu kỹ thuật của YIZHAN cũng xác nhận camera hỗ trợ 16 đường thẳng với màu sắc, độ dày và vị trí có thể điều chỉnh.

8. Zoom điện tử và đóng băng hình ảnh

Camera hỗ trợ zoom điện tử cùng chức năng đóng băng và bỏ đóng băng hình ảnh bằng nút điều khiển.

Zoom điện tử cho phép phóng lớn hình ảnh đang hiển thị mà không cần thay đổi ngay hệ thống quang học.

Chức năng đóng băng đặc biệt hữu ích khi kỹ thuật viên muốn giữ nguyên một khung hình để quan sát kỹ hơn hoặc ghi nhận một chi tiết.

Tuy nhiên, cần phân biệt zoom điện tử với zoom quang học. Zoom điện tử chỉ phóng lớn hình ảnh kỹ thuật số, trong khi độ phóng đại quang học phụ thuộc vào hệ thống lens.

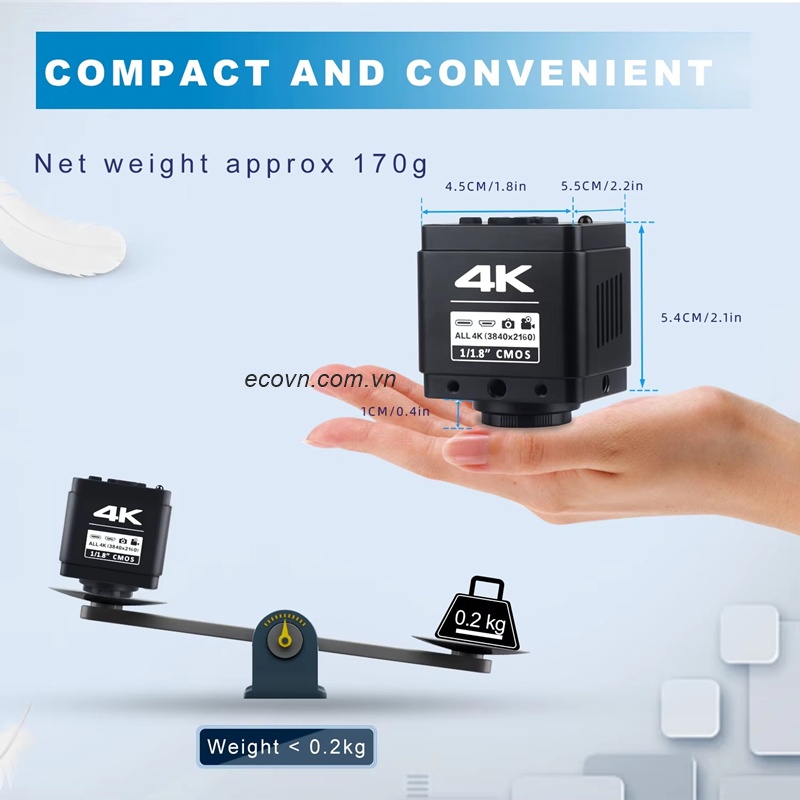

9. Thiết kế nhỏ gọn, trọng lượng khoảng 170g

Một ưu điểm khác của sản phẩm là thiết kế nhỏ gọn và nhẹ.

Camera có khối lượng khoảng 170g, kích thước khoảng 45 × 55 × 54mm, phù hợp với những hệ thống cần bố trí gọn trên bàn làm việc.

Vỏ kim loại giúp thiết bị có kết cấu chắc chắn hơn so với các loại camera vỏ nhựa thông thường.

Đây là một ưu điểm thực tế khi camera được sử dụng trong môi trường sửa chữa điện tử, nơi thiết bị phải hoạt động thường xuyên.

10. Lưu trữ bằng thẻ TF 64GB

Kính hiển vi hỗ trợ thẻ TF tối đa 64GB, cho phép lưu hình ảnh và video trực tiếp theo cấu hình thiết bị.

Tính năng này phù hợp với công việc kiểm tra chất lượng, khi người sử dụng cần lưu lại hình ảnh của sản phẩm hoặc khu vực lỗi.

Dữ liệu hình ảnh có thể được sử dụng để làm hồ sơ QC, phục vụ đào tạo kỹ thuật viên hoặc so sánh trước và sau khi sửa chữa.

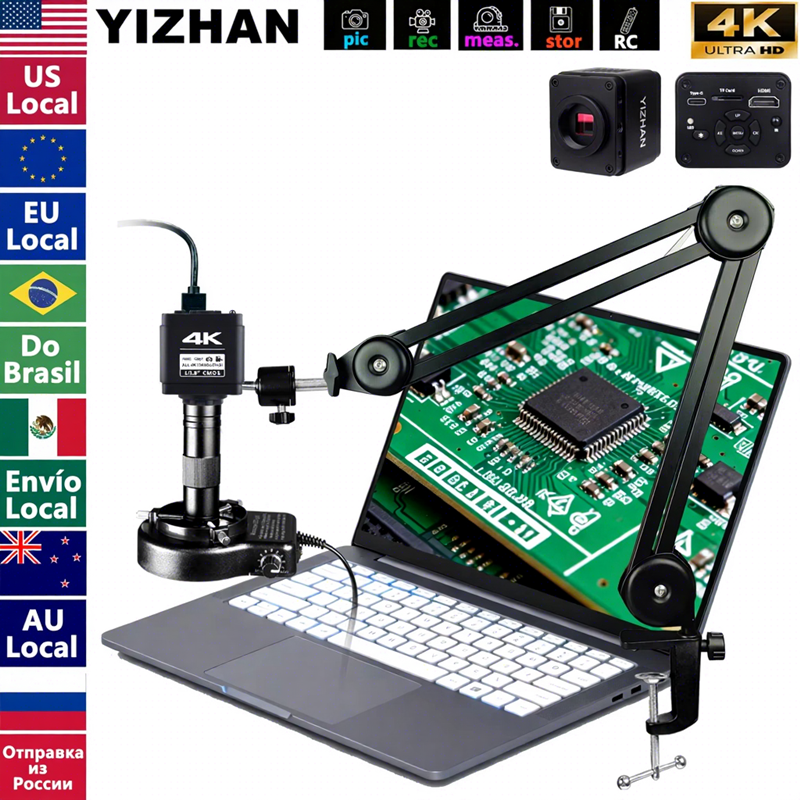

11. Ứng dụng trong hàn PCB và sửa chữa điện thoại

YIZHAN 4K 150X phù hợp với các công việc cần quan sát chi tiết trên bo mạch.

Một số ứng dụng tiêu biểu gồm:

• Hàn linh kiện điện tử

• Sửa chữa điện thoại

• Kiểm tra PCB

• Quan sát IC và linh kiện SMD

• Kiểm tra mối hàn

• Quan sát đường mạch

• Sửa chữa thiết bị điện tử

• Kiểm soát chất lượng linh kiện

Khả năng hiển thị 4K kết hợp độ phóng đại 150X giúp kỹ thuật viên có được hình ảnh trực quan trong quá trình thao tác.

12. Kết luận

Kính hiển vi điện tử YIZHAN 4K 150X 8.29MP là lựa chọn phù hợp cho các ứng dụng sửa chữa và kiểm tra kỹ thuật, đặc biệt trong lĩnh vực điện tử và PCB.

Sản phẩm nổi bật với cảm biến CMOS 1/1.8 inch 8,29MP, hình ảnh 4K, HDMI 4K 30fps, độ phóng đại 150X, thị kính 2X, vật kính 5X, zoom điện tử, crosshair 16 đường, TF 64GB và remote không dây.

Điểm mạnh của model không chỉ nằm ở độ phân giải 4K mà còn ở sự cân bằng giữa chất lượng hình ảnh, khả năng phóng đại, kích thước nhỏ gọn và các chức năng hỗ trợ thao tác kỹ thuật.

Đối với xưởng sửa chữa điện thoại, kỹ thuật viên điện tử hoặc bộ phận QC, đây là một cấu hình đáng cân nhắc khi cần một hệ thống kính hiển vi kỹ thuật số gọn, dễ bố trí và có khả năng hiển thị hình ảnh chất lượng cao.
