1. Vì sao nên thiết kế Granite Machine Base theo bản vẽ riêng?

Mỗi hệ thống máy đều có yêu cầu khác nhau về tải trọng, hành trình, vị trí lắp đặt và độ chính xác. Vì vậy, Granite Machine Base hiếm khi được sản xuất theo kích thước tiêu chuẩn.

Thiết kế theo bản vẽ giúp:

• Phù hợp hoàn toàn với kết cấu máy.
• Giảm số lượng chi tiết trung gian.
• Rút ngắn thời gian lắp ráp.
• Tăng độ chính xác khi căn chỉnh.
• Dễ bảo trì và nâng cấp trong tương lai.

Đây là phương án được áp dụng cho hầu hết các thiết bị đo kiểm, máy tự động hóa và máy chính xác.

2. Xác định tải trọng ngay từ đầu

Sai lầm phổ biến là chỉ tính trọng lượng của Granite Machine Base mà bỏ qua tải trọng làm việc.

Kỹ sư cần xác định:

• Trọng lượng cụm chuyển động.
• Khối lượng bàn máy.
• Tải trọng sản phẩm.
• Gia tốc của hệ thống.
• Tải trọng động khi vận hành.

Các thông số này ảnh hưởng trực tiếp đến kích thước và chiều dày của Granite Machine Base.

3. Bố trí mặt chuẩn hợp lý

Không phải toàn bộ bề mặt đều cần gia công chính xác.

Thông thường chỉ những vị trí sau mới cần trở thành mặt chuẩn:

• Ray dẫn hướng.
• Mặt lắp động cơ.
• Mặt lắp camera.
• Vị trí cảm biến.
• Bàn gá sản phẩm.

Việc xác định đúng mặt chuẩn giúp giảm chi phí gia công mà vẫn đảm bảo yêu cầu kỹ thuật.

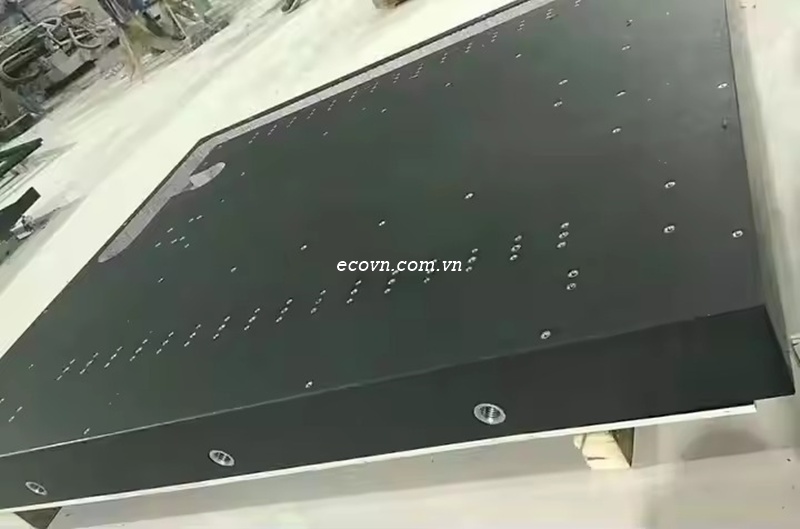

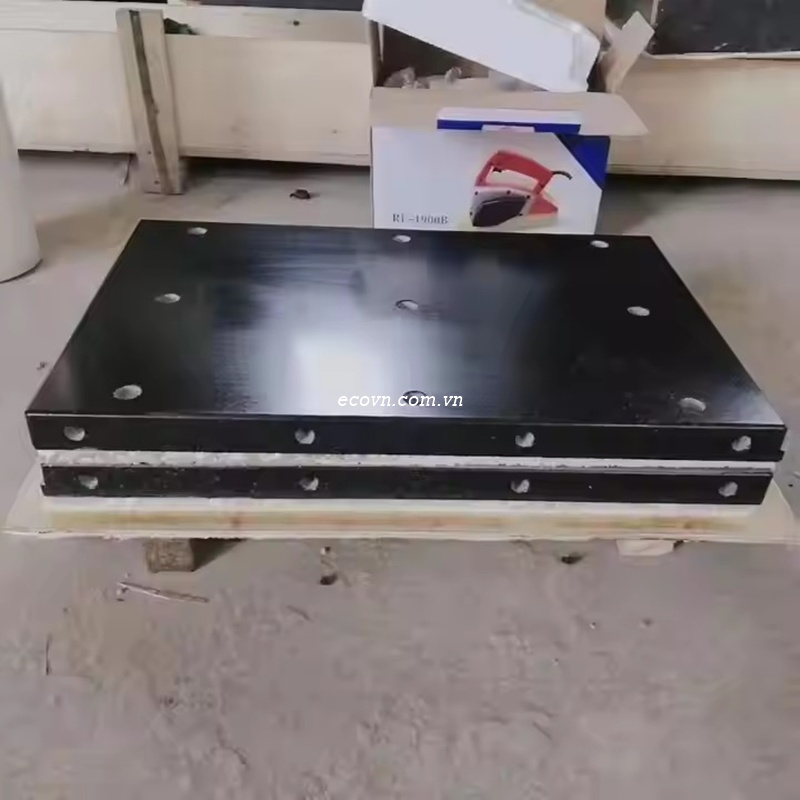

4. Thiết kế hệ thống Insert inox

Insert là chi tiết dùng để bắt bu lông lên đá granite.

Khi thiết kế cần xác định:

• Đường kính ren.
• Chiều sâu ren.
• Khoảng cách giữa các Insert.
• Khoảng cách đến mép đá.
• Tải trọng của từng vị trí.

Thiết kế Insert hợp lý giúp tăng độ bền liên kết và hạn chế nứt vỡ trong quá trình sử dụng.

5. Chừa không gian cho đường cáp và khí nén

Nhiều bản vẽ chỉ tập trung vào phần cơ khí mà quên hệ thống phụ trợ.

Ngay từ giai đoạn thiết kế nên xác định:

• Đường đi dây điện.
• Cáp encoder.
• Ống khí nén.
• Ống nước làm mát.
• Đường tín hiệu camera.

Điều này giúp việc lắp ráp gọn gàng và thuận tiện khi bảo trì.

Bàn map đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

6. Lựa chọn vị trí chân đỡ

Granite Machine Base thường được đỡ bằng nhiều chân cân bằng.

Nếu bố trí không hợp lý có thể gây:

• Võng cục bộ.
• Mất cân bằng.
• Khó cân chỉnh.
• Phân bố tải trọng không đều.

Ngay từ bản vẽ cần tính toán số lượng và vị trí chân đỡ phù hợp với kích thước của Granite Machine Base.

7. Thiết kế để thuận tiện khi lắp ráp

Một Granite Machine Base tốt không chỉ chính xác mà còn phải dễ lắp.

Kỹ sư nên xem xét:

• Hướng siết bu lông.
• Khoảng hở dụng cụ.
• Trình tự lắp ráp.
• Khả năng thay thế linh kiện.
• Không gian hiệu chuẩn.

Những chi tiết nhỏ này giúp giảm đáng kể thời gian chế tạo máy.

8. Chuẩn bị cho việc mở rộng trong tương lai

Nhiều hệ thống sau khi đưa vào vận hành sẽ cần:

• Thêm camera.
• Thêm cảm biến.
• Bổ sung robot.
• Gắn thêm cụm đo.
• Thay đổi bàn gá.

Nếu dự trù sẵn các vị trí lắp đặt, việc nâng cấp sẽ đơn giản hơn rất nhiều mà không cần gia công lại Granite Machine Base.

9. Hồ sơ kỹ thuật cần có

Một Granite Machine Base theo bản vẽ nên đi kèm:

• Bản vẽ 2D.
• Mô hình 3D.
• Danh sách Insert.
• Báo cáo độ phẳng.
• Báo cáo dung sai.
• Biên bản kiểm tra chất lượng.

Đây là cơ sở để nghiệm thu và bảo đảm việc lắp ráp diễn ra chính xác.

10. Những lỗi thiết kế thường gặp

Một số lỗi khiến Granite Machine Base phải sửa đổi sau khi sản xuất:

• Thiếu vị trí bắt bu lông.
• Insert quá gần mép đá.
• Không đủ không gian cho đầu vít.
• Quên vị trí chốt định vị.
• Không tính tải trọng động.
• Không dự phòng cho việc nâng cấp.

Việc rà soát bản vẽ kỹ lưỡng trước khi sản xuất sẽ giúp tiết kiệm đáng kể thời gian và chi phí.

11. Kết luận

Thiết kế Granite Machine Base không chỉ là xác định kích thước của một khối đá granite mà còn là quá trình tối ưu toàn bộ kết cấu của máy. Một bản vẽ được chuẩn bị đầy đủ từ giai đoạn đầu sẽ giúp giảm thời gian lắp ráp, nâng cao độ chính xác, hạn chế phát sinh trong sản xuất và tạo điều kiện thuận lợi cho việc bảo trì cũng như mở rộng hệ thống sau này. Đây là yếu tố quan trọng đối với các doanh nghiệp chế tạo máy tự động, thiết bị đo kiểm và dây chuyền sản xuất công nghệ cao.
