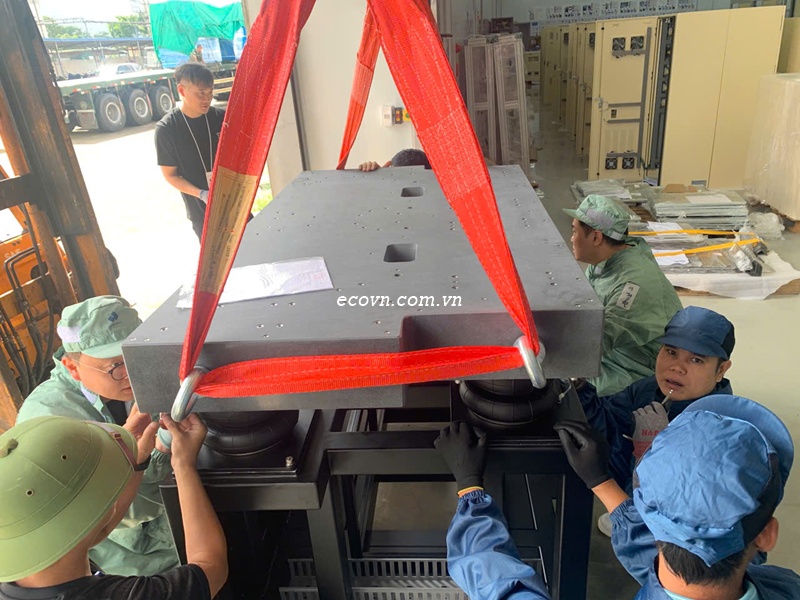

1. Vì sao hệ chân đỡ quan trọng?

Khi nhắc đến Granite Machine Base, nhiều người thường quan tâm đến vật liệu đá, độ phẳng hoặc kích thước mà quên rằng hệ chân đỡ chính là nền tảng quyết định khả năng làm việc ổn định của toàn bộ kết cấu.

Một Granite Machine Base được gia công với độ chính xác rất cao nhưng đặt trên hệ chân đỡ không phù hợp vẫn có thể phát sinh sai số trong quá trình sử dụng.

Nguyên nhân là tải trọng không được truyền đều xuống nền, khiến kết cấu chịu ứng suất không mong muốn và ảnh hưởng đến các cụm cơ khí phía trên.

2. Hệ chân đỡ có nhiệm vụ gì?

Hệ chân đỡ không chỉ có tác dụng nâng đỡ Granite Machine Base mà còn đảm nhận nhiều chức năng quan trọng.

Phân bố tải trọng xuống nền nhà xưởng.

Giảm biến dạng của kết cấu.

Duy trì độ phẳng trong quá trình vận hành.

Hạn chế ảnh hưởng từ độ không bằng phẳng của nền.

Hỗ trợ cân bằng khi lắp đặt.

Giảm truyền rung động từ sàn lên máy.

Nếu hệ chân đỡ được thiết kế hợp lý, Granite Machine Base sẽ duy trì trạng thái ổn định trong thời gian dài mà không cần căn chỉnh thường xuyên.

3. Những yếu tố ảnh hưởng đến thiết kế chân đỡ

Việc bố trí chân đỡ phụ thuộc vào nhiều yếu tố.

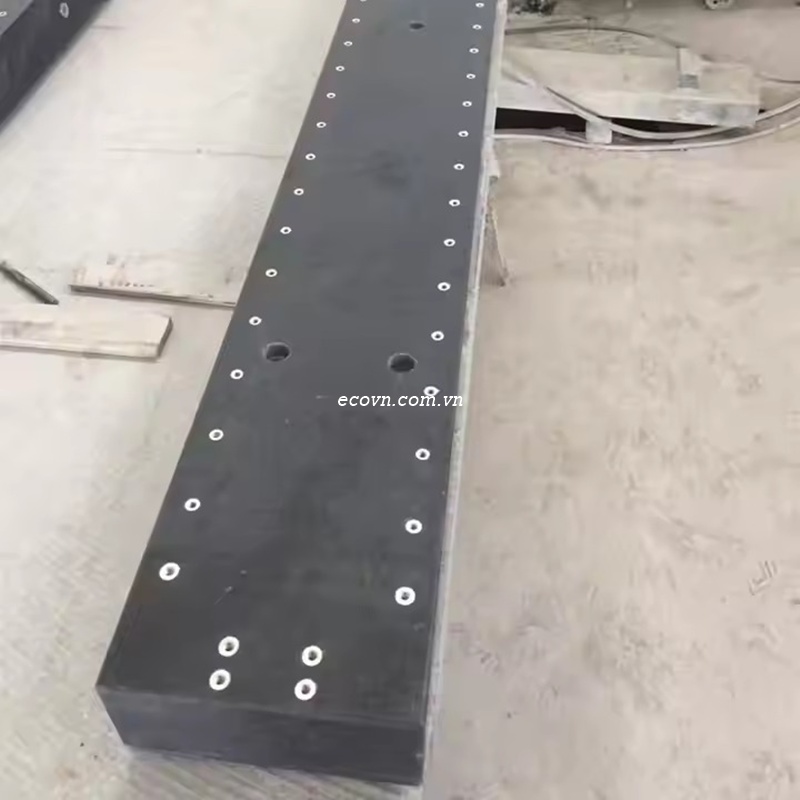

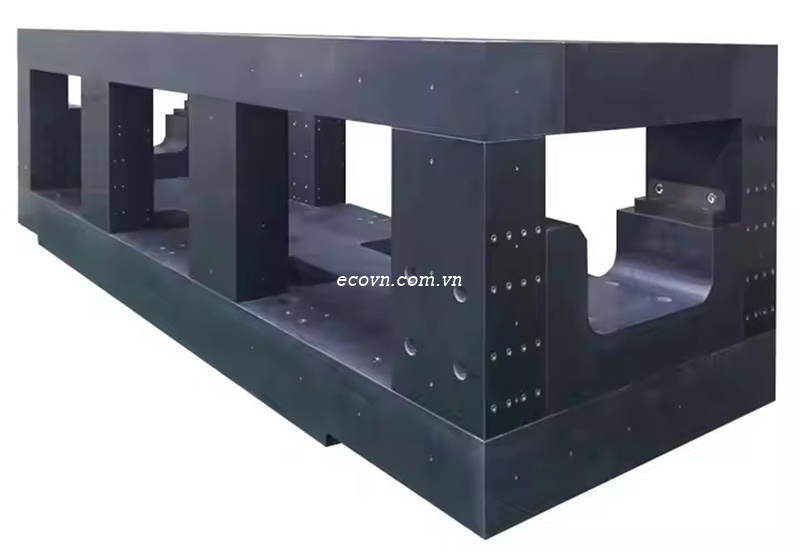

Kích thước Granite Machine Base

Machine Base càng lớn thì tải trọng phân bố càng phức tạp.

Khoảng cách giữa các điểm tựa cần được tính toán để tránh hiện tượng võng ở vùng giữa.

Khối lượng toàn bộ hệ thống

Ngoài trọng lượng của Granite Machine Base, kỹ sư còn phải tính đến:

Ray dẫn hướng.

Linear Motor.

Bàn trượt.

Động cơ.

Đầu đo.

Đồ gá.

Phôi gia công.

Tổng tải trọng mới là cơ sở để thiết kế hệ chân đỡ phù hợp.

Phân bố tải trọng

Nếu các cụm cơ khí tập trung về một phía, vị trí chân đỡ cũng cần được điều chỉnh để cân bằng tải trọng thay vì bố trí đối xứng một cách máy móc.

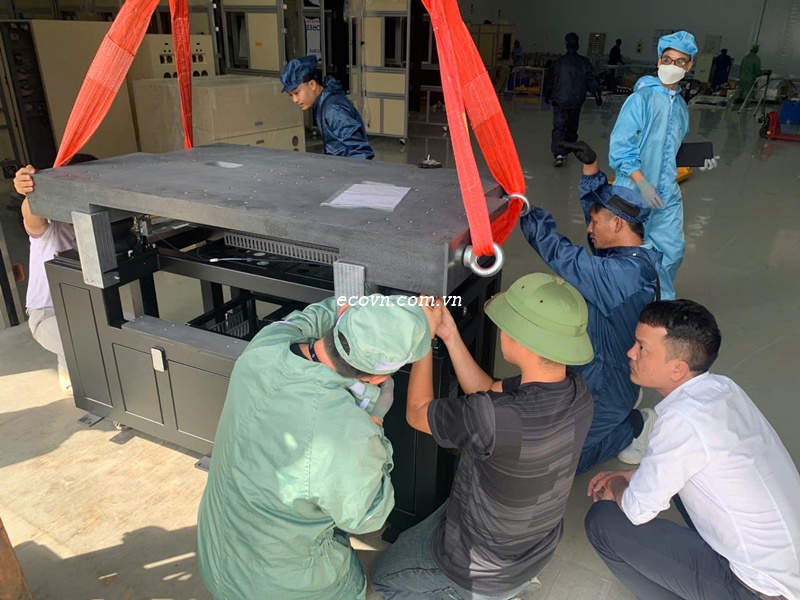

4. Nguyên tắc bố trí điểm tựa

Một trong những mục tiêu quan trọng nhất khi thiết kế hệ chân đỡ là giúp Granite Machine Base chịu lực đồng đều.

Các nguyên tắc thường được áp dụng gồm:

Bố trí chân đỡ gần vùng chịu tải lớn.

Giữ khoảng cách giữa các điểm tựa hợp lý.

Tránh tạo vùng không được hỗ trợ trên kết cấu.

Ưu tiên bố trí đối xứng khi tải trọng phân bố đều.

Điều chỉnh vị trí nếu tải trọng tập trung.

Việc lựa chọn số lượng chân đỡ cần dựa trên kết quả tính toán thay vì chỉ theo kinh nghiệm.

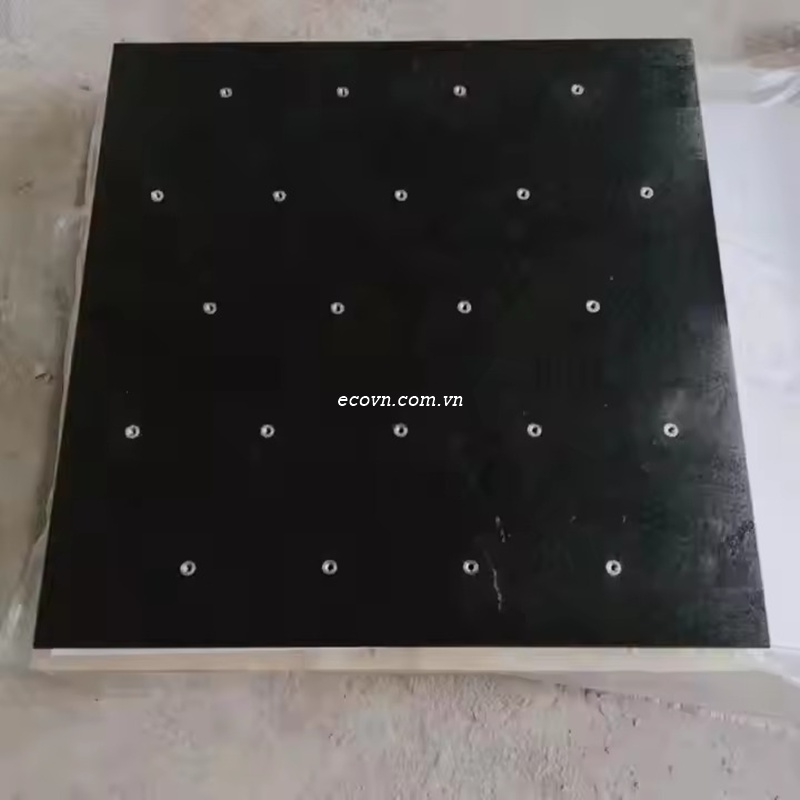

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite

Thước đo

5. Có nên sử dụng càng nhiều chân đỡ càng tốt?

Đây là một hiểu lầm khá phổ biến.

Nhiều người cho rằng càng nhiều chân đỡ thì Granite Machine Base càng ổn định.

Thực tế, nếu số lượng chân đỡ quá lớn và không được điều chỉnh đồng đều, mỗi chân sẽ chịu tải khác nhau.

Điều này có thể dẫn đến:

Xuất hiện ứng suất cục bộ.

Khó cân chỉnh.

Biến dạng kết cấu.

Độ phẳng thay đổi sau khi lắp đặt.

Vì vậy, số lượng chân đỡ cần được tối ưu theo kích thước và tải trọng thực tế.

6. Vai trò của chân đỡ cân bằng

Trong các hệ thống có yêu cầu độ chính xác cao, chân đỡ thường được trang bị cơ cấu điều chỉnh.

Những chân đỡ này giúp:

Cân bằng Machine Base.

Điều chỉnh cao độ.

Bù sai số của nền nhà xưởng.

Giảm thời gian lắp đặt.

Thuận tiện khi hiệu chuẩn định kỳ.

Đây là giải pháp được áp dụng phổ biến trong các phòng đo CMM, dây chuyền bán dẫn và máy tự động hóa.

7. Những sai lầm thường gặp

Qua thực tế triển khai, nhiều doanh nghiệp gặp các lỗi như:

Đặt Machine Base trực tiếp lên nền bê tông.

Không kiểm tra độ phẳng của sàn.

Sử dụng chân đỡ không đồng đều.

Điều chỉnh chiều cao từng chân theo cảm tính.

Không kiểm tra tải trọng sau khi lắp đầy đủ thiết bị.

Không hiệu chỉnh lại sau thời gian vận hành.

Những sai sót này có thể làm giảm hiệu quả của toàn bộ hệ thống mặc dù Granite Machine Base được chế tạo đúng tiêu chuẩn.

8. Góc nhìn của kỹ sư thiết kế

Trong thiết kế máy chính xác, Granite Machine Base và hệ chân đỡ phải được xem là một kết cấu thống nhất.

Nếu chỉ tính toán nền đá mà bỏ qua hệ chân đỡ, kết quả mô phỏng và tính toán sẽ không phản ánh đúng điều kiện làm việc thực tế.

Một kỹ sư có kinh nghiệm sẽ luôn phân tích đồng thời:

Khối lượng toàn bộ máy.

Phân bố tải trọng.

Đặc điểm nền lắp đặt.

Điều kiện môi trường.

Khả năng bảo trì trong tương lai.

Đây là cách tiếp cận giúp giảm rủi ro ngay từ giai đoạn thiết kế.

9. Ví dụ thực tế

Một doanh nghiệp chế tạo máy khắc laser sử dụng Granite Machine Base dài gần 2 mét. Trong lần lắp đặt đầu tiên, hệ chân đỡ được bố trí đối xứng theo kích thước nền đá mà không xét đến việc toàn bộ cụm laser và tủ điện tập trung về một phía.

Sau một thời gian vận hành, kết quả đo kiểm cho thấy độ chính xác của trục chuyển động thay đổi theo vị trí làm việc.

Khi đánh giá lại hệ thống, kỹ sư nhận thấy tải trọng thực tế không phân bố đều. Sau khi điều chỉnh vị trí chân đỡ và cân bằng lại toàn bộ Machine Base, độ ổn định của máy được cải thiện rõ rệt mà không cần thay đổi kết cấu đá granite.

10. Checklist thiết kế hệ chân đỡ

✔ Xác định tổng tải trọng của toàn bộ máy.

✔ Phân tích vị trí tập trung tải trọng.

✔ Thiết kế khoảng cách giữa các điểm tựa hợp lý.

✔ Sử dụng chân đỡ có khả năng điều chỉnh.

✔ Kiểm tra độ phẳng của nền lắp đặt.

✔ Cân bằng Machine Base sau khi lắp đầy đủ thiết bị.

✔ Kiểm tra lại sau khi máy vận hành ổn định.

✔ Lập kế hoạch kiểm tra định kỳ hệ chân đỡ.

11. Câu hỏi thường gặp

Granite Machine Base có thể đặt trực tiếp trên nền bê tông không?

Có thể trong một số ứng dụng đơn giản. Tuy nhiên, đối với máy yêu cầu độ chính xác cao, nên sử dụng hệ chân đỡ chuyên dụng để điều chỉnh cao độ, phân bố tải trọng và duy trì độ ổn định lâu dài.

Bao nhiêu chân đỡ là phù hợp?

Không có một con số cố định. Số lượng và vị trí chân đỡ cần được xác định dựa trên kích thước Granite Machine Base, tổng tải trọng và điều kiện làm việc của máy.

Có cần cân chỉnh lại chân đỡ sau một thời gian sử dụng không?

Có. Sau quá trình vận chuyển, lắp đặt hoặc khi máy làm việc trong thời gian dài, việc kiểm tra và cân chỉnh định kỳ sẽ giúp duy trì độ chính xác của toàn bộ hệ thống.

Chân đỡ có giúp giảm rung động không?

Có. Nhiều loại chân đỡ được thiết kế kết hợp với vật liệu giảm chấn hoặc cơ cấu chống rung, giúp hạn chế dao động truyền từ nền nhà xưởng lên Granite Machine Base.

12. Kết luận

Hệ chân đỡ là một bộ phận quan trọng nhưng thường bị đánh giá thấp trong thiết kế Granite Machine Base. Một phương án bố trí hợp lý sẽ giúp phân bố tải trọng đồng đều, giảm biến dạng kết cấu, duy trì độ chính xác và kéo dài tuổi thọ của toàn bộ thiết bị. Khi thiết kế máy chính xác, kỹ sư cần xem hệ chân đỡ là một phần của kết cấu tổng thể, được tính toán đồng thời với Granite Machine Base thay vì chỉ lựa chọn sau khi hoàn thiện nền đá.
