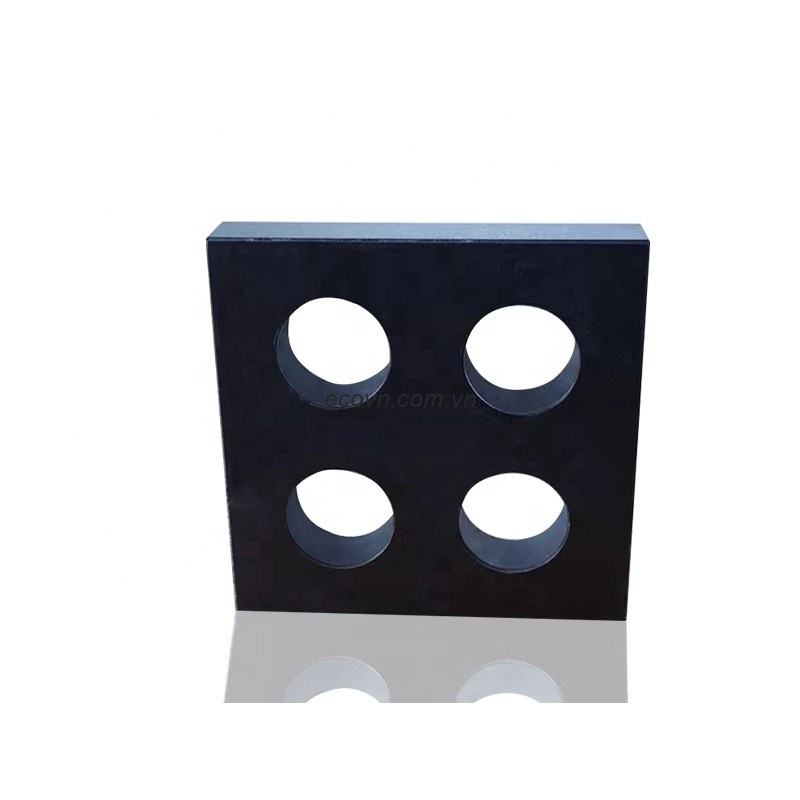

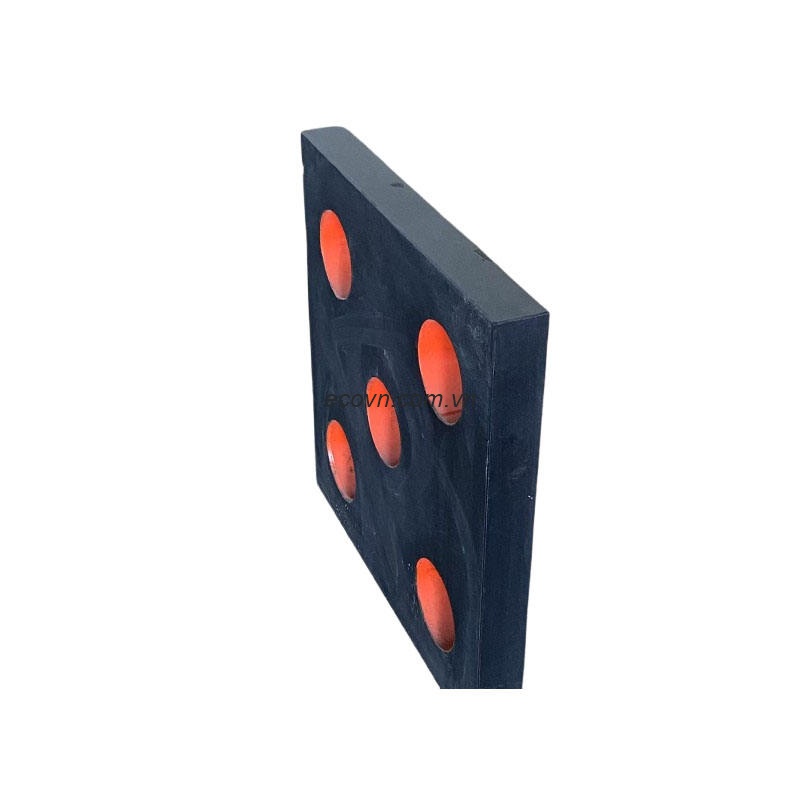

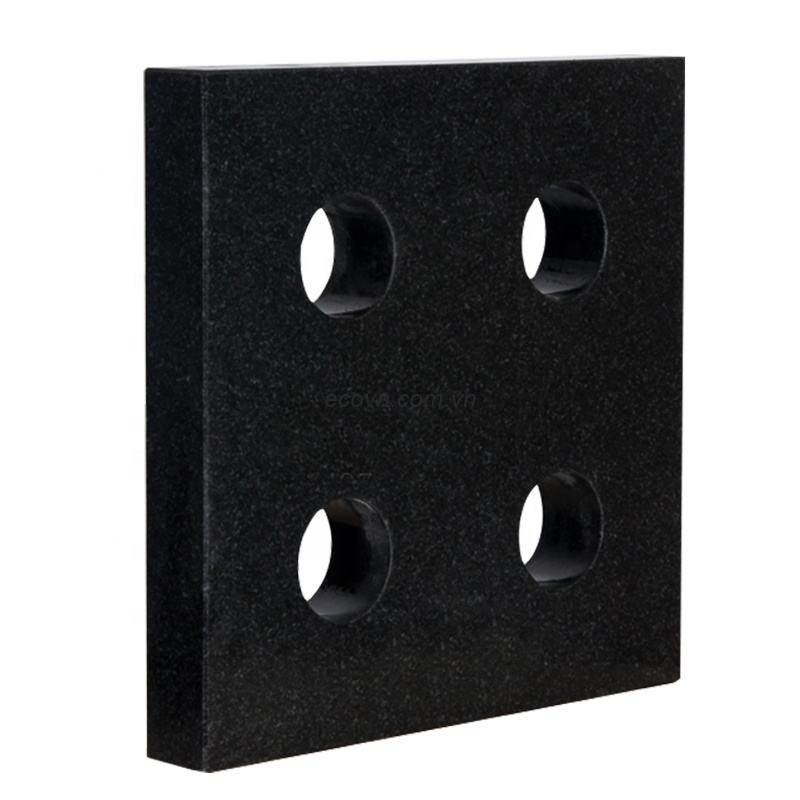

Thước vuông granite dùng để căn chỉnh máy móc cơ khí chính xác

1. Vì sao máy móc cần kiểm tra độ vuông khi lắp đặt?

Trong quá trình lắp đặt máy móc, việc xác định vị trí và quan hệ giữa các bề mặt có ảnh hưởng trực tiếp đến độ ổn định của thiết bị.

Một bệ máy, mặt đứng hoặc bộ phận dẫn hướng bị lệch có thể khiến quá trình lắp ráp không đạt yêu cầu thiết kế.

Vì vậy, ngoài các thiết bị chuyên dụng, thước vuông granite căn chỉnh máy có thể được sử dụng trong những công việc kiểm tra hình học phù hợp.

Đặc biệt tại các xưởng cơ khí, khu vực bảo trì và lắp đặt thiết bị, dụng cụ này có thể hỗ trợ kỹ thuật viên kiểm tra nhanh quan hệ vuông góc giữa các bề mặt.

2. Thước vuông granite dùng để căn chỉnh những vị trí nào?

Tùy cấu tạo máy, thước có thể được sử dụng để kiểm tra:

• Bệ máy.
• Mặt đế và mặt đứng.
• Thành máy.
• Tấm gá.
• Cụm dẫn hướng.
• Các bề mặt lắp ghép.
• Vị trí cần kiểm tra góc 90°.

Không phải mọi bộ phận của máy đều phù hợp với phương pháp này.

Trước khi đo, cần xác định rõ đặc tính hình học cần kiểm soát.

3. Kiểm tra bệ máy trước khi lắp thiết bị

Bệ máy là một trong những vị trí quan trọng.

Nếu các bề mặt chuẩn của bệ có sai lệch, việc lắp các bộ phận phía trên có thể gặp khó khăn hoặc phải điều chỉnh nhiều lần.

Thước vuông granite có thể được sử dụng để kiểm tra quan hệ giữa các mặt trong những trường hợp phù hợp.

Quy trình cơ bản:

Làm sạch → xác định mặt chuẩn → đặt thước → kiểm tra → ghi nhận sai lệch.

Nếu cần giá trị cụ thể, có thể kết hợp thêm dụng cụ đo phù hợp.

4. Căn chỉnh máy CNC có sử dụng thước vuông granite không?

Có thể sử dụng trong một số công đoạn kiểm tra hình học, nhưng không nên xem thước vuông là thiết bị duy nhất để căn chỉnh toàn bộ máy CNC.

Máy CNC hiện đại có nhiều thông số hình học cần kiểm tra, chẳng hạn độ vuông góc, độ thẳng, độ song song và quan hệ giữa các trục.

Thước vuông granite phù hợp hơn với những phép kiểm tra mà hình học của thước và bề mặt máy có thể tạo thành một hệ tham chiếu phù hợp.

Các thông số chuyên sâu hơn cần phương pháp đo chuyên dụng.

5. Cách sử dụng thước khi căn chỉnh máy

Trước tiên, chọn một bề mặt được xác định là chuẩn.

Sau đó đặt một cạnh của thước theo bề mặt này.

Cạnh còn lại được sử dụng để kiểm tra bề mặt cần căn chỉnh.

Nếu cần xác định mức sai lệch, có thể bố trí đồng hồ so để theo dõi sự thay đổi khi di chuyển dọc theo khu vực kiểm tra.

Điều quan trọng là thước phải được đặt ổn định và không chịu lực ép bất thường.

6. Tại sao bề mặt chuẩn phải sạch?

Trong quá trình lắp đặt máy, khu vực làm việc thường có:

• Bụi.
• Dầu.
• Phoi kim loại.
• Bavia.
• Cặn từ quá trình gia công.

Một vật thể nhỏ nằm giữa hai bề mặt có thể làm thay đổi vị trí tương đối của thước và máy.

Vì vậy, trước khi căn chỉnh cần vệ sinh cả bề mặt máy và bề mặt làm việc của thước.

Đây là bước đơn giản nhưng có ảnh hưởng lớn đến tính ổn định của phép kiểm tra.

7. Có thể dùng thước vuông granite để căn chỉnh máy sau sửa chữa?

Có thể trong những trường hợp phù hợp.

Sau khi máy được tháo lắp, thay thế hoặc sửa chữa một số bộ phận, các vị trí lắp ghép có thể cần được kiểm tra lại.

Ví dụ:

Thay tấm gá → lắp lại cụm máy → kiểm tra bề mặt → xác nhận vị trí.

Thước vuông có thể hỗ trợ bước kiểm tra quan hệ vuông góc nếu đặc tính đó nằm trong phạm vi phương pháp đo.

Điều này giúp phát hiện sai lệch trước khi đưa máy trở lại sản xuất.

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

8. Thước vuông granite có thay thế thiết bị căn chỉnh chuyên dụng không?

Không.

Đây là điểm cần phân biệt.

Thước vuông granite là một dụng cụ tham chiếu hình học, không phải thiết bị thay thế toàn bộ hệ thống đo kiểm máy công cụ.

Đối với máy CNC, các phép kiểm tra phức tạp có thể cần:

• Laser interferometer.
• Ballbar.
• Thiết bị đo hình học máy.
• Đồng hồ so.
• Dụng cụ đo chuyên dụng khác.

Thước vuông chỉ nên được sử dụng cho những phép kiểm tra mà nó thực sự phù hợp.

9. Chọn kích thước thước thế nào khi căn chỉnh máy?

Đây là điểm khác với việc chọn thước để kiểm tra chi tiết nhỏ.

Khi căn chỉnh máy, cần xem xét chiều cao và phạm vi của bề mặt cần kiểm tra.

Nếu thước quá nhỏ, cạnh làm việc có thể không đủ để kiểm tra toàn bộ khu vực.

Nếu thước quá lớn, thao tác tại những vị trí hẹp có thể trở nên khó khăn.

Do đó, cần xác định:

Chiều cao máy → chiều dài khu vực kiểm tra → vị trí tiếp cận → không gian thao tác.

10. Khi nào nên dùng thước vuông granite kích thước lớn?

Nếu cần kiểm tra máy hoặc kết cấu có chiều cao lớn, các mẫu như 400×400 hoặc 500×500 mm có thể được cân nhắc.

Ưu điểm là phạm vi tiếp cận rộng hơn.

Tuy nhiên, kích thước lớn cũng làm tăng trọng lượng và yêu cầu về cách cầm nắm.

Đối với thước granite lớn, nên chuẩn bị phương án đặt và di chuyển phù hợp để tránh va đập.

11. Có cần Grade 00 khi căn chỉnh máy không?

Không phải mọi trường hợp đều cần.

Cấp chính xác phải được lựa chọn dựa trên dung sai của phép căn chỉnh.

Nếu máy yêu cầu kiểm soát hình học ở mức rất chặt, có thể cần dụng cụ có cấp chính xác cao.

Nhưng với các công việc thông thường, lựa chọn cấp quá cao có thể không đem lại lợi ích tương xứng với chi phí đầu tư.

Vì vậy, nên bắt đầu từ:

Yêu cầu kỹ thuật của máy → dung sai → phương pháp đo → cấp chính xác của thước.

12. Những lỗi cần tránh khi dùng thước để căn chỉnh máy

Một số lỗi thường gặp gồm:

Đặt thước trên bề mặt chưa vệ sinh

Có thể tạo sai lệch tiếp xúc.

Dùng thước làm đòn bẩy

Có thể gây va đập hoặc hư hỏng cạnh.

Ép thước quá mạnh

Làm thay đổi trạng thái tiếp xúc.

Không xác định chuẩn

Khiến kết quả không có cơ sở thống nhất.

Chỉ kiểm tra một vị trí

Không phản ánh toàn bộ bề mặt cần đánh giá.

Không ghi lại kết quả

Khó so sánh trước và sau khi điều chỉnh.

13. Khi nào nên chọn thước vuông granite theo yêu cầu?

Một số máy có không gian rất đặc biệt, khiến thước tiêu chuẩn khó thao tác.

Khi đó, có thể xem xét đặt thước vuông granite theo yêu cầu với:

• Kích thước riêng.
• Chiều dày riêng.
• Cấu hình lỗ.
• Vị trí thao tác đặc biệt.
• Cấp chính xác theo yêu cầu.

Nếu thước được thiết kế cho một máy cụ thể, nên cung cấp bản vẽ hoặc mô tả chi tiết vị trí sử dụng.

14. Kết luận

Thước vuông granite căn chỉnh máy móc là một dụng cụ hữu ích trong những công việc cần kiểm tra quan hệ vuông góc giữa các bề mặt.

Nó đặc biệt phù hợp cho:

Kiểm tra bệ máy → kiểm tra mặt đứng → căn chỉnh bộ phận lắp ghép → kiểm tra sau sửa chữa.

Tuy nhiên, thước không thay thế toàn bộ thiết bị đo chuyên dụng dành cho máy công cụ.

Muốn đạt kết quả tốt, cần xây dựng phương pháp theo trình tự:

Xác định chuẩn → vệ sinh → chọn kích thước thước → đặt đúng vị trí → kết hợp thiết bị đo → ghi nhận kết quả → điều chỉnh.

Đây là một hướng ứng dụng khác của thước vuông granite, tập trung vào nhóm khách hàng lắp đặt, bảo trì và căn chỉnh máy móc, thay vì tiếp tục xoay quanh chủ đề kiểm tra sản phẩm CNC như các bài trước.
