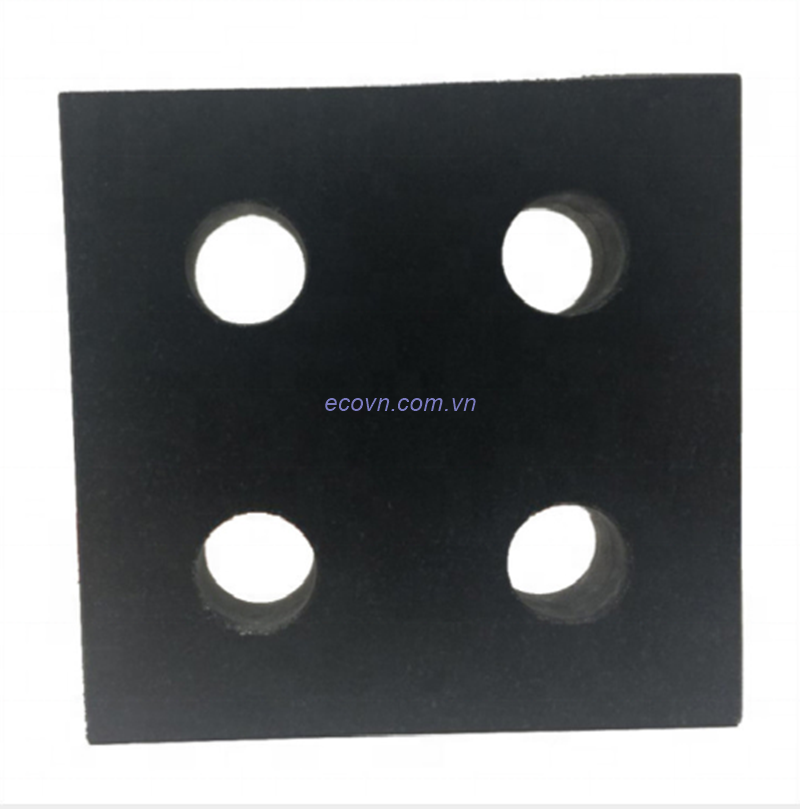

Thước vuông granite dùng để kiểm tra những gì?

1. Thước vuông granite dùng để kiểm tra những gì?

Trong cơ khí chính xác, thước vuông granite được sử dụng khi cần kiểm tra mối quan hệ vuông góc giữa các bề mặt hoặc hỗ trợ căn chỉnh chi tiết.

Khác với thước vuông thông thường, thước vuông đá granite được chế tạo phục vụ công việc đo kiểm, đặc biệt tại xưởng cơ khí, khu vực QC và phòng đo lường.

Tuy nhiên, để sử dụng đúng, cần hiểu rõ thước vuông granite kiểm tra được gì và trường hợp nào cần đến thiết bị đo khác.

2. Kiểm tra độ vuông góc của chi tiết

Đây là ứng dụng quan trọng nhất.

Sau khi gia công CNC, mài hoặc hoàn thiện một chi tiết, kỹ thuật viên có thể cần xác định hai bề mặt có duy trì quan hệ vuông góc theo yêu cầu hay không.

Thước vuông được đặt dựa trên một bề mặt chuẩn, sau đó kiểm tra sự tiếp xúc hoặc kết hợp với dụng cụ đo phù hợp để đánh giá sai lệch.

Với những chi tiết yêu cầu độ vuông chính xác, phương pháp đo cần được xác định dựa trên bản vẽ và dung sai thực tế.

3. Kiểm tra và căn chỉnh chi tiết cơ khí

Không chỉ dùng để kiểm tra sản phẩm hoàn thiện, thước vuông granite còn có thể hỗ trợ quá trình căn chỉnh.

Trong quá trình lắp ráp hoặc thiết lập đồ gá, kỹ thuật viên có thể sử dụng thước để xác định tương quan giữa các bề mặt.

Điều này giúp phát hiện những trường hợp chi tiết bị nghiêng hoặc đặt không đúng vị trí trước khi thực hiện bước kiểm tra tiếp theo.

4. Kiểm tra chi tiết sau gia công CNC

Một chi tiết CNC có thể đạt kích thước yêu cầu nhưng vẫn cần kiểm tra thêm các đặc tính hình học.

Ví dụ, với một chi tiết có hai mặt cần vuông góc, việc kiểm tra không nên chỉ dựa vào kích thước đo bằng thước cặp hoặc panme.

Thước vuông granite đo kiểm có thể được đưa vào quy trình QC để kiểm tra quan hệ giữa các mặt theo phương pháp phù hợp.

Đây là lý do dụng cụ này thường xuất hiện trong các xưởng gia công cơ khí chính xác.

5. Kiểm tra đồ gá và jig

Jig và đồ gá có nhiệm vụ định vị sản phẩm trong quá trình sản xuất. Nếu một bề mặt hoặc cơ cấu định vị bị lệch, sản phẩm có thể bị ảnh hưởng theo.

Thước vuông granite có thể hỗ trợ kiểm tra những vị trí mà yêu cầu vuông góc là một phần của thiết kế.

Tuy nhiên, với jig phức tạp, cần kết hợp thêm các dụng cụ đo khác để đánh giá đầy đủ.

Không nên coi thước vuông là thiết bị có thể kiểm tra toàn bộ độ chính xác của một bộ đồ gá.

6. Hỗ trợ kiểm tra trong phòng QC

Trong phòng QC, thước vuông granite thường không hoạt động độc lập.

Nó có thể được kết hợp với:

• Bàn máp granite.
• Đồng hồ so.
• Thước đo cao.
• Căn mẫu.
• Các dụng cụ đo kích thước khác.

Việc kết hợp nhiều dụng cụ giúp kỹ thuật viên xây dựng phương pháp kiểm tra phù hợp với từng loại sản phẩm.

Đặc biệt, khi cần kiểm tra độ vuông góc, nền đặt và cách định vị chi tiết cũng quan trọng không kém bản thân thước.

7. Thước vuông granite có kiểm tra được độ phẳng không?

Cần phân biệt rõ.

Thước vuông granite không phải là dụng cụ chuyên dụng để kiểm tra độ phẳng của một bề mặt lớn.

Độ phẳng thường cần phương pháp và thiết bị phù hợp hơn, chẳng hạn bàn máp granite kết hợp đồng hồ so hoặc hệ thống đo tương ứng.

Thước vuông chủ yếu phục vụ việc kiểm tra mối quan hệ giữa các bề mặt, đặc biệt là yêu cầu vuông góc.

Đây là điểm khách hàng nên hiểu trước khi lựa chọn sản phẩm.

8. Có thể dùng thước vuông granite để kiểm tra độ thẳng không?

Trong một số trường hợp, thước có thể hỗ trợ kiểm tra hoặc tham chiếu độ thẳng theo phương pháp phù hợp.

Tuy nhiên, kết quả phụ thuộc vào chiều dài thước, bề mặt cần kiểm tra và phương pháp đo.

Nếu yêu cầu là kiểm tra độ thẳng với dung sai cụ thể, cần xác định phương pháp đo trước thay vì mặc định rằng chỉ cần đặt thước lên bề mặt là có thể kết luận.

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

9. Chọn kích thước thước vuông theo công việc

Kích thước thước vuông cần tương ứng với chi tiết và phạm vi kiểm tra.

Ví dụ, với những chi tiết nhỏ, thước vuông kích thước nhỏ sẽ thuận tiện hơn khi thao tác.

Với chi tiết lớn hoặc cần kiểm tra trên phạm vi dài hơn, nên xem xét kích thước lớn hơn.

Ngoài kích thước, cần quan tâm đến:

Cấp chính xác → độ dày → bề mặt chuẩn → phương pháp đo → không gian thao tác.

Không nên chỉ chọn theo tiêu chí “thước càng lớn càng chính xác”.

10. Khi nào nên dùng thước vuông granite theo yêu cầu?

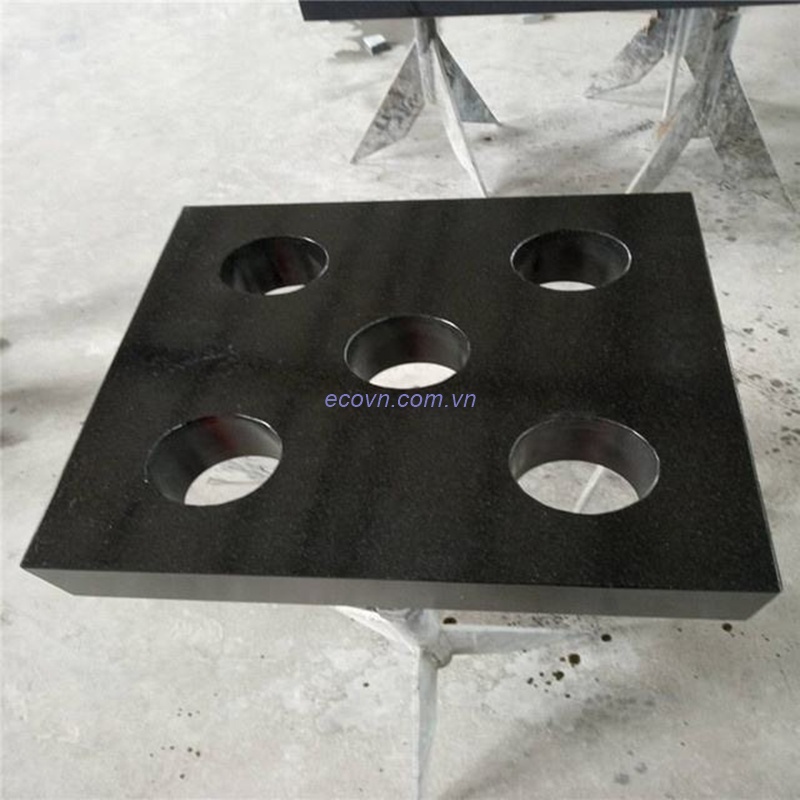

Nếu kích thước tiêu chuẩn không phù hợp với chi tiết hoặc phương pháp đo, doanh nghiệp có thể đặt thước vuông đá granite theo yêu cầu.

Một số thông số có thể được xác định theo nhu cầu:

• Chiều cao.
• Chiều rộng.
• Chiều dày.
• Cấp chính xác.
• Kích thước bề mặt làm việc.
• Cấu hình đặc biệt.
• Lỗ hoặc vị trí gia công theo bản vẽ nếu ứng dụng yêu cầu.

Với sản phẩm đặc biệt, nên cung cấp bản vẽ và mục đích sử dụng để xác định cấu hình ngay từ đầu.

11. Kết luận

Thước vuông granite chủ yếu được sử dụng để kiểm tra và hỗ trợ căn chỉnh các mối quan hệ vuông góc trong cơ khí chính xác.

Các ứng dụng tiêu biểu gồm:

Kiểm tra độ vuông góc → căn chỉnh chi tiết → kiểm tra jig/đồ gá → hỗ trợ QC → kiểm tra sau gia công.

Điều quan trọng là phải lựa chọn đúng kích thước và cấp chính xác theo yêu cầu đo, đồng thời kết hợp với các dụng cụ khác khi phép kiểm tra đòi hỏi.

Nếu khách hàng đang tìm thước vuông granite, bước tiếp theo không nên chỉ hỏi “giá bao nhiêu”, mà nên xác định trước chi tiết cần kiểm tra, kích thước, dung sai và phương pháp đo. Đây là cơ sở để lựa chọn đúng sản phẩm ngay từ đầu.
