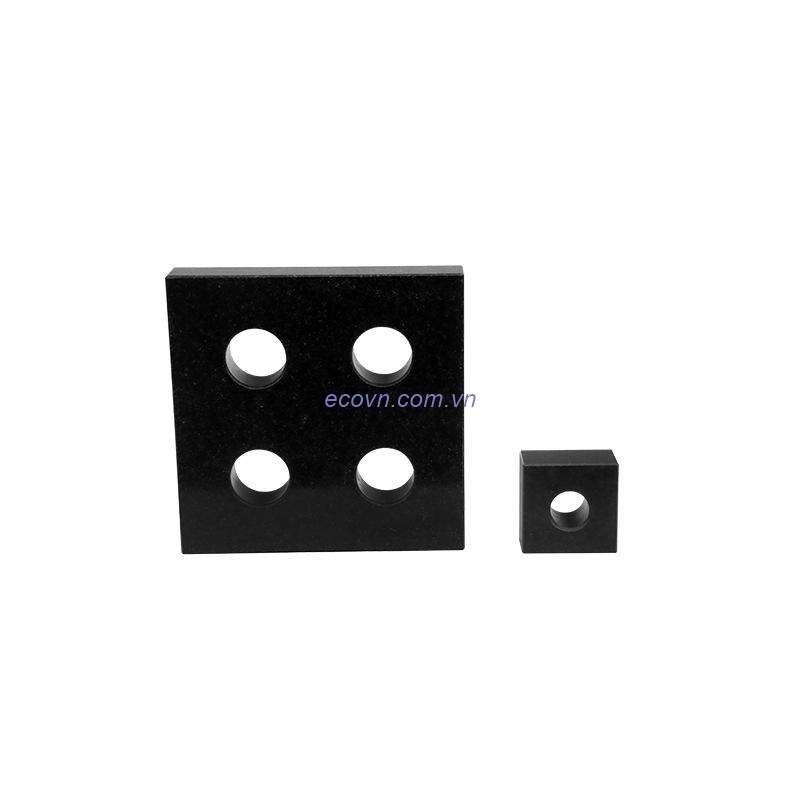

Thước vuông granite kiểm tra jig và đồ gá trong cơ khí chính xác

1. Vì sao jig và đồ gá cần kiểm tra độ vuông?

Jig và đồ gá có nhiệm vụ định vị, giữ hoặc dẫn hướng chi tiết trong quá trình sản xuất. Nếu một bề mặt hoặc bộ phận định vị bị sai lệch, vị trí của sản phẩm sau gia công cũng có thể bị ảnh hưởng.

Đặc biệt với đồ gá dùng cho gia công chính xác, những sai lệch nhỏ có thể tạo ra sai số lặp lại trên nhiều sản phẩm.

Trong những trường hợp phù hợp, thước vuông granite kiểm tra jig và đồ gá có thể hỗ trợ kỹ thuật viên đánh giá quan hệ vuông góc giữa các bề mặt.

2. Những vị trí nào trên đồ gá cần kiểm tra?

Không phải toàn bộ đồ gá đều cần kiểm tra bằng thước vuông.

Nên tập trung vào những vị trí có ảnh hưởng trực tiếp đến độ chính xác định vị, chẳng hạn:

• Mặt đế và mặt đứng.
• Bề mặt tựa chi tiết.
• Cữ định vị.
• Tấm gá.
• Thành dẫn hướng.
• Các bề mặt cần duy trì góc 90°.

Việc lựa chọn vị trí kiểm tra nên dựa trên bản vẽ và chức năng thực tế của đồ gá.

3. Thước vuông granite hỗ trợ kiểm tra như thế nào?

Nguyên lý tương đối đơn giản.

Một cạnh của thước vuông đá granite được đặt theo bề mặt chuẩn của đồ gá. Cạnh còn lại tiếp xúc hoặc được đưa đến bề mặt cần kiểm tra.

Nếu cần xác định mức sai lệch cụ thể, có thể kết hợp đồng hồ so hoặc dụng cụ đo phù hợp.

Khi đó, thước không phải là thiết bị duy nhất tạo ra kết quả. Nó đóng vai trò chuẩn hình học trong hệ thống kiểm tra.

4. Kiểm tra đồ gá trước khi đưa vào sản xuất

Đây là thời điểm rất đáng chú ý để sử dụng phương pháp kiểm tra phù hợp.

Sau khi chế tạo hoặc sửa chữa đồ gá, bộ phận kỹ thuật có thể kiểm tra các đặc tính quan trọng trước khi đưa vào dây chuyền.

Quy trình có thể gồm:

Hoàn thiện đồ gá → vệ sinh → xác định chuẩn → kiểm tra → xác nhận → đưa vào sản xuất.

Nếu phát hiện sai lệch ở bước này, doanh nghiệp có thể xử lý đồ gá trước khi nó tạo ra hàng loạt sản phẩm không đạt.

5. Kiểm tra đồ gá sau thời gian sử dụng

Đồ gá không phải lúc nào cũng giữ nguyên trạng thái ban đầu.

Sau thời gian sử dụng, các bộ phận có thể bị:

• Mài mòn.
• Va chạm.
• Biến dạng.
• Lỏng cơ cấu.
• Thay đổi vị trí định vị.

Khi đó, kiểm tra định kỳ giúp phát hiện những sai lệch trước khi chúng ảnh hưởng đến sản phẩm.

Tần suất kiểm tra nên được xây dựng dựa trên mức độ sử dụng và yêu cầu quản lý chất lượng của doanh nghiệp.

6. Kiểm tra sau khi sửa chữa đồ gá

Một đồ gá được sửa chữa hoặc thay thế một bộ phận quan trọng nên được kiểm tra lại trước khi đưa vào sử dụng.

Ví dụ, nếu thay một tấm đứng hoặc điều chỉnh bộ phận định vị, quan hệ giữa các bề mặt có thể thay đổi.

Thước vuông granite có thể được đưa vào bước kiểm tra độ vuông phù hợp trước khi thực hiện những phép đo khác.

Điều này giúp tránh tình trạng đồ gá đã sửa nhưng chưa được xác nhận lại.

7. Có cần kết hợp đồng hồ so không?

Nếu chỉ cần phát hiện sai lệch lớn, phương pháp kiểm tra đơn giản có thể đã đủ trong một số trường hợp.

Nhưng khi bản vẽ quy định dung sai cụ thể, cần xác định giá trị sai lệch thay vì chỉ quan sát bằng mắt.

Khi đó, cấu hình có thể gồm:

Bàn máp granite + thước vuông granite + đồng hồ so.

Đồng hồ so giúp ghi nhận sự thay đổi tại các vị trí kiểm tra, trong khi thước vuông tạo chuẩn tham chiếu.

Phương pháp thực tế cần được xây dựng theo đặc tính cần kiểm tra.

8. Thước vuông granite có thể kiểm tra đồ gá lớn không?

Có thể, nhưng cần lựa chọn kích thước phù hợp.

Nếu đồ gá lớn, thước quá nhỏ có thể không bao phủ được phạm vi kiểm tra cần thiết.

Ngược lại, dùng thước quá lớn cho một đồ gá nhỏ sẽ làm thao tác khó khăn hơn.

Cần xem xét:

Chiều cao đồ gá → chiều dài bề mặt cần kiểm tra → vị trí đo → không gian thao tác.

Đây là cơ sở tốt hơn để lựa chọn kích thước thước.

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

9. Đồ gá chính xác cao có cần Grade 00 không?

Không phải mọi đồ gá đều cần Grade 00.

Cấp chính xác phải được xác định dựa trên dung sai mà đồ gá cần kiểm soát.

Ví dụ, nếu đồ gá được sử dụng cho sản phẩm có yêu cầu hình học rất chặt, cấp chính xác của dụng cụ đo cần được xem xét tương ứng.

Ngược lại, nếu đồ gá phục vụ công việc thông thường, một cấp chính xác thấp hơn có thể đã đáp ứng nhu cầu.

Do đó:

Dung sai đồ gá → phương pháp kiểm tra → yêu cầu dụng cụ đo → cấp chính xác.

10. Khi nào nên đặt thước vuông granite riêng cho đồ gá?

Nếu doanh nghiệp thường xuyên chế tạo nhiều loại jig khác nhau, có thể sử dụng thước tiêu chuẩn kết hợp với các thiết bị đo phù hợp.

Nhưng với một ứng dụng đặc biệt, có thể cần thước có:

• Chiều cao lớn.
• Kích thước đặc biệt.
• Bề mặt làm việc riêng.
• Cấu hình phù hợp với trạm đo.
• Yêu cầu chính xác cụ thể.

Khi đó, có thể xem xét thước vuông granite gia công theo yêu cầu dựa trên phương pháp kiểm tra thực tế.

11. Những lỗi cần tránh khi kiểm tra jig bằng thước vuông

Một số lỗi có thể làm kết quả không đáng tin cậy:

Không làm sạch bề mặt
Phoi hoặc bụi nằm giữa hai bề mặt làm thay đổi vị trí tiếp xúc.

Không xác định đúng chuẩn
Đặt thước dựa trên một mặt không được quy định làm chuẩn.

Dùng lực ép quá mạnh
Có thể làm thay đổi trạng thái tiếp xúc.

Chỉ kiểm tra một điểm
Không phản ánh đầy đủ tình trạng của bề mặt trong những trường hợp cần kiểm tra nhiều vị trí.

Không đối chiếu với dung sai
Phát hiện có sai lệch nhưng không xác định được sai lệch đó có vượt giới hạn hay không.

12. Kết luận

Thước vuông granite kiểm tra jig và đồ gá phù hợp với những công việc cần đánh giá quan hệ vuông góc giữa các bề mặt trong quá trình chế tạo, nghiệm thu, sửa chữa hoặc bảo trì đồ gá.

Giải pháp đặc biệt hữu ích khi kết hợp với bàn máp granite và đồng hồ so, tạo thành một hệ thống kiểm tra phù hợp với yêu cầu thực tế.

Khi lựa chọn thước, không nên bắt đầu bằng câu hỏi “thước nào đắt nhất” mà nên xác định:

Vị trí cần kiểm tra → chuẩn đo → dung sai → kích thước đồ gá → phương pháp đo → cấp chính xác.

Đây là cách lựa chọn giúp dụng cụ đo thực sự phù hợp với công việc thay vì mua theo thông số cao nhất nhưng không khai thác hết khả năng.
