1. Vì sao cần nghiệm thu Granite Machine Base?

Granite Machine Base là nền tảng của toàn bộ hệ thống cơ khí chính xác. Nếu quá trình nghiệm thu không được thực hiện đầy đủ, các sai lệch nhỏ có thể ảnh hưởng đến quá trình lắp ráp, hiệu chuẩn và vận hành của máy.

Việc nghiệm thu giúp xác nhận rằng Granite Machine Base đáp ứng đúng bản vẽ thiết kế, yêu cầu kỹ thuật và điều kiện sử dụng thực tế trước khi chuyển sang giai đoạn lắp đặt thiết bị.

Đây là bước quan trọng nhằm hạn chế chi phí sửa chữa, tránh phát sinh sai số và đảm bảo chất lượng của toàn bộ dự án.

2. Kiểm tra kích thước tổng thể

Bước đầu tiên là xác nhận các kích thước cơ bản của Granite Machine Base.

Các thông số cần kiểm tra gồm:

Chiều dài.

Chiều rộng.

Chiều cao.

Độ dày từng khu vực.

Vị trí các mặt chuẩn.

Sai số kích thước phải nằm trong giới hạn cho phép của bản vẽ kỹ thuật.

Việc kiểm tra nên được thực hiện bằng các dụng cụ đo đã được hiệu chuẩn để đảm bảo kết quả chính xác.

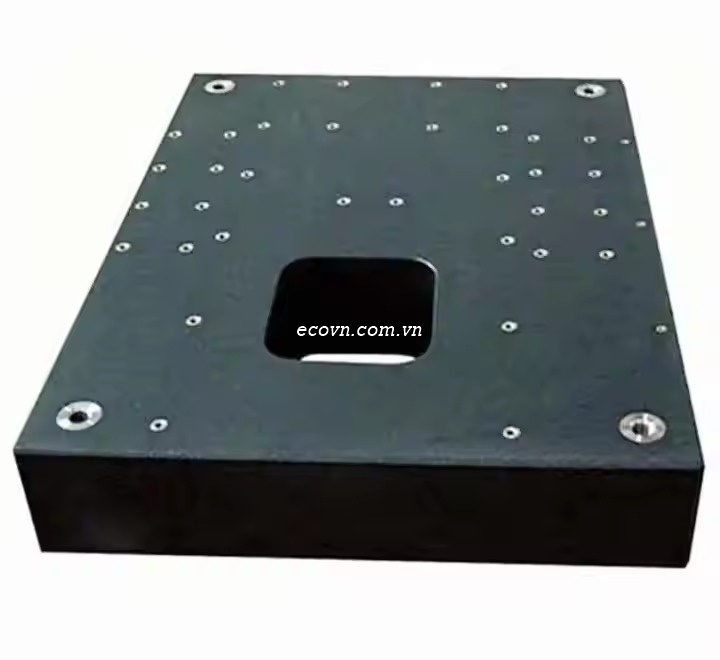

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite

Thước đo

3. Kiểm tra độ phẳng bề mặt

Độ phẳng là tiêu chí quan trọng nhất đối với Granite Machine Base.

Bề mặt làm việc cần được kiểm tra bằng các phương pháp phù hợp như:

Thước chuẩn chính xác.

Đồng hồ so.

Thiết bị đo laser.

Máy đo tọa độ CMM.

Kết quả đo phải đáp ứng yêu cầu về độ phẳng theo bản vẽ hoặc tiêu chuẩn kỹ thuật của dự án.

Đây là cơ sở để đảm bảo các cụm ray dẫn hướng, bàn trượt hoặc thiết bị đo được lắp đặt chính xác.

4. Kiểm tra độ vuông góc và độ song song

Ngoài độ phẳng, các mặt chuẩn còn phải được đánh giá về:

Độ vuông góc.

Độ song song.

Độ thẳng.

Khoảng cách giữa các mặt chuẩn.

Những thông số này ảnh hưởng trực tiếp đến khả năng lắp ráp và độ chính xác hình học của toàn bộ máy.

Nếu các mặt chuẩn không đạt yêu cầu, việc căn chỉnh sau này sẽ rất phức tạp và tốn nhiều thời gian.

5. Kiểm tra vị trí lỗ ren và Insert

Granite Machine Base thường được gia công nhiều lỗ ren, Insert inox và chốt định vị để lắp đặt các cụm cơ khí.

Các nội dung cần kiểm tra gồm:

Vị trí tâm lỗ.

Đường kính lỗ.

Chiều sâu ren.

Độ vuông góc của lỗ.

Chất lượng ren.

Độ chắc chắn của Insert.

Sai số nhỏ ở các vị trí này có thể gây khó khăn khi lắp ráp hoặc làm giảm độ chính xác của hệ thống.

6. Kiểm tra chất lượng bề mặt

Bề mặt Granite Machine Base cần được quan sát và đánh giá kỹ lưỡng.

Các lỗi cần phát hiện bao gồm:

Sứt mẻ cạnh.

Vết nứt.

Rỗ bề mặt.

Trầy xước.

Ba via tại các vị trí gia công.

Dấu hiệu bong keo quanh Insert.

Mặc dù một số khuyết tật nhỏ không ảnh hưởng đến khả năng chịu lực, chúng vẫn có thể gây khó khăn trong quá trình lắp ráp hoặc làm giảm tuổi thọ của sản phẩm.

7. Kiểm tra hệ chân đỡ và khả năng cân bằng

Nếu Granite Machine Base được cung cấp kèm hệ chân đỡ, cần kiểm tra:

Số lượng chân đỡ.

Khả năng điều chỉnh cao độ.

Độ ổn định của từng điểm tựa.

Khả năng phân bố tải trọng.

Sau khi đặt trên vị trí lắp đặt, cần cân bằng toàn bộ Machine Base và xác nhận không xuất hiện hiện tượng lắc hoặc mất ổn định.

8. Kiểm tra hồ sơ chất lượng

Một Granite Machine Base chất lượng không chỉ được đánh giá bằng sản phẩm thực tế mà còn bởi hệ thống tài liệu đi kèm.

Hồ sơ nên bao gồm:

Bản vẽ kỹ thuật.

Biên bản kiểm tra kích thước.

Biên bản kiểm tra độ phẳng.

Danh sách vật liệu.

Biên bản nghiệm thu nội bộ.

Chứng nhận hiệu chuẩn của thiết bị đo (nếu có).

Hồ sơ đầy đủ giúp doanh nghiệp thuận lợi trong việc truy xuất thông tin, bảo trì và đánh giá chất lượng về sau.

9. Những sai sót thường gặp khi nghiệm thu

Trong thực tế, một số doanh nghiệp chỉ kiểm tra kích thước tổng thể mà bỏ qua các yếu tố quan trọng khác.

Những sai sót phổ biến gồm:

Không kiểm tra toàn bộ bề mặt làm việc.

Bỏ qua vị trí Insert và lỗ ren.

Không đánh giá hệ chân đỡ.

Không lập biên bản đo kiểm.

Không lưu hồ sơ nghiệm thu.

Điều này có thể dẫn đến nhiều khó khăn trong giai đoạn lắp ráp và vận hành.

10. Góc nhìn của kỹ sư QA/QC

Đối với kỹ sư QA/QC, nghiệm thu Granite Machine Base không chỉ là việc xác nhận sản phẩm đạt yêu cầu mà còn là bước bảo vệ chất lượng của toàn bộ dây chuyền sản xuất.

Một quy trình kiểm tra đầy đủ sẽ giúp phát hiện sai lệch ngay từ đầu, giảm chi phí sửa chữa và đảm bảo tiến độ của dự án.

Đây cũng là cơ sở để đánh giá năng lực của nhà cung cấp và xây dựng quy trình kiểm soát chất lượng lâu dài.

11. Ví dụ thực tế

Một doanh nghiệp chế tạo máy tự động nhận Granite Machine Base từ nhà cung cấp và chỉ kiểm tra kích thước bên ngoài trước khi lắp ráp.

Khi tiến hành lắp ray dẫn hướng, kỹ thuật viên phát hiện một số lỗ ren lệch vị trí so với bản vẽ. Việc phải gia công bổ sung khiến tiến độ dự án bị chậm và phát sinh thêm chi phí.

Sau sự cố này, doanh nghiệp xây dựng quy trình nghiệm thu mới với đầy đủ các hạng mục kiểm tra về kích thước, độ phẳng, vị trí Insert, hệ chân đỡ và hồ sơ chất lượng. Nhờ đó, các dự án sau được triển khai thuận lợi hơn và giảm đáng kể rủi ro trong quá trình lắp ráp.

12. Checklist nghiệm thu Granite Machine Base

✔ Kiểm tra kích thước tổng thể.

✔ Đo độ phẳng bề mặt.

✔ Kiểm tra độ vuông góc và độ song song.

✔ Kiểm tra vị trí lỗ ren, Insert và chốt định vị.

✔ Đánh giá chất lượng bề mặt.

✔ Kiểm tra hệ chân đỡ.

✔ Đối chiếu với bản vẽ thiết kế.

✔ Hoàn thiện biên bản nghiệm thu.

✔ Lưu trữ đầy đủ hồ sơ chất lượng.

13. Câu hỏi thường gặp

Có cần kiểm tra lại Granite Machine Base sau khi vận chuyển không?

Có. Quá trình vận chuyển có thể ảnh hưởng đến tình trạng bề mặt hoặc hệ chân đỡ. Việc kiểm tra lại trước khi lắp đặt giúp phát hiện sớm các vấn đề phát sinh.

Những hạng mục nào quan trọng nhất trong nghiệm thu?

Độ phẳng, kích thước tổng thể, độ vuông góc, vị trí lỗ ren, Insert và chất lượng bề mặt là các tiêu chí cần được ưu tiên kiểm tra.

Có nên lập biên bản nghiệm thu riêng cho từng Granite Machine Base?

Có. Mỗi sản phẩm nên có hồ sơ nghiệm thu riêng để thuận tiện cho việc truy xuất, bảo hành và quản lý chất lượng.

Vì sao cần lưu hồ sơ đo kiểm?

Hồ sơ đo kiểm là căn cứ để đánh giá chất lượng sản phẩm, hỗ trợ bảo trì và giải quyết các vấn đề kỹ thuật nếu phát sinh trong quá trình sử dụng.

14. Kết luận

Nghiệm thu Granite Machine Base là bước cuối cùng nhưng có ý nghĩa quyết định trước khi đưa sản phẩm vào lắp ráp và vận hành. Một quy trình kiểm tra đầy đủ sẽ giúp xác nhận nền máy đáp ứng đúng yêu cầu thiết kế, giảm rủi ro kỹ thuật và nâng cao độ tin cậy của toàn bộ hệ thống. Đối với các doanh nghiệp chế tạo máy chính xác, việc xây dựng tiêu chuẩn nghiệm thu rõ ràng không chỉ bảo vệ chất lượng sản phẩm mà còn góp phần tối ưu tiến độ, chi phí và hiệu quả sản xuất.
