Tiêu chuẩn thước vuông granite: DIN 875 và những điều cần biết

1. Vì sao cần quan tâm đến tiêu chuẩn thước vuông granite?

Khi mua thước vuông granite, nhiều khách hàng thường quan tâm đến kích thước và Grade nhưng chưa chú ý đến tiêu chuẩn mà sản phẩm được chế tạo và kiểm tra theo.

Đối với dụng cụ đo chính xác, tiêu chuẩn giúp xác định các yêu cầu liên quan đến hình học, dung sai và phương pháp kiểm tra.

Trong đó, DIN 875-2:2008 là tiêu chuẩn dành riêng cho thước vuông 90° bằng đá tự nhiên cứng, bao gồm các đặc tính thiết kế và đo lường quan trọng cũng như phương pháp kiểm tra. Tiêu chuẩn này áp dụng cho thước có chiều dài cạnh đến 1.000 mm.

2. DIN 875 áp dụng cho thước vuông granite như thế nào?

DIN 875 là hệ thống tiêu chuẩn liên quan đến thước vuông 90°.

Đối với thước granite, DIN 875-2:2008-01 quy định riêng cho thước vuông 90° bằng đá tự nhiên cứng. Nội dung tiêu chuẩn bao gồm dung sai hình dạng và vị trí, độ vuông góc, độ phẳng, vật liệu, yêu cầu chế tạo và phương pháp kiểm tra.

Điều này rất quan trọng vì một chiếc thước có hình dạng vuông bên ngoài chưa đồng nghĩa với việc nó đạt yêu cầu của một dụng cụ đo chính xác.

3. DIN 876 có liên quan gì đến thước vuông granite?

Khách hàng có thể thấy sản phẩm được ghi đồng thời DIN 875 và DIN 876.

Hai tiêu chuẩn này không hoàn toàn có cùng chức năng.

DIN 875 tập trung vào yêu cầu đối với thước vuông 90°, trong khi DIN 876 được sử dụng cho các yêu cầu liên quan đến bề mặt chuẩn granite, đặc biệt là độ phẳng.

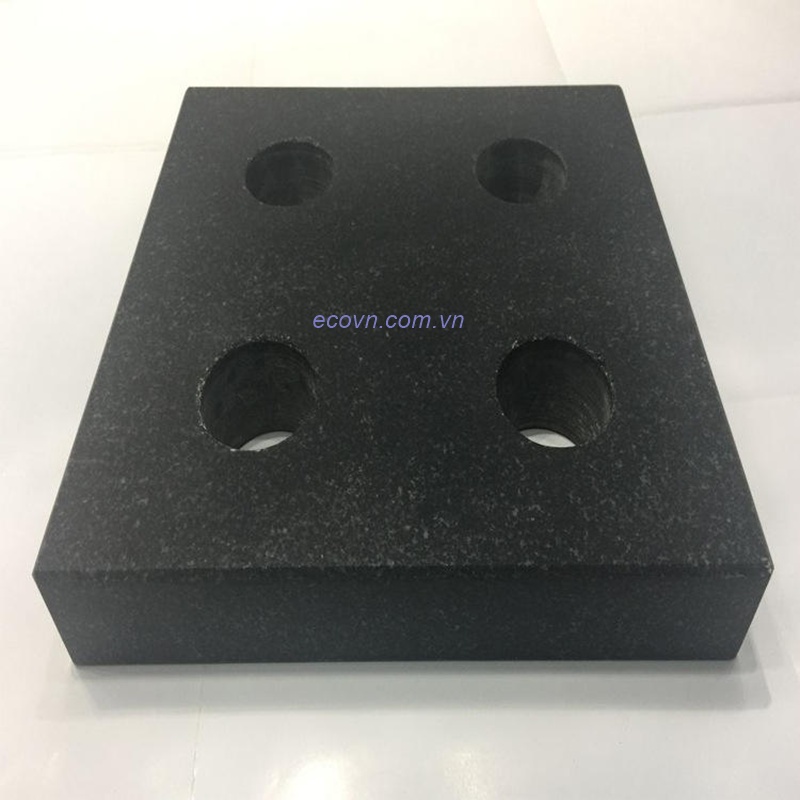

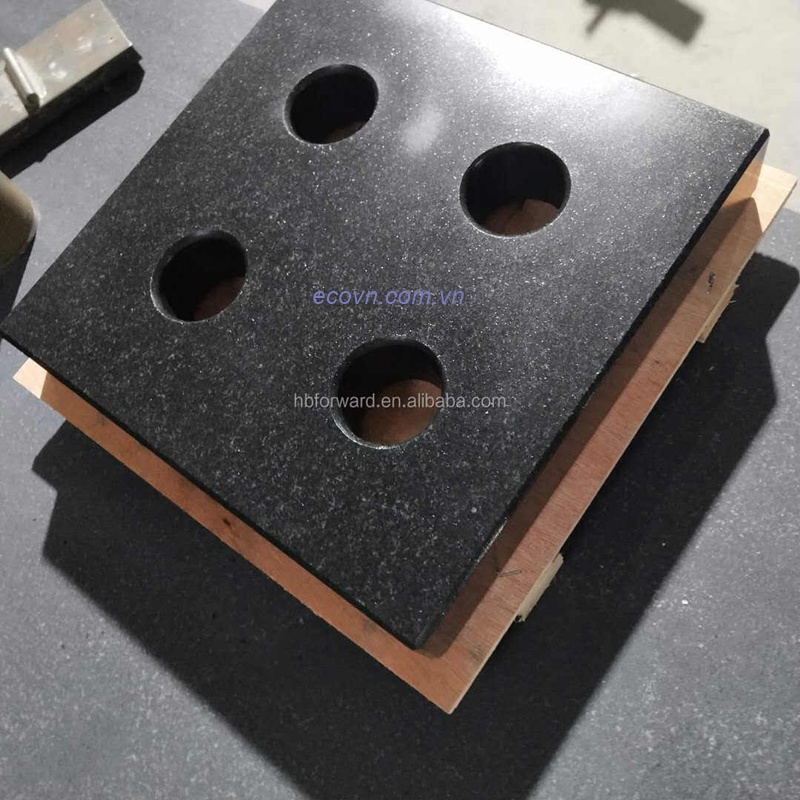

Một số nhà sản xuất sử dụng bề mặt granite được hoàn thiện theo DIN 876 và kiểm soát độ vuông theo DIN 875. Ví dụ, một mẫu granite square 315 × 315 × 50 mm công bố bề mặt làm việc theo DIN 876/0 và độ vuông theo DIN 875.

Vì vậy, khi đọc catalogue, không nên thấy hai tiêu chuẩn rồi hiểu rằng chúng hoàn toàn giống nhau.

4. Tiêu chuẩn quy định những thông số nào?

Đối với thước vuông granite, khách hàng nên quan tâm ít nhất đến:

Độ vuông góc

Cho biết mức sai lệch của góc 90° giữa các bề mặt làm việc.

Độ phẳng

Liên quan đến độ chính xác của bề mặt tham chiếu.

Độ thẳng

Giúp đánh giá sự sai lệch của bề mặt làm việc theo chiều dài.

Độ song song

Có thể được yêu cầu giữa các bề mặt tương ứng.

Dung sai hình học

Xác định giới hạn sai lệch được phép theo cấp và kích thước.

Đây là lý do một sản phẩm đo kiểm cần được xem xét qua thông số kỹ thuật thay vì chỉ nhìn hình dạng bên ngoài.

5. Grade 00, Grade 0, Grade 1 và Grade 2 là gì?

Trong hệ thống phân cấp độ chính xác của thước vuông, các cấp khác nhau tương ứng với những giới hạn dung sai khác nhau.

Có thể hiểu đơn giản:

Grade 00: độ chính xác cao.

Grade 0: độ chính xác cao nhưng thấp hơn Grade 00.

Grade 1: dùng cho yêu cầu thông thường hơn.

Grade 2: mức chính xác thấp hơn trong hệ thống này.

Một bảng dung sai tham khảo theo DIN 875 cho thấy khi chiều dài cạnh tăng, giới hạn dung sai độ vuông cũng thay đổi theo kích thước; đồng thời Grade 00 có giới hạn nhỏ hơn Grade 0, Grade 1 và Grade 2.

Do đó, không thể chỉ nói “thước Grade 00 chính xác bao nhiêu” mà bỏ qua kích thước thước.

6. Thước 200 mm và 500 mm có cùng dung sai không?

Không nhất thiết.

Đây là điểm rất quan trọng khi khách hàng so sánh các sản phẩm.

Cấp chính xác giống nhau nhưng kích thước khác nhau có thể có giới hạn dung sai khác nhau.

Một số bảng thông số theo DIN 875 thể hiện rõ dung sai độ vuông thay đổi theo chiều dài cạnh.

Vì vậy, khi mua thước vuông granite chính xác, cần xác định đồng thời:

Kích thước + cấp chính xác + dung sai công bố.

Không nên chỉ nhìn Grade.

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

7. Có phải cứ ghi DIN 875 là sản phẩm đạt Grade 00?

Không.

Đây là một điểm cần đặc biệt lưu ý.

DIN 875 là tiêu chuẩn, còn Grade 00, Grade 0... là cấp chính xác.

Một sản phẩm có thể được chế tạo theo tiêu chuẩn nhưng phải xem cụ thể nhà sản xuất công bố cấp nào.

Ví dụ, một sản phẩm granite square của Mitutoyo được công bố Grade 00 và độ chính xác theo DIN 875, đồng thời có chứng nhận kiểm tra đi kèm.

Do đó, khi yêu cầu báo giá, khách hàng nên ghi rõ:

“Thước vuông granite theo DIN 875, Grade 00”

nếu đó thực sự là yêu cầu của mình, thay vì chỉ ghi “thước vuông DIN 875”.

8. Tiêu chuẩn có quan trọng với phòng QC không?

Có, đặc biệt khi dụng cụ được đưa vào quy trình kiểm tra chất lượng.

Phòng QC thường cần biết:

• Dụng cụ được chế tạo theo tiêu chuẩn nào.
• Cấp chính xác.
• Dung sai.
• Có chứng nhận kiểm tra hay không.
• Có cần hiệu chuẩn hay không.

Một số sản phẩm granite square trên thị trường được cung cấp kèm manufacturer's test certificate, trong khi một số sản phẩm có thêm tùy chọn hiệu chuẩn.

Doanh nghiệp nên xác định yêu cầu hồ sơ trước khi đặt mua.

9. Có thể đặt thước vuông granite theo tiêu chuẩn và kích thước riêng không?

Có thể.

Một số nhà sản xuất cung cấp granite square kích thước tiêu chuẩn và nhận kích thước đặc biệt theo yêu cầu. Một tài liệu kỹ thuật cũng công bố các kích thước lớn hơn và tùy chọn custom.

Nếu cần đặt riêng, khách hàng nên xác định:

Kích thước → cấp chính xác → độ vuông → độ phẳng → cấu hình → yêu cầu chứng nhận.

Nếu có lỗ hoặc vị trí gá đặc biệt, cần đưa vào bản vẽ ngay từ đầu.

10. Nên chọn tiêu chuẩn nào khi mua thước vuông granite?

Nếu doanh nghiệp đang tìm dụng cụ phục vụ đo kiểm cơ khí chính xác, nên ưu tiên sản phẩm có tiêu chuẩn và thông số kỹ thuật rõ ràng.

Đối với thước vuông granite 90°, DIN 875-2:2008 là một tiêu chuẩn chuyên biệt và hiện vẫn được DIN ghi nhận là tiêu chuẩn hiện hành.

Tuy nhiên, tiêu chuẩn chỉ là một phần của quyết định mua hàng.

Cần xem thêm:

Kích thước → Grade → độ vuông → độ phẳng → chứng nhận → mục đích sử dụng.

11. Kết luận

Khi tìm thước vuông granite, tiêu chuẩn DIN 875 là một trong những thông tin đáng quan tâm nhất vì nó liên quan trực tiếp đến yêu cầu hình học và kiểm tra của thước vuông 90°.

Đặc biệt cần phân biệt:

DIN 875 = tiêu chuẩn liên quan đến thước vuông

DIN 876 = tiêu chuẩn liên quan đến bàn/bề mặt granite chuẩn

Grade 00, 0, 1, 2 = cấp chính xác

Vì vậy, một yêu cầu mua hàng tốt không nên chỉ ghi “thước vuông granite chính xác cao”, mà nên xác định rõ kích thước, cấp chính xác, tiêu chuẩn và yêu cầu chứng nhận.
