Cách tính độ cứng của Granite Machine Base – Yếu tố quyết định độ chính xác của máy

Khi lựa chọn Granite Machine Base, nhiều doanh nghiệp chỉ quan tâm đến kích thước, độ phẳng hoặc giá thành. Tuy nhiên, trong chế tạo máy chính xác, độ cứng kết cấu mới là yếu tố quyết định khả năng duy trì độ chính xác trong suốt quá trình vận hành.

Một Granite Machine Base có độ phẳng rất tốt nhưng độ cứng không đủ vẫn có thể bị biến dạng dưới tải trọng của ray dẫn hướng, động cơ, robot hoặc các cụm cơ khí khác. Khi đó, toàn bộ hệ thống sẽ phát sinh sai số mặc dù từng linh kiện riêng lẻ đều đạt tiêu chuẩn.

Đối với máy đo tọa độ (CMM), máy Vision, máy laser, thiết bị bán dẫn và dây chuyền tự động hóa, việc tính toán độ cứng của Granite Machine Base cần được thực hiện ngay từ giai đoạn thiết kế.

1. Độ cứng của Granite Machine Base là gì?

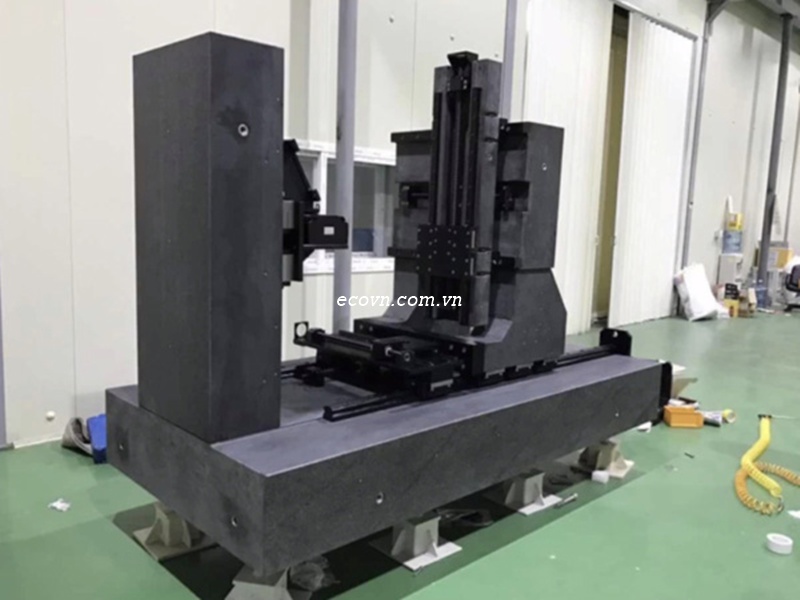

Độ cứng là khả năng chống biến dạng của Granite Machine Base khi chịu tải.

Trong thực tế, tải trọng tác động lên bệ máy không chỉ đến từ trọng lượng của thiết bị mà còn bao gồm:

Khối lượng ray dẫn hướng.

Động cơ servo.

Robot công nghiệp.

Cụm truyền động.

Bàn trượt.

Thiết bị đo.

Lực quán tính khi tăng tốc và giảm tốc.

Rung động phát sinh trong quá trình vận hành.

Một Granite Machine Base có độ cứng cao sẽ giữ được hình dạng ban đầu, hạn chế độ võng và giúp các cụm lắp ghép luôn duy trì đúng vị trí thiết kế.

2. Vì sao độ cứng quan trọng hơn trọng lượng?

Nhiều người cho rằng Granite Machine Base càng nặng thì càng tốt. Đây là quan điểm chưa đầy đủ.

Khối lượng lớn có thể giúp giảm rung ở một mức độ nhất định, nhưng nếu kết cấu không hợp lý thì bệ máy vẫn có thể bị biến dạng cục bộ.

Điều quan trọng là sự cân bằng giữa:

Độ cứng kết cấu.

Khối lượng.

Khả năng giảm rung.

Khả năng lắp ráp.

Chi phí gia công.

Một thiết kế tối ưu không phải là thiết kế nặng nhất mà là thiết kế có tỷ lệ độ cứng trên khối lượng phù hợp với yêu cầu của máy.

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite

Thước đo

3. Những yếu tố ảnh hưởng đến độ cứng

Kích thước tổng thể

Chiều dài càng lớn thì nguy cơ xuất hiện độ võng càng cao nếu không có giải pháp tăng cứng.

Chiều dày của Granite Machine Base

Chiều dày quyết định khả năng chịu uốn và phân bố tải trọng.

Việc giảm chiều dày để tiết kiệm vật liệu có thể làm giảm đáng kể độ cứng tổng thể.

Hốc và rãnh gia công

Các hốc lớn hoặc rãnh sâu giúp giảm khối lượng nhưng cũng làm giảm tiết diện chịu lực.

Nếu bố trí không hợp lý, đây sẽ là khu vực dễ phát sinh biến dạng.

Vị trí đặt tải

Tải trọng tập trung tại một điểm sẽ gây ảnh hưởng lớn hơn so với tải được phân bố đều trên toàn bộ bề mặt.

4. Vai trò của vị trí chân đỡ

Một Granite Machine Base có thể đạt yêu cầu khi đo trong xưởng nhưng phát sinh sai số sau khi lắp tại nhà máy nếu vị trí chân đỡ không đúng.

Những vấn đề thường gặp gồm:

Khoảng cách giữa các chân đỡ quá lớn.

Chân đỡ không nằm tại vùng chịu lực chính.

Nền móng không đồng đều.

Một hoặc nhiều chân đỡ không tiếp xúc hoàn toàn với nền.

Khi đó, Granite Machine Base sẽ chịu ứng suất không mong muốn và xuất hiện độ võng làm ảnh hưởng đến độ chính xác của toàn bộ máy.

5. Có nên mô phỏng bằng phần mềm?

Đối với các Granite Machine Base có kích thước lớn hoặc chịu tải phức tạp, mô phỏng bằng phần mềm phân tích phần tử hữu hạn (FEA) là giải pháp hiệu quả.

Thông qua mô phỏng, kỹ sư có thể đánh giá:

Phân bố ứng suất.

Độ võng lớn nhất.

Vùng tập trung tải.

Ảnh hưởng của vị trí chân đỡ.

Hiệu quả của việc thay đổi chiều dày hoặc kết cấu.

Kết quả mô phỏng giúp tối ưu thiết kế trước khi sản xuất, giảm chi phí thử nghiệm và hạn chế việc phải gia công lại.

6. Những sai lầm thường gặp

Qua nhiều dự án chế tạo máy, chúng tôi nhận thấy các lỗi phổ biến là:

Chỉ tính tải trọng tĩnh mà bỏ qua tải động.

Giảm chiều dày để tiết kiệm chi phí.

Gia công quá nhiều hốc lớn.

Không tính đến vị trí chân đỡ.

Thay đổi kết cấu sau khi hoàn thành bản vẽ.

Những sai lầm này có thể làm giảm tuổi thọ của máy và tăng thời gian căn chỉnh khi lắp ráp.

7. Kinh nghiệm từ kỹ sư ECO KINH BẮC

Đối với các Granite Machine Base phục vụ ngành điện tử, bán dẫn và tự động hóa, chúng tôi luôn đánh giá tải trọng thực tế của từng cụm thiết bị trước khi quyết định kết cấu bệ máy.

Ngoài việc đảm bảo độ phẳng và dung sai hình học, đội ngũ kỹ sư còn xem xét vị trí đặt tải, số lượng chân đỡ, chiều dày của từng vùng và khả năng mở rộng trong tương lai. Cách tiếp cận này giúp sản phẩm không chỉ đạt yêu cầu khi nghiệm thu mà còn duy trì độ ổn định sau nhiều năm vận hành.

8. Checklist trước khi phê duyệt thiết kế

☑ Xác định tổng tải trọng của toàn bộ thiết bị.

☑ Đánh giá tải trọng tập trung và tải trọng phân bố.

☑ Kiểm tra chiều dày tại các vùng chịu lực.

☑ Hạn chế tạo hốc lớn tại khu vực chịu tải.

☑ Bố trí chân đỡ hợp lý.

☑ Xem xét mô phỏng FEA đối với các bệ máy lớn.

☑ Kiểm tra lại sau khi hoàn thiện bản vẽ lắp.

9. Câu hỏi thường gặp

Granite Machine Base càng dày có phải càng tốt?

Không. Chiều dày cần phù hợp với tải trọng và kích thước của bệ máy. Tăng chiều dày quá mức sẽ làm tăng trọng lượng và chi phí mà chưa chắc mang lại hiệu quả tương xứng.

Có bắt buộc phải mô phỏng FEA không?

Không bắt buộc với mọi dự án. Tuy nhiên, đối với Granite Machine Base có kích thước lớn, tải trọng cao hoặc yêu cầu độ chính xác nghiêm ngặt, mô phỏng FEA là công cụ rất hữu ích để đánh giá và tối ưu thiết kế.

Khi nào cần đánh giá lại độ cứng của Granite Machine Base?

Nên đánh giá lại khi thay đổi kích thước bệ máy, bổ sung thiết bị có tải trọng lớn, thay đổi vị trí chân đỡ hoặc điều chỉnh kết cấu như thêm hốc, rãnh hoặc bậc.
