1. Gá đồng hồ so đúng có quan trọng không?

Trong đo kiểm cơ khí, đồng hồ so chỉ cho kết quả có ý nghĩa khi được lắp đặt và sử dụng đúng phương pháp.

Nhiều trường hợp kết quả đo không ổn định không xuất phát từ bản thân đồng hồ mà do cách gá, vị trí đầu đo hoặc sự dịch chuyển của cơ cấu giữ.

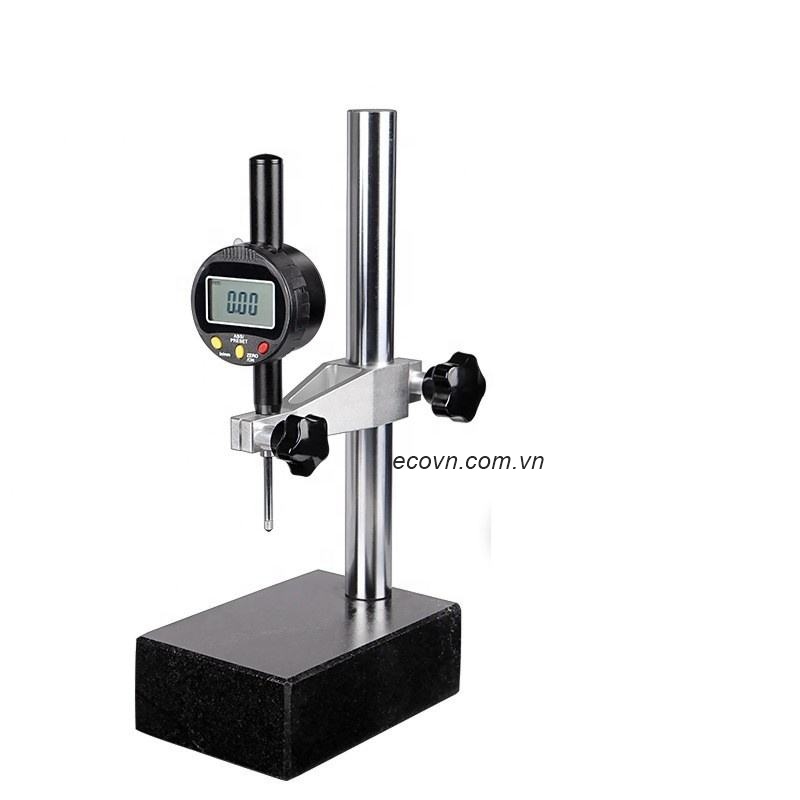

Đặc biệt khi sử dụng đế granite gá đồng hồ so, toàn bộ hệ thống cần được thiết lập thống nhất từ nền đặt, trụ gá đến vị trí tiếp xúc của đầu đo.

Dưới đây là 8 lỗi phổ biến mà kỹ thuật viên QC và cơ khí nên kiểm tra.

2. Lỗi thứ nhất: Gá đồng hồ không đủ chắc

Đồng hồ so phải được giữ ổn định trong quá trình đo.

Nếu thân đồng hồ hoặc cơ cấu gá bị lỏng, chỉ một lực nhỏ khi di chuyển chi tiết cũng có thể làm thay đổi vị trí đầu đo.

Khi đó, kim đồng hồ thay đổi nhưng nguyên nhân không nhất thiết đến từ chi tiết.

Trước khi đo cần kiểm tra:

• Thân đồng hồ.
• Trụ gá.
• Khớp điều chỉnh.
• Cơ cấu khóa.
• Các điểm liên kết.

Sau khi thiết lập vị trí, cần đảm bảo cơ cấu giữ không tự dịch chuyển trong quá trình thao tác.

3. Lỗi thứ hai: Đầu đo đặt sai hướng

Đây là một lỗi kỹ thuật khá phổ biến.

Đầu đo phải được bố trí theo hướng phù hợp với chuyển động hoặc đặc tính đang kiểm tra.

Nếu hướng tiếp xúc không phù hợp, chuyển động thực tế của chi tiết có thể không được phản ánh đúng trên đồng hồ.

Vì vậy, trước khi đo cần xác định:

Chi tiết chuyển động theo hướng nào?

Đặc tính nào đang được kiểm tra?

Đầu đo cần tiếp xúc theo phương nào?

Không nên chỉ điều chỉnh đến khi đầu đo chạm được sản phẩm rồi bắt đầu đọc kết quả.

4. Lỗi thứ ba: Đầu đo nằm ngoài vị trí làm việc phù hợp

Một lỗi khác là đặt đầu đo ở vị trí quá xa hoặc quá gần khiến hành trình làm việc không phù hợp.

Đồng hồ so cần có đủ khoảng dịch chuyển để đầu đo phản ứng với sự thay đổi của chi tiết.

Nếu hành trình còn quá ít, đầu đo có thể chạm giới hạn trong quá trình đo.

Ngược lại, nếu vị trí ban đầu không được thiết lập hợp lý, khả năng đọc và lặp lại phép đo có thể bị ảnh hưởng.

Do đó, khi sử dụng đế granite gá đồng hồ so, cần xem xét đồng thời chiều cao trụ, khoảng cách gá và hành trình của đồng hồ.

5. Lỗi thứ tư: Cơ cấu gá bị thay đổi trong quá trình đo

Khi điều chỉnh xong, cơ cấu gá cần được khóa phù hợp.

Nếu người vận hành vừa đo vừa vô tình tác động vào trụ hoặc khớp gá, vị trí của đồng hồ có thể thay đổi.

Đây là một trong những nguyên nhân khiến cùng một chi tiết nhưng kết quả giữa hai lần đo khác nhau.

Một quy trình tốt nên tách rõ hai giai đoạn:

Điều chỉnh vị trí → khóa cơ cấu → thực hiện phép đo.

Không nên liên tục điều chỉnh trong khi đang thu thập kết quả.

6. Lỗi thứ năm: Đặt chi tiết không đúng chuẩn

Đồng hồ so có thể được gá hoàn hảo nhưng kết quả vẫn sai nếu chi tiết đặt không đúng.

Các nguyên nhân thường gặp:

• Đặt sai mặt chuẩn.
• Có phoi dưới chi tiết.
• Có ba via.
• Chi tiết bị nghiêng.
• Vị trí đặt thay đổi giữa các lần đo.

Đối với sản phẩm kiểm tra hàng loạt, nên quy định rõ mặt chuẩn và hướng đặt chi tiết.

Khi phương pháp đặt được chuẩn hóa, kết quả giữa các lần đo sẽ có tính so sánh tốt hơn.

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

7. Lỗi thứ sáu: Dùng lực quá lớn khi thao tác

Trong quá trình đo, người vận hành có thể vô tình dùng tay tác động mạnh vào chi tiết hoặc cơ cấu gá.

Với những chi tiết mỏng hoặc dễ biến dạng, lực này có thể làm thay đổi trạng thái của sản phẩm.

Lực tác động lên đầu đo cũng cần nằm trong phạm vi phù hợp với dụng cụ.

Vì vậy, thao tác nên nhẹ nhàng và nhất quán.

Không nên dùng tay ép mạnh chi tiết xuống nền chỉ để làm cho sản phẩm “nằm chắc hơn”.

8. Lỗi thứ bảy: Không vệ sinh đế và chi tiết

Đây là lỗi đơn giản nhưng xảy ra khá thường xuyên trong môi trường xưởng.

Một hạt phoi nằm giữa chi tiết và đế có thể làm thay đổi cao độ.

Dầu hoặc bụi cũng có thể ảnh hưởng đến điều kiện tiếp xúc.

Trước khi đo nên vệ sinh:

• Mặt đế granite.
• Mặt chuẩn của chi tiết.
• Vị trí tiếp xúc.
• Đầu đo.

Nếu kết quả thay đổi bất thường, vệ sinh và thực hiện lại phép đo là một trong những bước kiểm tra đầu tiên nên thực hiện.

9. Lỗi thứ tám: Không cố định phương pháp đo

Cùng một sản phẩm nhưng mỗi người đo một cách khác nhau thì dữ liệu thu được rất khó so sánh.

Ví dụ:

Nhân viên A đặt sản phẩm theo mặt đáy.

Nhân viên B đặt theo mặt bên.

Nhân viên A đo tại ba điểm.

Nhân viên B đo tại năm điểm khác.

Kết quả khác nhau chưa chắc do sản phẩm.

Để hạn chế vấn đề này, doanh nghiệp nên quy định rõ:

• Mặt chuẩn.
• Vị trí đặt.
• Điểm đo.
• Hướng đầu đo.
• Trình tự đo.
• Cách ghi kết quả.

Đây là yếu tố đặc biệt quan trọng khi xây dựng trạm đo cố định bằng đế granite.

10. Cách kiểm tra khi nghi ngờ gá đồng hồ so sai

Khi kết quả đo bất thường, có thể kiểm tra theo trình tự đơn giản:

1. Làm sạch hệ thống

Vệ sinh đế, chi tiết và đầu đo.

2. Kiểm tra gá

Xác nhận trụ và cơ cấu giữ không bị lỏng.

3. Kiểm tra chuẩn

Đặt lại chi tiết đúng mặt chuẩn.

4. Kiểm tra đầu đo

Xác nhận hướng và vị trí tiếp xúc.

5. Đo lặp lại

Thực hiện lại cùng một phép đo theo đúng quy trình.

Nếu kết quả vẫn bất thường, tiếp tục kiểm tra đồng hồ so và các yếu tố khác của hệ thống.

11. Đế granite có giúp hạn chế lỗi gá không?

Đế granite có thể tạo một nền phù hợp cho các hệ thống gá đo kiểm, nhưng không tự động loại bỏ mọi lỗi trong quá trình đo.

Hiệu quả còn phụ thuộc vào:

• Chất lượng và thông số của đế.
• Cơ cấu gá.
• Đồng hồ so.
• Cách đặt chi tiết.
• Phương pháp đo.
• Điều kiện môi trường.

Do đó, khi đầu tư đế granite gá đồng hồ so, cần đánh giá cả hệ thống thay vì chỉ quan tâm đến phần đế.

12. Khi nào cần kiểm tra lại toàn bộ hệ thống?

Nếu đã vệ sinh, gá lại và thực hiện đúng quy trình nhưng kết quả vẫn không ổn định, cần xem xét sâu hơn.

Đặc biệt khi:

• Đế từng bị va đập.
• Cơ cấu gá có dấu hiệu lỏng.
• Đồng hồ so hoạt động bất thường.
• Kết quả giữa các lần đo chênh lệch đáng kể.
• Thiết bị vừa được di chuyển.
• Môi trường đo thay đổi.

Với hệ thống đo quan trọng, việc kiểm tra và xác nhận tình trạng thiết bị nên tuân theo quy trình quản lý đo lường của doanh nghiệp.

13. Kết luận

Gá đồng hồ so đúng cách là điều kiện quan trọng để có kết quả đo ổn định.

8 lỗi thường gặp gồm gá không chắc, đặt sai hướng đầu đo, thiết lập hành trình không phù hợp, cơ cấu gá dịch chuyển, đặt chi tiết sai chuẩn, dùng lực quá lớn, không vệ sinh và thiếu quy trình đo thống nhất.

Trong đó, đế granite gá đồng hồ so đóng vai trò tạo nền và hỗ trợ hệ thống gá, nhưng độ tin cậy của phép đo vẫn phụ thuộc vào toàn bộ quy trình.

Đối với phòng QC và xưởng cơ khí, giải pháp hiệu quả không phải chỉ mua thiết bị tốt mà còn phải chuẩn hóa cách gá, cách đặt chi tiết và trình tự đo. Đây mới là nền tảng để tạo ra kết quả có tính lặp lại và đáng tin cậy.
