Bàn Gang Cho Phòng QC Và Đo Kiểm Cơ Khí Chính Xác

1. Vai trò của bàn gang trong phòng QC và đo kiểm

Trong sản xuất công nghiệp hiện đại, chất lượng sản phẩm không chỉ phụ thuộc vào máy móc gia công mà còn phụ thuộc rất lớn vào công tác kiểm tra và đo lường. Một kết quả đo chính xác chỉ có thể đạt được khi thiết bị đo được đặt trên một mặt chuẩn ổn định và có độ chính xác cao.

Đó là lý do bàn gang đo kiểm được sử dụng rộng rãi trong các phòng QC, phòng QA, phòng thí nghiệm đo lường và trung tâm kiểm định cơ khí. Đây là thiết bị nền tảng giúp đảm bảo độ tin cậy của toàn bộ quá trình kiểm tra chất lượng sản phẩm.

2. Bàn gang đo kiểm là gì?

Bàn gang đo kiểm là loại bàn được đúc từ gang xám chất lượng cao như HT250 hoặc HT300, sau đó được xử lý khử ứng suất và gia công chính xác bề mặt làm việc.

Tùy theo yêu cầu sử dụng, bàn có thể được thiết kế:

• Mặt phẳng không rãnh.
• Bàn gang rãnh chữ T.
• Bàn gang lỗ ren.
• Bàn gang kết hợp hệ thống gá đặt.

Sản phẩm được sử dụng làm mặt chuẩn để kiểm tra kích thước, hình học và chất lượng chi tiết cơ khí.

3. Vì sao phòng QC cần sử dụng bàn gang?

Độ ổn định kích thước cao

Sau quá trình đúc và xử lý ứng suất, bàn gang có khả năng duy trì độ phẳng ổn định trong thời gian dài.

Điều này giúp:

• Giảm sai số đo.
• Đảm bảo tính lặp lại của kết quả kiểm tra.
• Nâng cao độ tin cậy của dữ liệu đo lường.

Đây là yêu cầu quan trọng trong các hệ thống quản lý chất lượng ISO.

Khả năng chống rung hiệu quả

Rung động là một trong những nguyên nhân gây sai số khi đo kiểm.

Gang đúc có khả năng hấp thụ rung động tốt hơn nhiều so với kết cấu thép hàn hoặc bàn làm việc thông thường.

Nhờ đó:

• Thiết bị đo hoạt động ổn định hơn.
• Kết quả đo chính xác hơn.
• Hạn chế ảnh hưởng từ môi trường sản xuất.

4. Ứng dụng trong kiểm tra kích thước cơ khí

Bàn gang thường được sử dụng để kiểm tra:

• Chiều dài.
• Chiều rộng.
• Chiều cao.
• Khoảng cách tâm lỗ.
• Kích thước lắp ghép.

Các dụng cụ thường kết hợp bao gồm:

• Thước đo cao.
• Đồng hồ so.
• Thước cặp.
• Panme.
• Thiết bị đo điện tử.

Mặt chuẩn ổn định giúp các phép đo đạt độ chính xác cao hơn.

5. Ứng dụng trong kiểm tra độ phẳng

Độ phẳng là chỉ tiêu quan trọng đối với nhiều chi tiết cơ khí chính xác.

Bàn gang đóng vai trò mặt chuẩn để:

• Đặt chi tiết kiểm tra.
• Xác định độ cong vênh.
• Kiểm tra sai lệch bề mặt.
• Đánh giá chất lượng gia công.

Đây là phương pháp được áp dụng rộng rãi trong ngành khuôn mẫu và chế tạo máy.

6. Ứng dụng trong kiểm tra độ vuông góc và song song

Trong quá trình sản xuất, các chi tiết thường phải đảm bảo:

• Độ vuông góc giữa các mặt.
• Độ song song của các bề mặt làm việc.
• Độ thẳng của chi tiết.

Bàn gang kết hợp với ê ke chuẩn, đồng hồ so và thiết bị đo chuyên dụng giúp kỹ thuật viên kiểm tra nhanh chóng và chính xác.

7. Ứng dụng trong kiểm tra đồ gá và khuôn mẫu

Trước khi đưa vào sản xuất, khuôn mẫu và đồ gá cần được kiểm tra kỹ lưỡng.

Bàn gang giúp:

• Cố định chi tiết kiểm tra.
• Đánh giá độ chính xác lắp ráp.
• Kiểm tra sai số hình học.
• Xác nhận chất lượng trước nghiệm thu.

Đây là công đoạn quan trọng giúp giảm lỗi trong quá trình sản xuất hàng loạt.

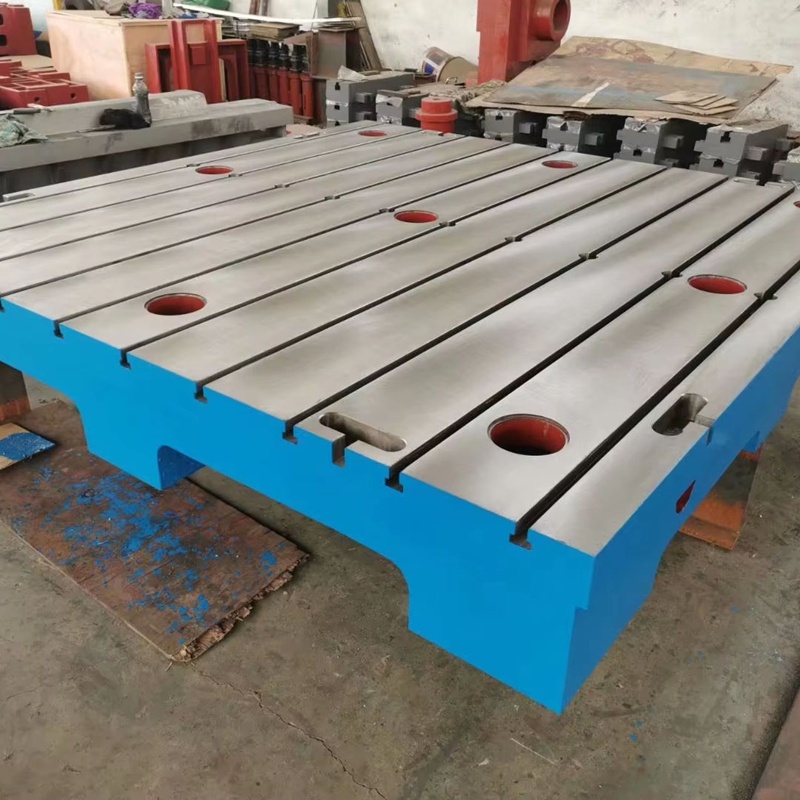

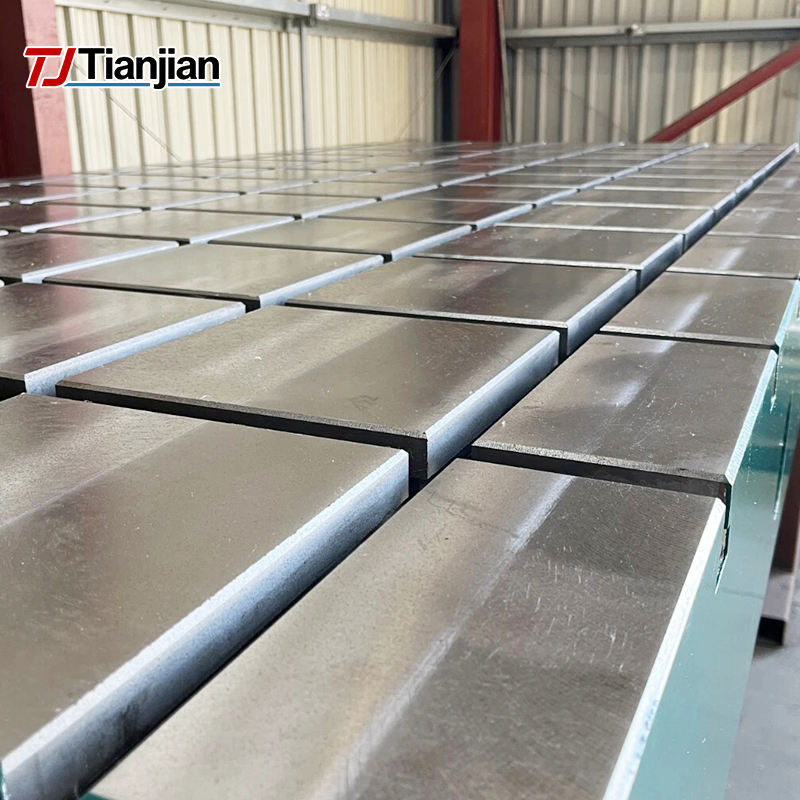

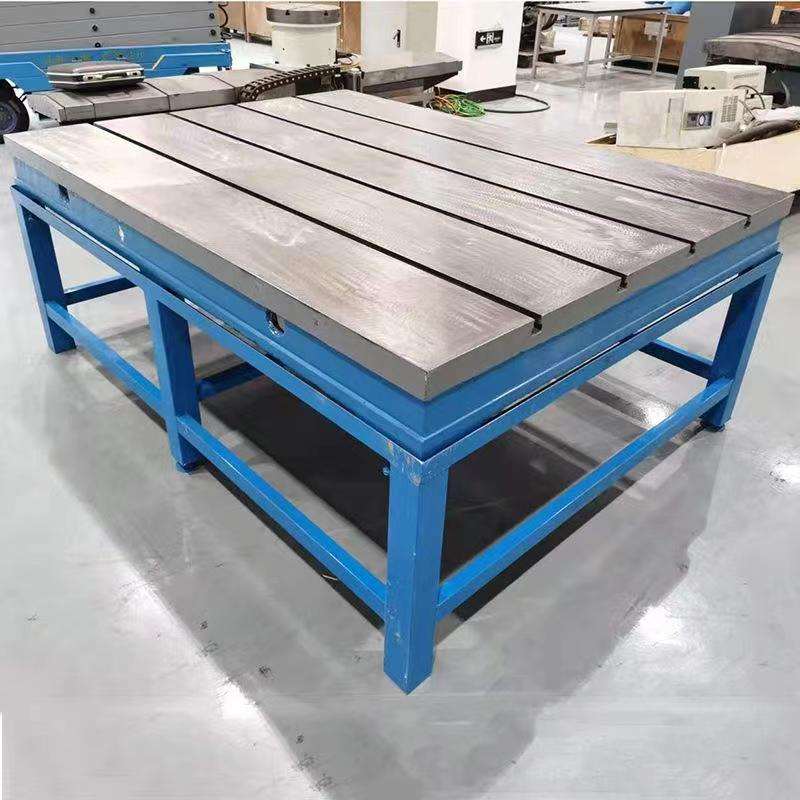

8. Bàn gang rãnh chữ T trong phòng QC

Ngoài các loại bàn phẳng, nhiều doanh nghiệp lựa chọn bàn gang rãnh chữ T cho phòng QC.

Ưu điểm:

• Gá đặt chi tiết dễ dàng.
• Lắp đặt thiết bị đo linh hoạt.
• Kiểm tra các cụm lắp ráp lớn.
• Cố định sản phẩm trong quá trình đo.

Đặc biệt phù hợp với các nhà máy sản xuất máy móc và thiết bị công nghiệp.

9. Các ngành sử dụng bàn gang đo kiểm nhiều nhất

Bàn gang được sử dụng rộng rãi trong:

Ngành chế tạo máy

• Kiểm tra cụm lắp ráp.
• Kiểm tra thân máy.
• Kiểm tra ray dẫn hướng.

Ngành khuôn mẫu

• Đo kiểm khuôn ép nhựa.
• Kiểm tra khuôn dập.
• Kiểm tra lõi khuôn.

Ngành ô tô và xe máy

• Kiểm tra chi tiết động cơ.
• Kiểm tra linh kiện truyền động.
• Kiểm tra cụm lắp ráp.

Ngành điện tử và tự động hóa

• Kiểm tra đồ gá.
• Kiểm tra linh kiện cơ khí chính xác.
• Kiểm tra thiết bị tự động hóa.

10. Tiêu chí lựa chọn bàn gang cho phòng QC

Khi lựa chọn bàn gang đo kiểm, doanh nghiệp nên quan tâm đến:

Cấp chính xác

• Grade 0: Phòng đo chính xác cao.
• Grade 1: Phòng QC tiêu chuẩn.
• Grade 2: Kiểm tra sản xuất thông thường.

Kích thước

Lựa chọn theo kích thước sản phẩm cần kiểm tra.

Vật liệu

• HT250 cho đa số ứng dụng.
• HT300 cho tải trọng lớn và yêu cầu độ cứng cao.

Khả năng gá đặt

Xác định có cần rãnh chữ T hoặc lỗ ren hay không.

11. Lợi ích đầu tư bàn gang chất lượng cao

Một bàn gang đo kiểm chất lượng tốt giúp doanh nghiệp:

• Nâng cao độ chính xác đo lường.
• Giảm tỷ lệ sản phẩm lỗi.
• Tăng độ tin cậy của kết quả kiểm tra.
• Hỗ trợ đạt các tiêu chuẩn chất lượng quốc tế.
• Tiết kiệm chi phí trong dài hạn.

Đây là khoản đầu tư mang lại giá trị bền vững cho hệ thống quản lý chất lượng.

12. Kết luận

Bàn gang cho phòng QC và đo kiểm là thiết bị không thể thiếu trong các nhà máy sản xuất hiện đại. Với khả năng chống rung tốt, độ ổn định cao và độ chính xác lâu dài, sản phẩm đóng vai trò là nền tảng cho mọi hoạt động kiểm tra chất lượng.

Đối với doanh nghiệp cơ khí, khuôn mẫu, ô tô, điện tử hay tự động hóa, việc đầu tư bàn gang đo kiểm chất lượng cao không chỉ giúp nâng cao độ chính xác mà còn góp phần cải thiện chất lượng sản phẩm và tăng năng lực cạnh tranh trên thị trường.
